屠宰场牛肚自动切割输送设备

　　这款设备主要应用于规模化畜禽屠宰加工车间的牛副产品处理工段，针对屠宰流程中牛肚分离后的自动剖切作业设计，替代传统人工持刀具剖切的作业模式，适配连续化屠宰生产线的节拍要求，可直接对接前段牛副产品出料输送线，无需额外增设中转工位，减少物料转运过程中的人工接触，符合食品加工车间的卫生管控要求。设备整体采用倾斜式布置结构，入料端高度适配前段屠宰线的出料高度，出料端对接后续牛肚清洗工位的接料槽，整体安装时需预留两侧各六百毫米的操作维护空间，入料端上方需预留三百毫米的物料投放操作空间，底部支撑腿采用可调式地脚结构，可根据车间地面平整度调整设备水平度，调整范围为正负五十毫米，适配不同平整度的车间地坪安装需求。

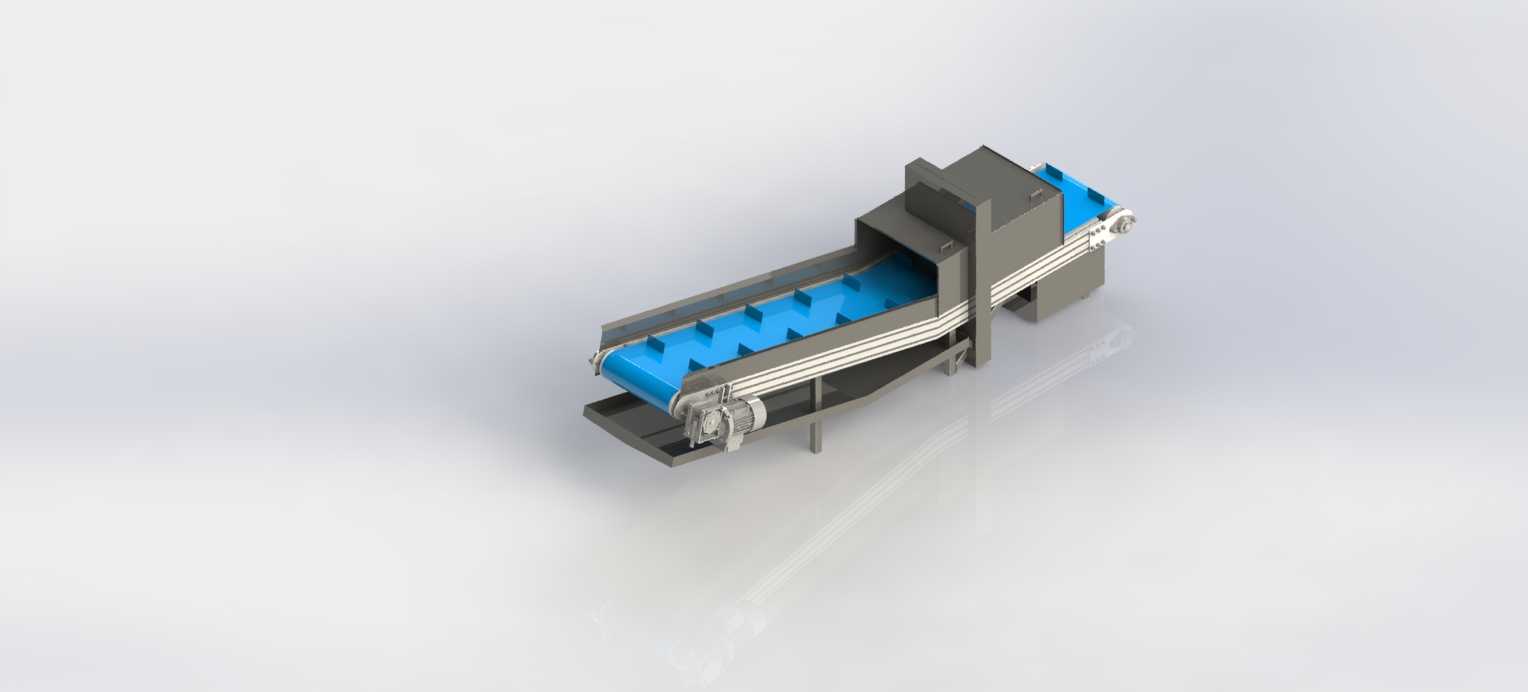

　　设备的输送部分采用蓝色食品级模块式网带作为承载构件，网带表面设置等距分布的挡料隔板，隔板高度为一百二十毫米，可将待处理的牛肚逐个分隔在独立料格内，避免输送过程中物料堆叠、滑落，保证每一件物料都能以稳定的姿态进入切割工位。网带两侧设置不锈钢导向挡边，挡边高度与网带隔板齐平，防止物料在输送过程中从侧边掉落，导向挡边采用快拆式结构设计，日常清洁时可快速拆卸，无清洁死角，满足食品加工设备的日常消杀要求。切割工位设置在设备中部的封闭护罩内，护罩采用食品级304不锈钢板材折弯焊接成型，护罩侧面设置可开启的检修门，检修门配备安全联锁开关，一旦检修门开启，切割动力源立即停止运转，避免维护过程中发生机械伤害事故。切割组件采用圆盘式旋转切刀，

　　切刀安装位置与网带运行方向垂直，切刀下方设置对应尺寸的刀槽，网带运行时物料从切刀位置经过时，被匀速旋转的切刀沿纵向剖开，剖切深度可通过调整切刀的安装高度进行控制，调整范围为零至一百五十毫米，可适配不同规格大小的牛肚剖切需求，避免剖切过深导致内部内容物泄漏污染后续工段，也可防止剖切过浅无法达到后续清洗工序的开口要求。设备的动力部分分为输送驱动和切割驱动两个独立单元，输送驱动采用减速电机直驱主动辊的结构，输送速度可在每分钟五米至十五米范围内无级调整，可根据整条屠宰线的生产节拍灵活匹配输送速度，最高可适配每小时六百头屠宰量的生产线作业需求；切割驱动采用独立的防水型电机驱动切刀旋转，切刀转速恒定为每分钟一千二百转，保证剖切切口平整，无撕扯、

　　毛边问题，减少后续修整的人工工作量。设备的机架主体采用矩形不锈钢管焊接成型，所有焊接位置均做打磨抛光处理，无尖锐棱角、无焊接毛刺，机架底部设置接水托盘，可承接设备清洗时产生的污水以及物料携带的滴水，接水托盘设置倾斜导水结构，污水可从托盘端部的排水口集中排出，直接对接车间的污水收集管网，避免车间地面积水。在实际产线布局中，该设备可单独作为牛肚剖切工位使用，也可与后续的牛肚清洗机、副产品分拣输送线组成完整的牛副产品处理线，设备入料端仅需安排一名操作人员将待处理的牛肚逐个摆放在网带的料格内即可，后续剖切、输送工序全部自动完成，单台设备可替代四至六名人工剖切作业人员的工作量，同时避免人工操作过程中刀具划伤、物料交叉污染等问题。设计过程中充分考虑了屠宰车间高湿、多油污、需频繁冲洗的使用环境，所有电气元件均采用IP65及以上防护等级，动力线缆全部采用防水防腐护套，线缆接头处做密封处理，可耐受车间日常高压水冲洗、消毒水喷淋的作业环境，设备整体无卫生死角，所有与物料接触的部件均可快速拆卸清洗，符合肉类加工食品卫生安全规范。设备的外形长度为两千八百毫米，宽度为八百五十毫米，入料端高度为一千二百毫米，出料端高度为八百毫米，整体安装占地尺寸较小，适合老旧屠宰车间的技术改造升级，无需对现有车间布局做大规模调整即可完成安装对接，支撑腿的安装孔位采用长圆孔设计，安装时可根据现场对接需求微调设备的前后左右位置，降低现场安装的对位难度。
