寒冷环境用蒸发冷却塔外罩钣金结构

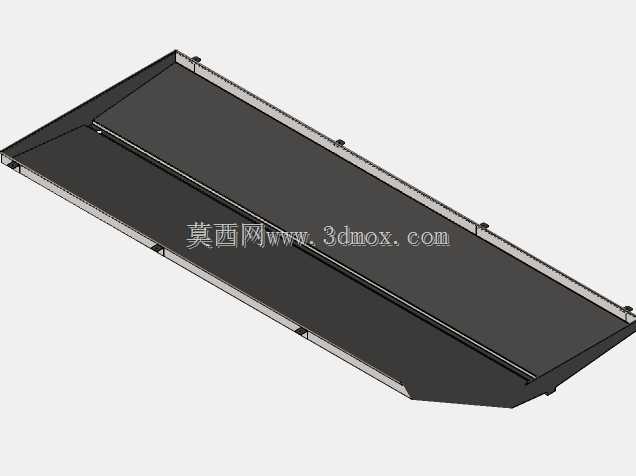

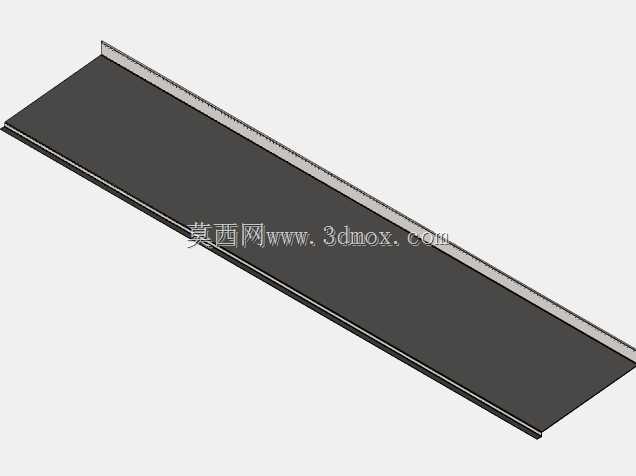

　　这款钣金壳体结构，是针对低温寒冷环境下蒸发冷却塔配套设计的外部防护构件，日常应用在北方户外工业循环水散热场景、高寒区域闭式冷却系统外围，承担导流、防护、减少冷量无效散失的作用。从结构设计逻辑来看，整体采用大面斜切收边的造型，并非随意做的造型处理：上沿宽边做了外翻折边，折边处预留的等距安装凸耳，是用来和冷却塔上部的风机框架、布水器检修平台做螺栓固定的，每个凸耳都做了沉台压型，安装后螺栓头不会突出外罩表面，避免户外积雪挂冰后产生额外的载荷拉扯。侧面的长直压筋是整个外罩的刚度加强结构，因为大面薄钣金如果没有加强结构，在北方冬季强风载荷下很容易产生共振嗡鸣，甚至出现板面凹陷变形，这条通长的压筋刚好沿着气流流向布置，既不会阻挡进风路径，

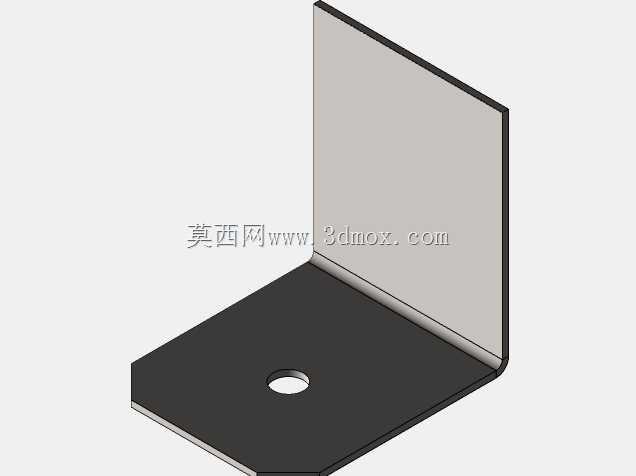

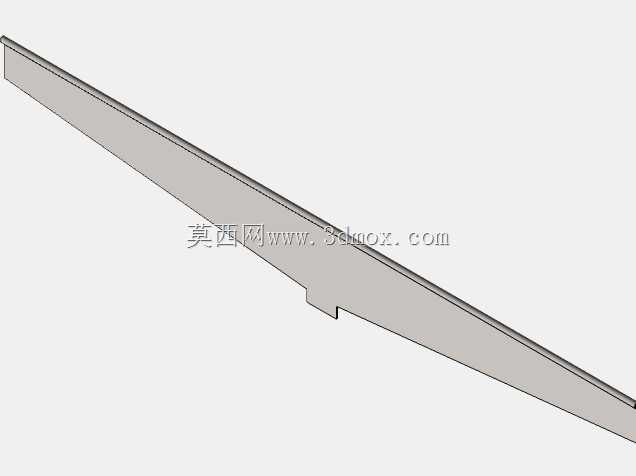

　　还能把整个板面的抗弯刚度提升40%以上，不用额外增加钣金厚度就能满足抗风要求。外罩的下端收边做了向内的斜切角度，这个角度是配合冷却塔下部的集水盘外沿设计的，安装后外罩下沿和集水盘之间预留了15mm的均匀间隙，既不会因为安装公差出现磕碰干涉，还能引导外罩内壁凝结的冷凝水顺着斜面回流到集水盘内，避免冬季冷凝水在设备底部结冰挂柱，冻坏下部的管路支架。从安装边界来看，整个外罩采用分段拼接的结构，单块构件的长度控制在2.2米以内，宽度不超过1.1米，这个尺寸是考虑到工业现场的检修通道宽度，不用拆解上部的风机组件就能单独更换某一块外罩板，安装时每块板的侧边都做了L型的搭接止口，拼接时不用额外打密封胶就能阻挡侧面的飞雪、扬尘进入冷却填料层，

　　止口处预留的自攻螺丝孔位做了等距排布，现场安装时不用重新划线定位，能大幅缩短高空作业的安装时长。在功能适配性上，外罩的表面做了哑光喷塑处理，不是为了外观装饰，而是因为寒冷地区夏季的紫外线辐照强度不低，普通冷轧板如果不做耐候处理，两三年就会出现漆面剥落、板面锈蚀的问题，哑光的表层还能减少阳光直射带来的额外温升，避免夏季外罩本身温度过高，影响进风的冷却效率。外罩上预留的几个小型固定卡扣，是用来固定外部的检修爬梯支架、温度传感器走线槽的，不用后期在现场钻孔破坏喷塑层，从根源上避免钻孔位置出现锈蚀隐患。很多人在设计这类冷却设备外罩的时候，容易只考虑静态的安装尺寸，忽略低温环境下的材料冷缩量，

　　这个结构在每段拼接的止口位置都预留了2mm的伸缩间隙，当冬季环境温度降到零下三十度的时候，钣金收缩产生的形变会被这个间隙吸收，不会出现板件之间因为冷缩拉扯产生的焊缝开裂、固定螺栓剪断的问题。另外，外罩的上沿折边处做了向内的翻边挡水结构，夏季暴雨的时候，雨水不会顺着外罩和上部框架的接缝流到保温层里面，避免保温层吸水结冰后失去保温效果。从实际工况适配来看，这种结构的外罩相比传统的直角方壳外罩，风阻系数降低了近20%，在冬季遭遇强阵风的时候，气流会顺着斜切面导向设备外侧，不会在设备底部形成涡流卷起飞雪堆积在集水盘位置，减少了冬季人工除雪的工作量。整个构件的折弯圆角都做了R3的圆角处理，没有尖锐的直角边，一方面是避免钣金加工时出现应力集中导致的折弯开裂，另一方面也能防止现场检修人员磕碰受伤，符合工业设备的安全设计要求。在和内部填料层的间隙控制上，外罩内壁和填料层之间预留了80mm的均匀进风通道，这个距离是经过流场校核的，既不会因为间隙太小导致进风阻力过大，也不会因为间隙太大造成设备整体占地面积增加，通道内没有多余的突出结构，不会产生气流涡旋影响进风均匀性，保证冷却填料的整个迎风面都能有均匀的气流通过，提升整体的换热效率。
