双层带挡边工业操作工作台结构设计

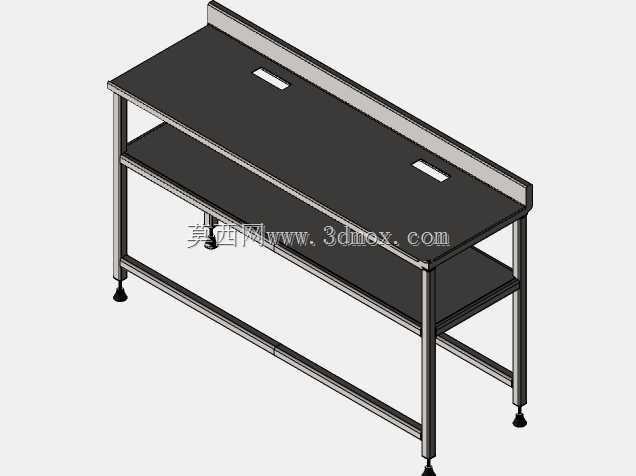

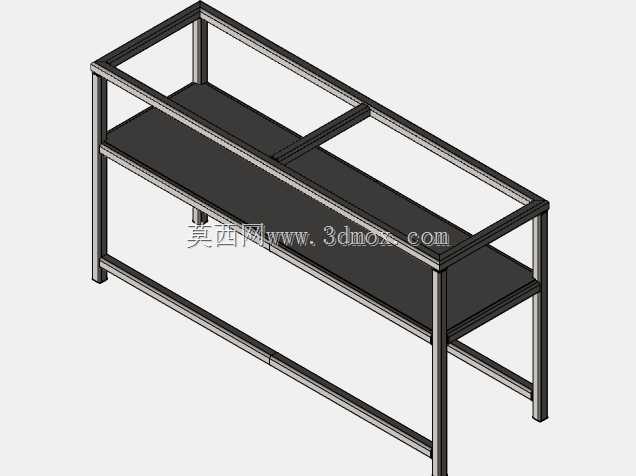

　　这款双层结构的工业操作工位，最初是为电子组装车间的精密装配场景设计的，适配传感器组装、小型仪表调校这类对操作平整度、工位整洁度有要求的作业环节。整体框架采用工业铝型材拼接，无需焊接即可完成组装，后期调整工位布局或者改造台面尺寸时，只需要松开型材连接件的紧固件就能重新排布，比传统焊接钢架的工位灵活性高很多。下层置物层的设计，主要是用来放置作业过程中用到的工装夹具、待组装零配件、作业指导书文件架，避免所有物料都堆在主操作台上挤占操作空间，主操作面的净使用宽度留足了单人双臂操作的活动范围，操作人员在台面上完成零件摆放、工具取放、组装调校的整套动作时，不会因为台面纵深不足出现手肘悬空的情况。台面后侧的一体式挡边结构，是设计时特意增加的细节，

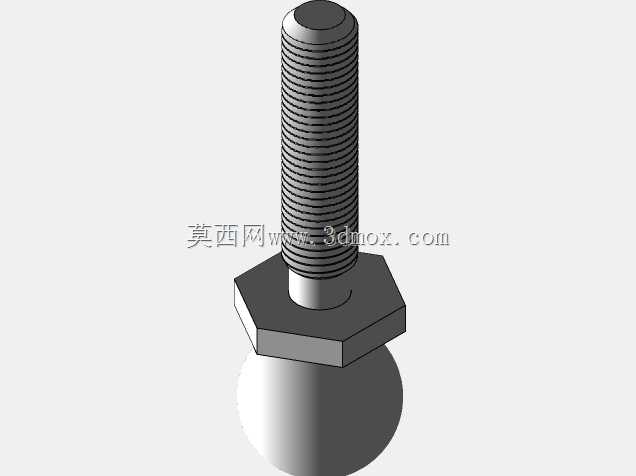

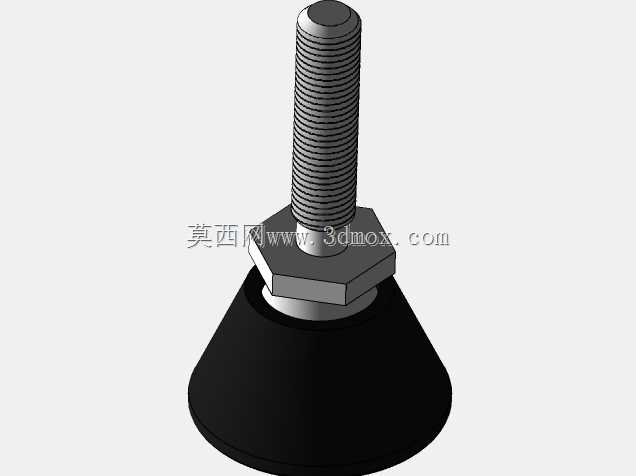

　　主要防止台面上放置的小型零件、螺丝、工具在操作过程中从台面后侧滑落，尤其是在装配细小的传感器零部件时，一旦零件掉落到设备后方的缝隙里，捡拾排查会耗费大量作业时间，挡边高度控制在50mm，既不会遮挡操作人员的视线，也能起到有效的阻拦作用。台面上预留的两个长条形开孔，是为了穿设设备供电线路、防静电接地线路、气动管路使用的，不用在台面上额外打孔走明线，避免管线杂乱缠绕影响操作，也能减少管线被工具剐蹭破损的安全隐患。底部的可调脚杯是这类工业工位的标准配置，安装时可以根据车间地面的平整度调整每个脚杯的高度，保证整个台面处于水平状态，不会因为地面倾斜导致台面上放置的精密量具、待调校传感器出现滑动，影响装配精度。

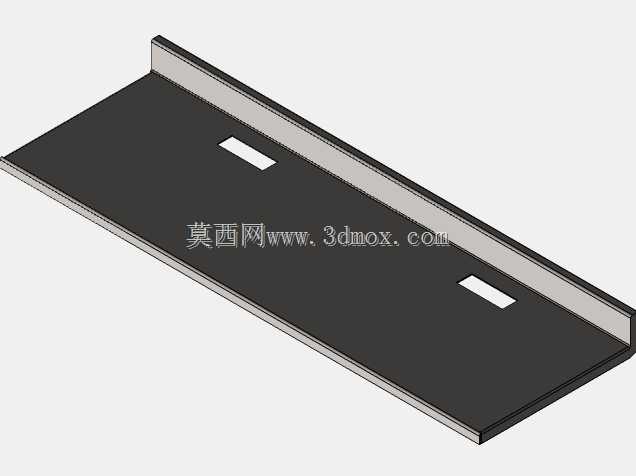

　　主台面采用的是防静电高密度复合板材，表面耐磨性能可以满足日常工具放置、零件摩擦的使用需求，不会因为长期使用出现台面起翘、表面凹凸不平的问题，防静电属性也能避免组装精密电子元器件时，静电积累击穿元器件内部的敏感芯片。整体的安装边界需要注意，工位摆放时后侧要预留至少100mm的间隙，方便后期整理从台面开孔穿下的管线，左右两侧如果要并排布置同类型工位，不需要额外留间隙，型材框架的侧面是平整的，可以直接拼接组成更长的流水线作业段。这类工位除了电子组装场景，也可以适配实验室样品检测、小型零件质检、工装夹具临时存放等场景，框架的型材槽内可以加装挂板、物料盒挂架、照明支架等扩展配件，不需要对主体结构做破坏性改造就能扩展功能。

　　设计时特意将上下两层台面的间距控制在350mm，这个高度刚好可以放下常用的零件盒、中型尺寸的工装治具，不会因为层间距太小放不下常用物料，也不会因为层间距过大导致下层取物时需要过度弯腰，符合一线作业人员的操作人机工程学要求。整个框架的承重设计上，主台面均匀承重可以达到150kg，下层置物层均匀承重可以达到80kg，完全满足常规装配作业的物料放置需求，不会因为长期承重出现框架变形、台面下沉的问题。
