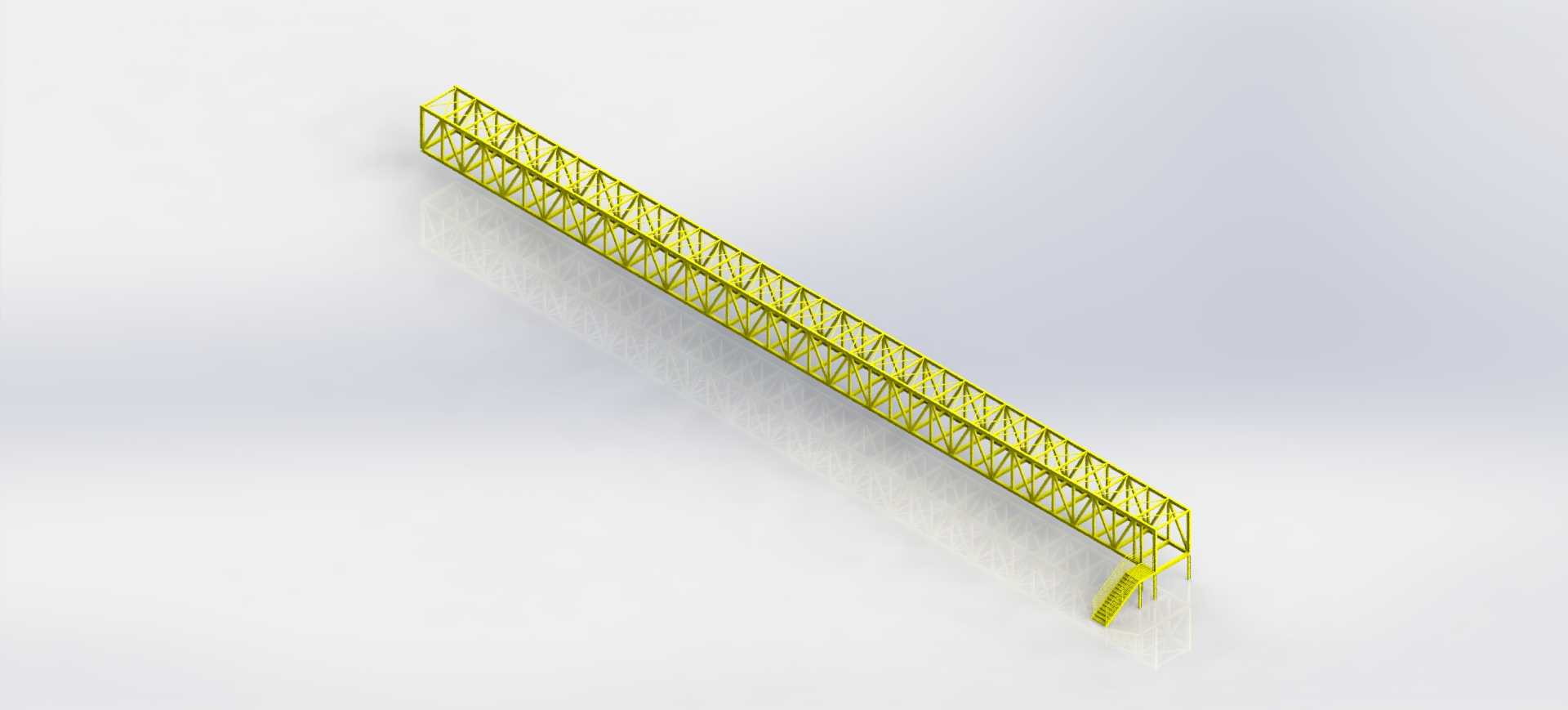

长跨距桁架式走道金属支撑结构

　　该桁架式走道金属结构主要应用于工业厂区、水处理场站、大型设备检修区域的跨障碍通行场景，可架设于水处理池、设备机组、管线廊道上方，为巡检、运维人员提供稳定的通行载体，同时可承载轻型运维工具的临时放置荷载，解决场地内高差、障碍阻隔带来的通行难题。从实际使用需求出发，这类走道结构需要兼顾自重控制与结构刚度，避免大跨度下出现明显挠曲变形，因此整体采用空间桁架构型，上下弦杆采用等边角钢拼接，腹杆采用小规格型钢按三角稳定构型排布，在减少整体用钢量的同时，保证纵向、横向的抗扭与抗弯性能，相比实腹式钢梁结构，自重可降低40%以上，更适合大跨度无中间支撑的架设场景。结构一端设置带斜向支撑的落地支座，支座端预留螺栓安装孔位，

　　可通过膨胀螺栓与混凝土基础或设备顶部预埋钢板刚性连接，另一端可根据现场架设需求，设计为搭接支座或滑动支座，适配不同沉降工况下的安装需求，整体跨距可根据实际场地调整，标准段单节长度适配常规6米、9米的跨距需求，走道净宽满足单人侧身携带工具通行的尺寸要求，两侧桁架上弦可直接作为防护栏杆的安装基座，无需额外焊接栏杆支撑件，减少现场安装的焊接工作量。设计过程中优先考虑模块化拼接属性，所有杆件的连接节点均采用节点板螺栓连接，出厂前可完成单节桁架的预拼装，现场仅需完成节段间的螺栓紧固即可完成架设，无需大型吊装设备配合，适合场地受限的改造类项目施工。结构的下弦杆平面铺设花纹钢板作为走道面，花纹钢板与下弦杆采用间断焊固定，既保证行走面的防滑性能，

　　也避免满焊带来的焊接变形影响走道平整度。针对户外使用场景，结构整体预留热浸镀锌的工艺余量，所有杆件的拼接缝隙均做导通处理，避免镀锌过程中出现积液漏镀问题，提升结构的户外防腐使用寿命。在受力校核层面，设计时按照均布活荷载不低于2.5kN/㎡的标准进行杆件选型，最不利荷载工况下的杆件应力比控制在0.7以内，保证结构有足够的安全冗余，同时控制结构的自振频率避开人员行走的步频范围，避免通行时出现明显的共振晃动感。端部的斜梯段与主桁架采用一体化设计，斜梯的倾角控制在45度以内，踏步采用防滑格栅板，与主桁架走道面平顺衔接，无需额外设置过渡平台，减少整体结构的占地空间。这类桁架走道相比传统的混凝土现浇走道，施工周期可缩短70%以上，

　　且后期可根据场地调整需求进行拆卸移位，重复利用率高，在水处理厂的曝气池、沉淀池上方巡检通道，工业厂房的跨管线检修通道，大型起重设备的配套检修走道等场景均有广泛应用。设计时还充分考虑了管线敷设需求，桁架的腹杆间隙可作为电缆、仪表管线的敷设通道，无需额外设置桥架，进一步压缩项目的整体建设成本，走道两侧可根据需求加装踢脚板，防止工具掉落至下方的设备或水池内，提升运维作业的安全性。
