双旋钮气动控制阀组集成箱体结构

　　在轻工自动化生产线、小型气动工装夹具站、非标设备气路控制单元这类场景里，经常会遇到需要就近布置气路控制元件、同时兼顾防护与操作便捷性的需求，这款双旋钮气动控制集成箱体就是针对这类场景做的结构设计。日常产线维护或者设备调试时，操作人员不需要走到总气柜旁，在工位侧就能通过顶部的两个手动旋钮完成对应气路的通断、压力预调操作，直接驱动末端的气缸或者其他气动执行元件完成动作，省去了长距离走管带来的压力损耗，也减少了气路接头外露带来的误碰、漏气风险。

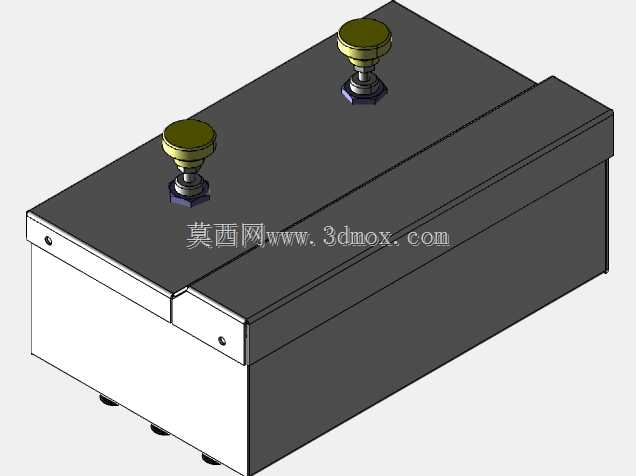

　　从功能特性来看，箱体内部集成了先导式气控阀的安装位，两个顶部旋钮分别对应独立的气路控制通道，可同时管控两组气动执行器的动作逻辑，旋钮采用带防滑纹理的帽式设计，操作时戴劳保手套也能精准拧动，旋钮下方做了六角锁紧结构，调试到合适开度后可以锁死位置，避免设备运行过程中因为振动导致开度偏移、气路压力波动。箱体采用上下分舱的结构设计，上半部分为阀件安装舱，预留了阀件固定的螺丝孔位，下半部分为气路走线、接头收纳舱，侧面预留了气路快插接头的安装孔，底部做了四个凸起的安装脚，既可以通过安装脚把整个箱体固定在设备机架的型材上，也能直接平稳放置在工作台面上，不会因为底部走线导致箱体放置倾斜。

　　设计思路上优先考虑了现场使用的实用性，没有做多余的异形结构，整体采用长方体构型，最大化利用内部安装空间的同时，也能在多台设备并排布置时紧密贴合安装，减少占用的工位空间。箱体的拼接处做了折边咬合结构，配合侧面的固定螺丝，能阻挡车间内的切削液飞溅、粉尘落入内部阀件，延长气动元件的使用寿命，顶部操作面做了轻微的下沉台阶，避免旋钮被上方掉落的小零件直接砸中损坏。

　　安装边界方面，箱体整体长宽尺寸适配常规40系列铝型材的安装孔距，底部安装脚的孔位间距可以直接和型材上的T型槽螺母对位，不需要额外做转接板；顶部旋钮的突出高度控制在合理范围，安装后不会和设备周边的安全门、走线槽产生运动干涉，侧面的气路接头开孔位置距离箱体边缘留有足够的操作空间，插拔气管时不需要额外使用特殊工具，徒手就能完成快插接头的气管拆装。日常维护时只需要拆开上半部分舱体的固定螺丝，就能直接接触到内部的先导阀、气路接头，不需要把整个箱体从安装位拆下来，大幅降低了现场维护的时间成本。气路通道的内部走管路径做了预留规划，两个控制通道的管路互不交叉，后期如果需要更换阀件或者调整气路走向，能快速梳理管路，避免接错气路导致执行器动作反向。
