集成式CNC-TIG管料自动焊接设备结构

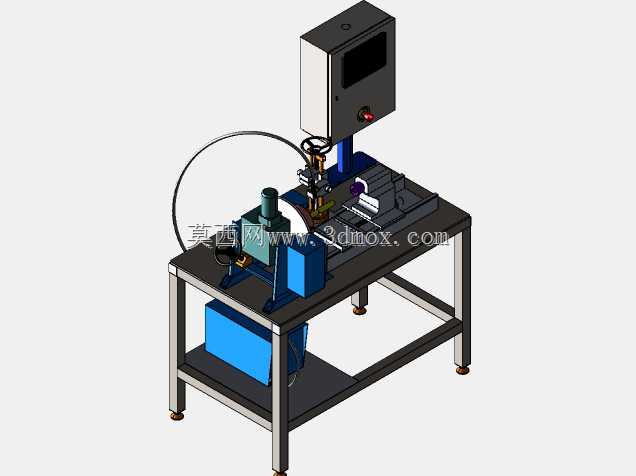

　　这套管料焊接设备的三维结构，核心面向金属管材对接、环缝密封焊的量产加工场景，在制冷管路、汽车油路管件、卫浴五金管材、小型压力容器接管的加工车间里，这类设备是替代手工TIG焊的核心工位装备，尤其适配小直径薄壁金属管的精密焊接需求，能解决手工焊接时焊缝成型不均、焊穿薄壁管、焊后同轴度偏差大的常见加工痛点。从整体布局来看，设备采用台式机架结构，底部采用方管焊接框架做承力基础，框架下方预留了电气与气路元件的安装层位，焊机主机、氩气供给管路的调压元件、控制回路的接线端子排都布置在该层，既节省车间占地空间，也能避免加工区域的焊渣飞溅损伤电气元件，机架底部配置可调脚杯，可在不平整的车间地面调整设备水平度，保证管材送进轨迹与焊枪运动路径的同轴精度。

　　设备的上部作业区，核心分为管材定位装夹模块、焊枪三轴调节机构、数控控制单元三个部分。管材装夹端采用带V型定位槽的滑动夹具，一端配置气动夹紧的旋转主轴，可带动待焊管材做匀速周向旋转，另一端配置可沿导轨滑动的尾座顶紧机构，适配不同长度规格的管材装夹，滑动导轨采用线性滑轨做导向，能保证管材装夹后的同轴度误差控制在极小范围内，避免焊接过程中管材跳动导致的焊缝偏移。焊枪调节机构集成了十字滑台与垂直升降调节座，可根据管材直径、焊缝位置手动调整焊枪的初始对位，焊枪夹持端带角度调节结构，能适配不同焊接工艺要求的焊枪倾角，焊枪旁配套了氩气保护拖罩，可对高温焊缝区域做持续的惰性气体保护，避免不锈钢、钛合金等特殊材质焊后出现氧化变色的问题。

　　数控控制单元采用独立的悬臂控制箱布置在设备侧上方，箱体内集成了运动控制模块、焊接参数调节模块，操作面板上配置了参数显示屏与启停、急停按钮，操作人员站在设备正面即可完成所有参数调整与作业操作，控制箱的悬臂可多角度转动，适配不同操作习惯的工位布局。设备的气路走线采用拖链与刚性护管结合的布置方式，所有连接焊枪的电缆、氩气管、控制线都沿机架走线槽规整布置，避免管材上下料过程中刮碰线路造成损坏，作业区台面采用钢板折弯成型，台面预留了焊渣收集的落渣槽，方便日常清理焊接产生的氧化皮与焊渣废料。从安装边界来看，设备整体占地尺寸适配中小型加工车间的工位布局，不需要额外做地基固定，放置在硬化的车间地面上调整脚杯水平即可投入使用，

　　设备的操作面预留了足够的上下料空间，操作人员单人即可完成管材装夹、参数调用、焊接作业的全流程操作，不需要额外配置辅助工位。这套结构的设计思路，核心是把TIG焊接的工艺要求与数控运动的精度优势结合，通过标准化的装夹定位结构减少人工对位的误差，通过匀速旋转的主轴机构保证环缝焊接的线速度稳定，最终实现薄壁管材焊缝的均匀成型，相比手工焊接能大幅降低对操作人员的技能要求，同时提升焊接批次的质量一致性，焊后的管材焊缝不需要大量的后续打磨修整，能直接进入下一道加工工序。在实际生产场景中，这类设备还可根据加工需求扩展自动送料、焊后焊缝检测的附加模块，适配不同产能规模的加工需求，设备的各功能模块都采用模块化设计，易损件的更换维护不需要拆解整体机架，日常的设备保养与故障排查都十分便捷。
