康科特吐布1/4内螺纹快插气动接头

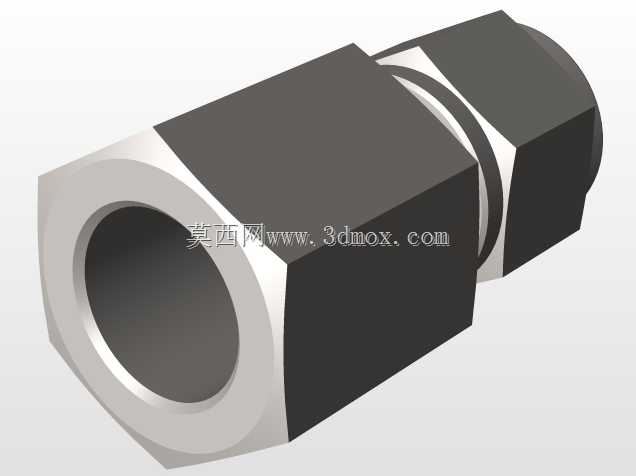

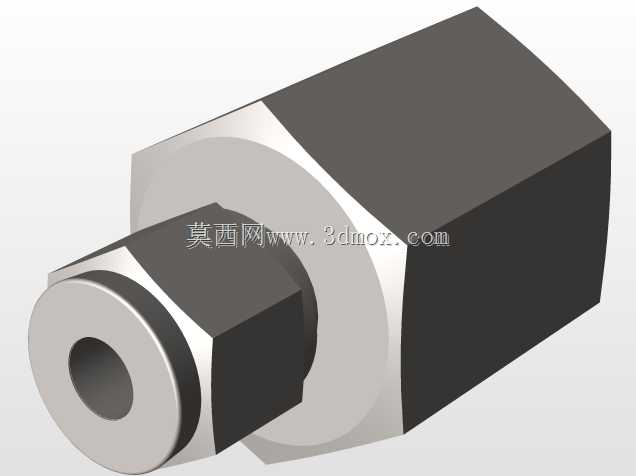

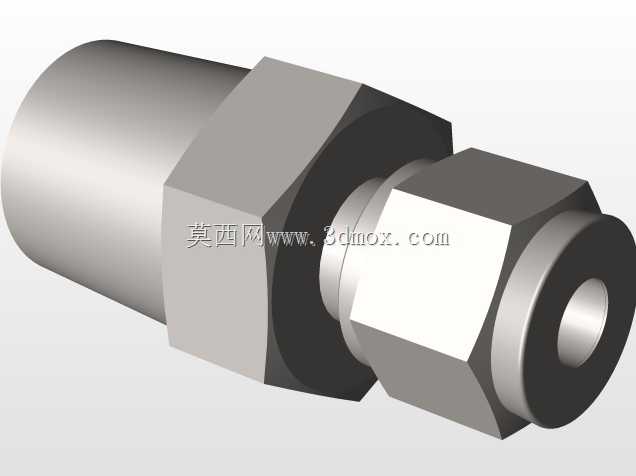

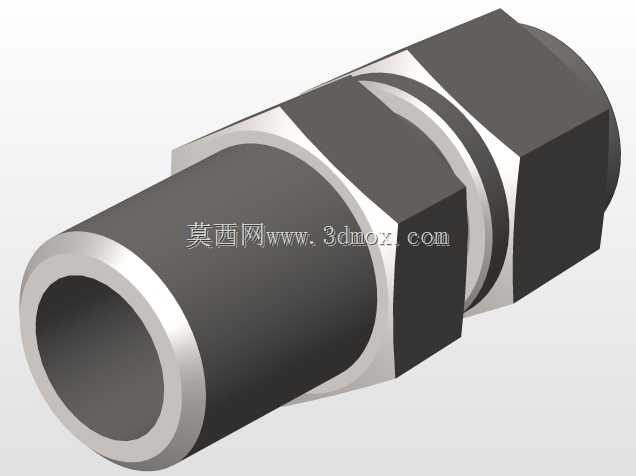

　　这款内螺纹快插式气动接头，核心适配1/4规格康科特吐布标准管路，在气动控制回路、小型流体输送管路的搭建场景中应用广泛，常见于自动化生产线气路排布、小型检测设备气路连接、实验室气动试验台管路接驳等工况，主要承担硬质管路与柔性气动软管之间的快速连通作用，无需额外套丝、焊接工序，徒手即可完成管路的插拔对接，能大幅缩减现场管路装配的工时消耗。从结构设计逻辑来看，接头采用分段式六角棱柱外形，靠近内螺纹端的外六角结构是专门预留的安装受力位，适配标准开口扳手、活动扳手的夹持需求，安装时可通过该位置施加稳定扭矩，避免接头整体打滑损伤外表面，同时六角棱边做了微小倒角处理，能减少安装过程中扳手滑脱划伤操作人员的风险。接头中部的环形限位凸台，

　　一方面是内部密封组件的轴向定位结构，另一方面也可作为管路插入深度的视觉标识，安装软管时推至该凸台位置即可确认管路插装到位，避免因插入深度不足导致的管路脱开、密封失效问题。靠近快插端的外六角结构，是内部卡簧组件的锁紧承载结构，当软管插入接头后，内部的不锈钢卡爪会在弹性作用下抱紧软管外壁，该段六角结构可承受卡爪锁紧产生的径向张力，长期使用不会出现壳体开裂变形的问题。在密封性能设计上，接头内部采用嵌套式丁腈橡胶密封圈，密封圈与接头壳体之间采用过盈配合压装，不会随管路插拔出现移位脱落，适配-20℃到80℃的常规气动工况工作温度，可承受1MPa以内的工作气压，常规压缩空气、低压惰性气体输送场景下不会出现泄漏问题。从安装边界尺寸来看，

　　接头整体轴向长度控制在紧凑范围内，内螺纹端的内孔严格匹配1/4康科特吐布标准的螺纹参数，与对应规格的外螺纹硬管对接时，配合生料带或密封垫圈即可实现可靠密封，快插端适配的软管外径公差范围控制在±0.1mm以内，常规PU气动软管、尼龙软管均可直接插入使用，无需对软管端部做额外扩口、修磨处理。在实际选型使用过程中，需要注意该接头不适用于强腐蚀流体、带硬质颗粒杂质的流体输送场景，若用于水路输送需确认密封圈材质适配水性介质，长期使用时若出现插拔力下降、密封泄漏问题，可直接更换接头整体，快插式结构的设计本身就偏向免维护快速替换，无需拆解维修内部组件。在三维建模过程中，该模型严格还原了接头各段的外形尺寸、六角对边距离、内螺纹孔径、快插端内孔尺寸，

　　同时还原了各段之间的倒角、退刀槽细节，结构工程师在做设备气路排布设计时，可直接将该模型导入装配体，模拟管路安装的空间位置，避免出现接头与周边设备结构干涉、扳手操作空间不足的问题，也可基于该模型衍生设计不同螺纹规格、不同软管适配口径的同系列快插接头，缩短同类型元件的建模周期。
