高压针式截止控制阀结构设计

　　在化工流体输送、实验室高压气路、液压测试台架这类对压力管控精度要求极高的管路场景里，小通径高压针型阀的选型直接决定整套系统的运行稳定性，本次呈现的这款手动针式截止结构，正是针对6000PSI级高压工况设计的管路控制元件。从实际应用场景来看，这类阀门常被布置在仪表引压管支路、高压气瓶输出端、实验装置的流体通断节点，承担小流量管路的通断控制、微量节流调节功能，相比大通径闸阀、球阀，它的密封副接触面积更小，调节锥面的行程控制精度更高，能在高压差工况下实现无泄漏截断，不会出现普通球阀在高压下开关卡滞、密封面冲蚀的问题。

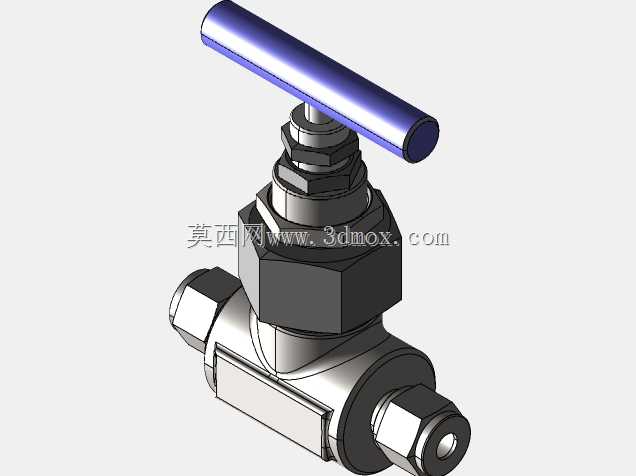

　　从结构设计逻辑来看，这款阀门采用下进上出的角式流道布局，进出口采用卡套式连接结构，适配小外径硬质金属管路，安装时不需要额外焊接，仅需将管路插入接头后拧紧锁紧螺母，就能依靠卡套的刃口切入管壁实现密封，大幅压缩现场安装的操作空间，尤其适合仪表柜内部这类管路排布密集、操作空间局促的安装场景。整体外形采用紧凑式六角阀体设计，阀体主体的六方结构既可以在安装时用普通扳手夹持固定，也能在后期维护时提供足够的受力点，不会因为长期高压运行出现阀体夹持变形的问题。顶部的长手柄采用杠杆式设计，手柄长度经过力矩匹配，操作人员不需要借助加力杆，仅靠手部力量就能在满压工况下完成开关动作，同时手柄的表面做了防滑处理，沾有少量油污的情况下也不会出现打滑脱手的问题。

　　密封结构是这款阀门的设计核心，阀瓣采用锥形密封面，和阀座的锥面经过配研处理，密封副的接触带宽控制在0.2毫米以内，既保证足够的密封比压，又避免开关时密封面的过度磨损。阀杆部位采用多级填料密封结构，填料压盖通过带锁紧的螺母结构压紧，在高压工况下不会出现阀杆外漏的问题，同时填料函的预留间隙足够，现场维护时不需要完全拆解阀门，仅需拧紧压盖螺母就能补偿填料的磨损量，大幅降低运维成本。阀门的开关行程经过严格控制，从全开到全关仅需要转动手柄三到四圈，既避免了行程过长导致的操作效率低下，也防止行程过短出现的调节精度不足问题，在节流工况下可以精准控制微小流量的通断。

　　从安装边界来看，这款阀门的进出口中心距、阀体总高度、手柄转动半径都做了紧凑化处理，安装时相邻管路的中心距只要大于阀体最大外径就不会出现干涉，手柄转动范围内不需要预留过大的操作空间，在密集排布的仪表管路集群里，不会出现相邻阀门手柄互相碰撞、无法操作的问题。阀体的流道做了平滑过渡处理，没有直角突变结构，高压流体通过时不会产生局部涡流，能有效降低流道冲蚀风险，延长阀门的实际使用寿命。在实际选型适配时，这款阀门可以适配绝大多数中性气体、液压油、非腐蚀性液体介质，在额定压力范围内不会出现阀体变形、密封失效的问题，阀杆的升降结构做了防转设计，开关过程中阀瓣不会跟着阀杆转动，避免密封面出现旋转摩擦造成的划伤，长期频繁开关也能保持稳定的密封性能。

　　很多工程人员在小通径高压管路选型时，容易忽略阀门的操作力矩和安装空间要求，选到的阀门要么在高压下开关费力，要么安装后和周边部件干涉无法操作，这款结构在设计阶段就充分考虑了现场安装和运维的实际需求，所有外部棱角都做了倒角处理，安装时不会划伤操作人员，各个连接部位的螺纹规格都采用通用标准，后期更换配件不需要单独定制，能直接适配市面上常规的卡套、填料等易损件。从建模细节来看，所有配合面的公差都按照实际加工要求做了预留，密封面的配合公差、螺纹的配合间隙、填料函的尺寸公差都符合机械加工的实际工艺要求，不是仅做外观的示意模型，结构设计人员可以直接参考这个结构进行同参数阀门的改型设计，也可以直接导入到管路系统的装配模型里做干涉检查，验证管路排布的合理性。
