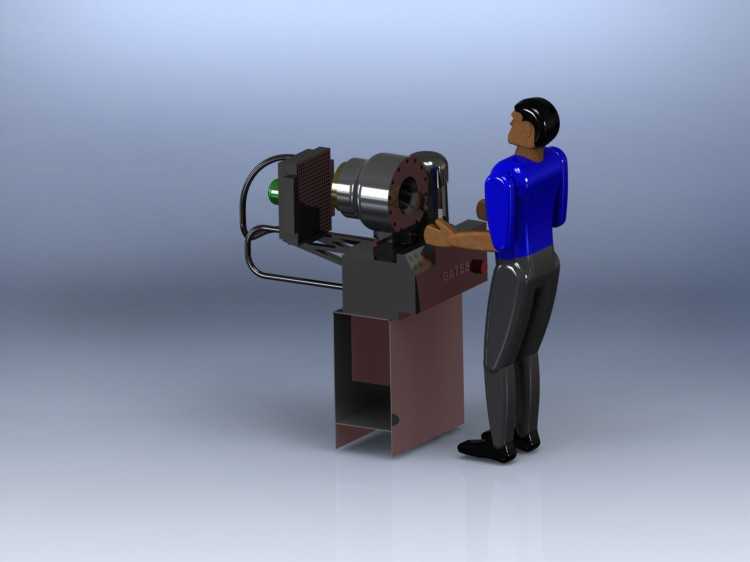

车间径向压力加工设备三维结构

　　在中小批量金属零件加工的车间场景里，这类径向施压设备常布置在热处理工序与精加工工序之间的流转区域，负责对轴套类、管接类零件的端部做径向收压、铆接成型，或是对过盈配合的衬套组件做圆周方向的均匀压装，避免单方向施压带来的零件偏斜、配合面应力集中问题。不同于普通立式压力机的轴向施压逻辑，该设备的执行端围绕工件圆周做均匀的径向进给，施压过程中工件无需反复装夹找正，单次装夹即可完成整圈的压合作业，针对薄壁管件加工时，能有效控制管壁的失圆变形量，这也是很多汽配、液压管件加工车间选配这类设备的核心原因。从三维结构的设计逻辑来看，模型完整还原了设备的落地式安装形态，底部采用型钢焊接的机架作为承载基础，机架内部预留了电气控制元件与液压站的安装空间，

　　机架台面的安装孔位按照常规车间设备的地脚螺栓尺寸做了匹配设计，安装时不需要额外做复杂的地基改造，直接通过膨胀螺栓即可固定在硬化的车间地面上。设备的核心执行组件布置在机架台面的中上部，包含径向进给的压头模组、工件定位夹具以及操作侧的手动进给手柄，压头模组的圆周分布结构做了等距设计，保证每个压头的进给行程一致，施压时的合力始终指向工件的轴心位置，不会出现侧向分力导致的工件移位。操作位的设计贴合一线作业的人机工程逻辑，操作人员站在设备正面即可完成工件的上下料、压头行程调整以及施压触发操作，模型中附带的操作人员比例参考，也能直观体现设备的操作高度与作业空间需求，设备正面到操作人员站立位置的预留空间满足常规作业的转身、工件取放需求，

　　不会出现操作干涉。从安装边界来看，设备的整体宽度控制在单工位作业的合理范围内，左右两侧预留的管线布置空间可以对接车间的压缩空气管路或是液压油路，背面不需要预留过多的检修空间，日常的维护保养从正面与侧面即可完成，适合在排布紧凑的机加工车间里布置，不会占用过多的生产区域面积。设备的夹具部分采用快换式设计思路，针对不同直径的加工工件，只需要更换对应规格的定位套即可调整装夹范围，不需要对整个压头模组做拆解调整，能有效缩短不同批次产品切换时的调机时间，适配多品种小批量的生产模式。压头的进给行程做了限位设计，避免进给过量导致的工件压废，同时施压部位的防护结构能阻挡加工过程中可能产生的金属碎屑飞溅，保护操作人员的作业安全。在三维建模的细节处理上，

　　模型还原了设备外部的操作管线、手柄的防滑纹理以及机架表面的焊接结构细节，没有做过度的简化处理，能为后续的车间布局仿真、设备操作培训课件制作提供准确的模型参考，也能作为同类非标压力设备设计时的结构参考样本，帮助设计人员快速梳理径向施压设备的结构排布逻辑，校核操作空间与安装尺寸的合理性。
