压缩机吹制生产线隔振支撑装置结构

　　在玻璃制品吹制成型的生产场景中，压缩机作为核心动力源，运行过程中会产生持续的宽频振动，这类振动如果直接传递至生产线台架与玻璃成型工位，轻则导致吹制模具对位偏差，造成玻璃制品壁厚不均、边缘缺料等残次品，重则长期振动累积会损伤工位上的精密检测传感器、气动阀件，缩短生产线整体运维周期。这套隔振支撑结构正是针对该类工况设计，直接布置在压缩机底部与生产线安装基面之间，承担振动隔离、载荷承载、绝缘防护三重作用。

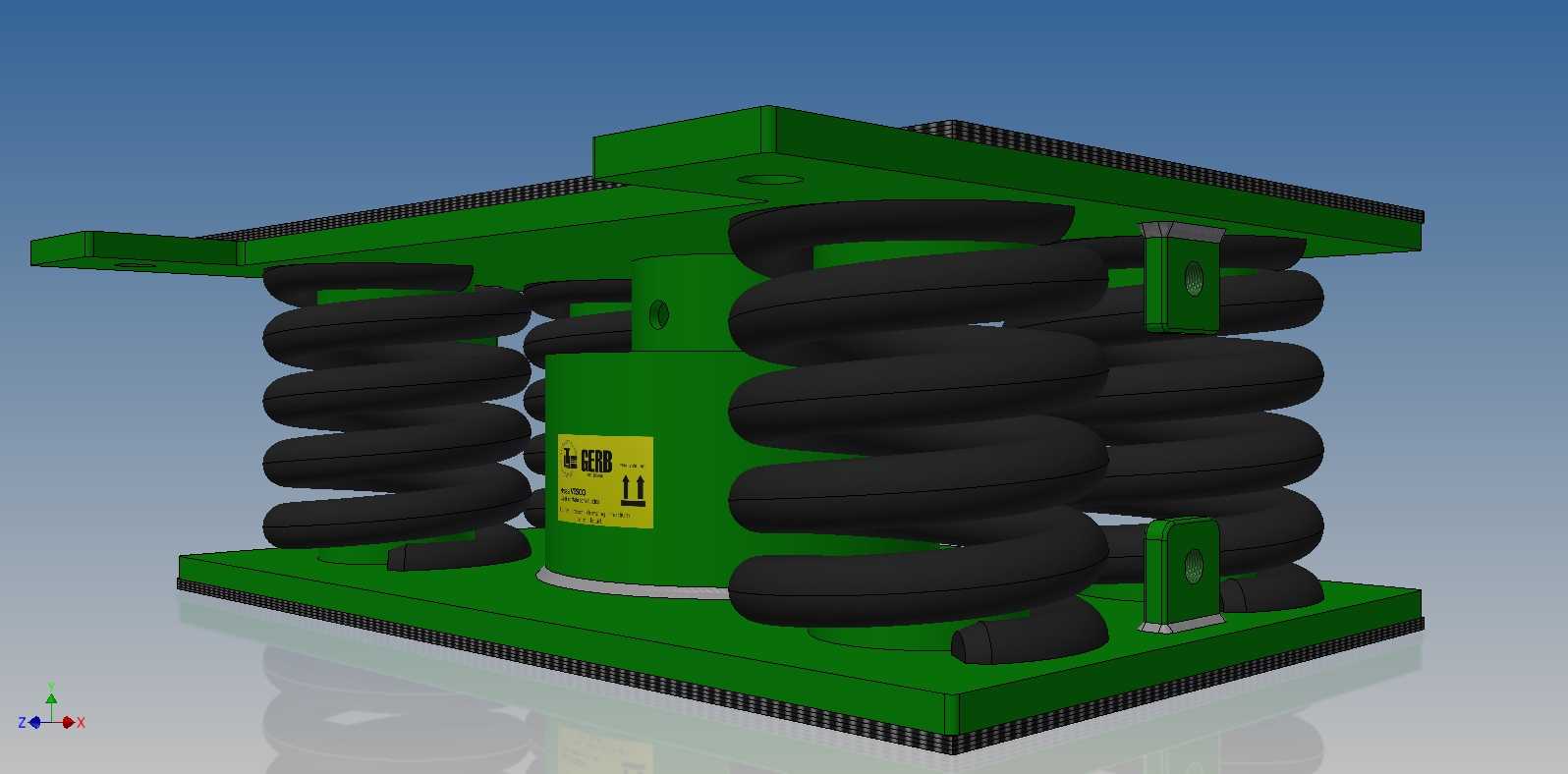

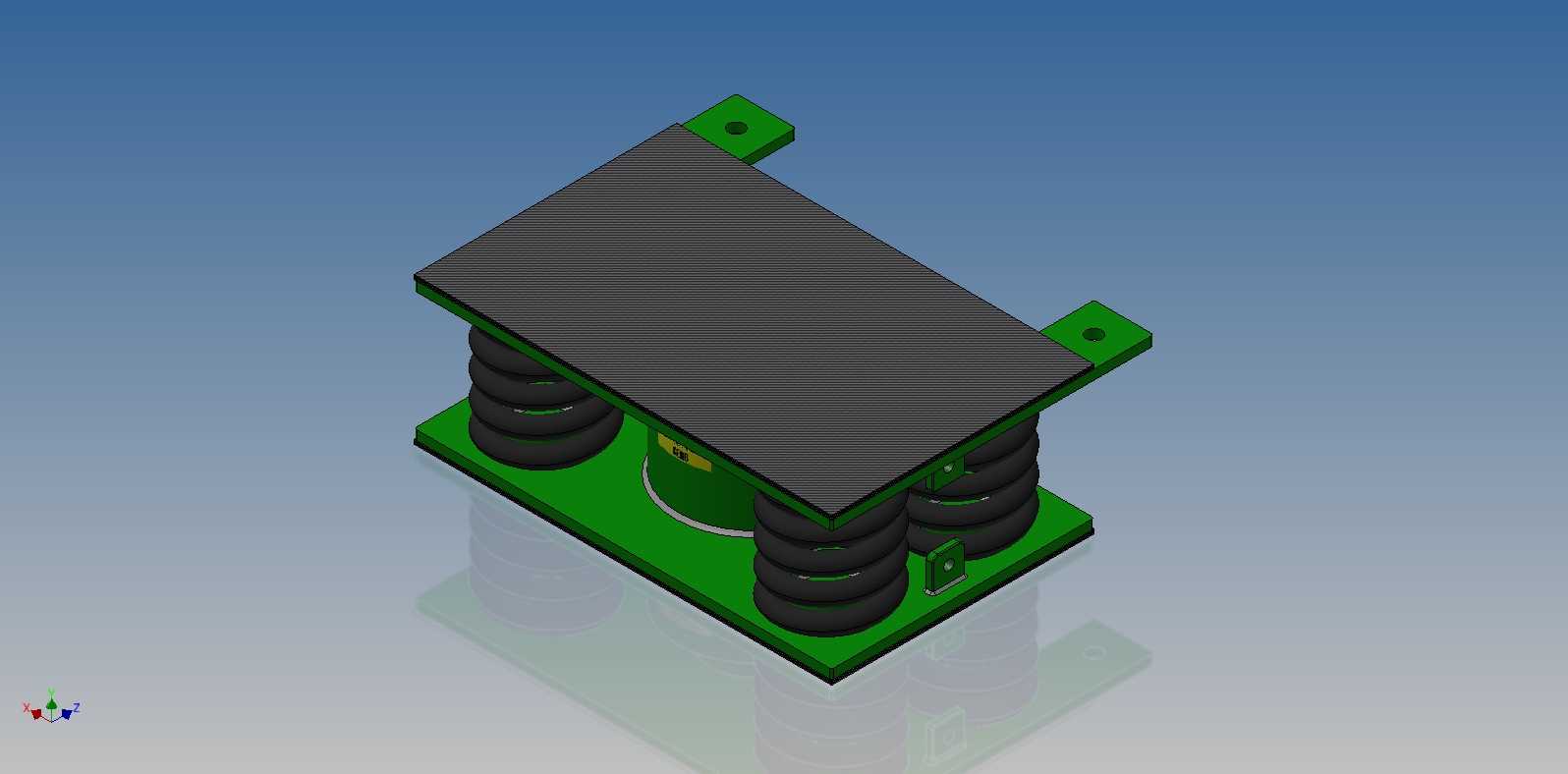

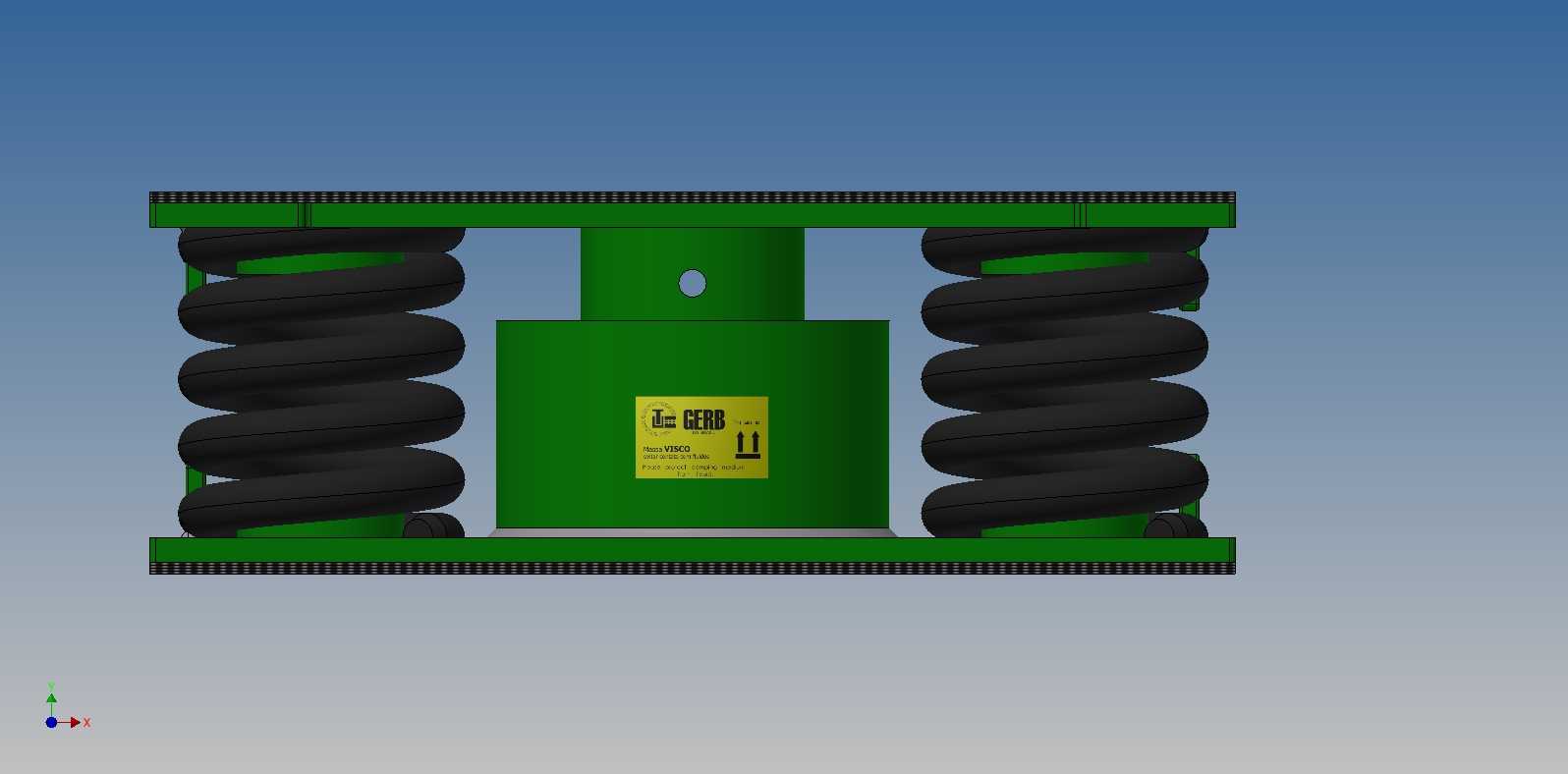

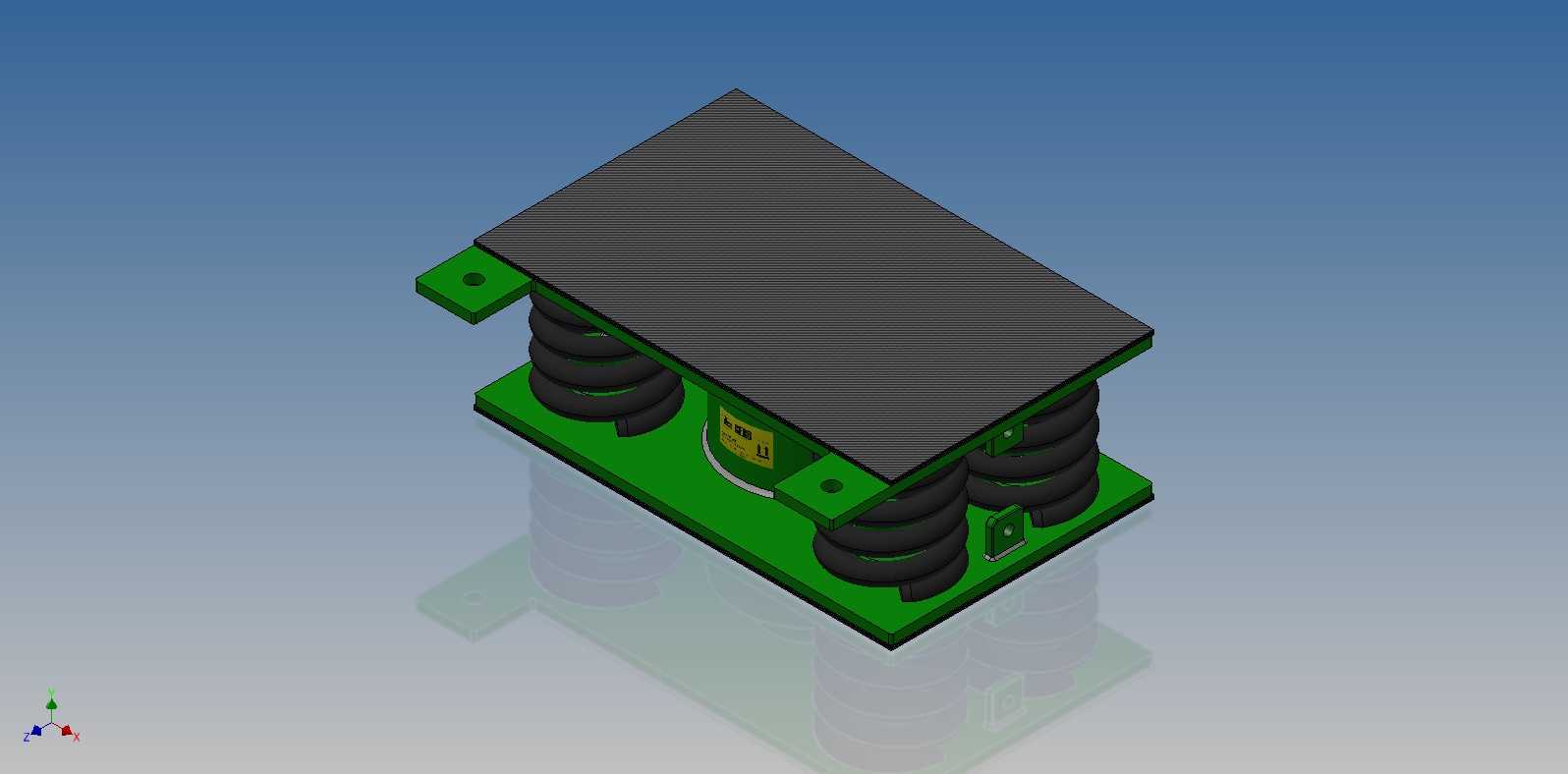

　　从结构组成来看，整套装置采用上下平行安装的两块绿色环氧绝缘安装板作为承载基体，上安装板直接与压缩机底部的安装脚通过螺栓锁固，板面做了防滑纹理处理，避免设备启停瞬间的横向滑移；下安装板则通过四角的带孔安装耳与地面或生产线基座做刚性连接，安装耳上预留的通孔适配常规膨胀螺栓规格，无需额外加工转接件即可完成现场固定。上下安装板之间均匀布置了6组螺旋压缩弹簧，弹簧参数匹配压缩机运行时的动载荷与静载荷总和，静态下弹簧压缩量控制在合理区间，既保证承载时不会压并失效，又能在压缩机运行产生振动时，通过弹簧的往复形变吸收大部分竖向振动能量，阻断振动波向下传递的路径。

　　设计阶段重点考虑了玻璃生产车间的特殊工况，车间内存在玻璃碎屑飞溅、环境湿度偏高、部分工位有弱导电介质残留的问题，因此上下安装板选用绝缘性能优异的玻纤增强环氧材料加工，同时在弹簧组中间位置配套安装了Gerb KVM-454型绝缘子，进一步阻断设备与基面之间的导电通路，避免压缩机运行时的漏电流传导至生产线其他工位，引发电气安全隐患。弹簧表面做了发黑防锈处理，应对车间内的潮湿环境，减少日常运维的防锈维护工作量。

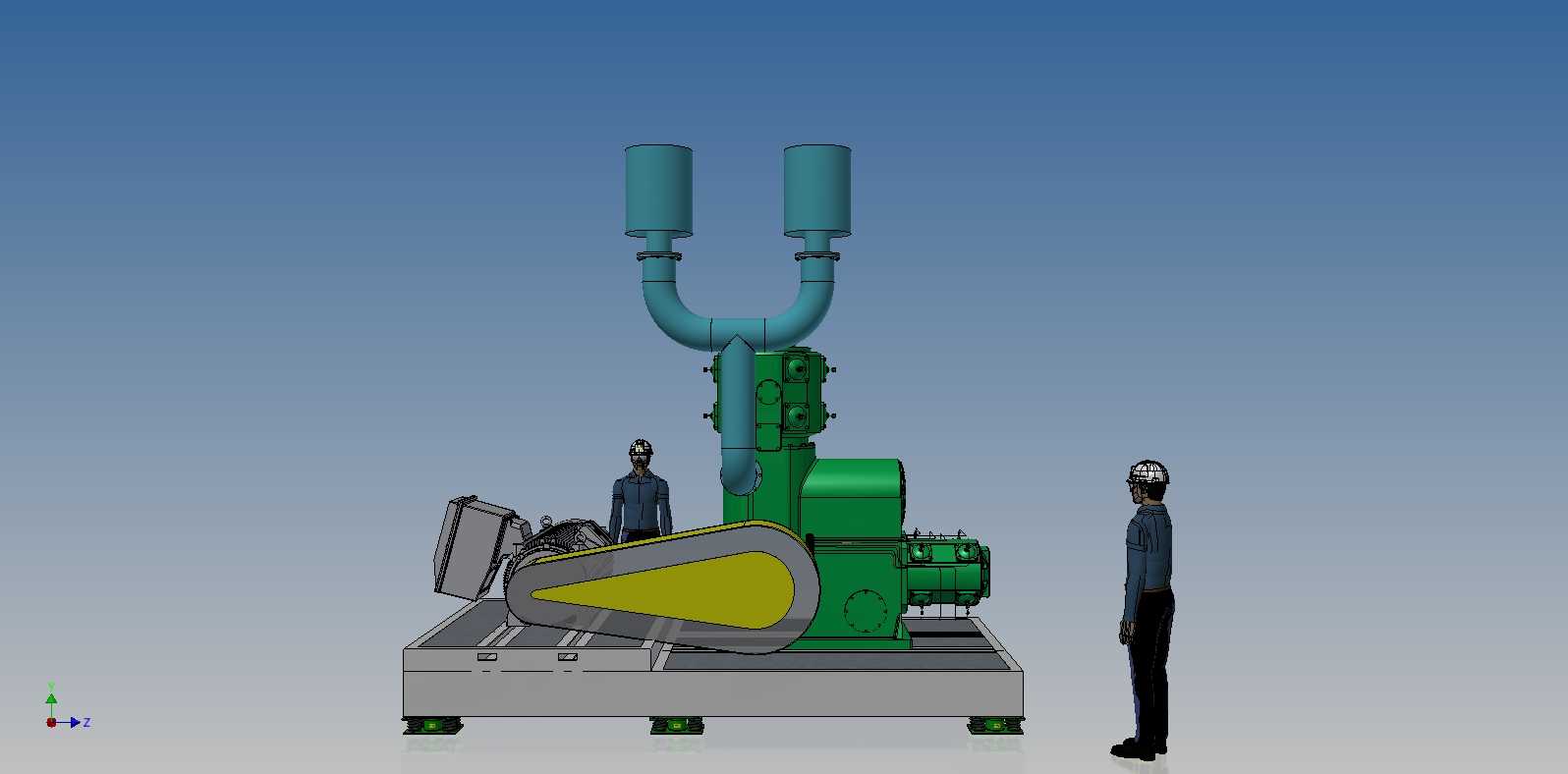

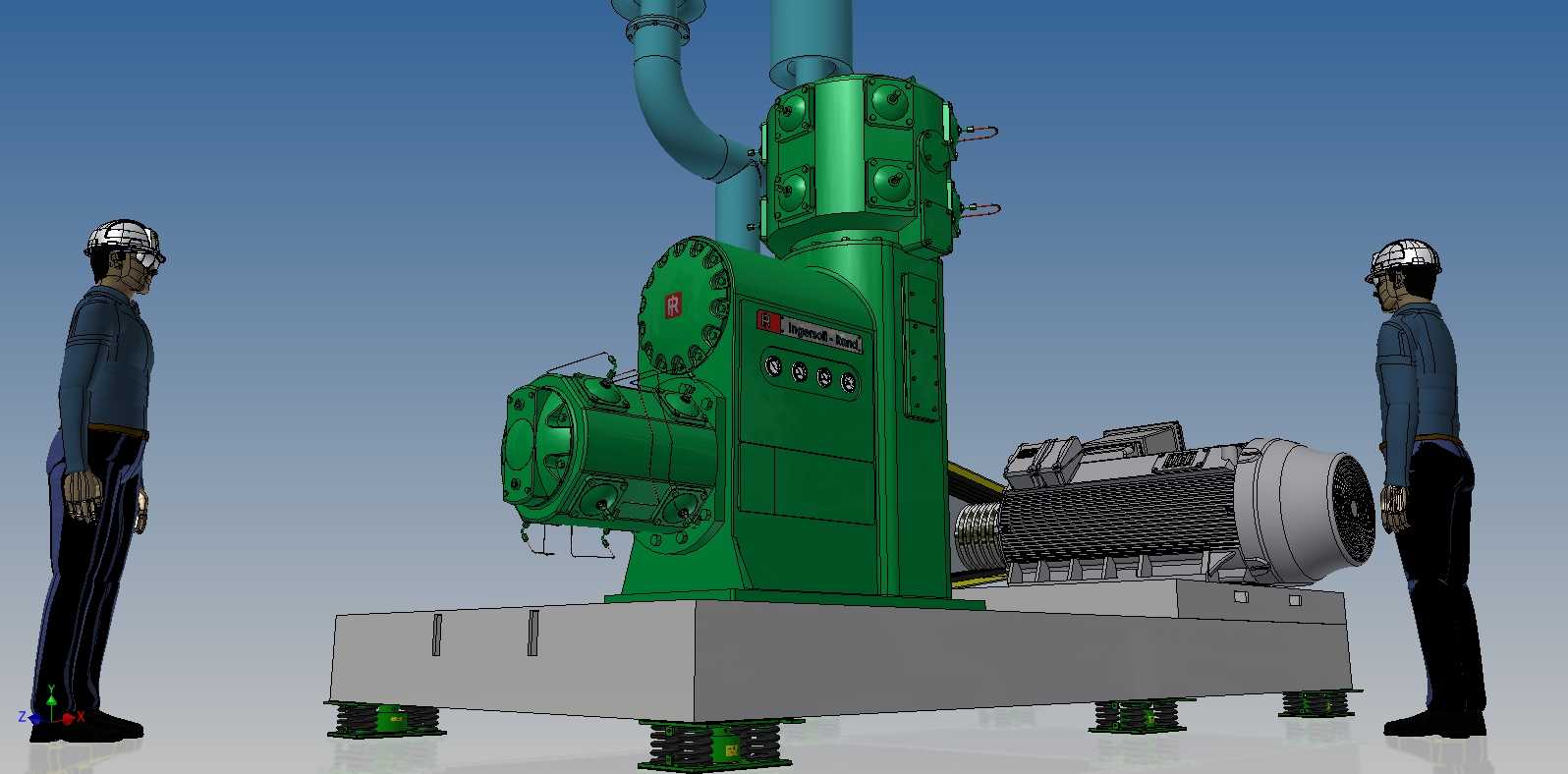

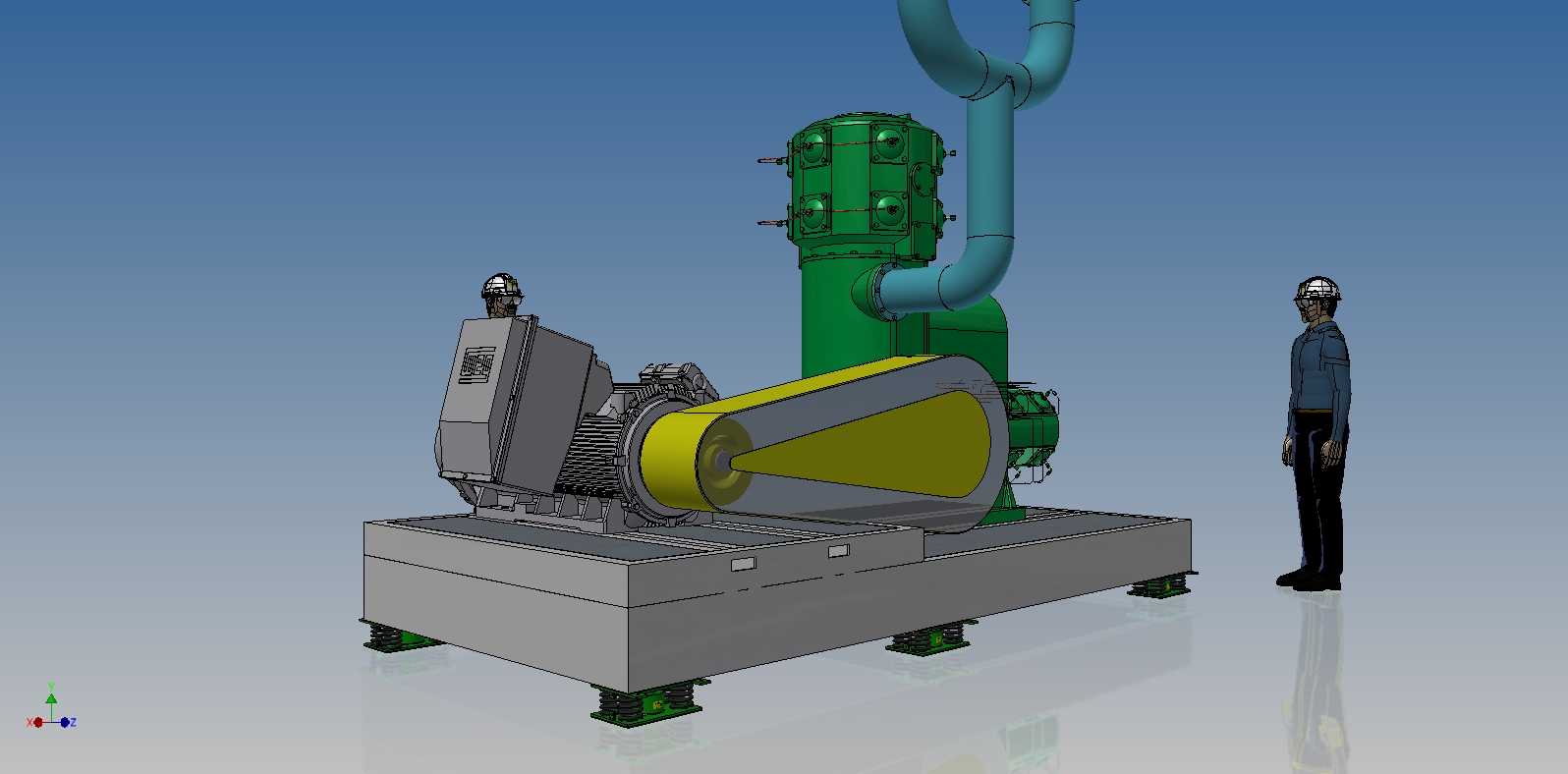

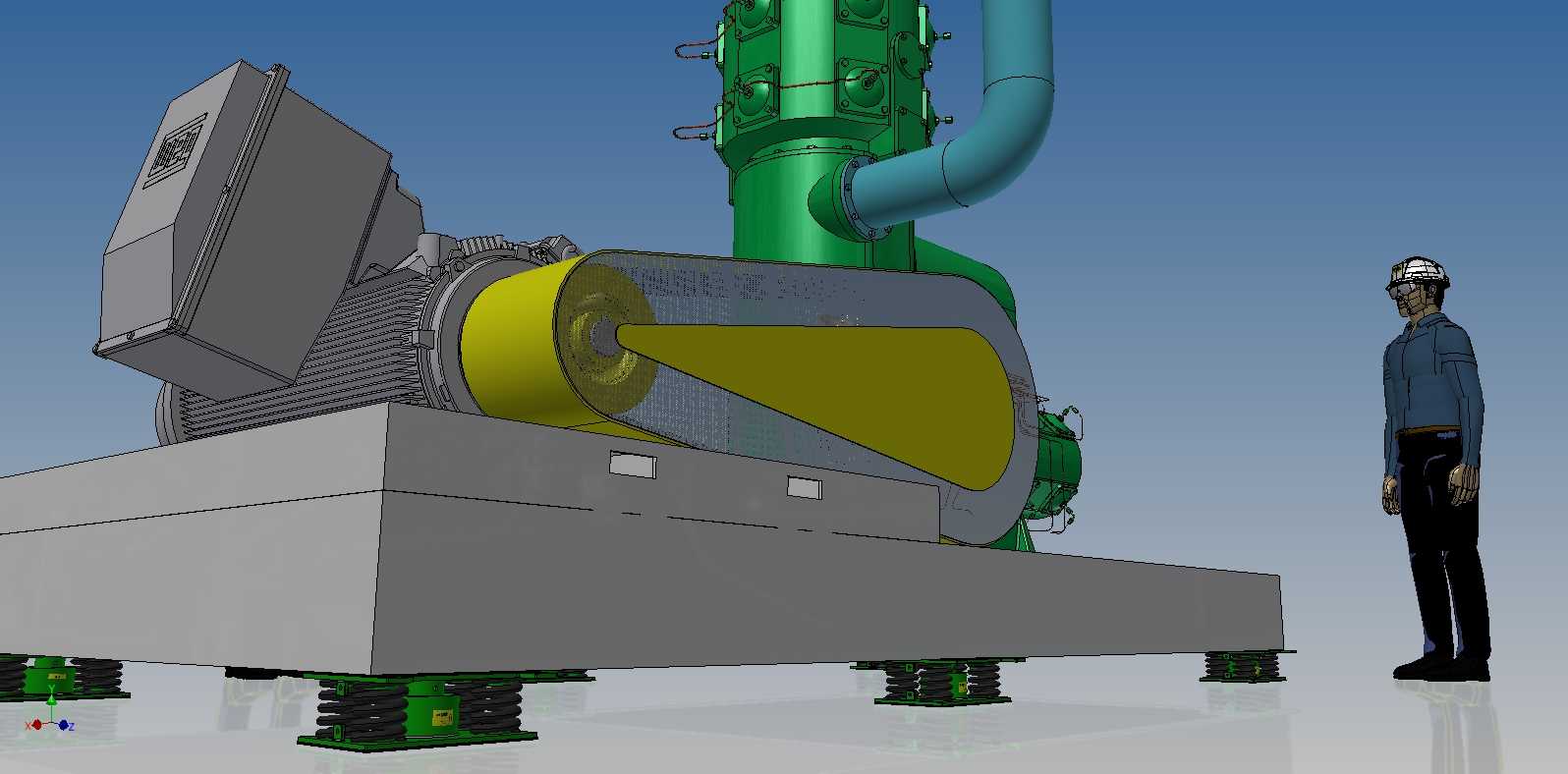

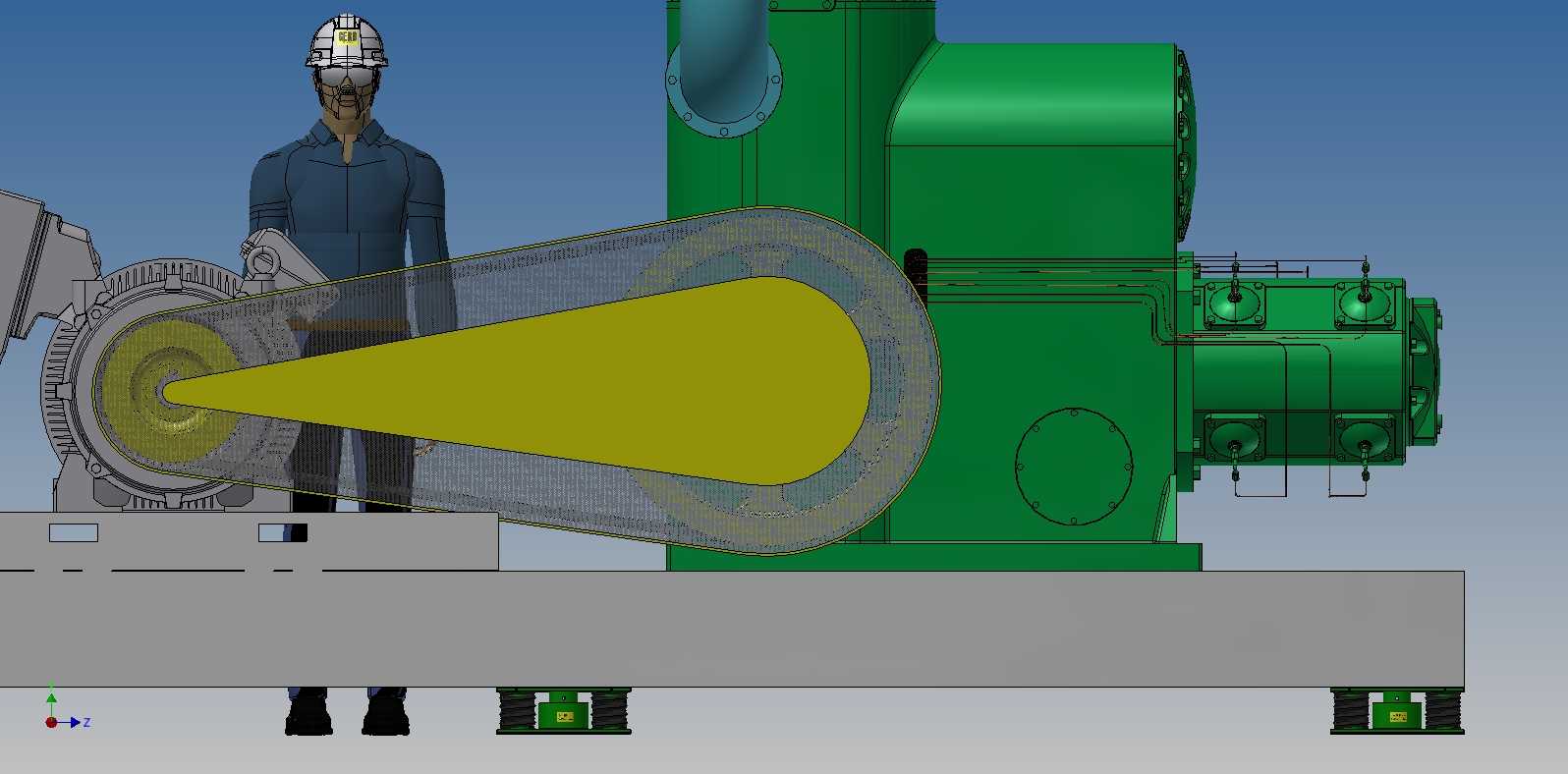

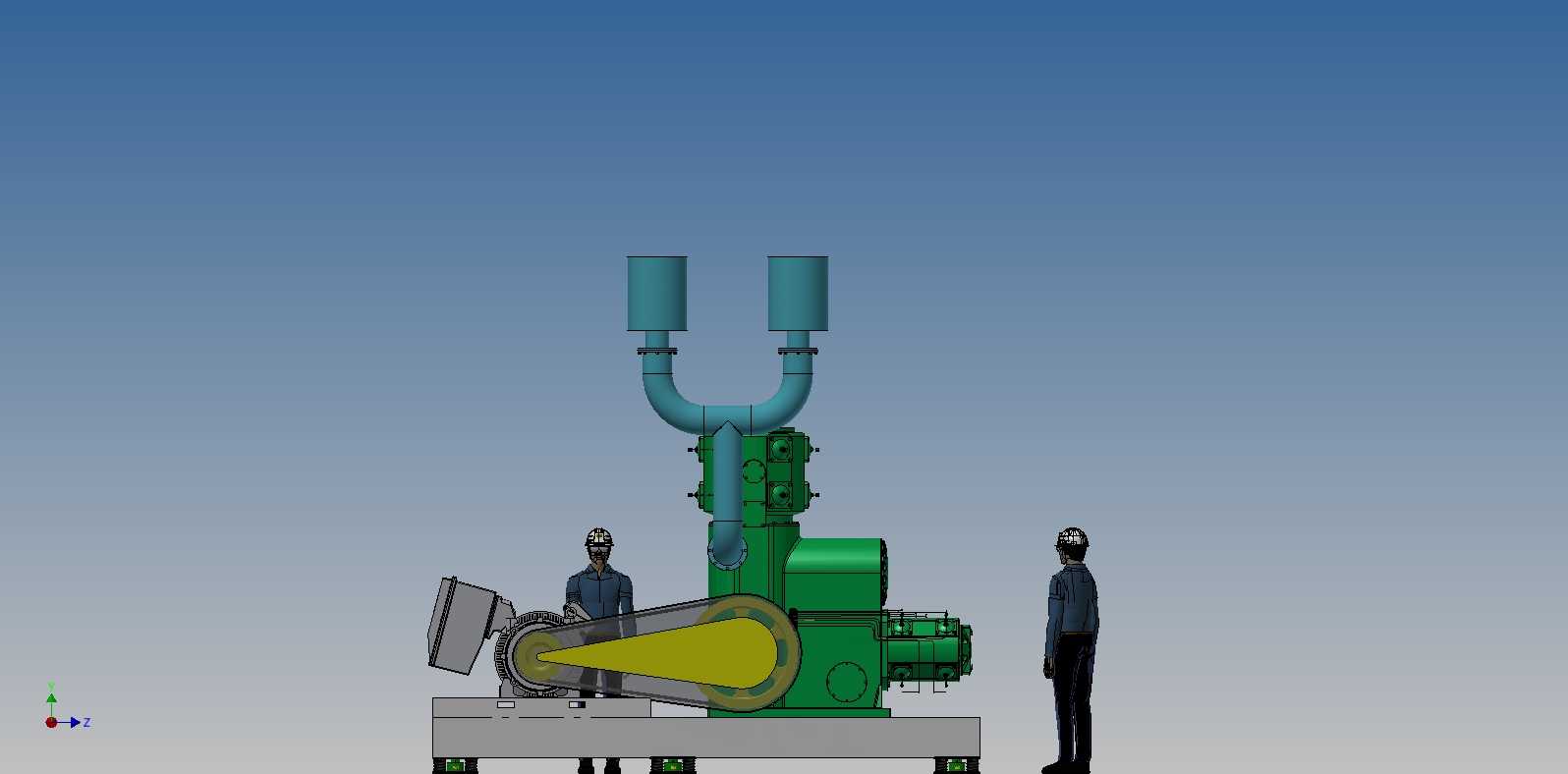

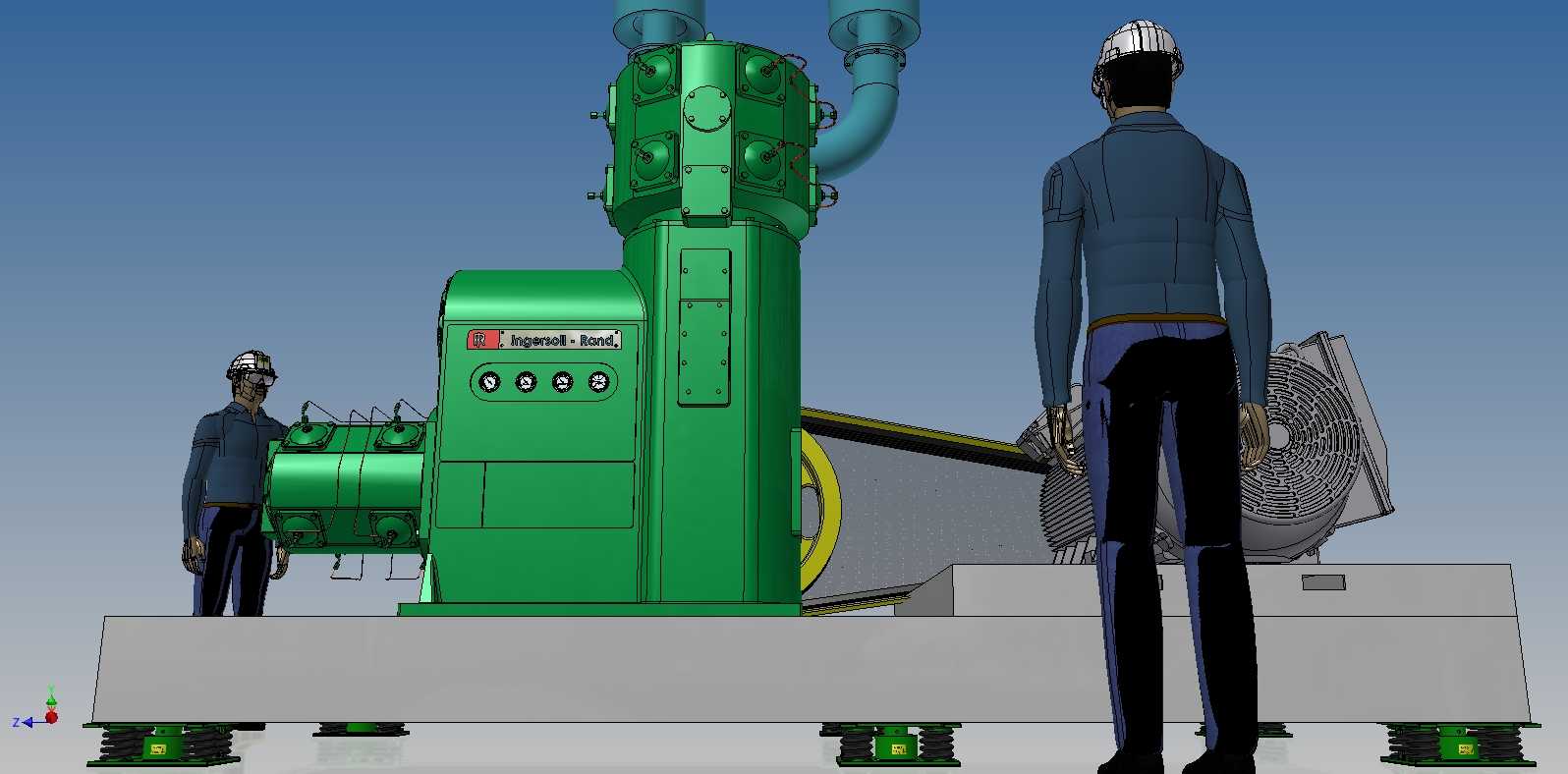

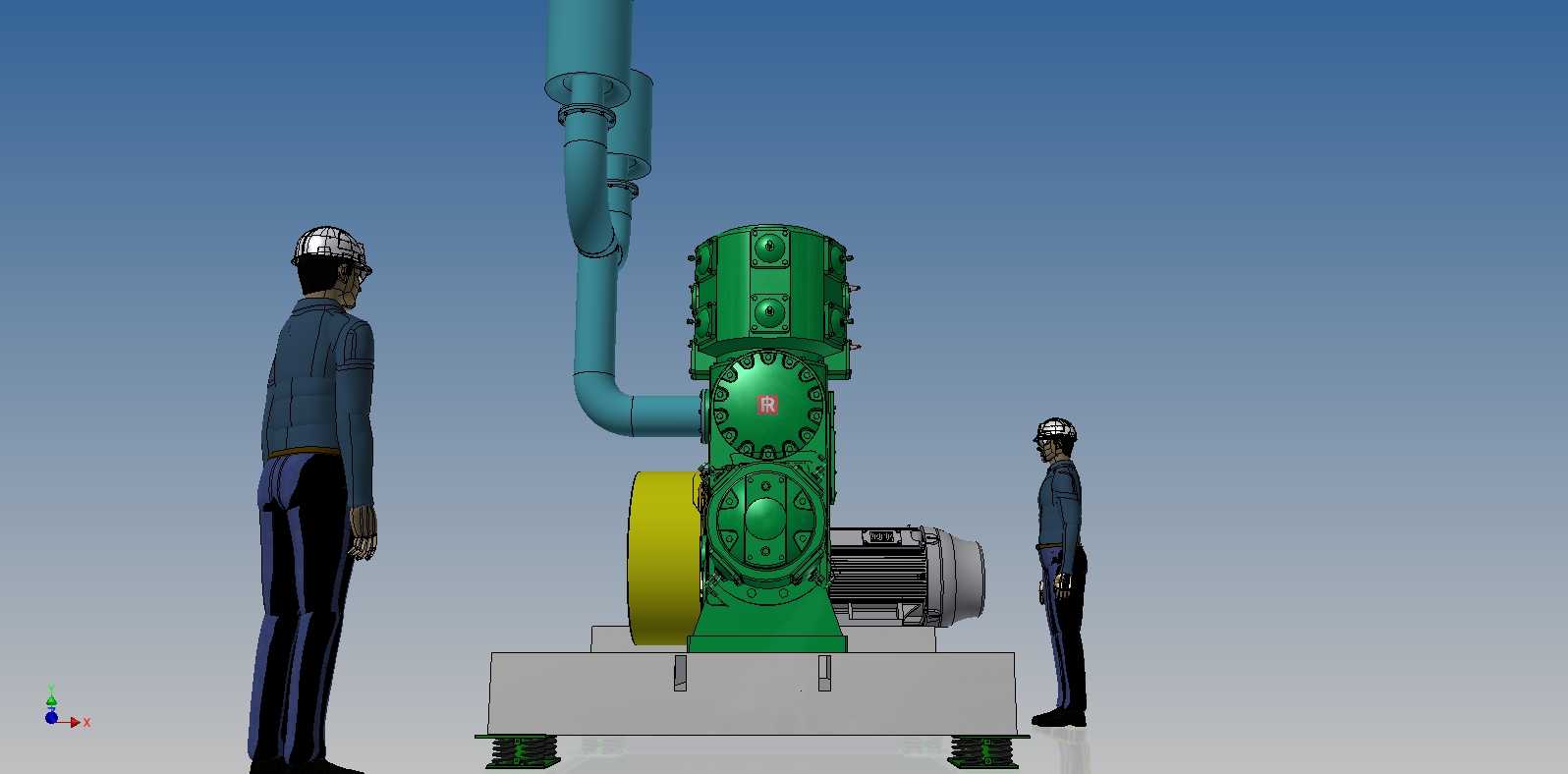

　　从安装边界来看，整套装置的外形尺寸适配中小型吹制生产线配套的往复式压缩机底座尺寸，上下安装板的间距在弹簧自由状态下控制在合理范围，安装完成后整体高度不会过多抬升压缩机的重心位置，避免设备运行时出现横向晃动。安装时不需要对原有压缩机底座做改造，只需将原有压缩机的固定螺栓拆除，将该隔振装置放置在安装基面与压缩机之间，重新穿入螺栓并按照对角紧固顺序锁死即可，现场改造施工量小，适配多数已投产生产线的减振升级需求。

　　实际运行过程中，这套隔振结构可将压缩机传递至基面的振动加速度降低七成以上，玻璃吹制工位的对位精度偏差可控制在工艺允许范围内，同时绝缘子的配置也满足了玻璃生产车间的电气安全要求，避免设备漏电引发的生产安全事故。结构上没有复杂的运动部件，弹簧作为易损件可单独拆卸更换，后期维护成本低，不需要频繁拆解整套装置即可完成弹簧的检修与替换。
