地铁轨道浮置板减振结构三维设计

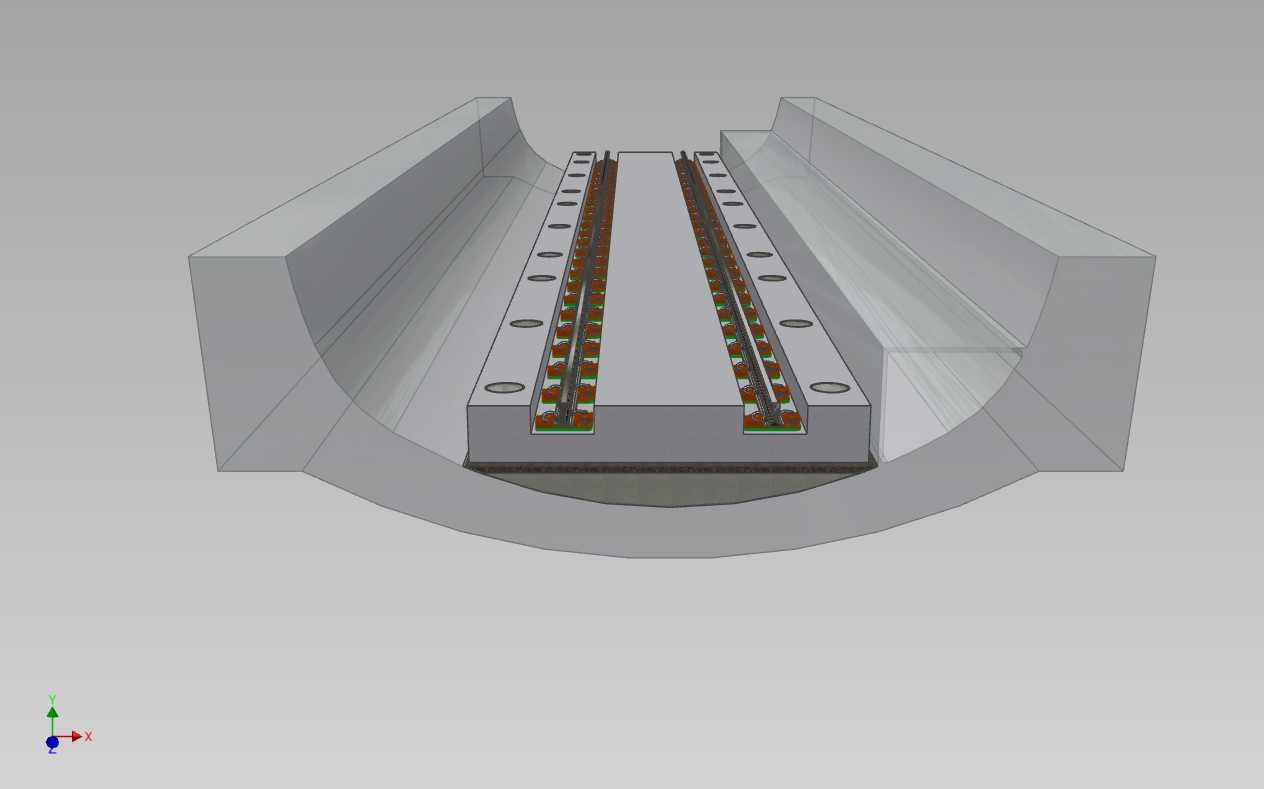

　　城市建成区的地铁线路敷设，往往需要下穿居民楼、医院、学校这类对振动敏感的建筑区域，普通整体道床直接将列车运行产生的轮轨振动通过刚性结构传递到周边土体，再经土体传导至建筑基础，很容易引发室内结构二次噪声、精密仪器读数偏移等问题，浮置板道床就是为解决这类振动传递问题设计的轨道支撑结构。这套三维模型完整还原了圆形盾构隧道内的浮置板道床铺设状态，从结构分层来看，最外侧是盾构管片构成的隧道主体结构，管片内侧设置了两侧的疏散平台与管线布设空间，中间核心区域为浮置板承载段。设计上采用分块预制的浮置板单元，每块浮置板下方设置弹性支撑元件，将整块道床板浮置在隧道基底之上，轮轨产生的振动先传递到浮置板，再经过弹性元件的阻尼耗散后才会传递到隧道结构，

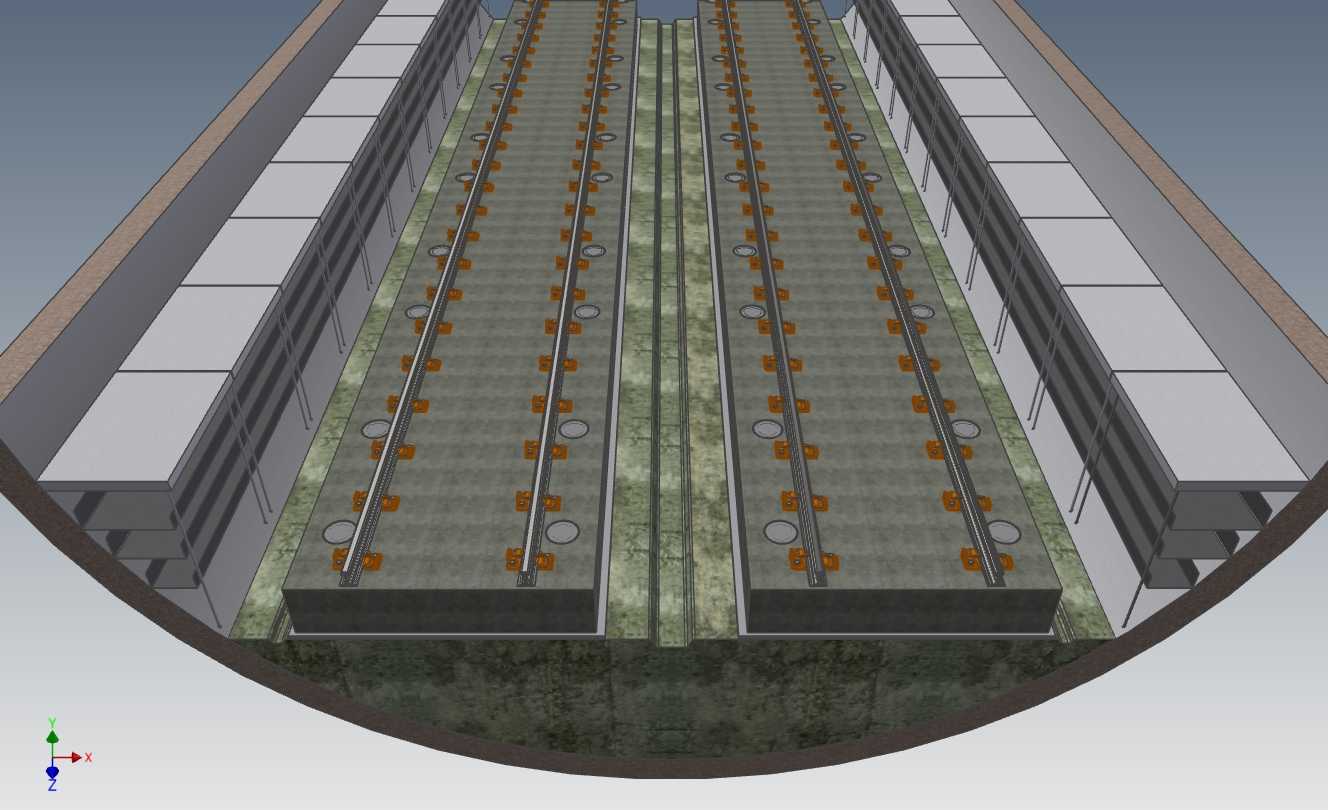

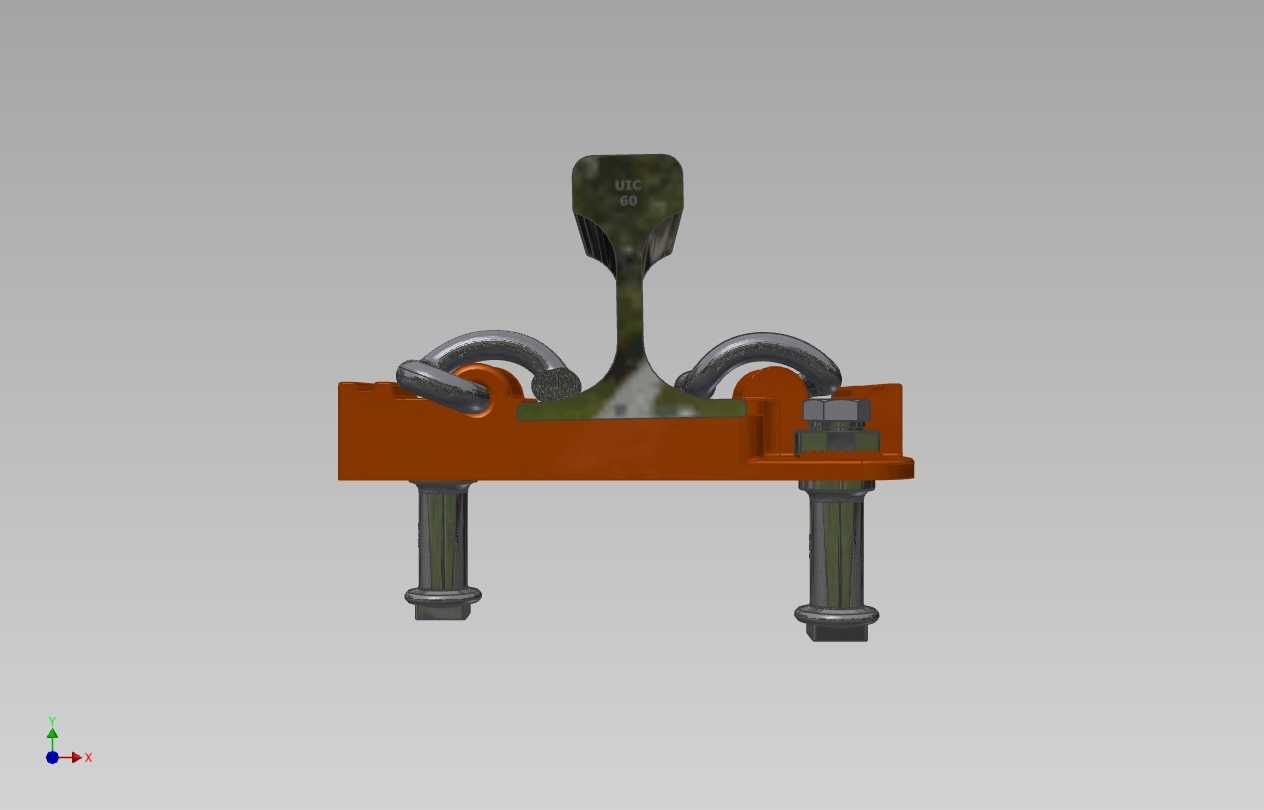

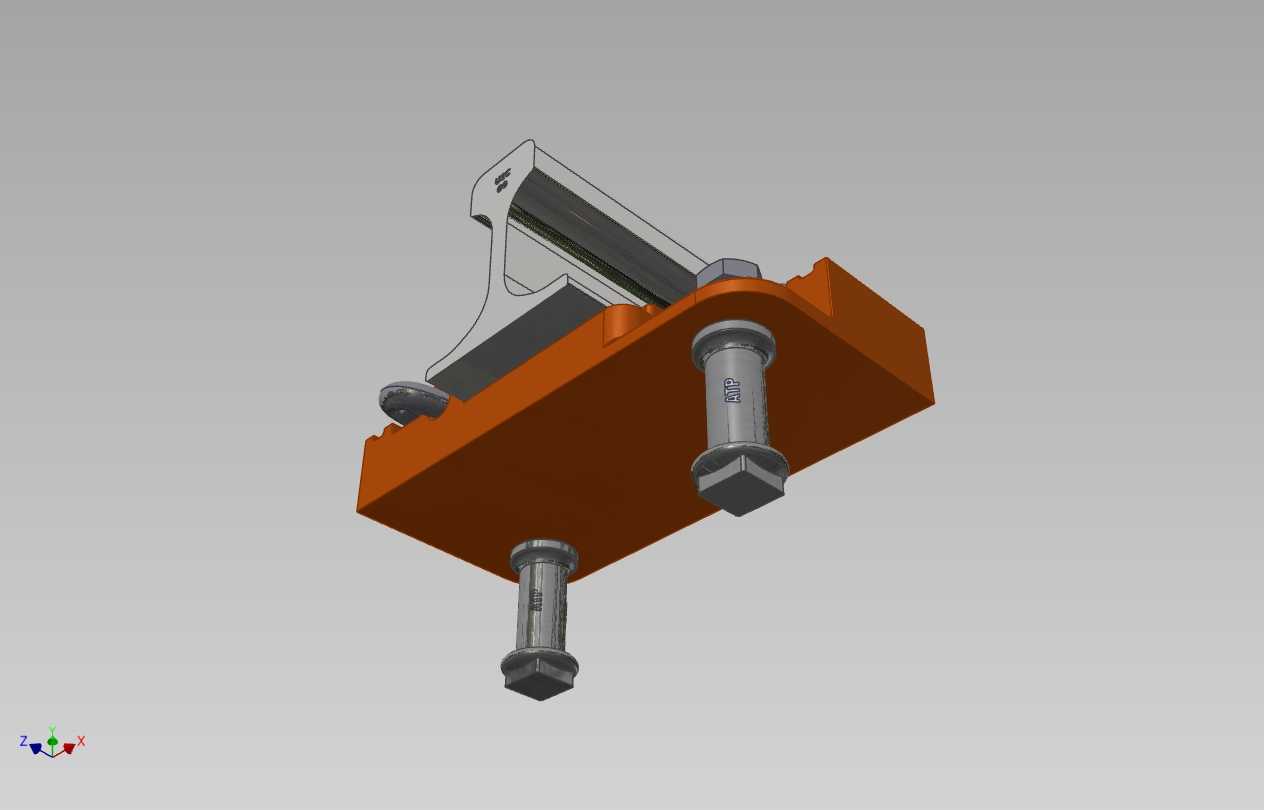

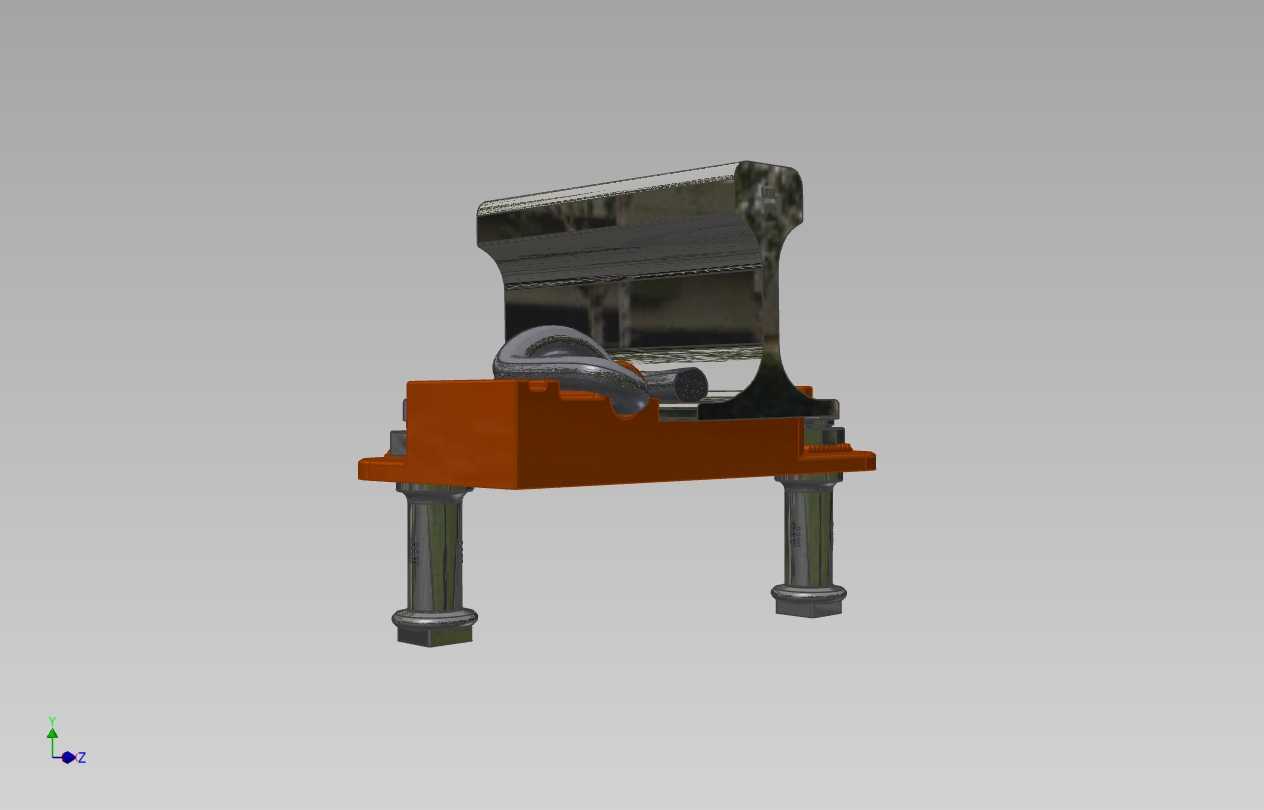

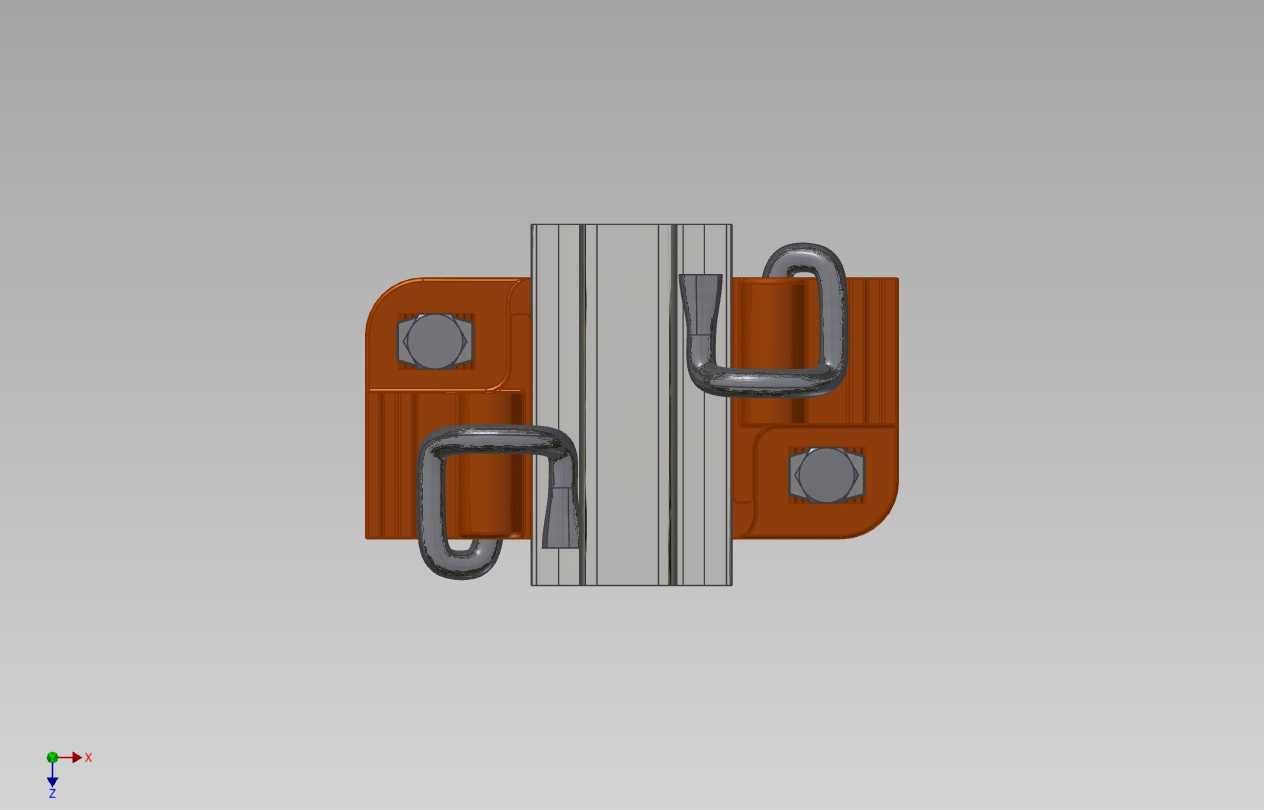

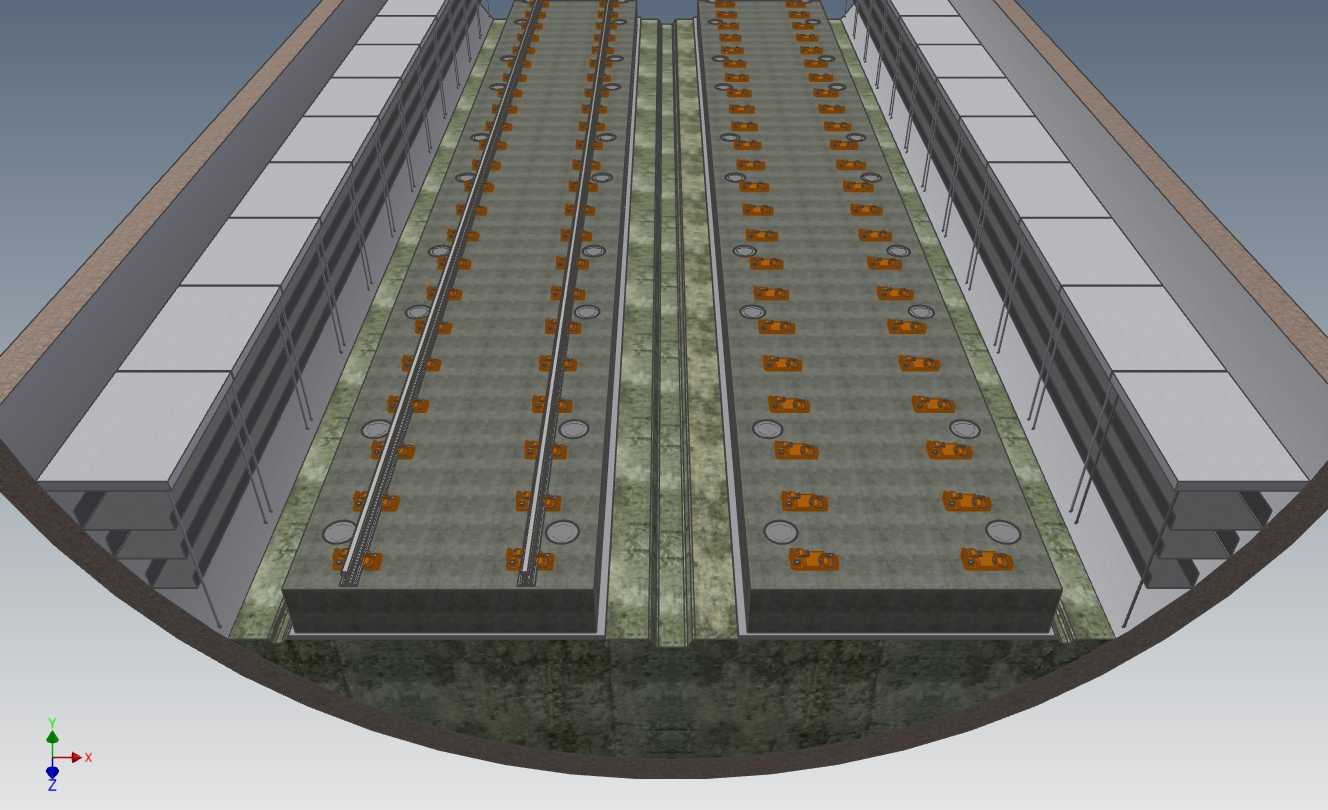

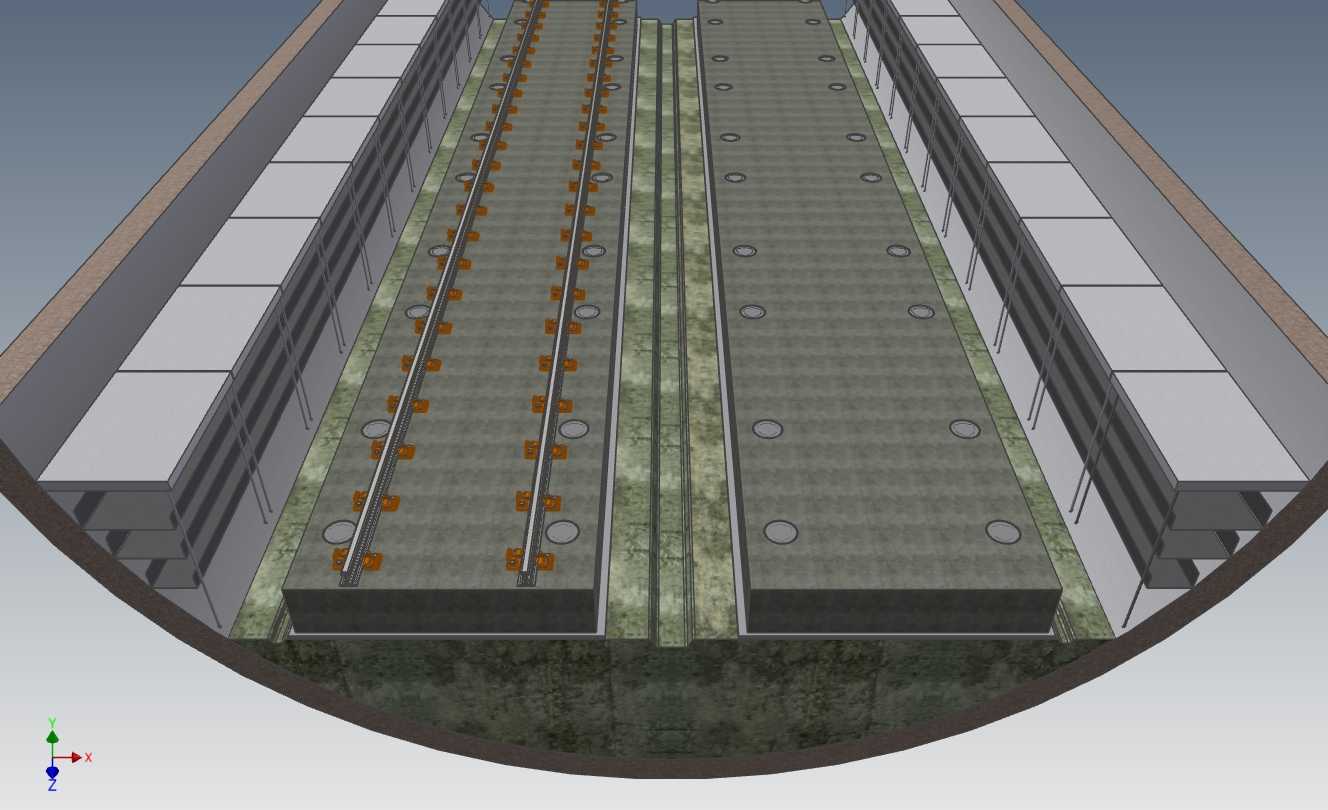

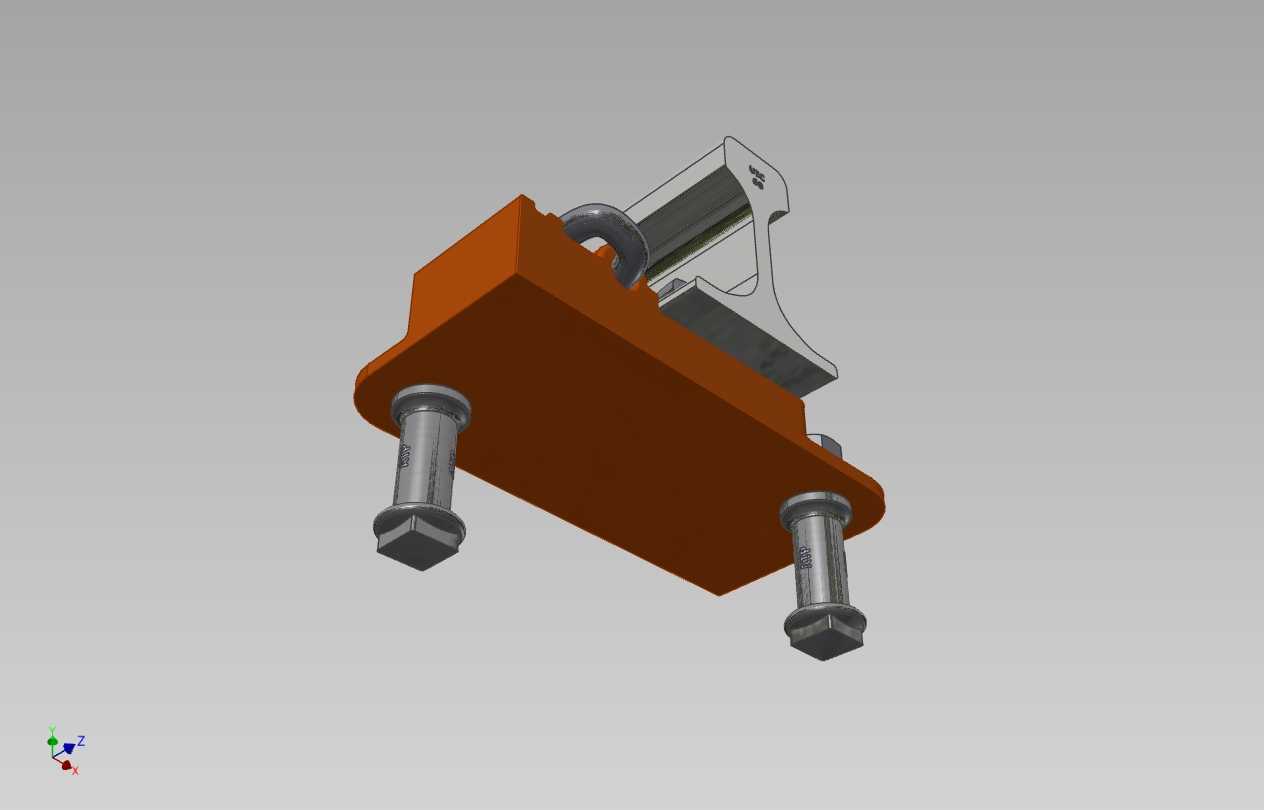

　　能大幅削减振动向外传递的能量，避免振动传播对线路周边建筑物造成影响。从结构布局来看，模型中清晰呈现了双股轨道的布设位置，钢轨通过扣件固定在浮置板表面的承轨台上，每块浮置板上均匀布置了多组扣件点位，匹配地铁常用的60kg/m钢轨安装尺寸，扣件间距按照常规地铁轨道的布设规范设置，保证钢轨固定的稳定性。浮置板之间预留了合理的伸缩缝隙，缝隙处设置传力构件，避免列车经过时板端出现错台，同时也能适应混凝土结构的温度变形需求。两侧的浮置板单元中间预留了纵向的管线通道，可用于敷设轨道信号线缆、排水沟槽等附属设施，通道两侧的浮置板边缘做了倒角处理，避免应力集中导致板体边角破损。安装边界方面，浮置板侧边与隧道侧墙之间预留了一定的间隙，填充柔性密封材料，

　　既避免浮置板振动时与侧墙发生刚性碰撞，也能防止杂物进入板下间隙影响弹性元件的正常工作。浮置板下方的弹性支撑元件按照矩阵式排布，每个支撑点的位置都经过荷载计算匹配，保证整块浮置板的支撑刚度均匀，避免出现局部沉降差导致轨道平顺度超标。模型中还还原了浮置板表面的各类预留孔洞，包括后续注浆固定的注浆孔、吊装时使用的吊装孔、以及监测沉降用的传感器安装点位，这些孔洞的位置都避开了钢轨与扣件的安装区域，不会影响轨道结构的受力性能。在实际工程应用中，这类浮置板结构可以根据线路的减振需求调整弹性元件的刚度，对于减振要求极高的区段，还可以增加弹性元件的数量或者选用更低刚度的阻尼材料，进一步提升隔振效率。

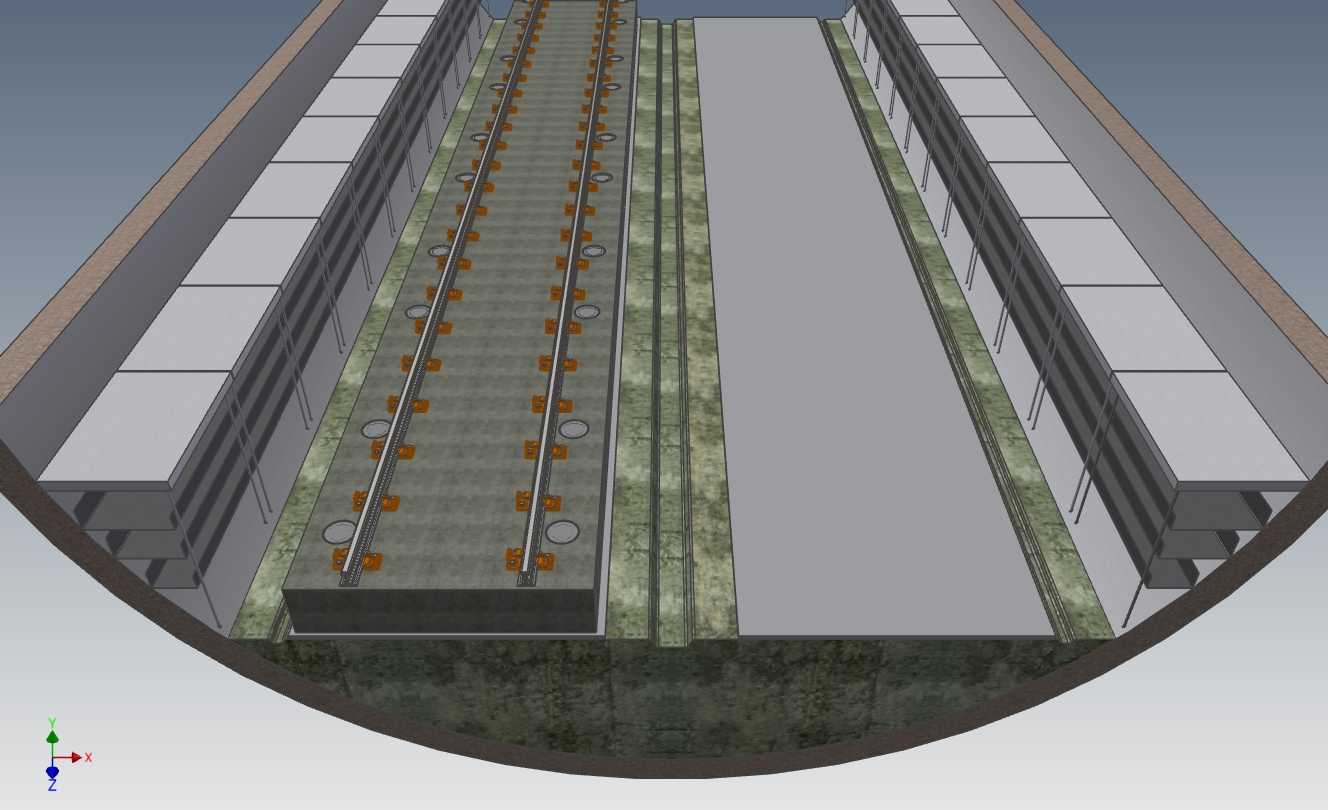

　　设计过程中需要重点控制浮置板的重量与支撑刚度的匹配关系，浮置板自身的重量越大，隔振系统的固有频率越低，隔振效果就越好，但同时也要考虑隧道内的吊装运输能力，不能盲目增加板体厚度与重量，所以预制浮置板的尺寸通常会结合盾构隧道的内部净空、施工吊装设备的额定荷载来确定，单块板的长度、宽度都控制在可运输、可吊装的范围内。这套模型完整呈现了浮置板道床在隧道内的装配关系，从隧道结构、疏散平台、浮置板本体、钢轨扣件到附属沟槽的位置都做了精准还原，能够直观展示浮置板的工作原理与安装状态，对于轨道交通轨道结构的设计人员、施工技术人员来说，可以作为结构布局参考、施工工序模拟的基础模型，也能用于减振方案的展示与技术交底，帮助相关人员快速理解浮置板道床的构造逻辑，避免在设计与施工过程中出现构件碰撞、安装空间不足等问题。在结构受力层面，浮置板不仅要承受列车通过时的动荷载，还要承受自身混凝土结构的静荷载，所以板体内部的钢筋排布也需要结合支撑点位的位置做加强处理，模型中虽然没有直接呈现内部钢筋，但外部的支撑点位、承轨台位置都对应了内部钢筋的加强区域，在后续深化设计时可以基于这个外部模型快速完成内部配筋的建模工作。另外，浮置板两端与普通道床的衔接位置也需要做过渡处理，避免刚度突变导致列车通过时出现晃动感，模型中呈现的板端结构也预留了过渡段的安装接口，能够匹配不同类型道床的衔接需求。
