户外箱变配套钢结构变压器室框架模型

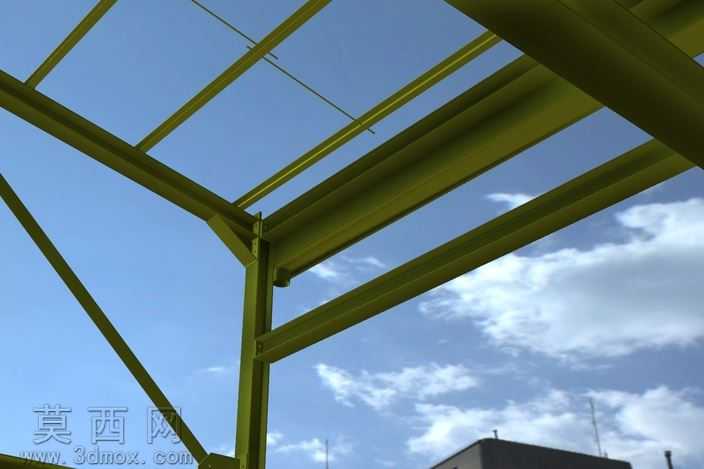

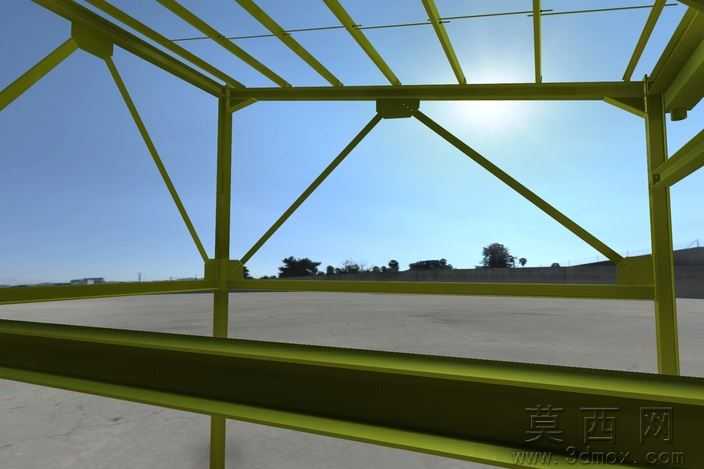

本模型为户外箱式变压器配套的钢结构变压器室承重框架，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循户外电力构筑物的结构设计规范，对每一处型钢构件的连接节点、支撑排布都做了精细化还原。模型主体采用热轧型钢作为核心承重构件，顶部设置多道平行排布的横向主梁，主梁之间通过等间距的纵向次梁完成拉结，形成稳定的顶部承重网格，可满足后续屋面围护结构的安装承重需求。框架的竖向承重柱采用等截面矩形型钢，柱与梁的连接节点处做了加劲肋补强设计，还原真实钢结构焊接节点的结构特征，同时在框架的侧向立面设置多组交叉斜向支撑，斜撑两端分别与竖向柱、横向梁可靠连接，形成几何不变的侧向受力体系，可有效抵御户外风荷载、侧向冲击力对框架结构的影响，提升整体结构的抗侧移性能。材质渲染阶段，针对钢结构表面做了写实化处理，还原户外钢结构常用的橄榄绿防锈涂装质感，调整材质的粗糙度、反光度参数，模拟户外金属构件经自然光照后的哑光漆面效果，同时对构件边缘做了轻微的倒角处理，避免模型棱角过于生硬失真。场景渲染时搭配户外开阔场地环境、晴朗天光环境，通过光影投射直观展现框架的空间层次与结构逻辑，清晰呈现各构件的位置关系与连接方式。设计过程中充分考虑变压器室的实际使用需求，框架内部预留充足的设备安装空间，底部设置通长的横向底梁，既可以作为框架的底部拉结构件，也可作为后续变压器设备安装的基础承重梁，整体结构排布规整，受力路径清晰，所有构件的规格、连接方式都符合户外电力钢结构的施工要求，可用于箱式变压器配套构筑物的方案展示、结构校核、施工交底等场景，能够直观呈现变压器室的钢结构框架构造特点。
