便携式多功能移动储能电源结构设计

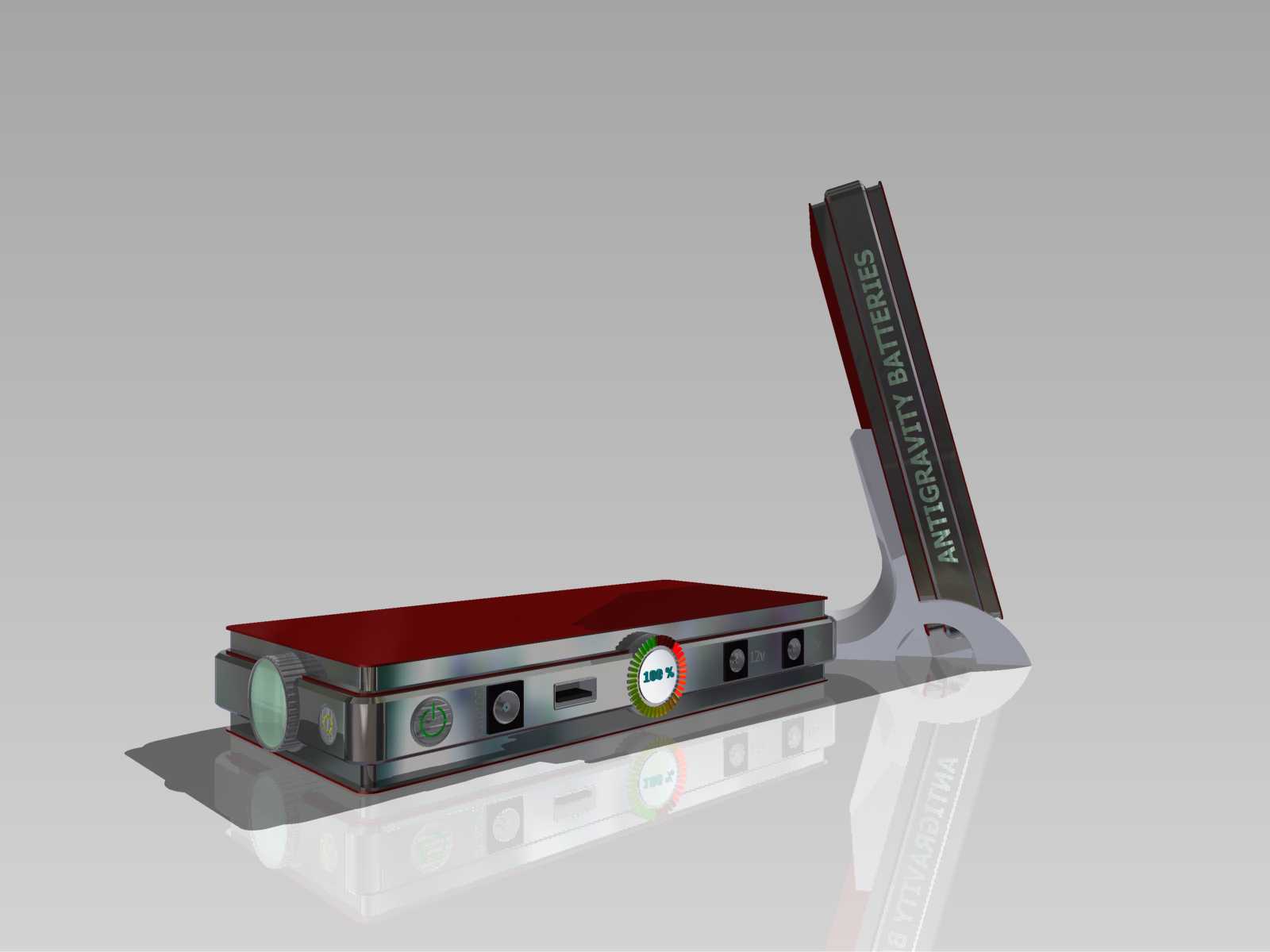

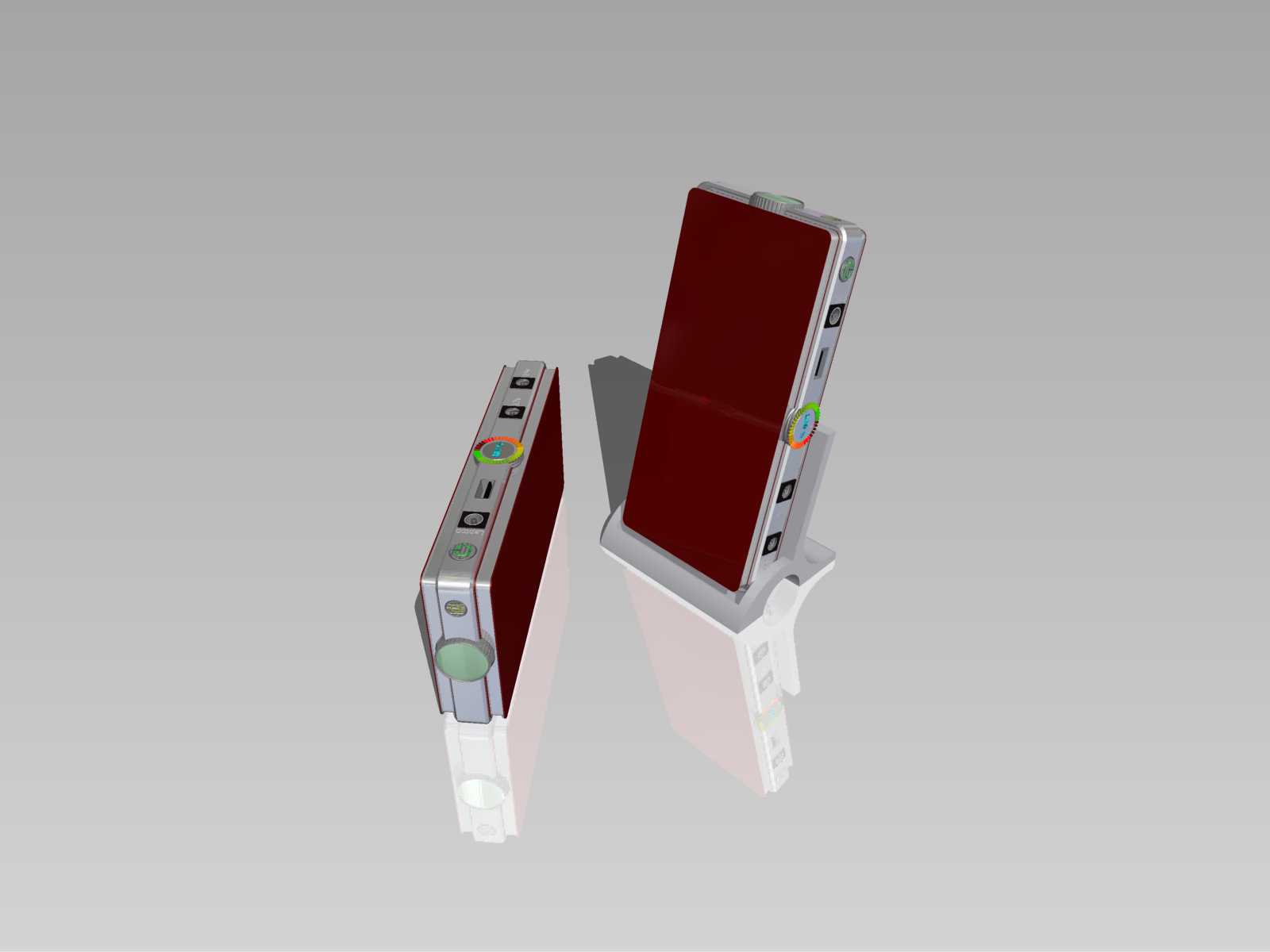

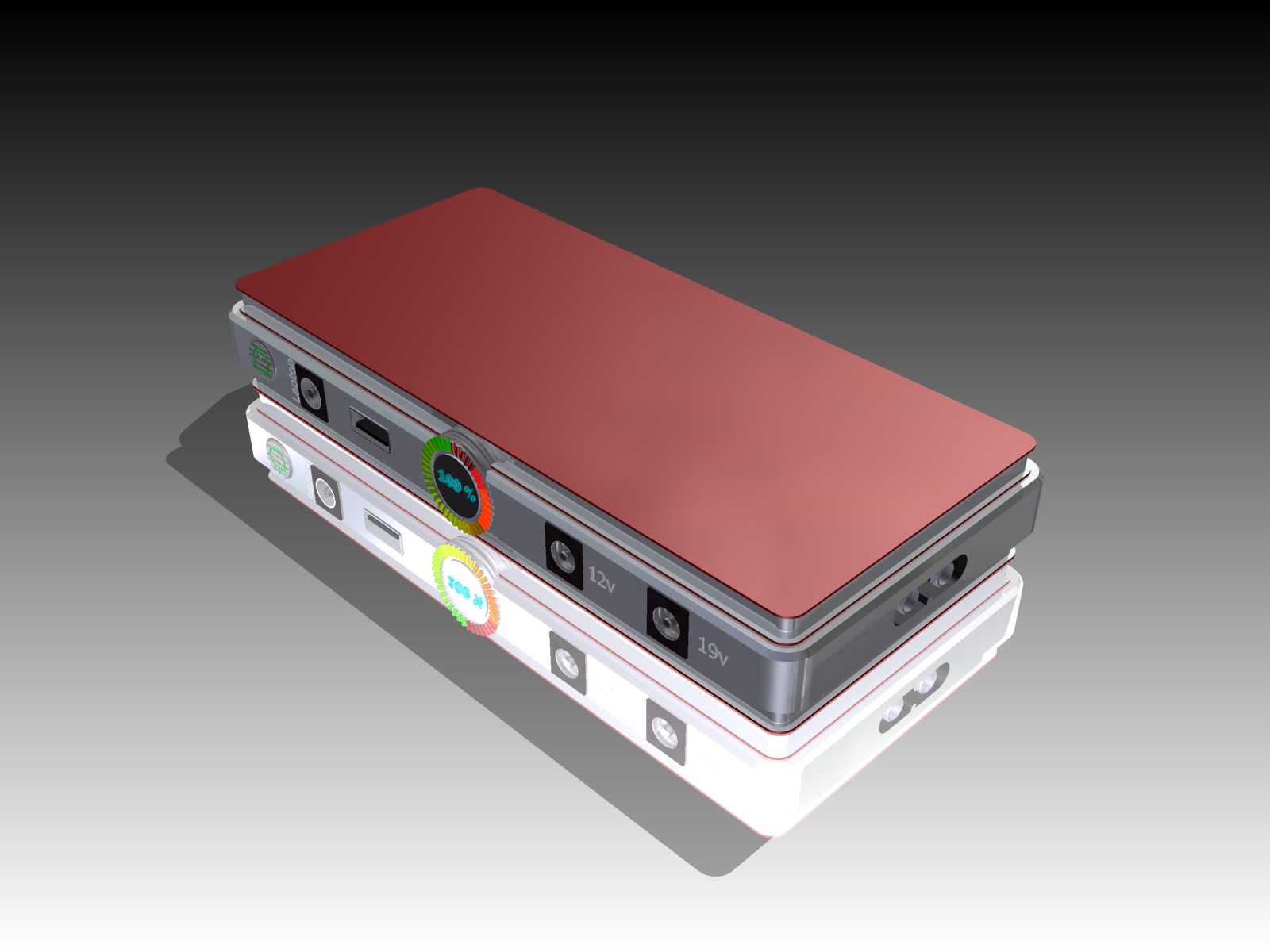

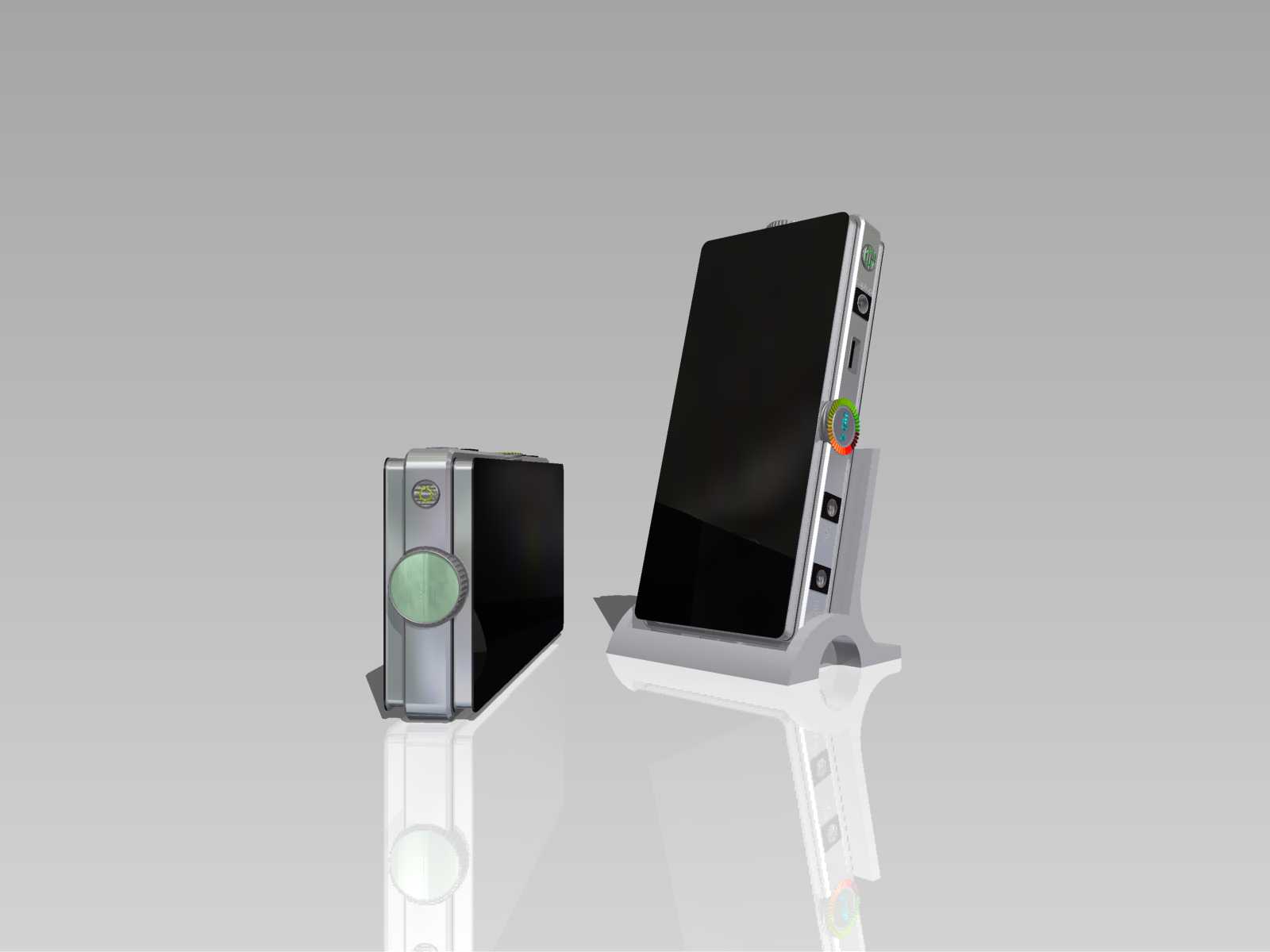

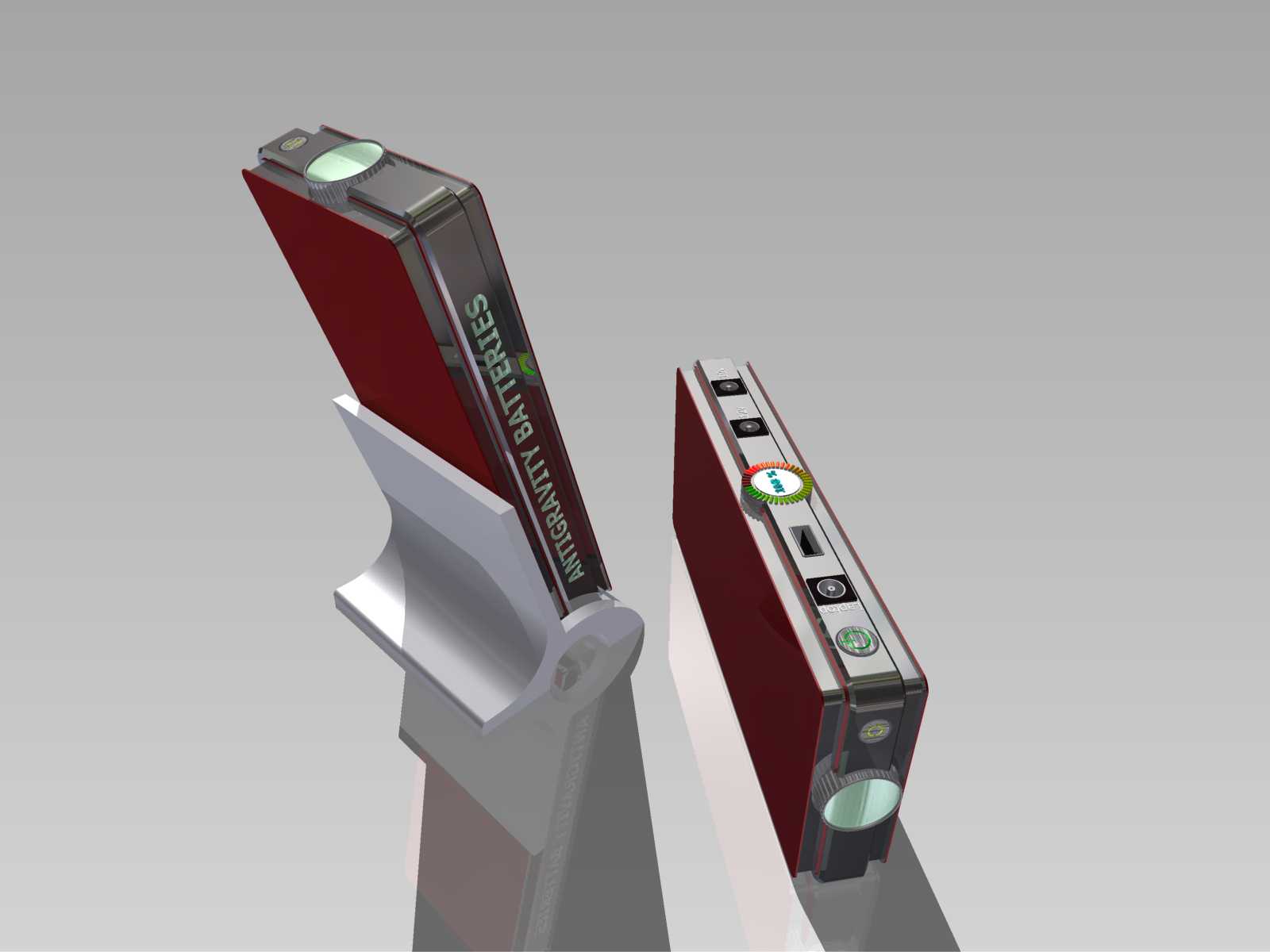

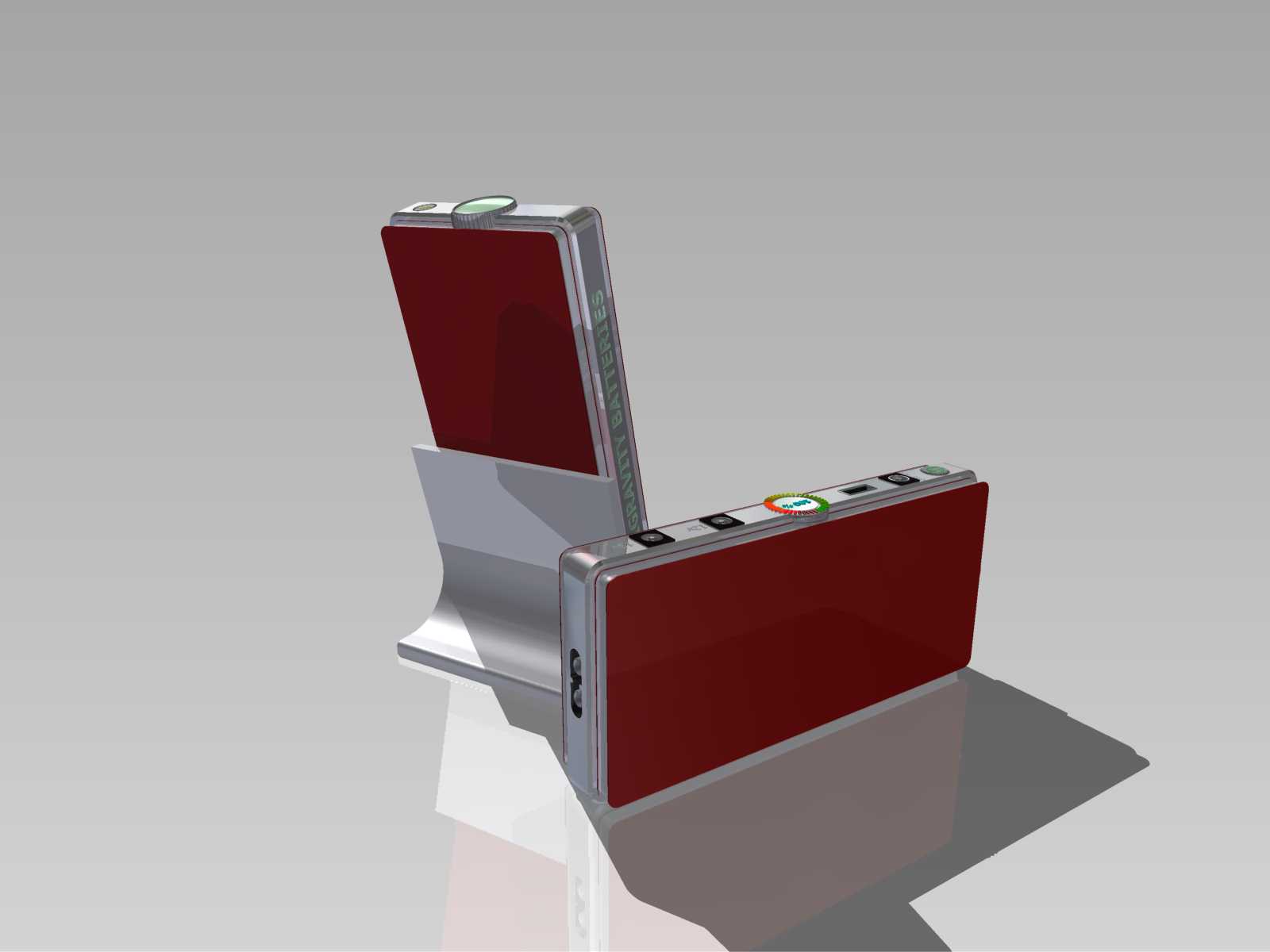

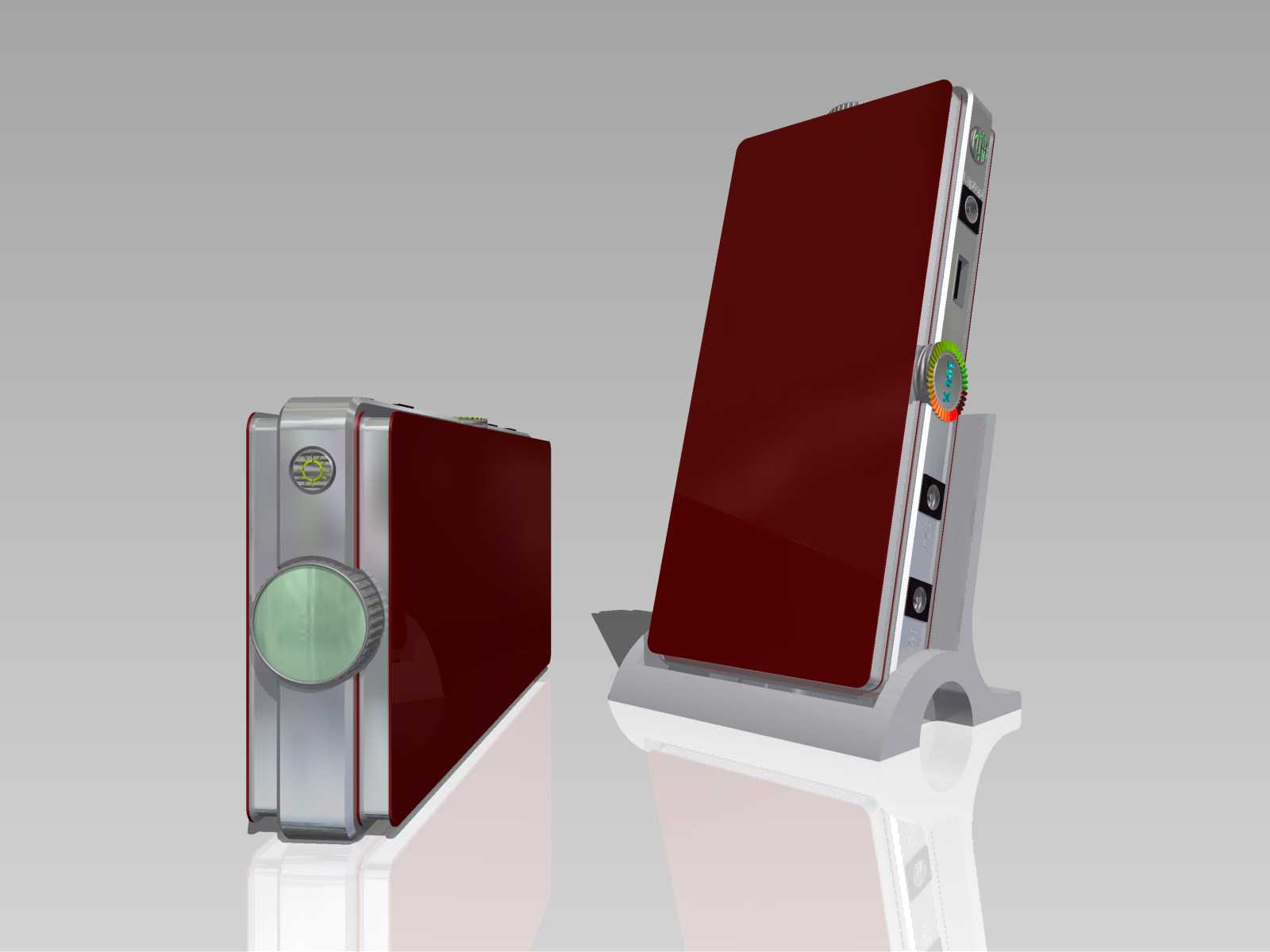

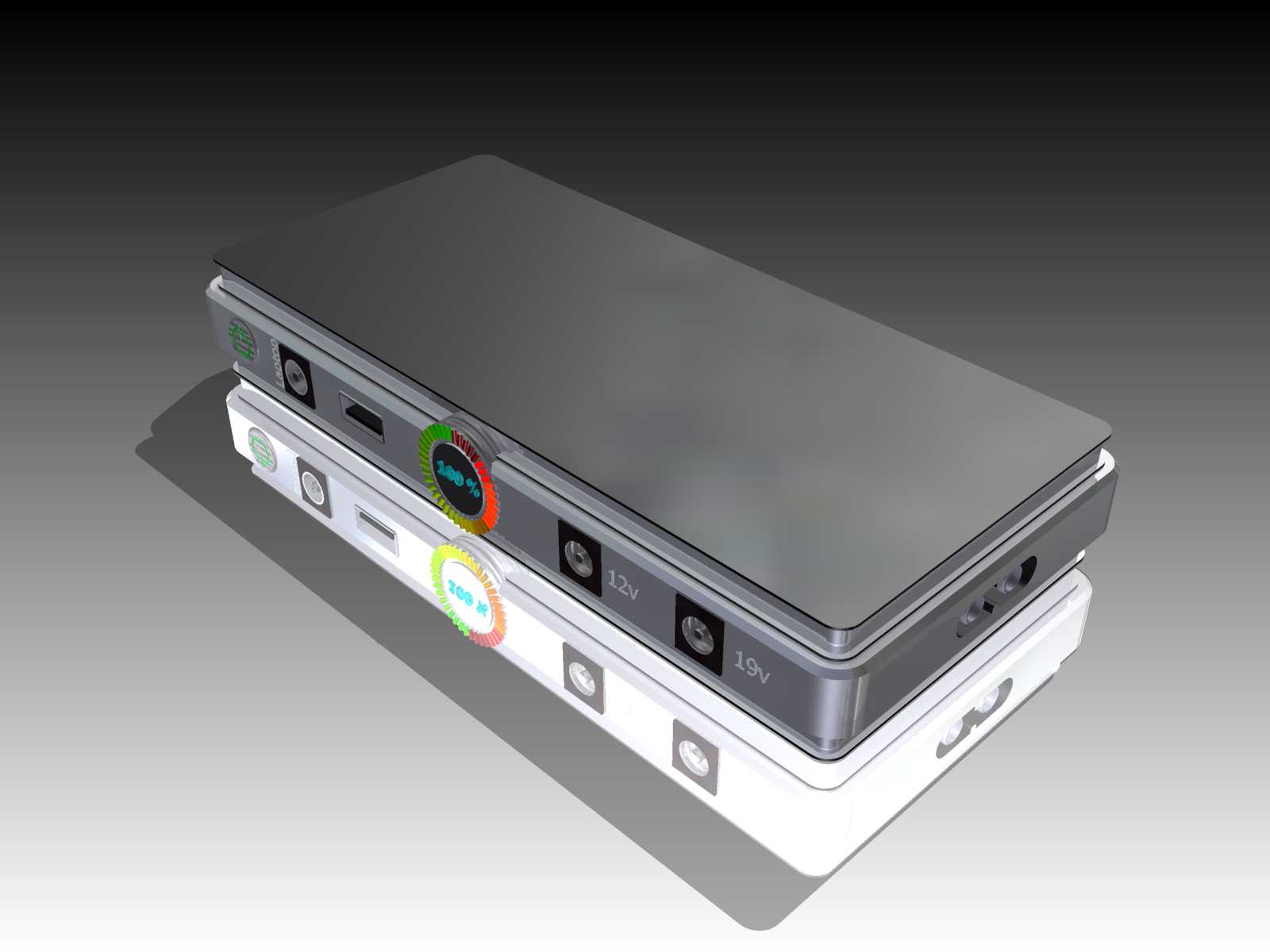

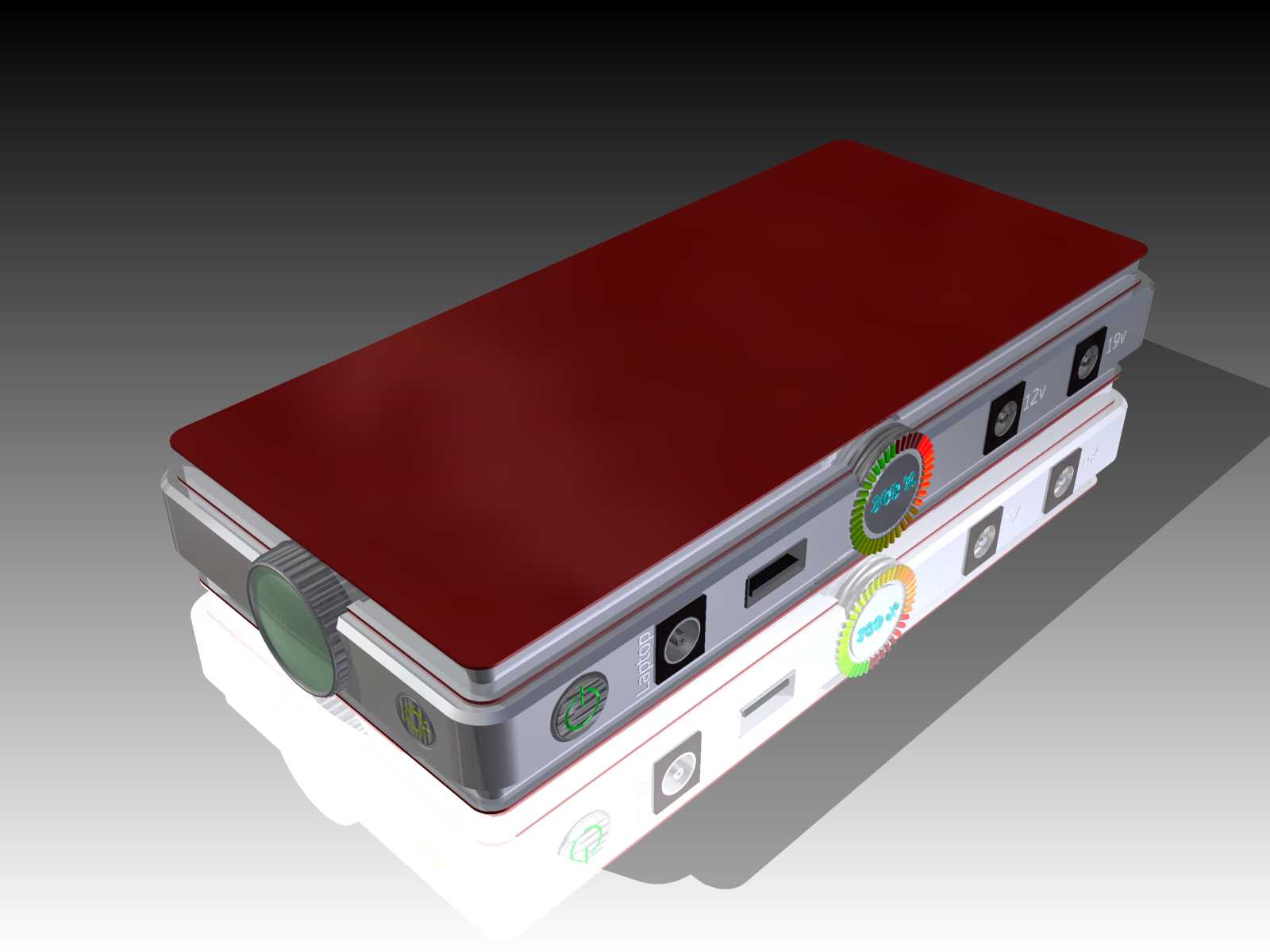

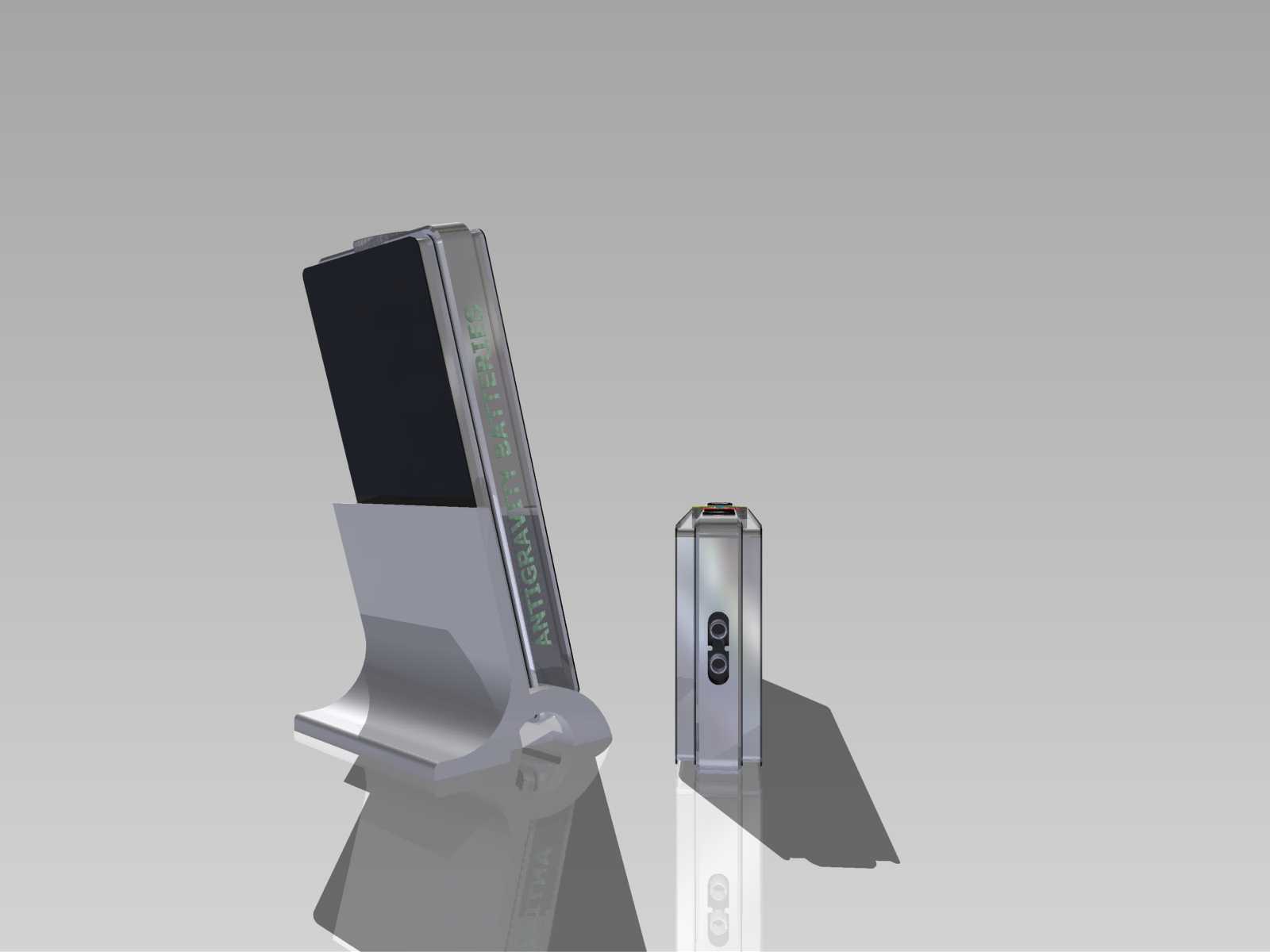

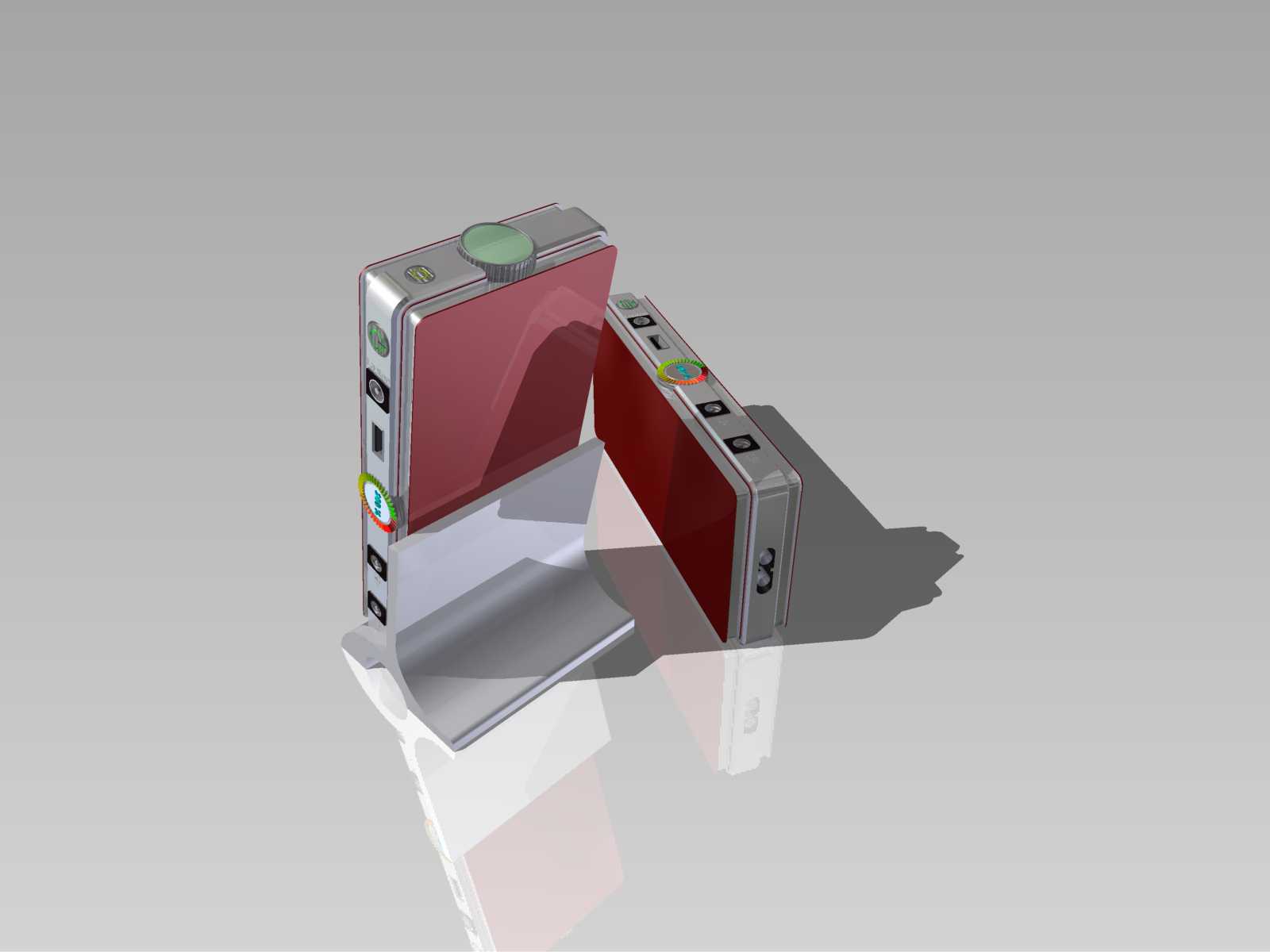

　　这款便携储能供电设备的结构设计，核心围绕户外作业、应急检修、小型移动设备补能的实际场景展开，在做三维结构建模时，首先要明确不同使用场景下的安装与放置边界——日常平置使用时，底部的防滑凸点结构要保证与接触面有足够摩擦力，堆叠放置时上下壳体的定位凸台要精准对位，避免滑落，整体外形采用扁平化长方体布局，厚度控制在单手握持可夹持的范围，长度与宽度适配常规工具包的内隔层尺寸，不会占用过多收纳空间。

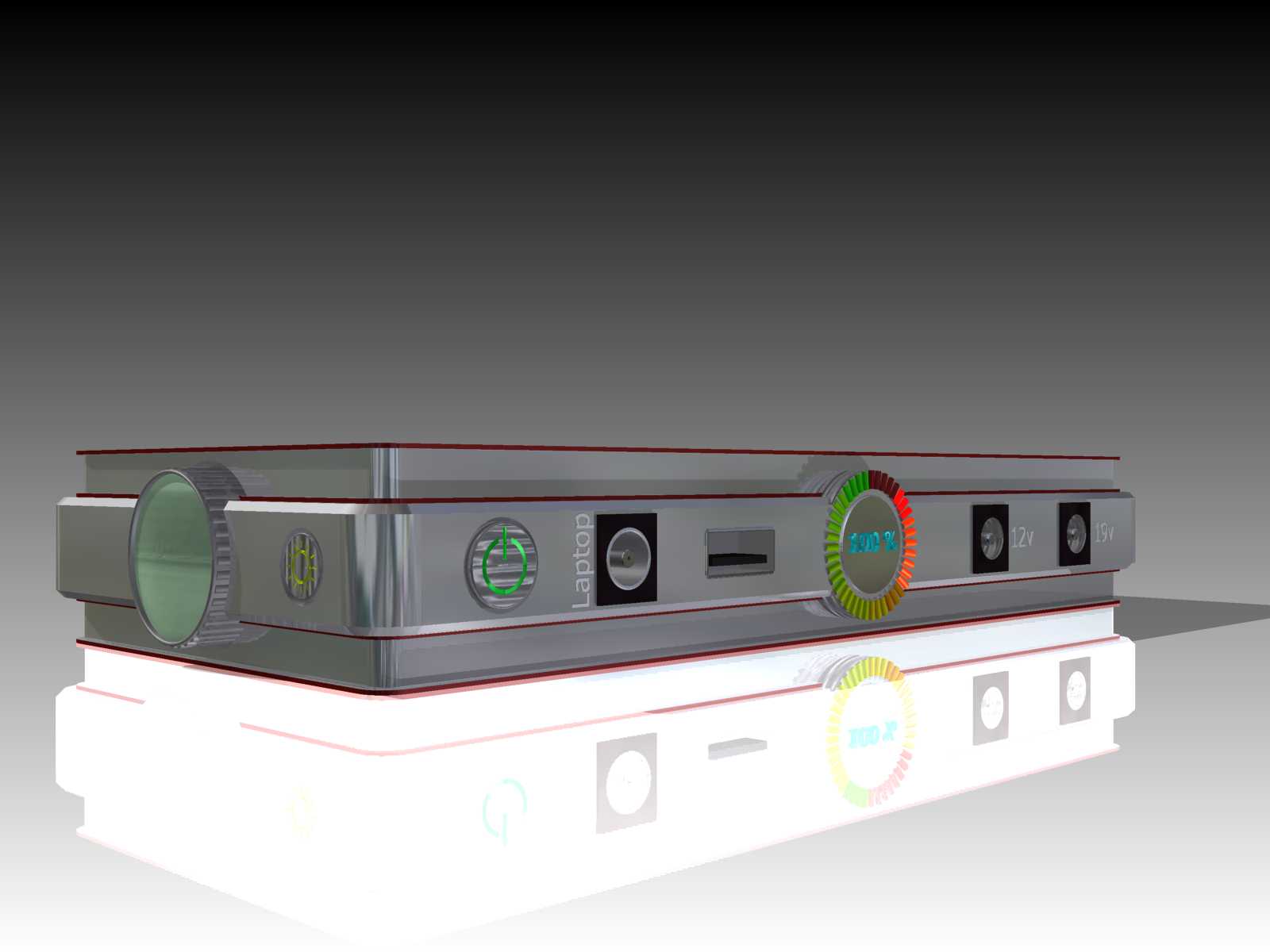

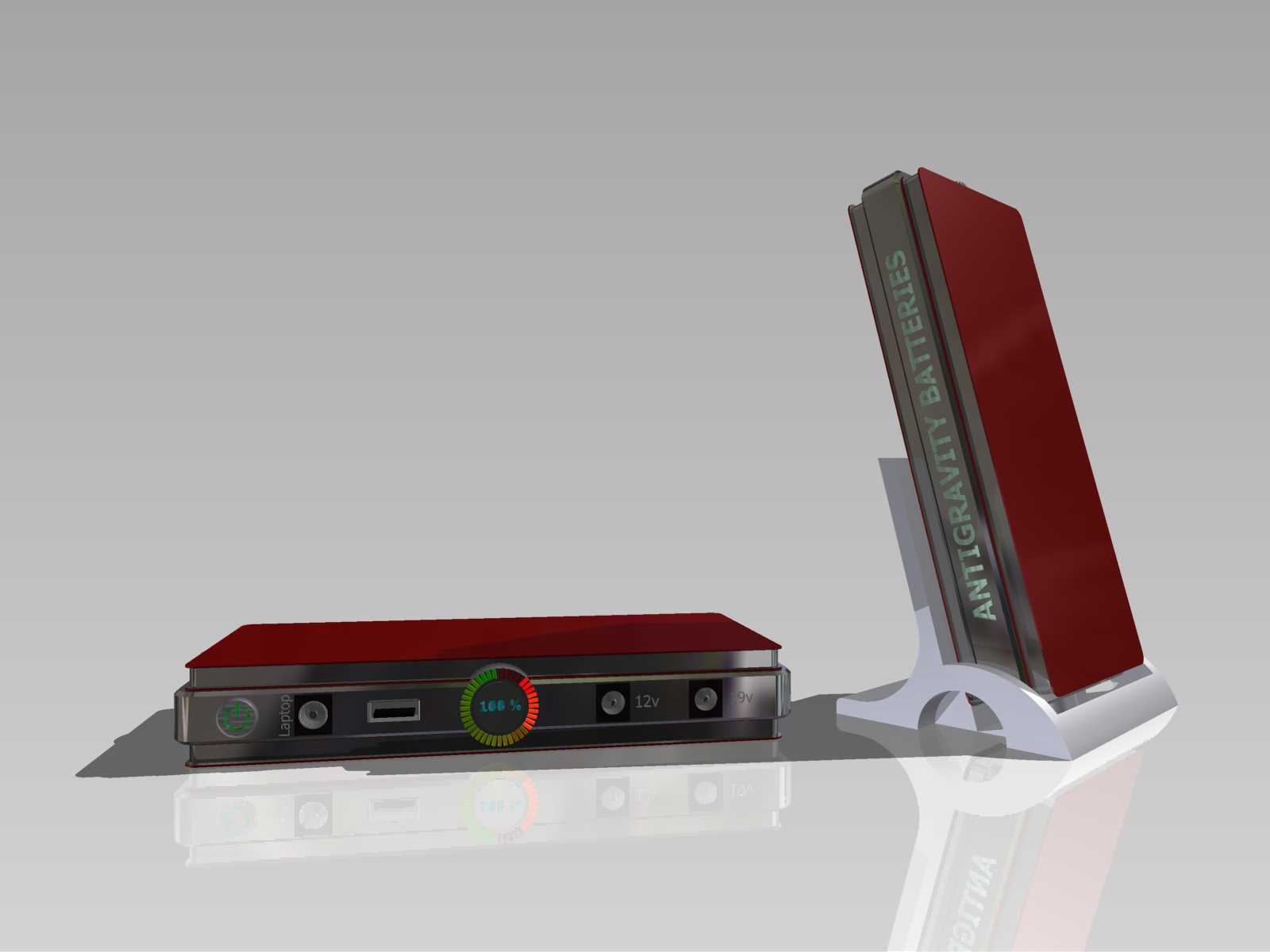

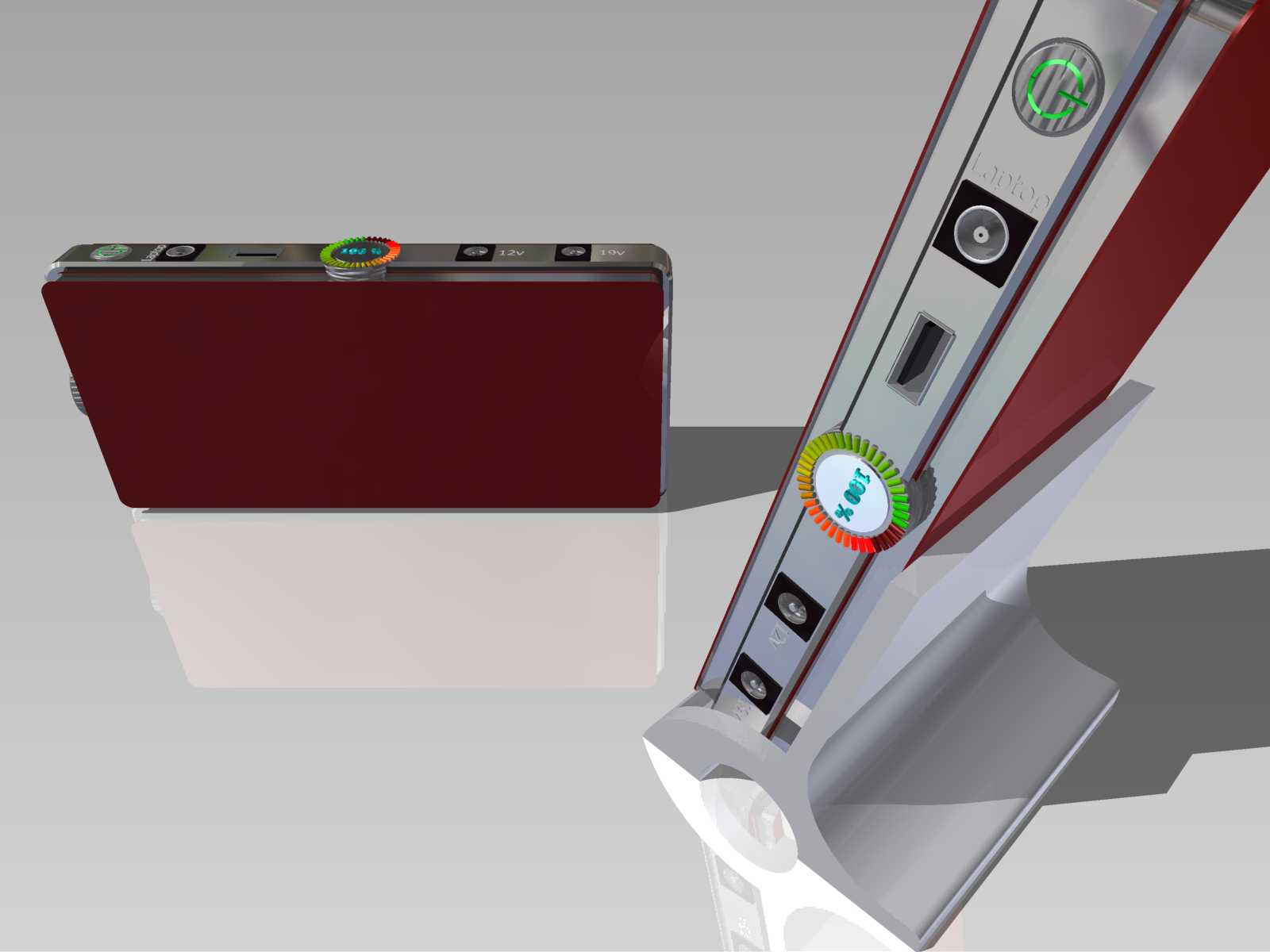

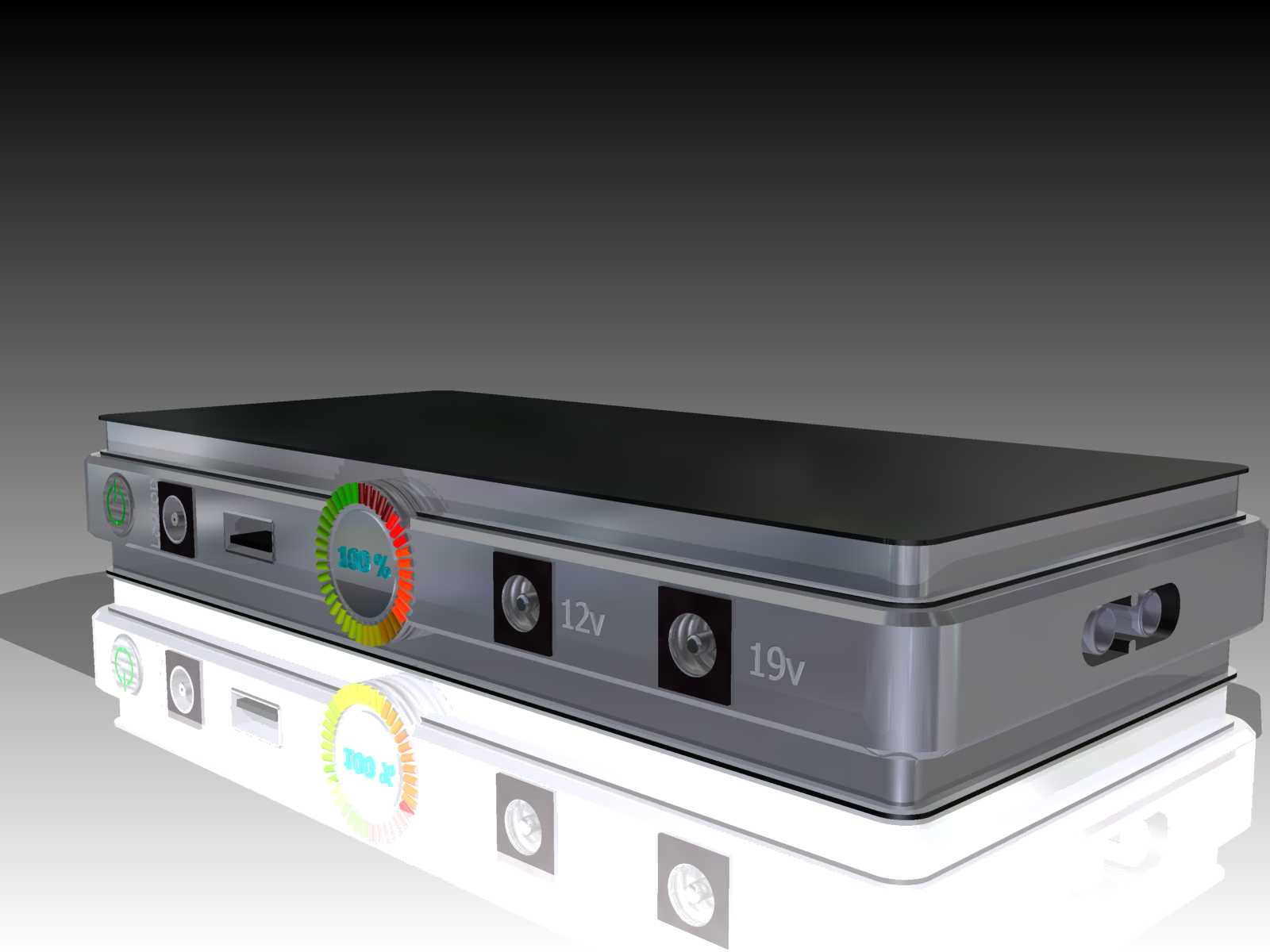

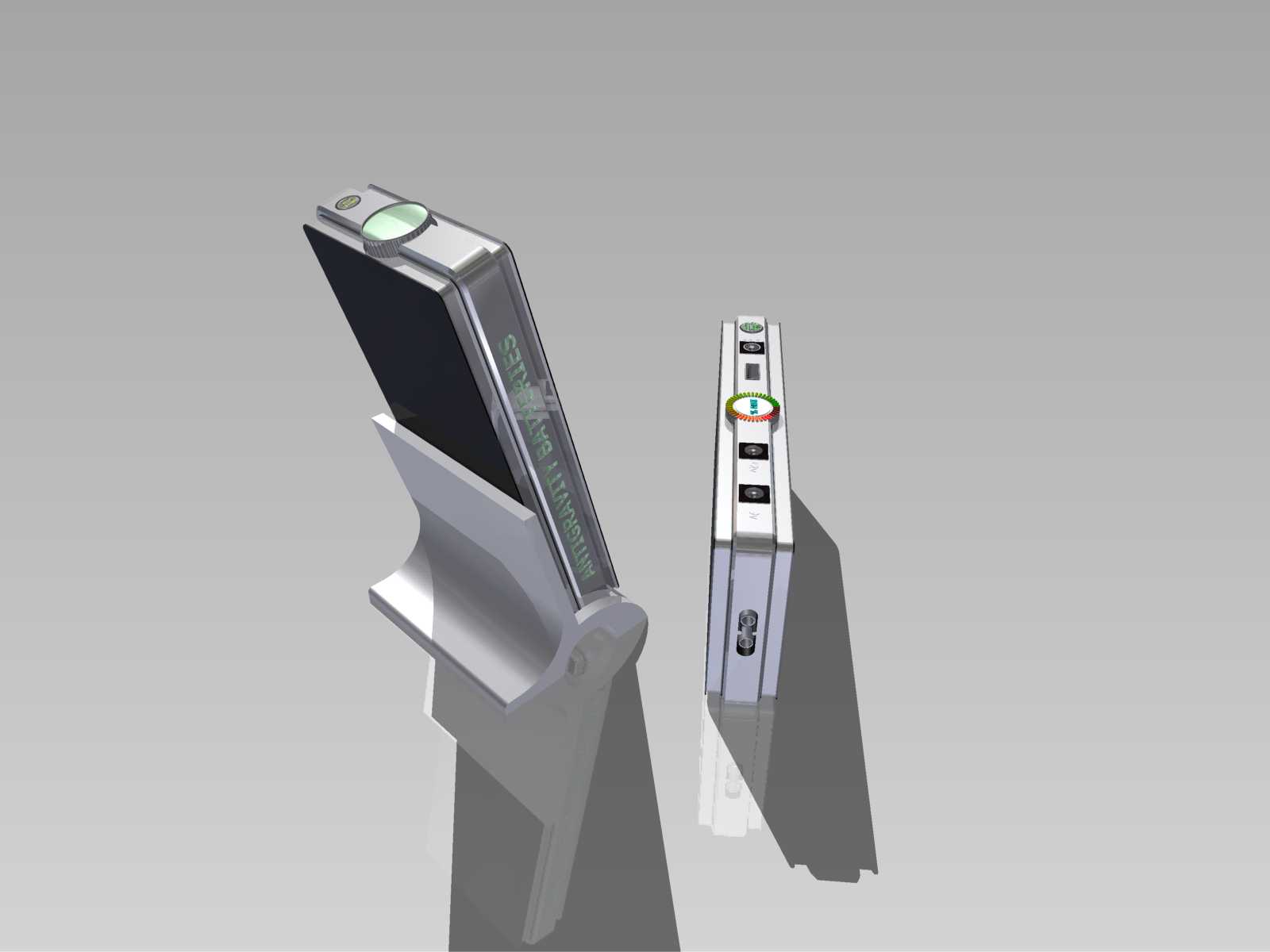

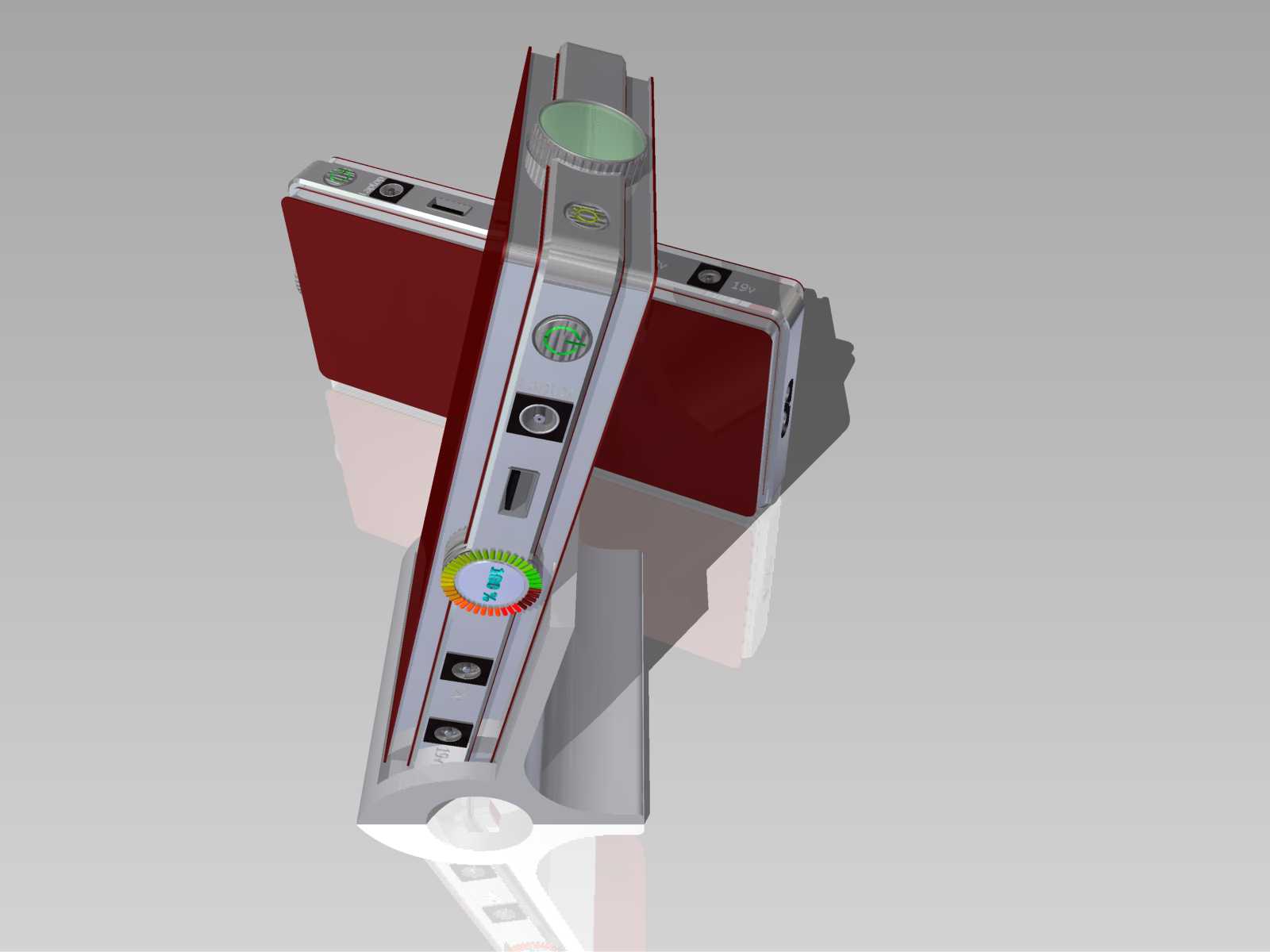

　　从功能实现逻辑来看，设备侧面排布的多规格输出接口，覆盖了常见的低压直流供电需求，建模时要给每个接口预留足够的插拔操作空间，接口周边的壳体做局部加厚处理，避免反复插拔导致的壳体开裂；侧面集成的环形电量指示模块，采用分段式显示逻辑，不需要额外点亮屏幕就能快速判断剩余电量，建模时要考虑指示灯的导光结构，避免光线串扰导致的显示不准，指示环周边做轻微的凹陷设计，既可以保护指示灯表面不被剐蹭，也能在光线较强的环境下提升显示辨识度。

　　外壳的结构设计采用分层组合思路，主体基材选用工程塑料，外表面做薄金属涂层处理，这种结构组合既可以利用塑料的绝缘特性降低整体重量，也能借助金属涂层提升表面抗刮伤能力，同时获得更好的散热表现——在大电流输出工况下，壳体表面可以均匀散出内部电芯产生的热量，避免局部积热。建模时要注意壳体的壁厚均匀性，转角位置做圆角过渡，避免注塑生产时出现缩痕、应力集中的问题，上下壳体的连接采用卡扣加隐藏式螺丝的组合方式，既可以保证装配后的接缝均匀，也能方便后期的维护拆解。

　　内部的电芯排布采用平铺式布局，最大化利用壳体内部空间，同时给控制电路板、接口模块预留足够的布线空间，电芯与壳体之间预留缓冲泡棉的安装间隙，在设备受到意外跌落、冲击时可以吸收冲击力，保护电芯与电路结构。在做结构校验时，要重点核对接口与内部电路板的对位精度，避免出现接口歪斜、插拔卡滞的问题，同时要确认所有操作部件的行程空间，比如复位按键、开关部件的按压行程要在合理范围，不会出现按不动或者卡键的情况。

　　从实际使用的角度出发，这款设备的结构设计兼顾了便携性与耐用性，扁平化的外形可以轻松放入背包、工具袋的侧袋，在户外测绘、设备检修、露营供电等场景下，不需要额外的固定结构就能平稳放置，多接口的配置可以同时给多个小型设备供电，不需要携带多个专用充电器。建模过程中对所有配合面都做了公差校验，保证量产时的装配精度，表面涂层的厚度也在建模时做了预留，避免涂层喷涂后出现装配间隙过小、壳体扣合不严的问题。设备的边角位置做了大圆角处理，既可以提升握持的舒适度，也能在跌落时分散冲击力，降低壳体破损的概率，底部的防滑结构采用对称排布的凸点设计，即使在略有倾斜的工作台面放置，也不会出现滑移的情况。
