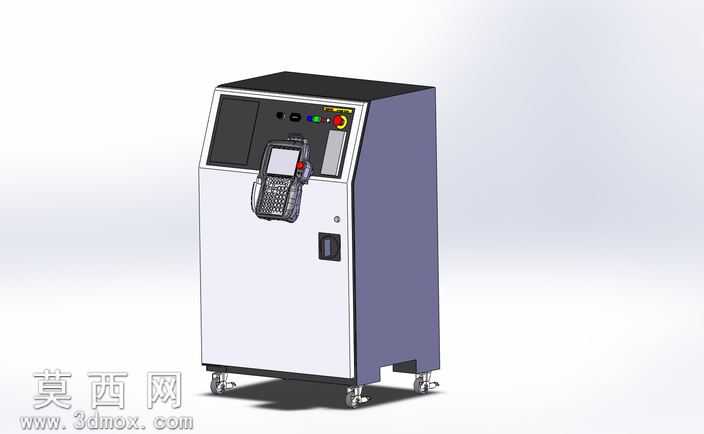

发那科R-30iA机器人控制器三维模型

本模型为发那科R-30iA机器人控制器，是配套发那科工业机器人使用的核心控制柜体，建模过程严格参照实物外观与结构比例完成，整体还原度较高。建模阶段首先梳理柜体的整体尺寸比例，确定立式柜身的长宽高参数，底部脚轮的安装位置、支撑脚的排布都按照实物结构进行1:1比例还原，保证柜体放置状态的稳定性表现准确。柜体主体分为上下两个功能区域，上部为操作与状态显示区，设置有显示屏安装位、状态指示灯组、急停按钮、操作模式切换旋钮，还有示教器的悬挂卡位，示教器模型单独建模，还原了按键排布、手持握柄的外形结构，挂装在柜体侧方的卡位上，和实物安装状态一致。下部为柜体主舱门，设置有门锁结构、内嵌式拉手，舱门的开合缝隙、边缘折边结构都做了细致还原，柜体侧面做了分色处理，还原实物的灰白双色外观，顶部的封板、边角的圆弧过渡都做了精细化处理，避免生硬的直角结构。材质渲染阶段，柜体主体采用哑光冷轧钢板材质，还原工业电气柜的磨砂金属质感，按钮部分做了分色处理，急停按钮为醒目的红色，状态指示灯分别对应红、绿、黄三色，示教器的屏幕部分采用半亮的玻璃材质，按键做了哑光塑料质感，底部脚轮采用黑色橡胶搭配金属支架的材质，还原脚轮的可移动结构特征。模型结构上完整还原了控制器的外部安装结构，所有外部可见的操作部件、接口区域、支撑结构都没有遗漏，内部结构因属于外部展示模型未做过度还原，重点突出柜体的外部装配特征与工业设计细节，可用于工业机器人工作站布局仿真、产线可视化展示、教学演示等场景，能够直观呈现发那科R-30iA控制器的外观形态与安装尺寸，帮助设计人员快速完成机器人工作站的柜体布局排布，也可作为工控设备外观设计的参考案例使用。
