助力平衡机械臂操作机构设计

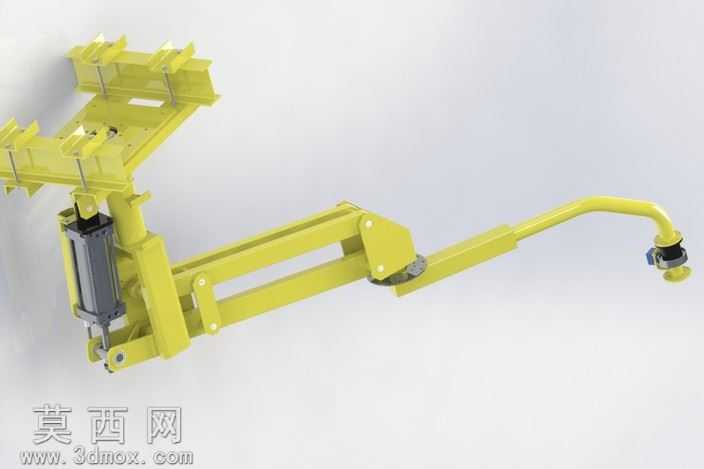

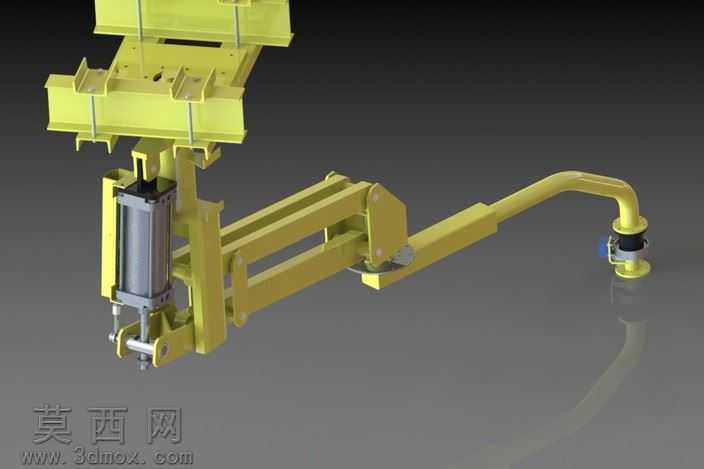

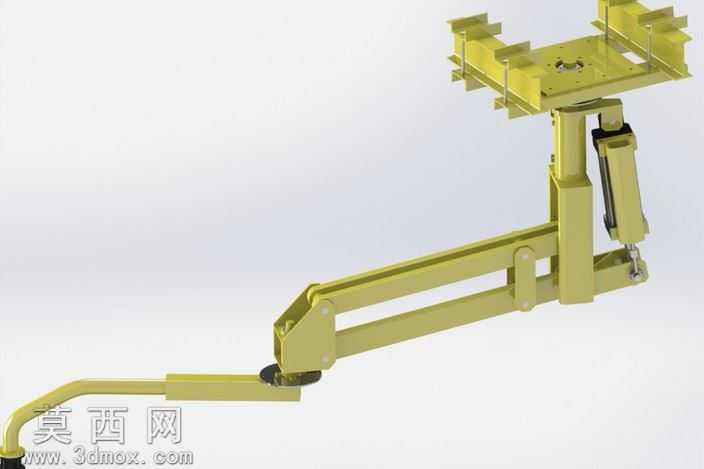

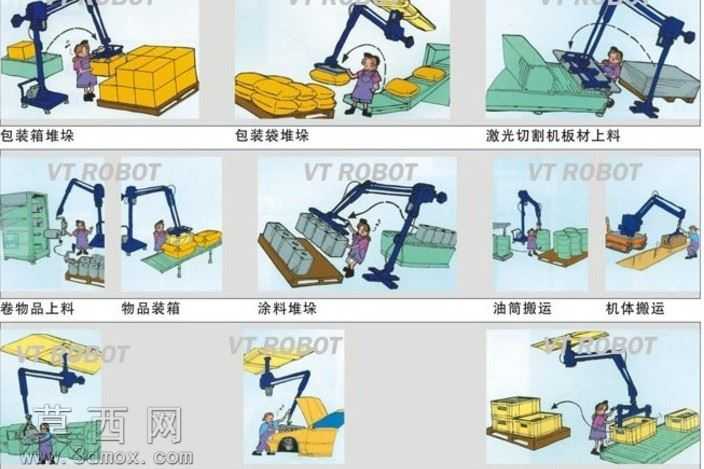

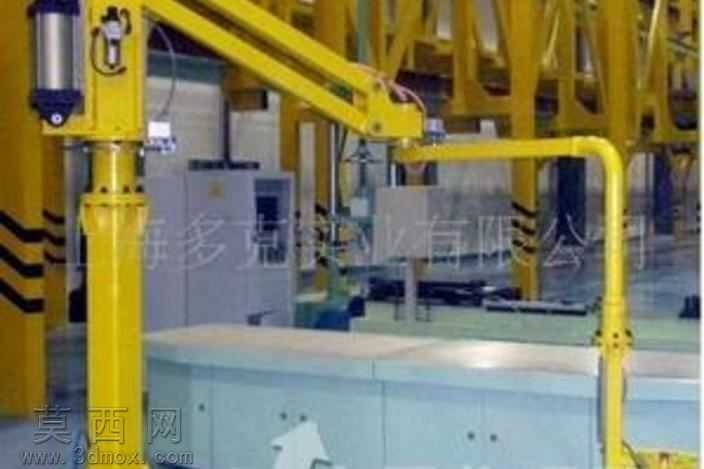

本模型为助力平衡机械臂操作机构，采用三维建模软件完成全参数化设计，所有零部件均按照实际工业生产的加工尺寸进行1:1还原建模，整体装配关系完整，无干涉、无缺失特征，可直接用于结构验证、方案演示与后续生产参考。模型整体采用悬挂式安装结构，顶部设置多组安装挂板与加强筋结构，可适配不同规格的生产线顶部吊挂梁，安装板预留了多组标准螺栓孔位，方便现场安装调试时的位置调整，挂板下方通过铰接支座连接主臂架结构，铰接位置配置了耐磨衬套的安装位，可有效降低长期往复摆动带来的结构磨损，延长设备使用寿命。臂身主体采用箱型折弯焊接结构设计，在保证整体结构强度的同时尽可能降低臂身自重，减少驱动负载，臂架之间采用多组平行四边形连杆结构，保证末端执行器在整个作业行程内始终保持水平姿态，无需额外调整角度即可完成工件的取放作业，大幅降低操作人员的操作难度。驱动部分采用标准气动气缸作为动力执行元件，气缸两端采用万向铰接结构连接，可适配臂架摆动过程中的角度变化，气缸选型匹配臂架的作业负载与行程范围，可实现末端负载的重力平衡，让操作人员仅需很小的操作力即可带动负载完成升降、平移、回转等全范围动作，有效降低重体力搬运作业的劳动强度。末端配置了真空吸盘式执行器，通过弯臂结构延伸作业范围，弯臂采用流线型弯管结构，在保证结构刚度的同时优化了操作视野，末端吸盘配置了缓冲连接结构，接触工件时可实现柔性贴合，避免刚性接触刮伤工件表面，同时预留了快换接口，可根据不同的工件类型快速更换夹爪、吊钩等不同的执行末端，适配多品类工件的搬运作业需求。建模过程中对所有钣金件、机加工件、标准件都做了精细化的特征还原，钣金件的折弯圆角、焊接坡口、安装孔位都按照实际工艺要求绘制，标准件如气缸、螺栓、铰接轴、吸盘等均采用对应型号的标准模型，材质渲染上区分了金属结构件的漆面质感、气缸缸筒的金属质感、密封件的橡胶质感、吸盘的硅胶质感，整体渲染效果真实直观，可清晰展示设备的整体结构与作业原理。该机构可广泛应用于生产线工件上下料、重型工件移载、装配工位辅助搬运等场景，通过平衡重力的设计实现省力操作，兼具结构稳定、操作灵活、适配性强的特点，可有效提升生产作业效率，降低人工搬运的作业风险。
