带安全防护操作场景的普通卧式车床

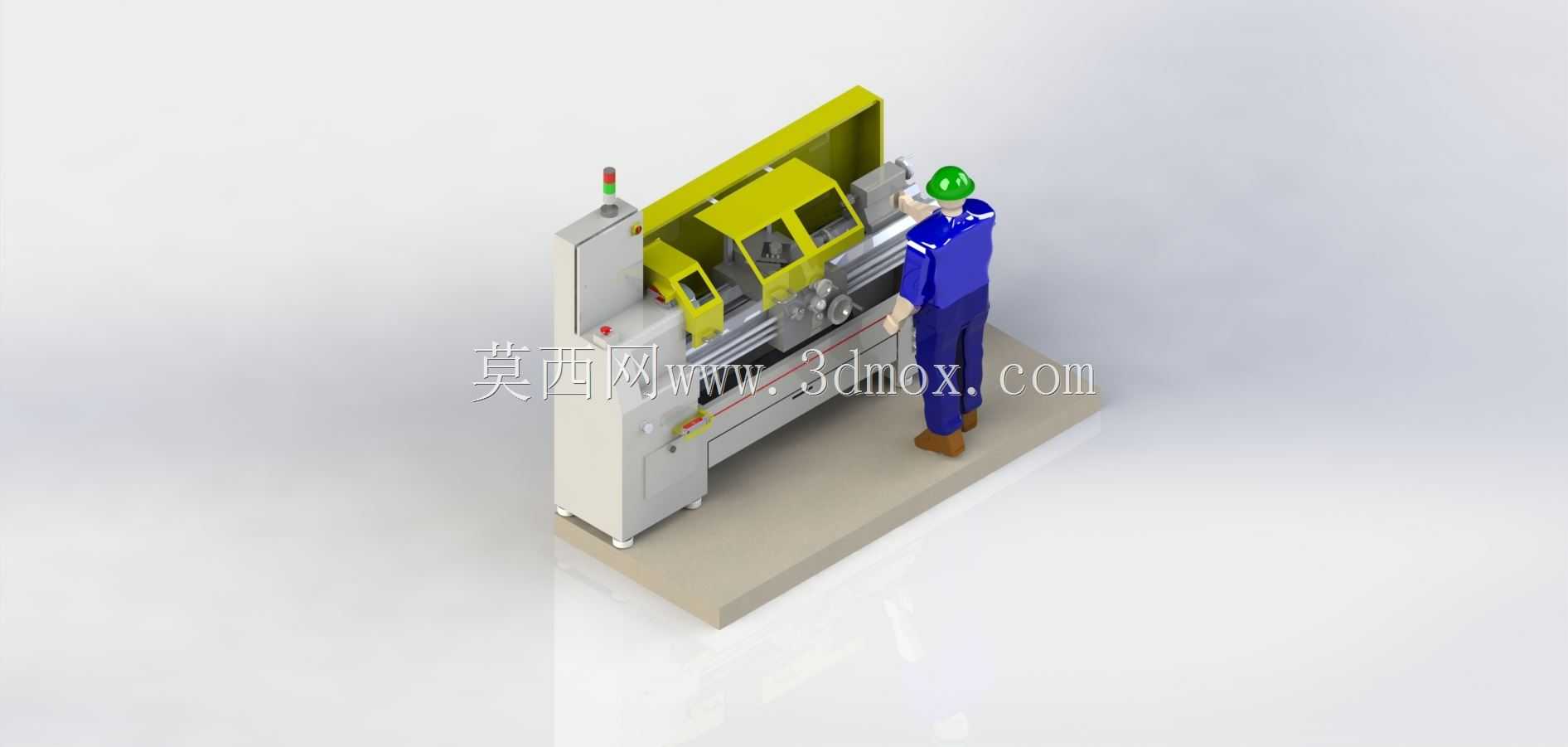

　　这套三维结构完整还原了普通卧式车床在生产车间内的实际操作状态，没有做过度的外观美化，所有结构细节都贴合车间在用设备的真实形态。从应用场景来看，这类车床是机械加工车间的核心通用设备，承担轴类、盘类零件的外圆、内孔、端面、螺纹、成型面切削加工任务，不管是单件小批量的工装夹具制作，还是中等批量的通用零件粗精加工，都能适配，在五金加工、设备维修、零部件试制、职业院校实训场景中都有极高的出镜率。

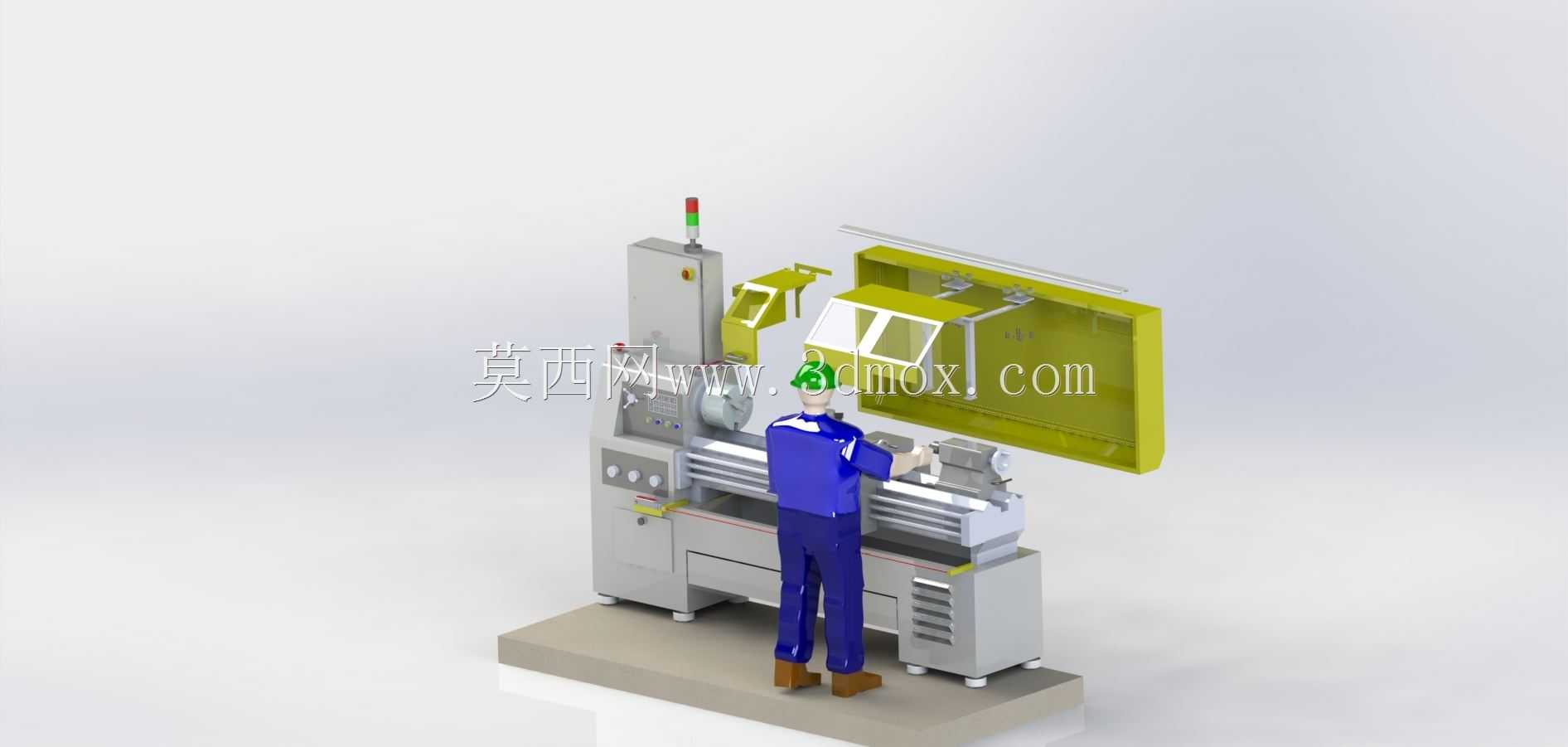

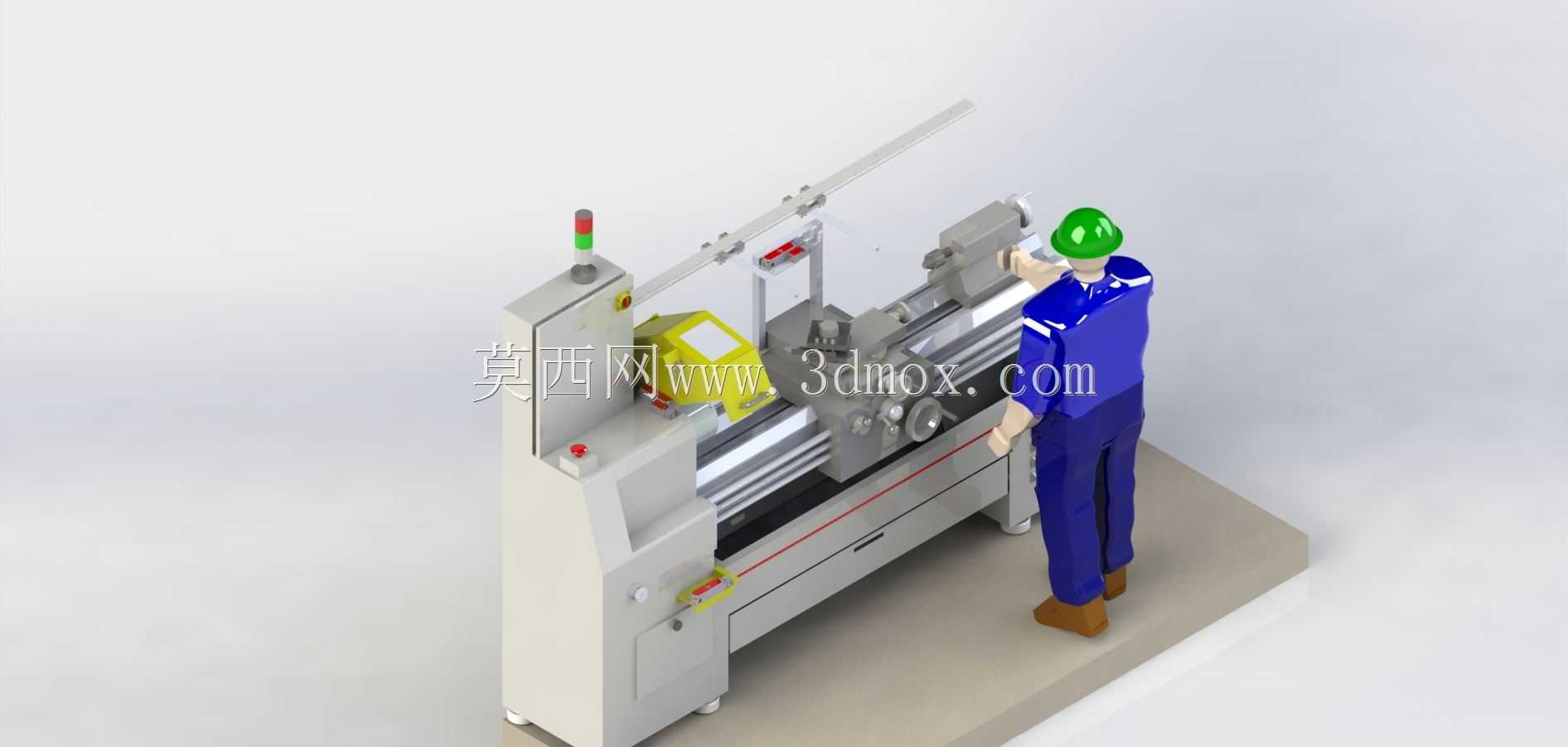

　　从功能特性来看，模型完整还原了车床的核心功能模块：床身作为整体承载基础，采用水平导轨布局，保证溜板箱纵向移动的直线度；主轴箱位于床身左侧，内置变速传动结构，可输出不同转速匹配不同材质、不同刀具的切削需求；进给箱连接主轴与光杠、丝杠，将主轴的旋转运动转化为刀架的进给运动，可根据加工螺距、进给量调整传动比；溜板箱搭载横向、纵向进给机构，配合四方刀架可实现手动与自动进给切换，完成不同走刀路径的切削动作；尾座位于床身右侧导轨上，可沿导轨纵向调整位置，顶尖用于支撑长轴类零件的尾端，也可安装钻头、铰刀完成孔加工工序。模型中还还原了设备的安全防护细节：床头位置的三色状态灯可直观反馈设备运行、待机、故障状态，导轨旁的安全防护挡板可阻挡切削过程中飞溅的切屑，避免烫伤操作人员，操作侧的急停按钮布置在伸手可及的位置，遇到异常可快速切断设备动力。

　　从设计思路来看，建模时优先保证各运动部件的装配关系准确，没有出现结构干涉：主轴轴线与尾座顶尖轴线的同轴度符合普通车床的精度要求，导轨面的安装基准、各操作手柄的操作空间都按照实际操作需求预留，操作人员模型的站位符合安全操作规范，站在床身侧方的操作位置，既可以方便操作进给手柄、调整刀架位置，也能避开卡盘旋转、切屑飞溅的危险区域，设备周边预留的操作空间满足车间设备布局的安全距离要求，不会出现操作时磕碰周边设施的问题。

　　从安装边界与外形尺寸来看，这类普通卧式车床的整体长度根据加工行程不同通常在2米到3米区间，宽度约1米，高度约1.5米，安装时需要提前浇筑混凝土地基，预留地脚螺栓安装孔，保证床身水平度，避免长期运行出现导轨变形影响加工精度；设备后侧需要预留电气线路、冷却管路的排布空间，操作侧预留至少0.8米的操作通道，尾座侧预留足够的上下料空间，方便长轴类零件的装夹拆卸。模型中还原的冷却管路、切屑收集区域的结构，也贴合实际设备的配套设计，切削液可通过管路输送到切削区域，带走切削热量、冲刷切屑，最终回流到床身下部的切削液箱循环使用。

　　对于结构设计从业者来说，这个模型可以作为机加工车间布局、车床安全改造、实训教学演示的参考载体，各部件的装配逻辑、操作空间的预留方式都符合实际生产要求，没有脱离实际设备的臆造结构，能直观展现卧式车床的操作逻辑与结构组成。
