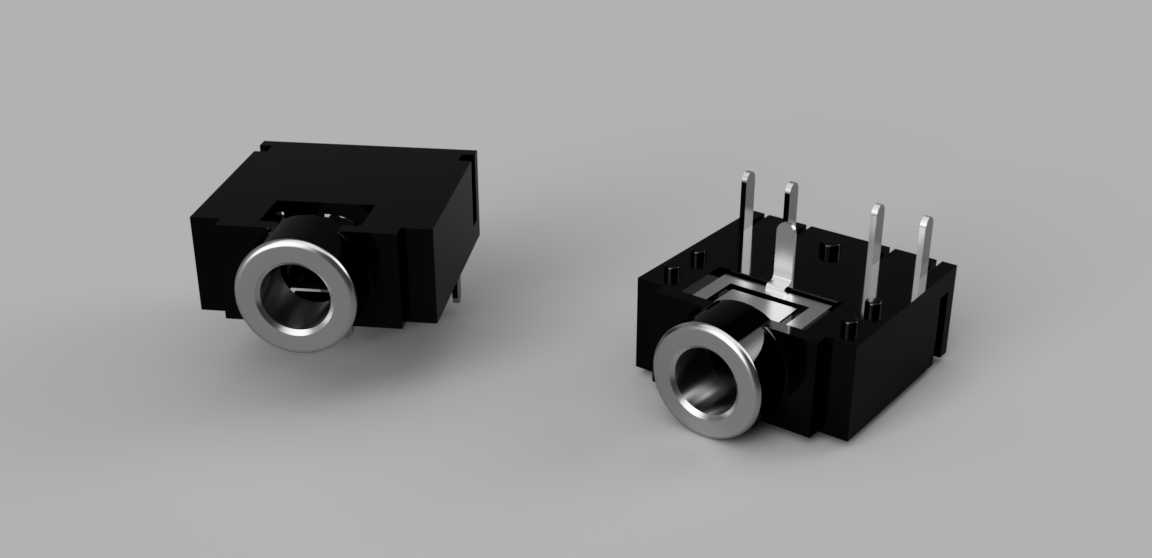

3.5毫米立体声耳机音频接插座结构设计

　　日常接触到的各类音频设备里，3.5mm立体声耳机插座是出镜率极高的板载接插件，从桌面音频功放、便携多媒体播放器、电脑主板音频接口，到工业控制终端的音频调试端口、车载影音外接接口，甚至部分老式对讲机的耳机接驳位，都能看到这类接插件的身影。它的核心作用是实现音频信号的稳定物理接驳，让公头插入后完成左右声道、公共接地端的可靠导通，同时在插头插入时能触发内部检测弹片动作，切断设备自带扬声器的输出回路，避免音频信号同时从外放和耳机输出造成的功率损耗与串扰问题。

　　做这个结构设计的时候，首先要考虑的是公头插拔的手感与寿命，金属套部分采用卷边收口设计，内壁做光滑倒角处理，既能保证插头插入时的导向顺畅，不会出现卡滞刮擦公头镀层的问题，也能在多次插拔后维持金属外圈的圆度，避免长期使用后出现接口松垮、接触不良的问题。内部的接触弹片选用弹性铜合金材质，表面做镀镍打底再镀金的处理，既保证导电性能稳定，减少音频信号传输过程中的接触损耗，也能抵御日常使用环境中的潮气侵蚀，避免弹片氧化造成的接触杂音、声道断续问题。弹片的弯折角度经过反复调校，插入公头时的接触压力控制在合理区间，既不会因为压力过大导致插拔手感生涩、加速公头镀层磨损，也不会因为压力过小造成接触松动，晃动插头时出现声道断连的情况。

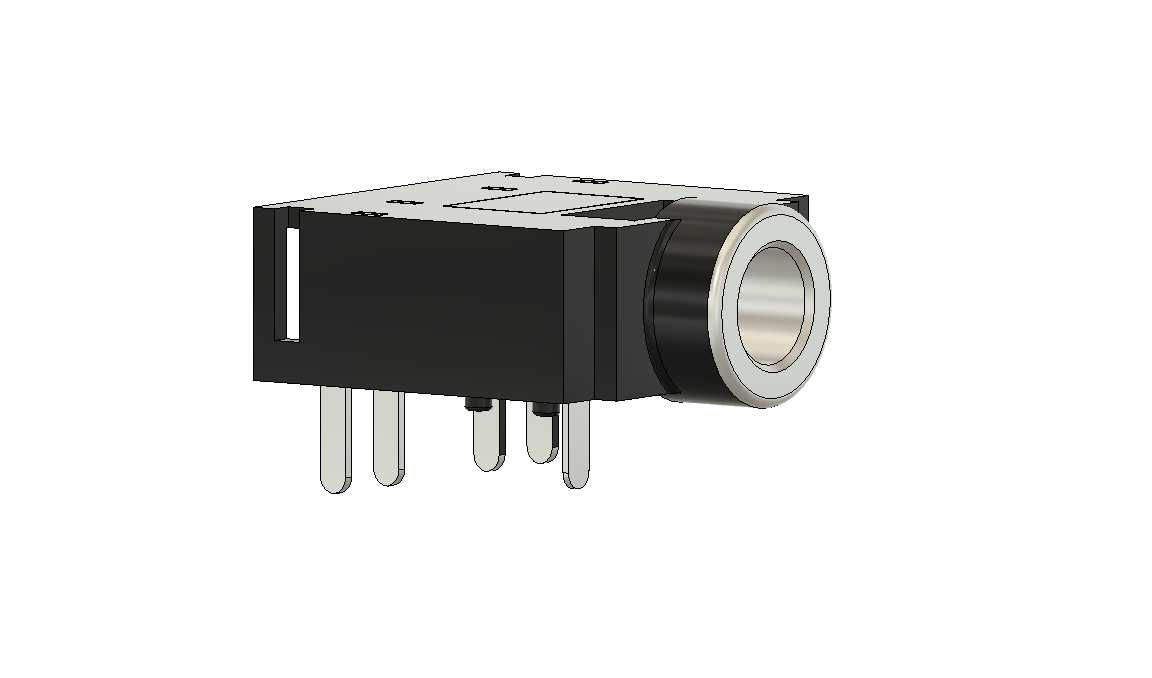

　　从安装边界来看，这款插座采用直插式DIP封装设计，四个定位插针的间距符合常规PCB板的孔位设计规范，插针长度预留了波峰焊所需的吃锡余量，过波峰焊时不需要额外做治具遮挡就能完成可靠焊接，不会出现连锡、虚焊的问题。插座本体采用耐高温的黑色工程塑料注塑成型，能承受波峰焊过程中的高温冲击，不会出现壳体变形、内部弹片移位的问题。本体的外形尺寸做了紧凑化设计，在满足内部结构排布的前提下尽可能压缩占用的PCB板面积，适配高密度布板的便携设备设计需求，插座本体的定位柱与PCB上的定位孔配合，焊接前可以直接卡在板上完成预固定，不需要人工手扶对位，能有效提升SMT后段插件工序的装配效率。

　　设计过程中还要考虑误操作的防护，比如插头斜向插入时的受力情况，金属外圈与塑料本体的结合处做了加厚加强筋处理，斜插受力时不会出现塑料壳体开裂、金属外圈脱落的问题。内部的弹片之间设置了绝缘隔离挡墙，哪怕公头插入时带一定角度偏移，也不会造成相邻弹片触碰短路，避免出现左右声道串音、信号短路烧坏前端音频放大电路的问题。插座尾部的焊盘位置做了防焊锡溢流的挡边设计，焊接时焊锡不会顺着插针流到插座内部，造成弹片卡滞、接触失效的问题。另外，这款插座的插拔寿命按照行业通用标准做了冗余设计，能满足至少五千次的反复插拔需求，覆盖消费类电子、工业设备的全生命周期使用要求，不需要在设备使用周期内更换接口组件。在实际选型应用中，这款插座可以直接适配市面上所有标准3.5mm三段式立体声耳机插头，不需要额外做结构适配，对于需要预留音频外接端口的设备来说，能直接套用成熟的PCB封装，减少结构设计阶段的重复建模工作量，也能降低后续开模、试产阶段的结构风险。
