外热式手持电烙铁三维结构设计

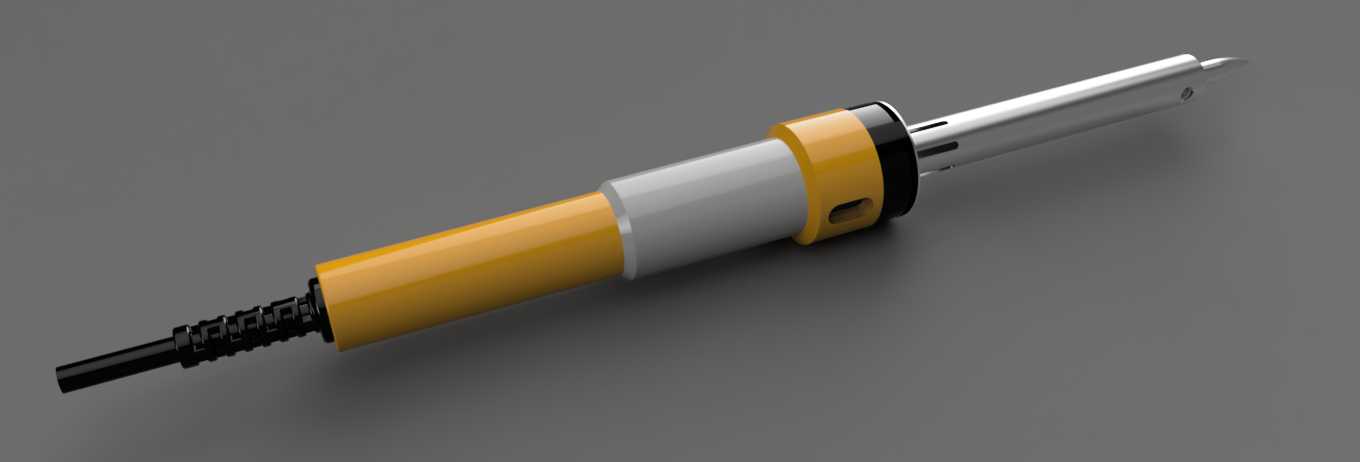

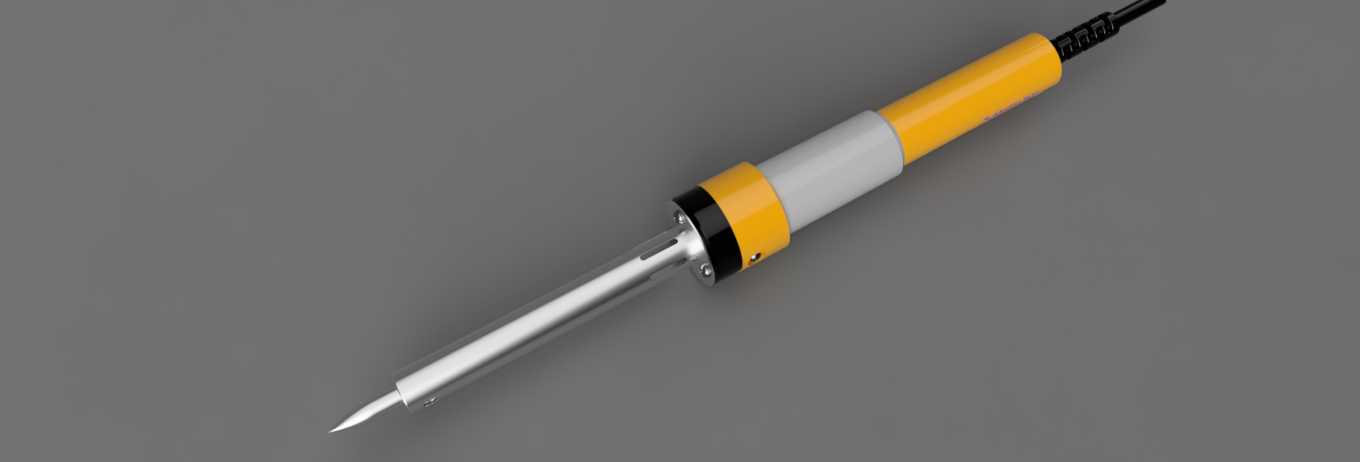

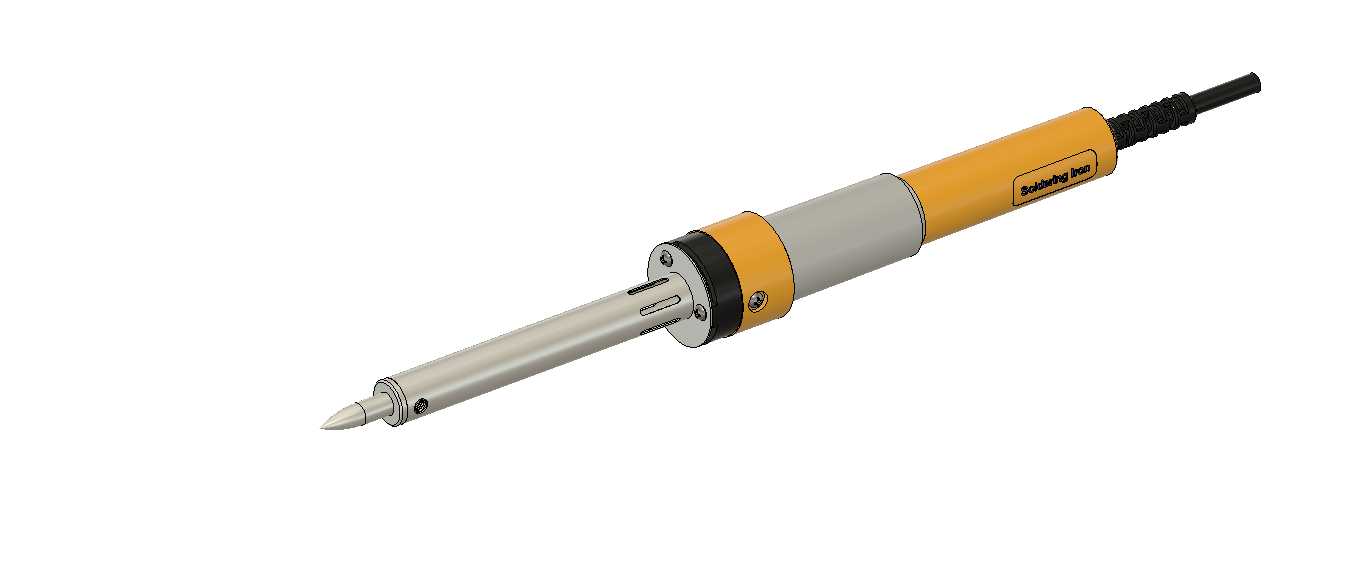

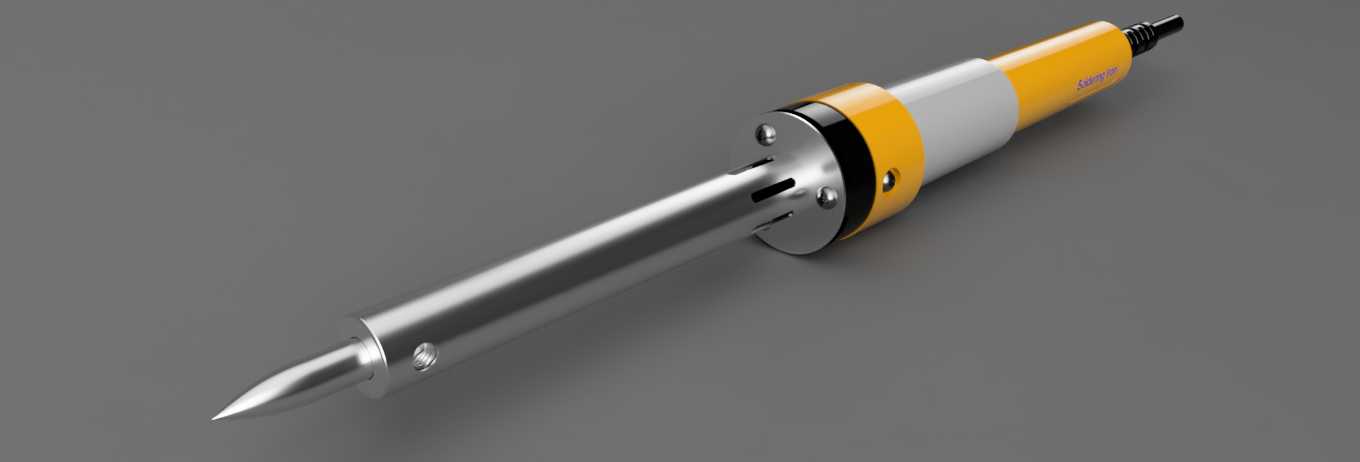

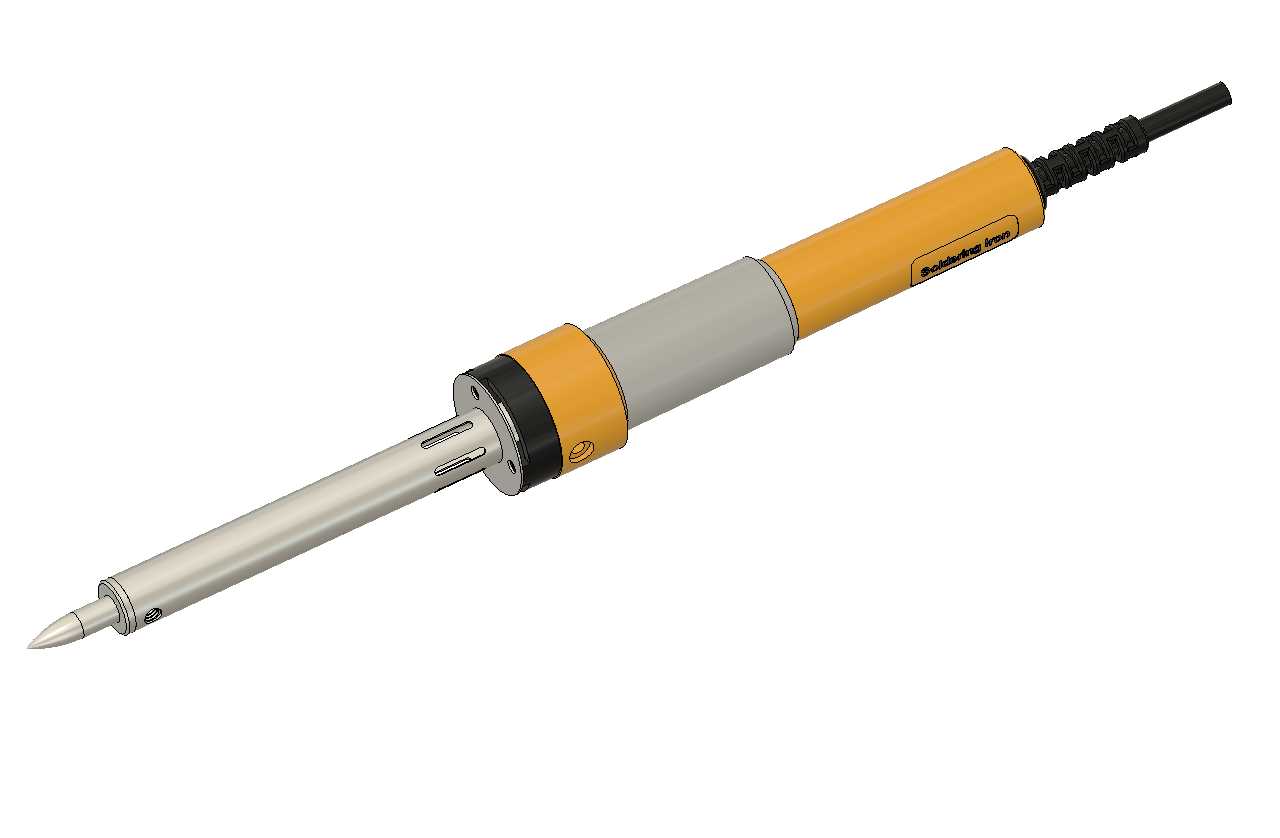

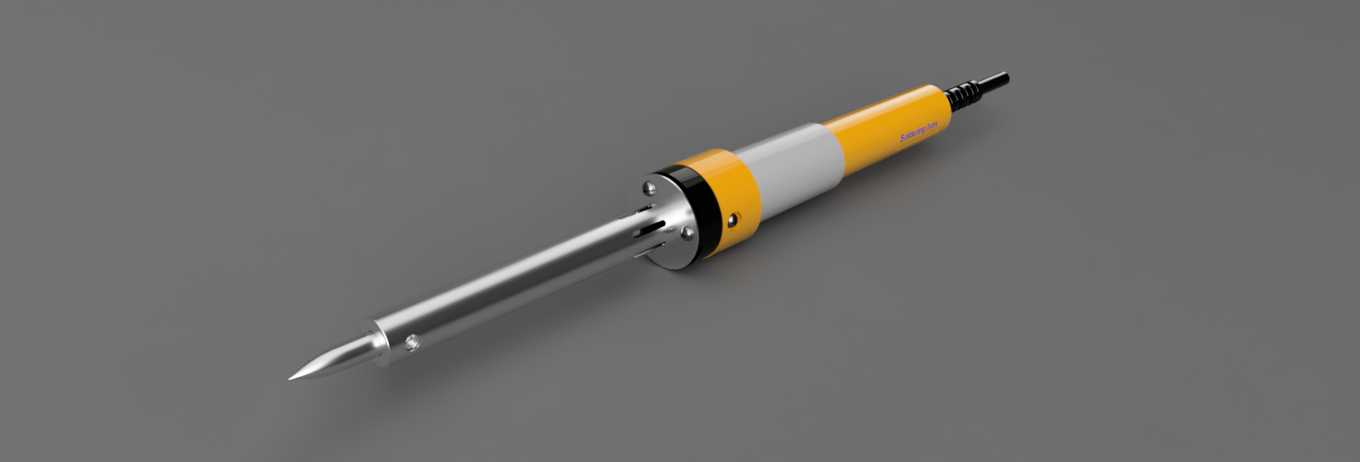

　　这款外热式手持电烙铁的三维模型，完整还原了量产级60W规格电烙铁的全部结构细节，建模过程中充分考虑了实际生产装配的公差配合与使用场景的人机工程需求，可直接用于电子装配工位的工具配套建模、焊接实训场景搭建、五金工具产品展示等场景。从结构拆分来看，模型完整呈现了烙铁头、发热芯组件、隔热套筒、握持手柄、电源线尾套这几个核心部分的装配关系，其中烙铁头采用铜基镀铁的尖头结构，尖端锥度设计兼顾了细引脚元器件的精密焊接与较大焊盘的上锡效率，烙铁头与发热芯的配合段采用间隙配合设计，预留了0.02mm的装配余量，方便后期更换不同规格烙铁头时的拆装操作，同时保证热传导效率不会因间隙过大出现损耗。发热芯部分采用云母骨架绕制镍铬发热丝的经典外热式结构，

　　建模时还原了发热丝的均匀绕距，保证发热功率分布均匀，不会出现局部过热导致的烙铁头氧化加速问题，发热芯外部包裹的不锈钢固定套与隔热段采用过盈压装的配合方式，避免使用过程中出现松动移位。握持手柄部分采用前后分段式结构，前段为耐高温的电木材质隔热段，直径设计为18mm，刚好匹配发热芯固定套的外径，过渡位置做了R2的圆角处理，避免应力集中导致的手柄开裂；后段为ABS材质的握持段，表面做了细微的防滑纹理设计，整体握持直径为32mm，符合成年操作者手部握持的人机尺寸，长时间握持作业不易产生疲劳感，手柄内部预留了足够的走线空间，可容纳电源线与发热芯的接线端子，同时预留了接地端子的安装位置，满足一类电器的安全接地要求。

　　电源线尾套采用柔性PVC材质的锥形防弯折结构，根部直径12mm，与手柄末端的配合处做了倒扣结构，防止拉扯电源线时出现内部接线松脱，尾套的锥度设计可缓冲电源线弯折时的应力，避免长期使用后电源线根部断裂。从实际应用场景来看，这款电烙铁可覆盖电子元器件引脚焊接、导线搪锡、小型五金件锡焊固定、塑料件热熔修整等多个作业场景，60W的功率设计可在3分钟内完成预热，烙铁头工作温度稳定在300-350摄氏度区间，适配常规锡铅焊锡与无铅焊锡的熔化温度要求。建模过程中对各部件的安装边界做了明确的尺寸约束，烙铁头伸出隔热段的长度为45mm，既保证了焊接操作时的视野，又避免伸出过长导致的热量散失过快；整体手柄长度为120mm，

　　加上烙铁头的总长度为205mm，整体重量控制在280g左右，符合手持工具的重量控制要求，长时间单手握持不会出现手部酸胀的问题。结构设计上充分考虑了日常维护的便利性，发热芯与手柄的连接采用螺纹紧固方式，无需专用工具即可拆开更换发热芯，烙铁头的固定采用侧面顶丝结构，更换烙铁头时仅需松开顶丝即可抽出旧烙铁头，操作便捷。模型的各部件分模线位置完全对齐量产产品的实际分模位置，手柄的合模线、金属件的加工刀痕细节都做了还原，可直接用于产品渲染展示、装配工艺模拟等用途，也可作为五金工具类三维建模的参考范例，帮助建模从业者理解手持电热工具的结构设计逻辑与尺寸配合要求。在进行生产线工位建模时，这款电烙铁模型可直接放置于焊接工作台的烙铁架位置，还原真实的电子装配车间场景；在进行工具类产品的结构设计参考时，可通过拆解模型各部件的配合关系，理解外热式电烙铁的热传导路径设计、隔热结构设计、人机握持设计的核心要点，避免出现隔热不足导致的手柄发烫、重心偏移导致的握持疲劳、结构松动导致的安全隐患等常见设计问题。
