小型带摆杆式微动限位开关结构设计

项目分类:传感器 发布时间:2022-03-03 ID:570722
  • 小型带摆杆式微动限位开关结构设计
  • 小型带摆杆式微动限位开关结构设计
  • 小型带摆杆式微动限位开关结构设计
  • 小型带摆杆式微动限位开关结构设计

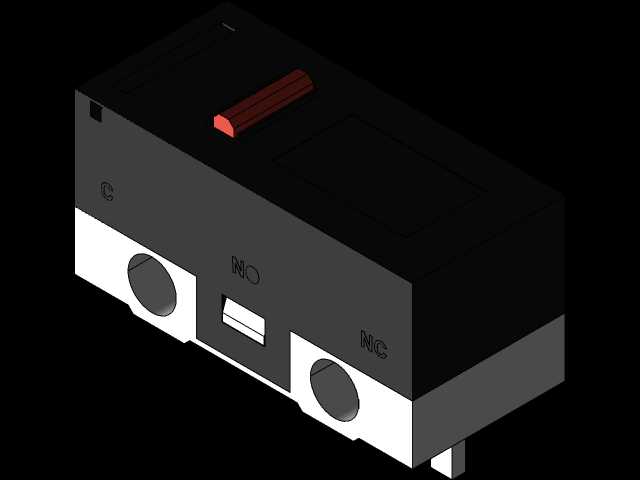

  在低压控制回路的行程检测环节,这类带摆杆触发结构的微动开关是应用频次极高的检测元件,不同于普通的按钮类手动触发元件,它的核心作用是通过机械位移的接触触发,实现电路的通断切换,进而完成设备的行程限位、位置检测、状态联锁这类功能。从实际应用场景来看,这类开关常见于小型自动化设备的运动机构限位、家电产品的门盖状态检测、工业控制柜的柜门联锁、小型电动工具的行程触发等场景,比如3D打印机的轴端限位、办公设备的纸张到位检测、小家电的开盖断电保护,都会用到这类小体积的微动开关,它的触发力小、行程短,能够在极小的机械位移下完成信号切换,适配很多安装空间紧凑、触发位移有限的工况。

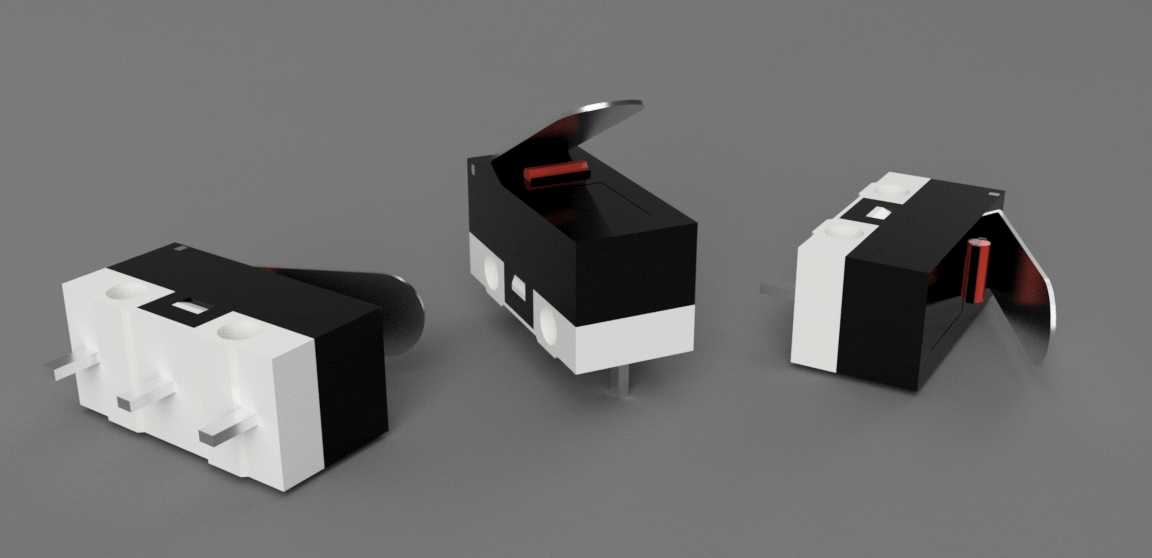

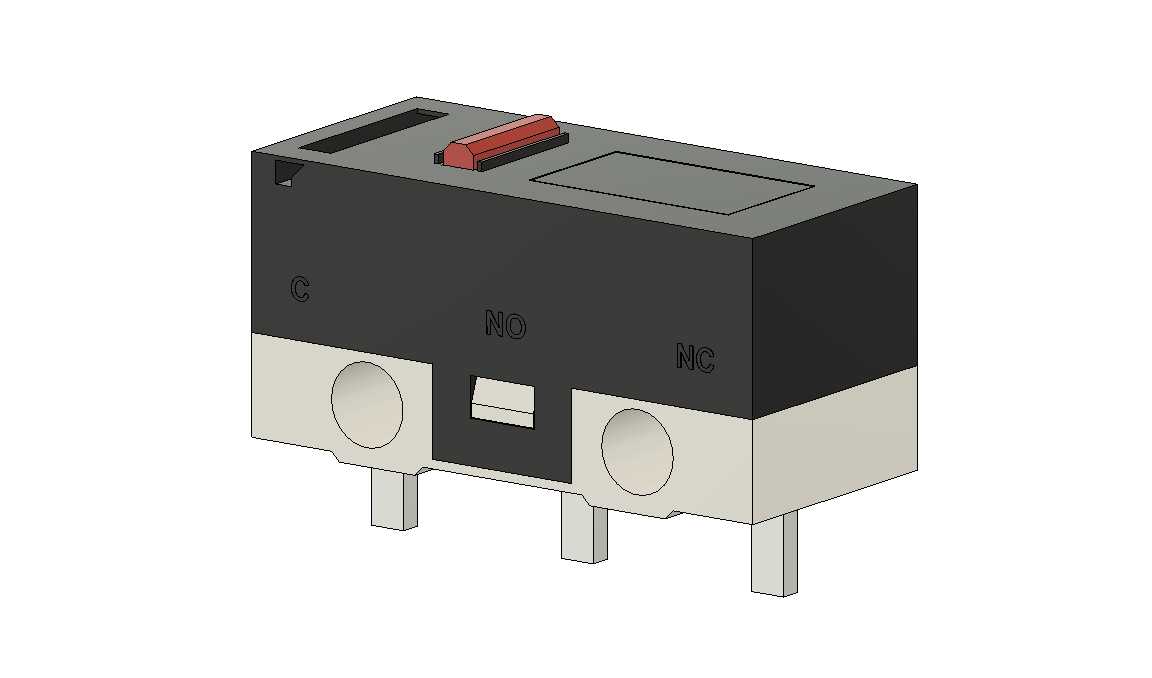

  从结构设计的角度来看,这款开关采用了黑白分色的壳体设计,黑色部分为开关的主体基座,承载内部的触点簧片与触发机构,白色部分为安装基座,预留了对应的安装定位孔位,方便用户通过螺丝或者卡扣完成快速固定。顶部的摆杆式触发件是这款开关的核心触发结构,摆杆采用金属弹片材质,末端做了圆弧过渡处理,能够减少机械触发时的磨损,当外部机械结构触碰摆杆时,摆杆会带动内部的瞬动簧片完成动作,实现触点的快速通断,这种瞬动结构的设计能够避免触点在临界位置出现拉弧现象,提升触点的使用寿命,同时保证信号切换的可靠性,不会因为机械位移的缓慢推进出现接触不良的问题。开关的引脚采用直插式设计,适配PCB板焊接或者导线压接的接线方式,引脚间距符合常规低压电器的接线标准,用户在进行电路设计时不需要额外调整接线间距,能够直接适配常规的接线端子或者PCB焊盘尺寸。

  在安装边界的设计上,这款开关的整体体积控制在小型化范畴,主体基座的长宽尺寸适配常规的微动开关安装位,安装孔的中心距符合行业通用的安装标准,用户在替换同类型的微动开关时,不需要重新加工安装孔位,能够直接完成替换。摆杆的触发角度做了冗余设计,允许一定角度的偏斜触发,不会因为外部触发件的安装位置存在小范围偏差就出现无法触发或者触发不到位的问题,这种容错设计能够降低设备组装时的精度要求,提升组装效率。开关的触点部分采用银合金材质,能够承载2A 125V的交流负载,适配常规的低压控制回路的负载要求,在额定负载下能够保证足够的通断次数,满足常规工业设备与民用电器的使用寿命要求。

  在建模过程中,需要重点关注内部瞬动簧片的动作行程与摆杆的触发角度的匹配关系,摆杆的下压行程需要和内部簧片的动作行程精准对应,保证摆杆下压到设计位置时,簧片能够完成瞬动切换,同时要预留一定的超行程,避免外部触发件过压损坏开关内部结构。壳体的卡扣结构设计也需要重点考量,上下壳体的卡扣配合需要有足够的扣合强度,同时方便组装时的压合,不会出现扣合松动或者组装困难的问题。安装孔的位置需要和主体结构的重心匹配,保证开关安装后不会因为摆杆受力出现歪斜,影响触发精度。另外,摆杆与壳体的配合间隙需要控制在合理范围,既不能因为间隙过大出现摆杆晃动导致触发误信号,也不能因为间隙过小出现摆杆卡滞,导致触发失效。

  从选型适配的角度来看,这款开关适合用在触发频率中等、负载电流不大的控制回路中,不适合用在大电流负载的主回路中,也不适合在长期处于高湿度、强腐蚀的环境中使用,因为它的壳体防护等级属于常规室内使用等级,没有做密封防水设计,如果在户外或者潮湿环境中使用,需要额外增加防护外壳。在实际安装时,需要注意触发件对摆杆的施力方向,尽量沿着摆杆的法线方向施力,避免侧向施力导致摆杆变形或者断裂,影响开关的使用寿命。接线时需要注意引脚的极性,这类微动开关通常包含常开、常闭两组触点,用户需要根据自己的控制逻辑选择对应的触点接线,避免接错触点导致控制逻辑错误。
