1/4W色环轴向引线电阻三维结构

　　在各类电子设备的PCB板卡设计、教学演示模型搭建、电子装联工艺仿真场景中，轴向引线色环电阻是出现频率最高的被动元件之一，本次呈现的1/4W功率等级电阻三维结构，完全贴合实际量产元件的真实形态，可直接用于电子设备整机结构干涉检查、装联工艺模拟、教学演示动画制作等场景。从实际工程应用角度看，这类电阻广泛覆盖消费电子、工业控制板卡、低压电源模块、教学实验套件等领域，承担电路限流、分压、负载匹配、信号衰减等核心功能，是所有分立元件电路中不可或缺的基础组成部分。

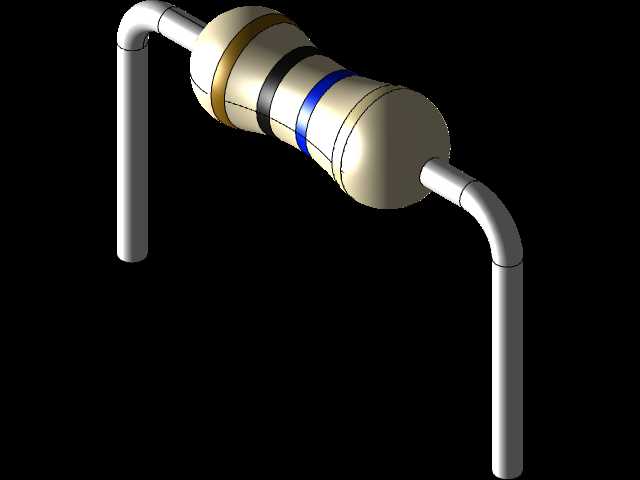

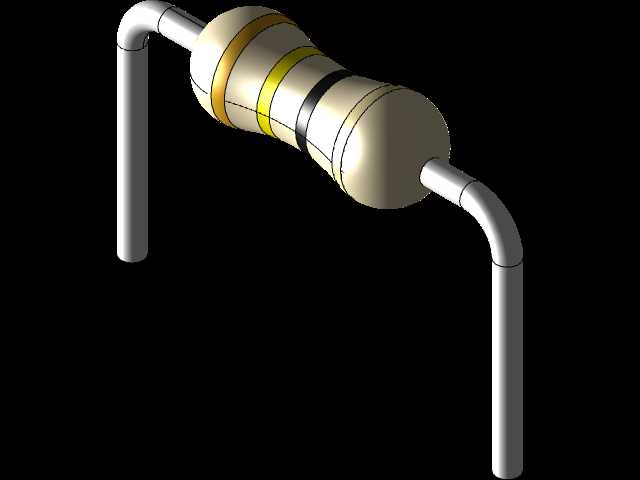

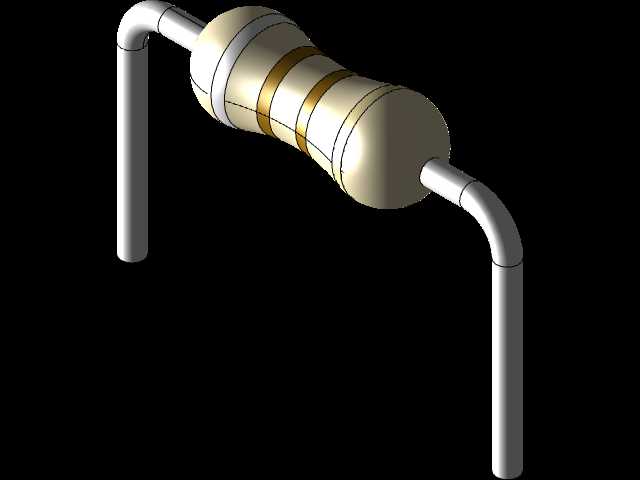

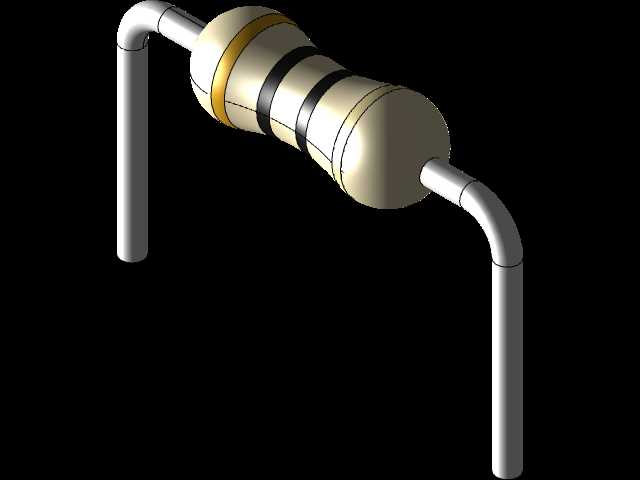

　　设计过程中首先还原了色环电阻的经典结构：中间为陶瓷基体封装的电阻芯体，两端压接金属端帽，端帽上延伸出镀锡铜质引线，芯体表面通过不同颜色的色环标注阻值与公差等级，完全还原实物的色环排布逻辑，可直观对应±5%精度等级的四色环标识规则。不同于简化的示意模型，该结构严格还原了引线的弯折形态，对应实际PCB插装时的成型工艺——引线从端帽引出后经过两次直角弯折，形成适配标准2.54mm间距PCB插孔的安装形态，引脚间距严格控制在10.16mm，刚好对应4个标准2.54mm焊盘间距，完全符合常规通孔插装工艺的安装要求，可直接导入PCB装配仿真环境，验证元件与周边器件的安全间隙，避免实际生产中出现元件过高、引线干涉相邻元件、插装不到位等工艺问题。

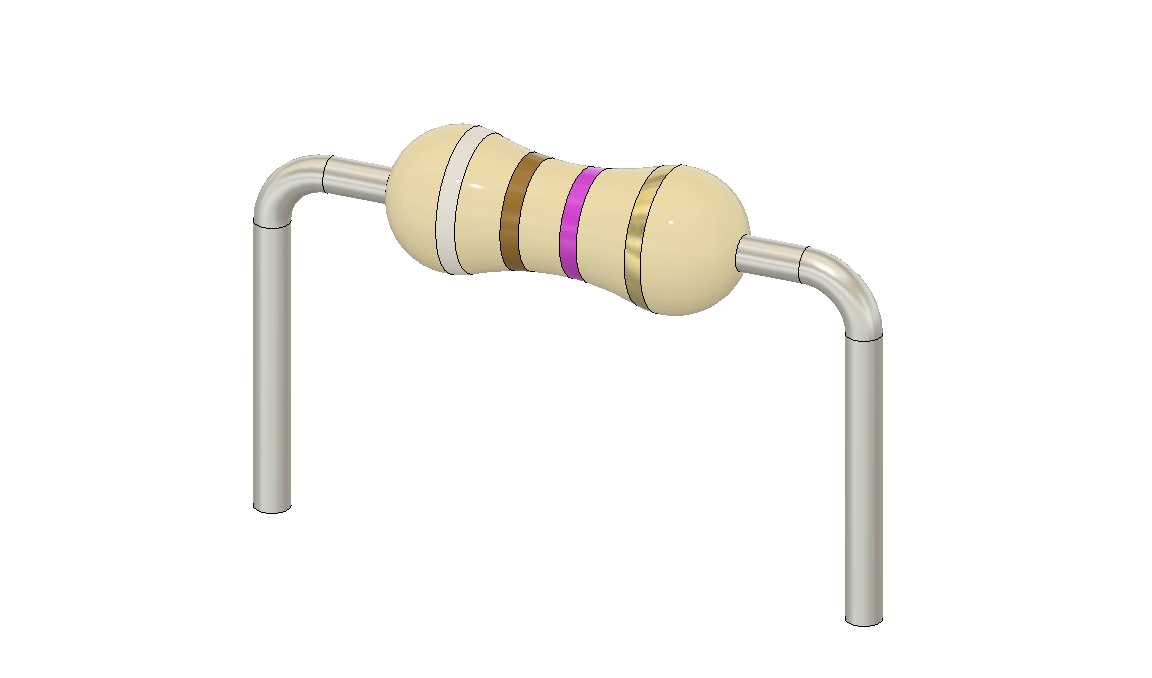

　　从结构细节来看，电阻本体的陶瓷封装部分还原了真实量产元件的细微腰鼓形态，并非规则的正圆柱体，两端金属端帽与陶瓷本体的衔接处做了贴合实际压装工艺的过渡处理，引线部分还原了镀锡层的金属质感与弯折处的细微形变，色环的宽度、间距也完全参照实物比例绘制，没有出现示意模型常见的色环错位、宽度比例失调问题。在进行整机结构设计时，这类精确的元件模型可以帮助结构工程师准确核算PCB上元件的占用空间，核算外壳与元件顶部的安全距离，避免外壳装配后挤压电阻本体导致元件损坏、引线脱焊等问题；在进行电子装联工艺仿真时，准确的引线形态可以模拟波峰焊过程中引线的吃锡长度、焊盘的润湿范围，提前预判连锡、虚焊等工艺风险；在教学场景中，带完整色环细节的模型可以帮助初学者直观理解色环电阻的读数规则，结合三维视角的旋转观察，比平面示意图更易建立元件的立体认知。

　　不同于贴片电阻的表面贴装形态，这类轴向引线电阻的引线成型尺寸直接决定了插装后的元件高度、引脚伸出焊盘的长度，模型中还原的引线弯折半径也符合实际加工的工艺要求，没有出现弯折半径过小导致引线断裂、镀层脱落的不合理设计。在进行自动化插件设备的编程仿真时，该模型的准确外形可以帮助设备工程师调整插件头的抓取位置、夹爪的开合行程，验证插件过程中元件与设备轨道、定位工装的干涉情况，减少实际调机过程中的试错成本。对于三维建模从业者而言，该结构的建模逻辑也具备参考价值：通过旋转特征生成电阻本体与端帽基础形态，再通过扫掠特征生成带弯折的引线结构，色环部分通过曲面分割后赋予不同材质实现，整个建模过程兼顾了外形还原度与模型轻量化要求，不会因为过多细节导致大装配体运行卡顿。

　　在实际选型应用中，1/4W功率等级的电阻是通孔插装电路里最通用的规格，适用于大部分工作电流不超过100mA的低压电路场景，模型还原的外形尺寸完全符合行业通用的元件尺寸规范，本体长度、直径、引线线径都与量产元件保持一致，不需要额外调整尺寸即可直接用于各类电子设备的整机数字孪生建模、装配工艺验证、产品宣传动画制作等场景。很多工程师在进行方案设计阶段，往往会使用简化的元件占位模型，导致后续结构评审时出现元件空间不足、安装干涉等问题，这类精确还原实物形态的元件模型，可以在设计早期就规避这类问题，缩短产品研发周期，减少打样阶段的设计变更次数。
