大规格梯形螺纹螺旋台钳结构设计

　　这款螺旋夹紧机构的核心传动部件采用直径1又1/8英寸的单导程梯形螺纹，这类螺纹牙型角为30度，牙根强度高、对中性好，传动过程中磨损间隙可通过调整结构补偿，非常适合手动夹紧类工装的大轴向力传递场景，日常在机加工工位的工件装夹、木工坊的毛料固定、维修工位的零部件拆装夹持中都能见到同结构产品的应用，区别于小型平口钳的短行程设计，该款机构的有效夹持行程覆盖18英寸规格对应的大尺寸工件装夹需求，能适配常规台钳无法装夹的长条形、大截面工件。

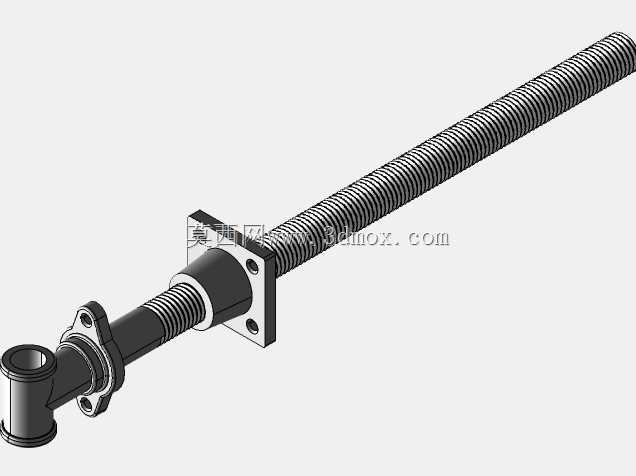

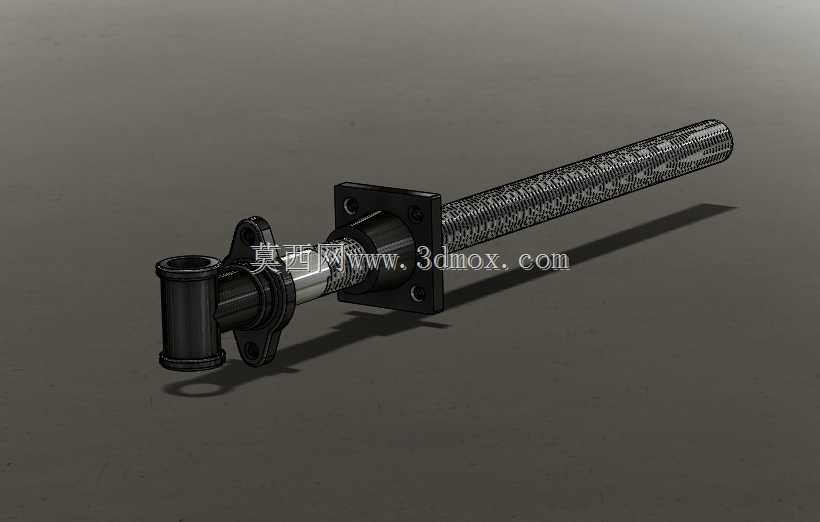

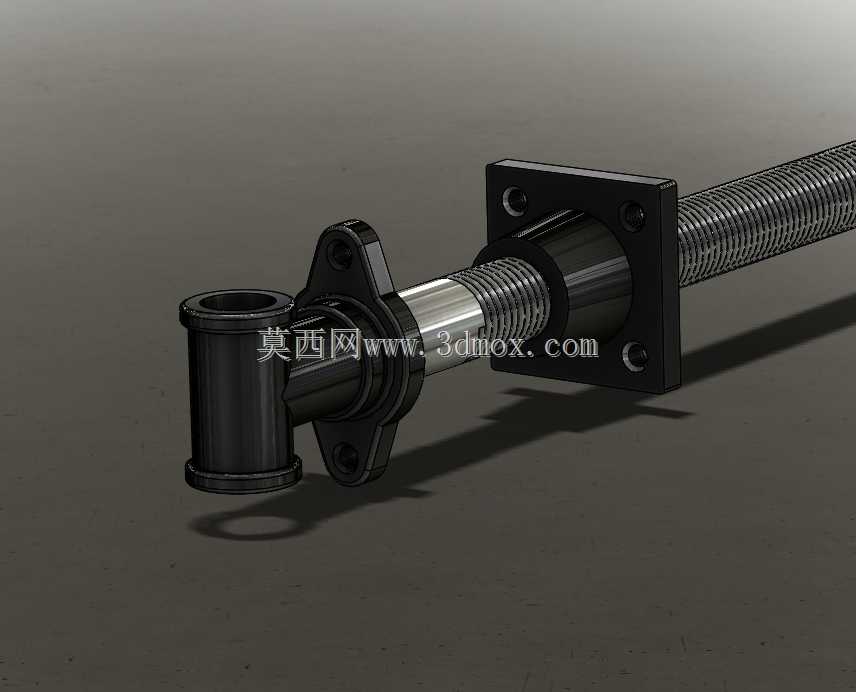

　　从结构设计逻辑来看，整个机构分为固定安装基座、传动丝杠、活动钳身、导向支撑组件四个核心部分，安装端采用方形法兰式连接结构，法兰面预留四个对称分布的安装孔，安装时可通过螺栓直接固定在钢制工作台面或者专用工装架上，法兰与丝杠支撑座采用一体化铸造成型后机加工的工艺，保证支撑部位的同轴度，避免丝杠传动过程中出现别劲、卡滞的问题；丝杠尾部设计有穿杆式施力结构，不需要配套专用扳手，直接穿入金属圆杆就能施加旋转力矩，适配维修、野外作业等无专用工具的使用场景。

　　导向部位采用双圆柱光杆配合丝杠的三点支撑结构，两根平行导向光杆与丝杠轴线保持严格平行，活动钳身的导向孔内镶嵌有铜质耐磨衬套，长期使用磨损后仅需更换衬套即可恢复导向精度，不需要整体更换钳身部件，降低后期维护成本；钳口部位预留有通用安装螺孔，可根据夹持工件的材质更换不同齿形的钳口板，比如夹持软质金属或者木质工件时更换橡胶贴面钳口避免夹伤工件表面，夹持毛坯件时更换尖齿淬火钳口增加夹持摩擦力，防止大切削力下工件移位。

　　实际使用过程中，梯形螺纹的自锁特性是该结构的核心优势，当施加夹紧力停止转动丝杠后，螺纹副的摩擦角大于螺纹升角，即使承受较大的振动载荷也不会出现松脱问题，不需要额外增加锁紧机构就能保证夹持可靠性；丝杠的螺纹表面做了发黑防锈处理，非螺纹配合的外露圆柱面做了硬铬镀层，提升日常使用中的耐磨、抗锈蚀能力，适合车间多油污、多切削液的使用环境。

　　从安装边界尺寸来看，方形法兰的安装孔中心距遵循通用台钳的安装尺寸规范，不需要对现有工作台做额外打孔改造就能直接替换同规格的老旧台钳，活动钳身的最大开合距离对应18英寸规格的设计行程，完全覆盖常规大尺寸工件的装夹需求，钳身整体高度经过优化，装夹后工件的加工面高度与常规铣床、钻床的工作台行程匹配，不需要额外垫高工件就能完成钻、铣、打磨等工序操作；整个机构的运动部件没有复杂的液压、气动元件，纯机械传动结构的故障率极低，即使在没有气源、电源的野外维修场景也能正常使用，是机械加工、设备维修、木工制作场景中通用性极强的夹持工装。

　　建模过程中对螺纹配合部位做了符合实际加工公差的间隙设计，避免三维模型中出现螺纹干涉的问题，导向衬套与光杆的配合选用H7/g6的间隙配合，既保证活动钳身移动顺畅，又不会出现过大的导向间隙影响夹持精度，法兰安装孔的位置度公差控制在0.1mm以内，保证安装后丝杠轴线与工作台面的平行度符合实际使用要求，所有棱角部位都做了R2-R3的倒圆角处理，符合机械加工的工艺要求，避免使用过程中尖锐棱角造成操作人员磕碰受伤。
