机用螺杆式手动夹紧虎钳结构

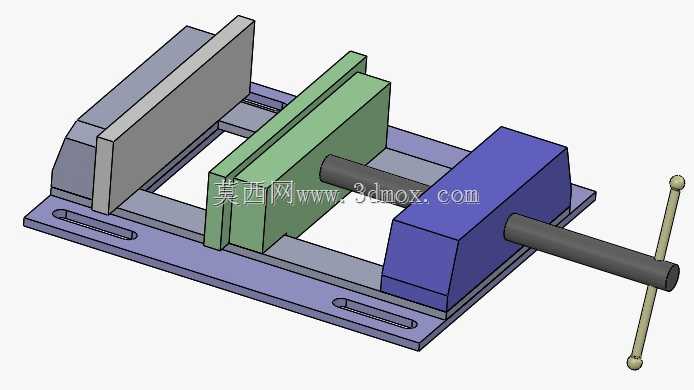

　　这款手动螺杆驱动的夹紧工装，是机加工、钳工实训、零部件检测工位常用的夹持类工装，日常在台式钻床、小型铣床、钳工台的工位上承担工件定位夹紧的作用，也常作为三维建模技能考核的练习载体，用来验证建模者对装配约束、运动仿真、零件配合公差的掌握程度。从结构组成来看，整套装置分为固定钳身、活动钳块、传动螺杆、驱动手柄、安装底座几个核心部分，固定钳身的靠面做了直角定位基准设计，和底座的安装平面保持严格的垂直度公差，保证装夹工件时的定位基准统一，避免装夹倾斜带来的加工误差。活动钳块和固定钳身的夹持面都做了加宽的平直接触面，相比普通小型台虎钳，这款钳口的接触长度更长，适合装夹矩形块类、板类的规则零件，夹持时的受力分布更均匀，

　　不会因为局部压强过大夹伤较软的有色金属工件表面。传动部分采用的是梯形螺杆传动结构，螺杆和固定在底座尾端的螺母座配合，转动手柄时螺杆带动活动钳块沿底座的导轨槽做直线往复运动，实现钳口的开合动作，导轨槽采用的是嵌入式矩形导轨结构，活动钳块和导轨槽之间采用小间隙配合，既能保证钳块滑动顺畅无卡滞，又能限制活动钳块的上下、左右窜动，保证夹紧时钳口的平行度符合使用要求。底座部分设计了两条长条形的安装沉槽，沉槽的走向和钳口开合方向垂直，安装时可以通过T型螺栓将整套虎钳固定在机床工作台或者钳工台面上，长槽的设计允许虎钳在安装时调整前后位置，适配不同工位的安装孔位布局，不需要额外打孔适配安装位置。从设计思路上看，这款虎钳没有采用复杂的快动结构，

　　而是选择最成熟的螺杆传动方案，核心是保证夹紧的自锁性能，梯形螺杆的导程角小于当量摩擦角，夹紧工件后不会因为加工过程中的振动导致钳口松动，不需要额外增加锁紧机构就能保证夹持可靠性，结构简单可靠，维护成本极低，日常使用只需要定期在螺杆和导轨配合面加注润滑脂就能保证长期顺畅运行。在实际使用场景中，这类虎钳除了常规的机加工装夹用途，也常用于技能培训的实操考核场景，因为整套模型包含了板类、轴类、块类等多种典型机械零件特征，建模过程中需要用到拉伸、切除、装配配合、间隙检查等多种常用三维建模操作，能全面考察建模者对机械结构的理解和软件操作的熟练度。从安装边界来看，底座的整体轮廓为矩形，安装时需要预留的操作空间除了底座自身的占地面积，

　　还要考虑尾端手柄转动时的回转半径，以及前端钳口完全打开时的活动钳块行程空间，避免安装后手柄转动和周边设备、工装产生干涉。钳口的最大开合距离根据螺杆的有效行程确定，活动钳块的行程范围内，夹持面始终保持和固定钳口的平行，不会出现偏斜，保证装夹不同尺寸工件时的夹持力均匀分布。夹持面没有设计额外的齿形结构，而是采用光面平直设计，适合装夹已经完成精加工的工件表面，不会在工件表面留下压痕，如果需要装夹毛坯件，也可以在两个钳口面加装带齿的防滑钳口板，通过沉头螺丝固定在原有钳口上即可拓展使用场景。整套结构的零件全部采用常规的机械加工工艺即可制造，底座、钳块类零件采用铸铁材料铸造后铣削加工成型，螺杆采用45号钢调质处理后车削梯形螺纹，手柄采用普通碳素钢弯折成型，所有零件的加工工艺性良好，没有复杂的曲面或者特殊加工要求，适合小批量加工制作，成本可控，耐用性强，在小型加工车间、实训教学场地的应用十分普遍。
