曲线切割用格雷梅西弓锯结构设计

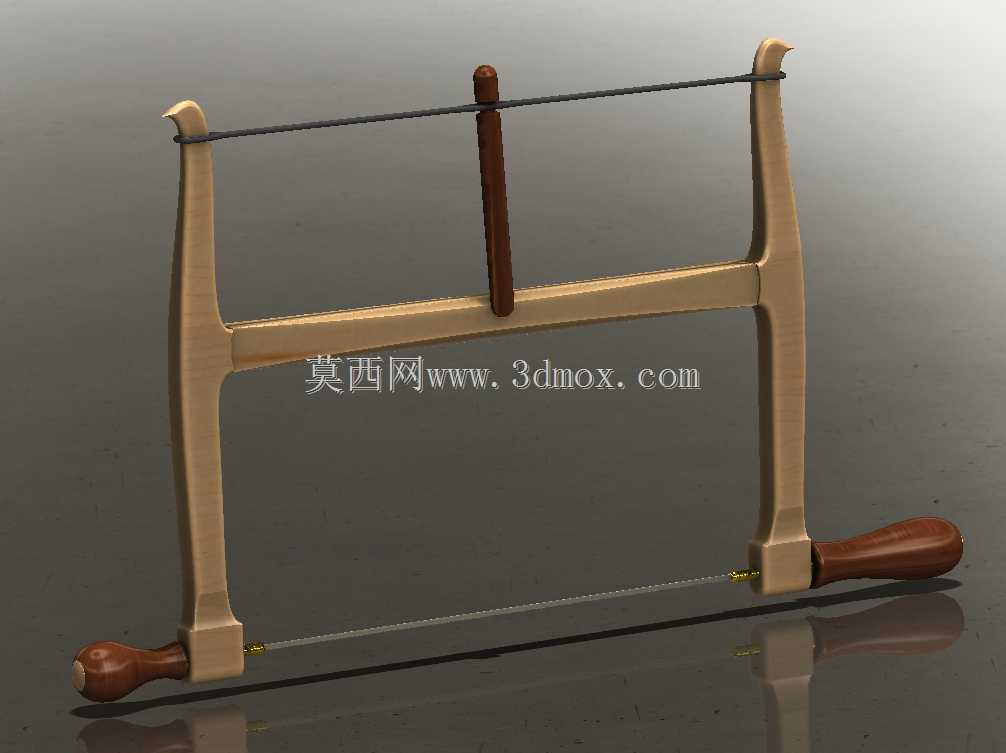

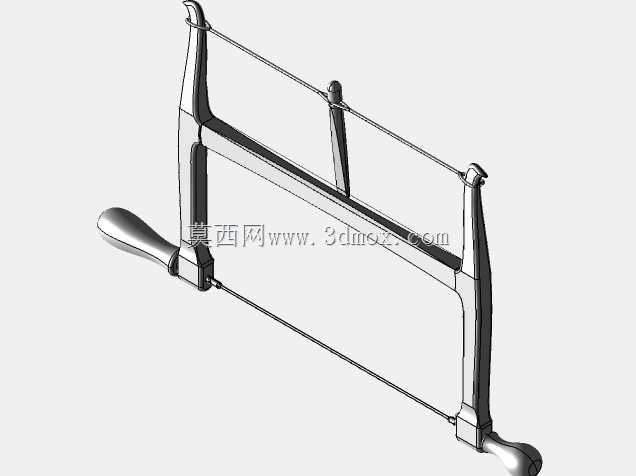

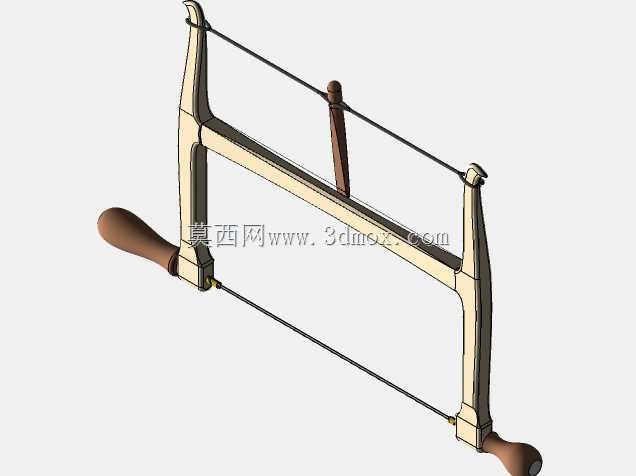

　　在木工精细加工、首饰打版、薄型非金属板材异形裁切的作业场景里，常规直框锯受限于锯条张紧方向与框体结构，很难顺畅完成小曲率半径的曲线走刀，这款弓锯的结构设计正是瞄准这类窄空间曲线锯切的痛点展开。从实际使用逻辑出发，手动锯切曲线时，操作者需要频繁调整持握角度避让已加工轮廓，因此锯框的侧向开口尺寸做了针对性优化，两侧立柱的间距预留出足够的走刀回转空间，避免框体在走弧线时剐蹭工件表面，同时框体整体采用对称式H型布局，让锯条张紧后的受力均匀分布在两侧立柱上，不会出现单侧受力偏载导致的锯条跑偏问题。

　　功能设计上，这款弓锯采用上下双段张紧结构，上部的张紧绳配合中间的木质扭杆，可以通过旋转扭杆快速调整锯条的张紧力度，相比传统金属螺栓张紧结构，木质扭杆的阻尼感更适合手动微调，操作者不需要额外工具就能根据锯切材质的硬度调整张紧度：切割软木、亚克力这类低硬度材料时适当降低张紧度，避免锯条崩断；切割硬木、薄铝板这类高硬度材料时加大张紧度，保证锯切时锯条不会侧向变形导致切面倾斜。下部的锯条固定端采用快拆式卡位结构，更换不同齿距的锯条时只需要按压卡位销就能完成拆装，不需要拧动多个紧固件，适配粗齿开料、细齿精切等不同作业需求。

　　从结构设计细节来看，两侧的木质握把采用偏心式安装设计，持握时手腕可以自然贴合握把的曲面轮廓，长时间曲线走刀时不需要刻意扭转手腕调整角度，降低长时间作业的疲劳感。锯框主体的木质构件做了圆弧过渡处理，所有棱角位置都做了倒圆角，既避免加工时框体棱角刮伤操作者，也能减少应力集中，避免张紧受力时框体出现开裂问题。上部张紧绳的挂接位置做了凸起的挡边，防止张紧受力后绳索从立柱端部滑脱，中间的扭杆穿过框体中梁的位置预留了微小的转动间隙，旋转张紧时不会出现卡滞，扭杆的长度经过反复校核，既保证旋转时的力臂足够长，不需要费太大力气就能达到额定张紧力，也不会因为长度过长导致转动时磕碰工件。

　　安装边界与尺寸适配方面，这款弓锯的锯条有效工作长度控制在适配常规12寸手工锯条的范围，整体框体高度满足最大150mm厚度工件的锯切需求，侧向的回转半径覆盖最小20mm曲率半径的曲线切割，能够满足绝大多数手工异形加工的尺寸要求。使用时不需要额外的安装固定，操作者单手握持下部握把就能控制走刀方向，另一只手可以辅助按压固定工件，适合在没有台钳、工装夹具的现场作业场景使用。锯条的安装方向可以根据作业习惯调整，既可以顺向安装做常规推切，也可以反向安装做拉切，适配不同操作者的用力习惯，拉切状态下锯条的受力更稳定，切割薄型材料时不容易出现材料崩边的问题。

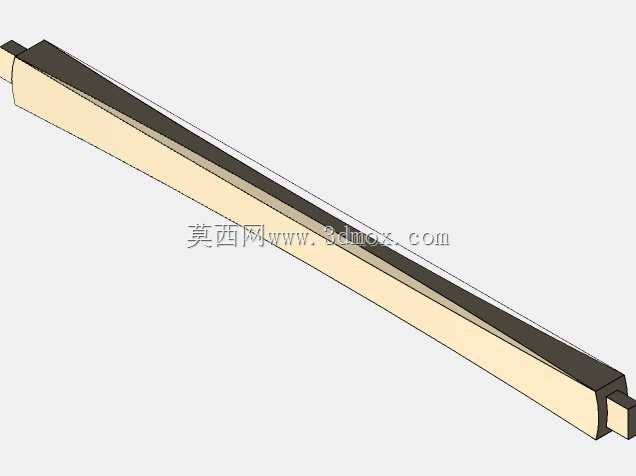

　　从实际作业的适配性来看，这款弓锯的整体重量控制在手动工具的合理区间，木质构件的重量远低于全金属结构的锯框，长时间举持作业不会出现手臂酸胀的问题，同时木质材料的导热性差，冬季户外作业时持握不会有冰手的触感，适合不同环境下的手工加工作业。框体中梁的位置做了加厚处理，保证张紧时中梁不会出现弯曲变形，两侧立柱的截面采用渐变尺寸设计，靠近锯条固定端的位置截面更大，承受张紧拉力的能力更强，靠近上部张紧端的位置适当收窄，减轻整体重量的同时也不会影响结构强度。
