老式木工木板校平拐尺结构设计

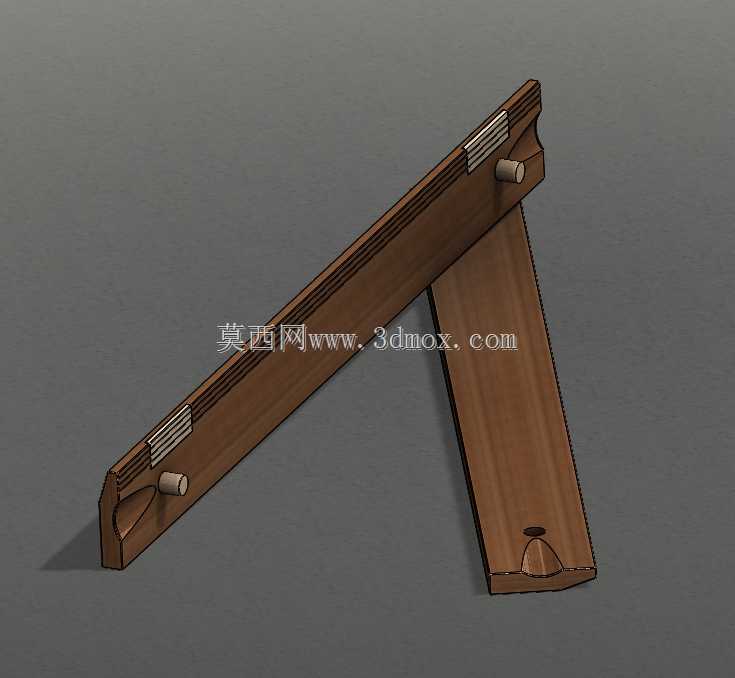

　　这款老式木作校平拐尺，是传统木工作业里用来校准木板平直度、校验直角拼接精度的常用手工工具，在过去的家具制作、木构件加工、小型木作维修场景中应用十分广泛，即便在电动工具普及的当下，不少老木工在现场临时校验、小构件粗调作业中依然会使用这类结构的工具，其无需电源、握持顺手、反馈直接的特点，在无供电的户外木作、古建修复零散作业场景中依然有不可替代的使用价值。从功能特性来看，该工具依靠长尺身与短尺座的垂直刚性连接结构，使用时将短尺座的底面贴合木板的基准侧边，长尺身沿木板待校平面滑动，通过观察尺身与木板表面的缝隙大小，就能快速判断木板的翘曲、凹凸变形量，同时依靠长短构件的垂直精度，还能完成板材直角裁切的划线校验、框架拼接的直角偏差检测，

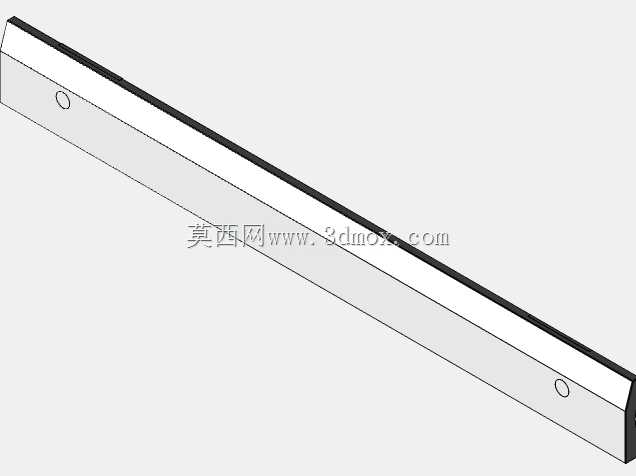

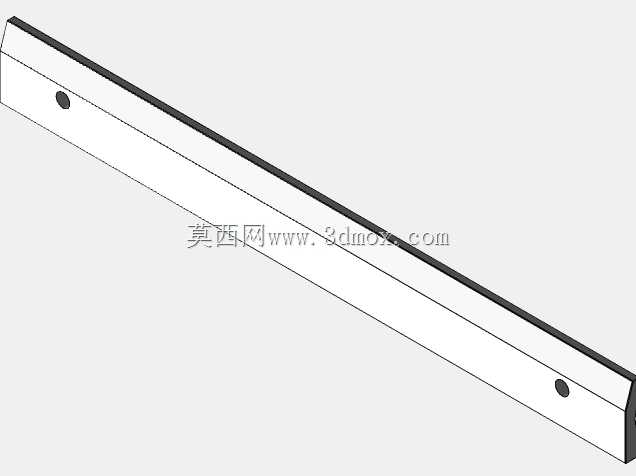

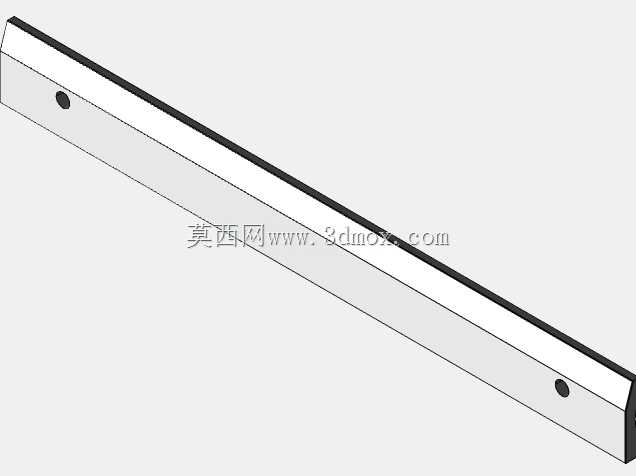

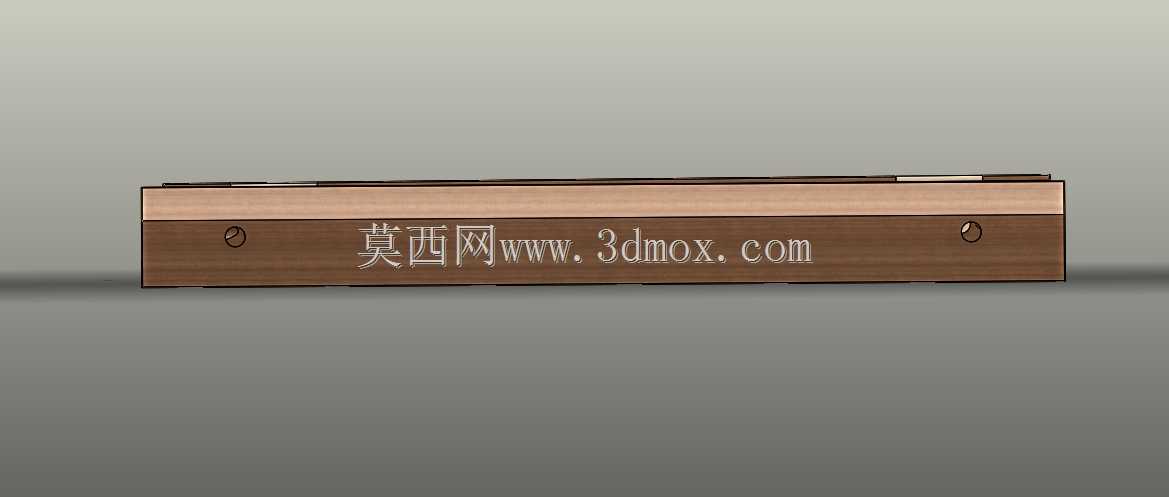

　　一物多用的设计适配了木工作业中多数基础测量校验需求，不需要额外搭配其他辅助量具就能完成基础的形位公差校验。从设计思路上看，整体采用硬质木材作为主体材质，一方面是过去金属材料获取成本较高，木材加工难度低，木工可以自行根据使用需求修整打磨尺身边缘，长期使用磨损后也能快速修平恢复精度；另一方面木质构件的重量更轻，长时间手持作业不容易产生手部疲劳，适合连续多小时的木作加工场景。长尺身的侧面嵌入了两条金属嵌条，这部分结构是为了提升尺身边缘的耐磨性能，避免长期滑动摩擦导致木质尺边出现磨损缺口，影响平直度基准，金属嵌条与木质尺身通过两个横向的木质销钉固定，销钉贯穿嵌条与尺身主体，装配后将销钉端部打磨至与尺身表面齐平，不会突出表面影响滑动顺畅度。

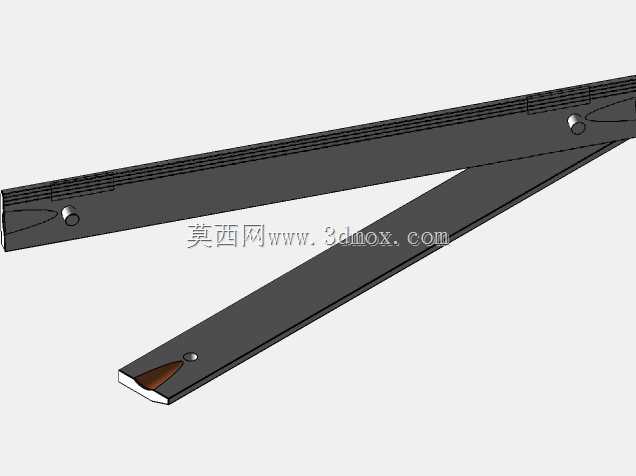

　　短尺座与长尺身采用榫接结构连接，连接位置做了贴合面的精密配磨，保证两者的垂直精度控制在手工木作允许的偏差范围内，短尺座的底面同样做了平直度处理，端部加工有弧形让位槽，在贴合木板基准边滑动时，可以避开木板边缘的毛刺、小凸起，保证尺座能够始终贴合基准面，不会因为局部杂物顶起导致测量偏差。从外形尺寸与安装边界来看，长尺身的有效测量长度适配常规装修、家具制作常用的板材幅面，长度控制在单手握持时能够覆盖半张标准木工板的宽度范围，不需要多次移动尺身就能完成单块板材的平直度校验，短尺座的长度足够保证与基准边的贴合长度，避免尺身歪斜导致测量误差，整体厚度控制在握持舒适的范围，边缘做了圆弧倒角处理，没有尖锐棱角，手持操作时不会硌手。

　　工具整体没有额外的活动部件，结构可靠性极高，只要不出现摔落导致的构件开裂、尺边磨损，就能长期保持使用精度，日常维护只需要定期检查金属嵌条的固定销是否松动，尺身边缘是否出现磕碰缺口，出现轻微磨损时用细砂纸打磨平直就能继续使用，不需要复杂的校准流程，非常适合流动性强的零散木工作业场景。在实际使用过程中，这类木质拐尺相比全金属拐尺还有一个优势，就是与木材的摩擦系数适中，滑动时不会像金属尺那样容易打滑，也不会在软质木材表面留下划痕，对于完成表面粗加工的待打磨板材，校验过程中不会破坏已加工的表面质量。不少从业多年的老木工都会根据自己的作业习惯，自行调整这类拐尺的尺身长度、握位的打磨形状，让工具更贴合自己的操作手势，这也是这类传统手工工具的设计灵活性所在，没有统一的强制尺寸标准，所有结构细节都围绕实际使用的便利性展开，去掉了所有不必要的装饰结构，完全以功能实现为核心设计目标。
