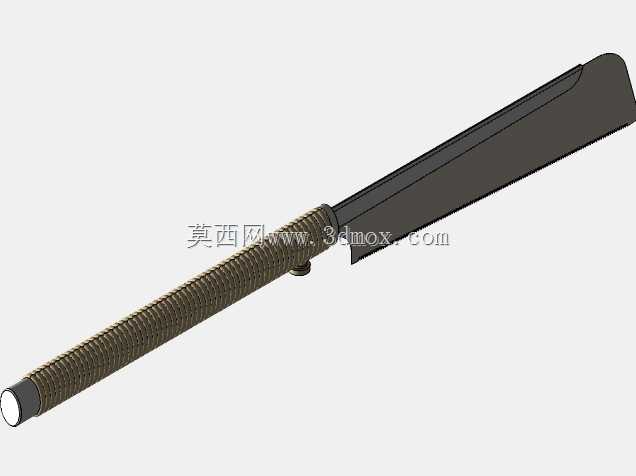

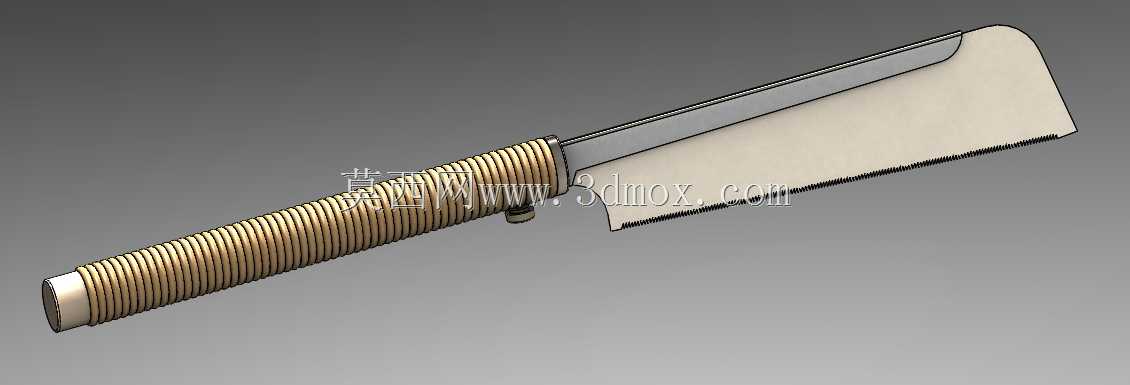

日式燕尾手锯精细三维结构模型

　　这款日式燕尾拉锯的三维结构还原，完全贴合木工作业场景下的精细加工需求，区别于普通西式手锯的推切受力逻辑，该款锯具采用拉切受力的结构设计，在实际使用中锯条承受拉力而非压力，能大幅降低薄锯条的弯折变形概率，这也是其能实现0.3mm极薄锯片应用的核心设计逻辑。从实际作业场景来看，这类锯具主要应用于木工燕尾榫开榫、细木构件裁切、竹材精细加工、模型制作等对切口精度要求高的工序，尤其在硬木开榫作业中，拉切的受力方式能让操作者更好控制进刀量，避免推锯时常见的锯路偏移、崩边问题，很多传统木工工坊在制作燕尾榫抽屉、红木小件时都会优先选用这类结构的手锯。从结构设计细节来看，手柄部分采用缠绕式防滑结构，三维建模时还原了每一圈缠绕层的凹凸纹理，

　　实际使用中该结构能在手掌出汗或者沾有木粉时依然保持足够摩擦力，手柄的锥度设计完全贴合人手握持的掌心弧度，长时间拉锯作业时能减少局部应力集中，降低手部疲劳感。锯片与手柄的连接部位采用嵌入式固定加锁止销的结构，区别于普通手锯的螺丝紧固方式，这种嵌入式结构能让锯片的受力直接传递到手柄的核心承力部位，避免长期拉切作业后连接部位松动，建模时特意还原了锁止销的过盈配合结构，该结构在实际装配时需要压入装配，能保证锯片在反复受力时不会出现轴向窜动。锯片部分的齿形设计是该工具的核心功能点，不同于普通粗齿锯的大角度开齿，这款燕尾锯的齿形采用细密的三刃磨齿，齿距控制在1.2mm左右，齿尖经过高频淬火处理，建模时还原了每一个锯齿的切削角度，

　　拉切时每个锯齿都能实现独立切削，不会出现卡屑问题，锯片背部的加强脊采用加厚钢材设计，厚度是锯片切削部分的3倍，能保证锯切过程中锯片始终保持直线度，不会因为侧向受力出现弯曲。从安装边界与尺寸适配来看，整锯长度控制在270mm左右，其中锯片有效切削长度为240mm，手柄长度为130mm，这个尺寸比例是经过长期作业验证的黄金比例，既不会因为锯片过长导致拉切行程过大难以控制，也不会因为锯片过短导致切削效率不足，锯片的厚度从背部到齿尖做了渐变减薄处理，背部厚度1.2mm，齿尖部位厚度0.3mm，这种锥度设计能让锯路宽度略大于锯片背部厚度，减少锯切过程中的摩擦阻力，操作时不需要额外掰料调整锯路。在实际的木工工装配套场景中，

　　该手锯可以搭配不同角度的开榫导向规使用，建模时预留的锯片平面度公差控制在0.02mm以内，能保证搭配导向规作业时的锯切角度误差控制在0.5度以内，满足高精度燕尾榫的配合要求，不需要后续大量的锉修工序。很多三维建模从业者在做木工工具类的装配仿真时，容易忽略手柄缠绕纹理的受力导向作用，实际上每一圈缠绕层的螺旋角度都是顺着握持时的手指施力方向设计的，拉锯时手指的施力方向刚好和缠绕纹理的摩擦力方向重合，能进一步提升握持稳定性。另外锯片前端的圆弧过渡设计也不是单纯的造型考量，实际作业中当需要在构件中间开孔起锯时，圆弧前端可以方便地插入预先钻好的工艺孔中，不需要额外的穿锯工序，这一细节设计在做透榫、穿带榫作业时实用性极强。从结构强度校核的角度来看，该模型还原的锯片材质为SK5高碳钢，手柄为实木加缠绕藤条结构，在承受最大15kg的拉切力时，锯片的最大变形量不超过0.1mm，完全满足精细木工作业的精度要求，连接部位的锁止销能承受的最大拉脱力超过200kg，远大于实际作业中的最大受力，不会出现锯片脱落的安全问题。
