斯特纳利151号木工手推刨结构设计

　　这款手推刨是木工现场作业、家具修型场景里的常用手动器具，主要用于实木构件的表面找平、边角倒棱、拼缝修配作业，在古建木作修复、实木家具定制、家装木作安装环节都有高频应用，相比电动平刨，它不受供电条件限制，操作时的切削量可控性更强，适合小范围精细修整、异形曲面的局部刨削作业，不会出现电动设备过切啃料的问题。

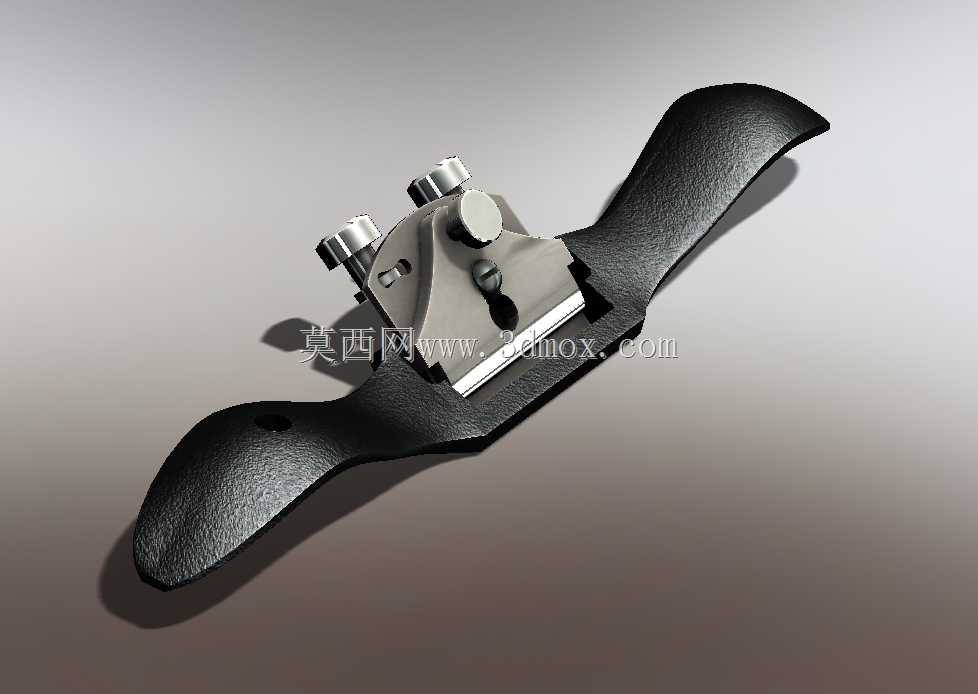

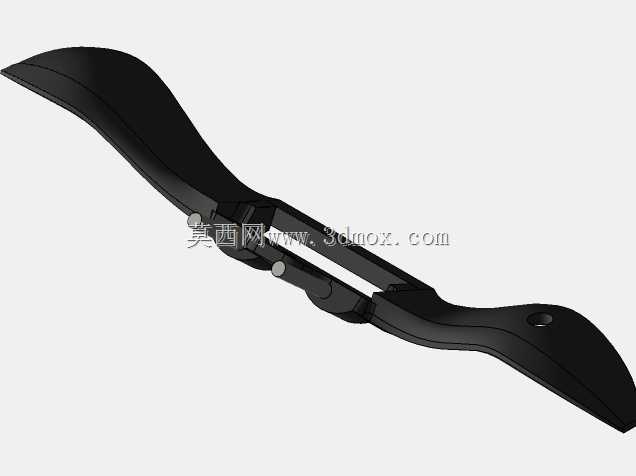

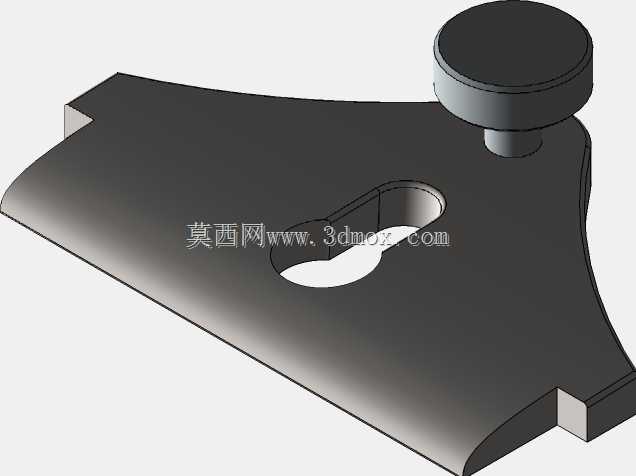

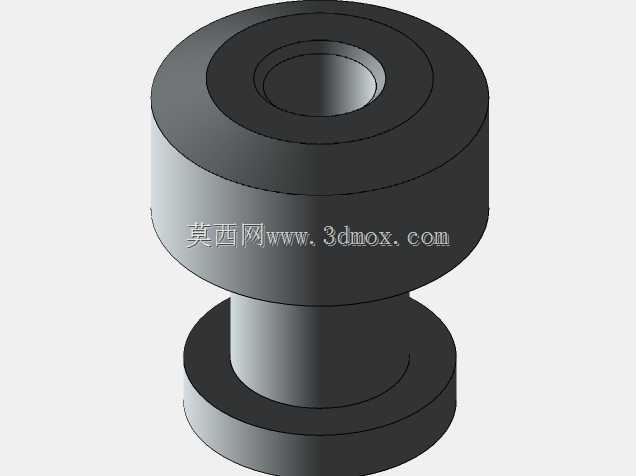

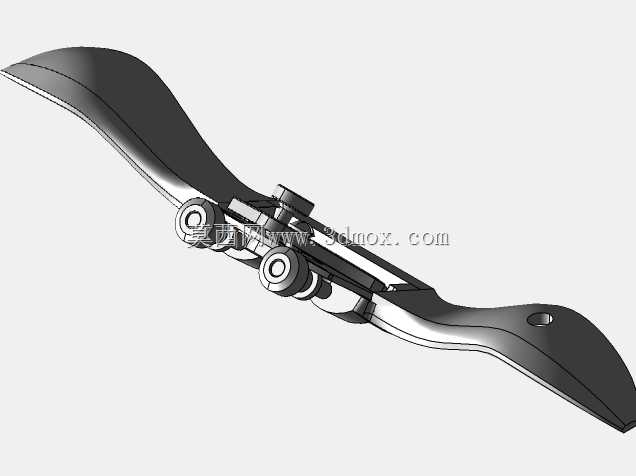

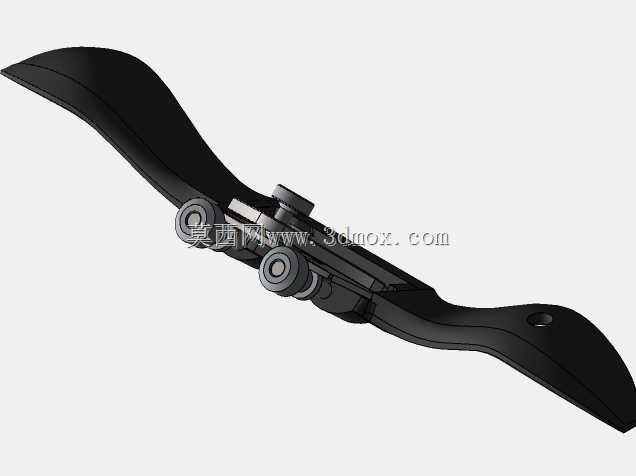

　　从功能结构来看，刨身采用对称双翼握柄设计，握柄的曲面弧度贴合人手握持时的自然掌形，作业时双手分别握持两端握柄，向前推送时的施力方向能与刨底切削平面保持平行，避免施力偏斜导致的刨削面凹凸不平。刨刀的压紧机构采用双螺栓调节结构，侧面的锁紧旋钮可以固定刨刀的伸出量，顶部的调节旋钮能够微调刨刀的平行度，相比传统木刨的敲刀调节方式，这种结构的调节精度更高，新手也能快速调出合适的切削量，不需要反复敲击刨身校准刀刃位置。刨底的平直度是保证刨削精度的核心，整个金属刨底经过平面磨削处理，底面平面度公差控制在0.02mm以内，推送过程中能始终贴合木料表面，不会因为底面翘曲导致刨出的木料表面出现波浪纹。

　　设计过程中首先考虑的是手动作业的施力效率，双翼握柄的长度设置为230mm，两端握柄的中心距刚好适配成年人双臂展开推送时的舒适间距，握柄表面做了麻面纹理处理，长时间握持施力时不会打滑，即使手掌出汗也能保持足够的摩擦力。刨身的主体采用铸铁材质一体铸造成型，整体重量控制在0.8kg左右，足够的自重可以减少作业时的下压力度，推送过程中依靠刨身自重就能保持刨底贴紧木料，不需要额外施加过大的竖向压力，降低长时间作业的手部疲劳感。刨刀的安装角度设置为45度，这个切削角度针对硬木、软木都有较好的适应性，刨削软木时不会出现堵屑问题，刨削硬木时也能保证切削刃口足够锋利，不会出现崩刃情况。排屑口的宽度设置为50mm，刨削产生的木花可以顺着排屑口顺畅排出，不会在刨腔内堆积导致卡屑，影响连续作业效率。

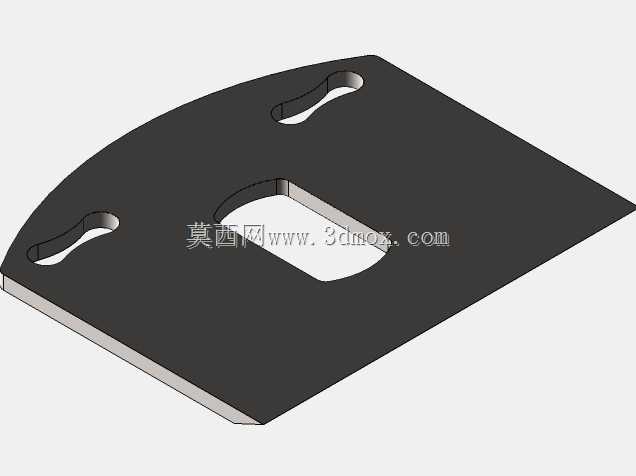

　　从安装边界来看，这款手刨不需要额外固定安装，属于手持便携工具，整体外形长度为250mm，刨身宽度为65mm，刨刀最大伸出量可以调节到1.5mm，最小可以微调至0.1mm，能够满足从粗刨去料到细刨精光的不同作业需求。刨刀采用通用高速钢刀片，刀片磨损后可以直接更换标准规格的配件，不需要专门定制，日常维护只需要定期打磨刃口、给调节螺栓添加少量润滑油即可，没有复杂的维护工序。在实际木工作业中，这款工具常配合角尺、墨斗使用，先在木料表面标记加工基准线，再用该手刨沿着基准方向逐步推送刨削，每次刨削的吃刀量控制在0.2mm以内时，刨出的表面粗糙度可以达到Ra1.6，不需要额外砂纸打磨就能满足实木构件的装配精度要求。针对曲面木料的刨削，还可以通过调节两侧螺栓的松紧度，微调刨刀的倾斜角度，实现局部斜面的精准修配，在门窗合页安装位的修平、实木拼板的缝口修整场景中，这种精细调节的特性能大幅提升装配精度，减少拼缝间隙。
