6英寸组合式直角划线测量角尺

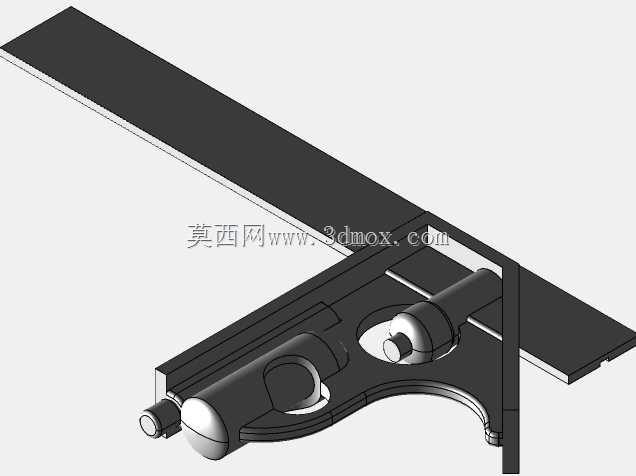

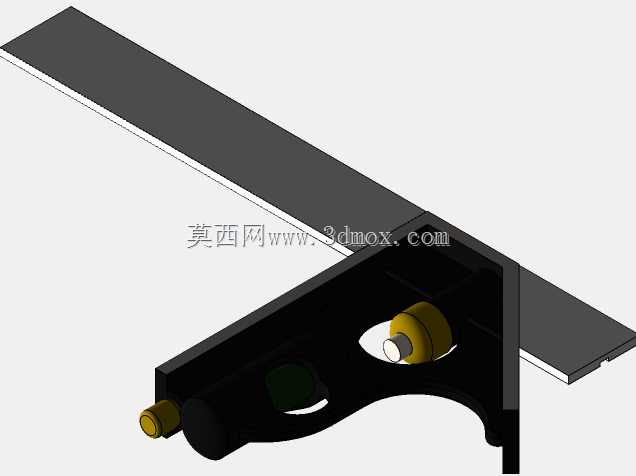

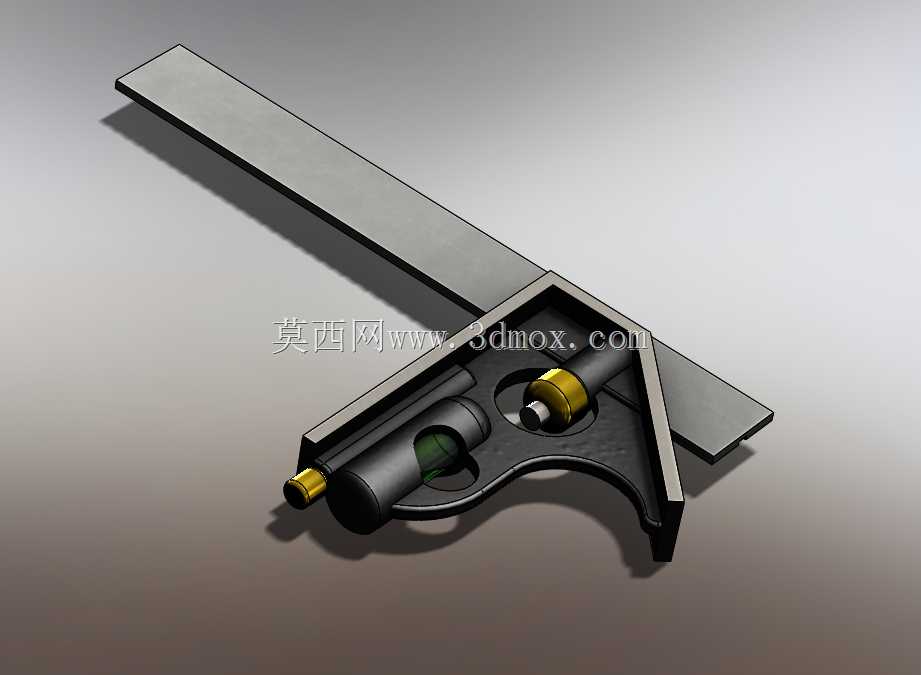

　　这款6英寸组合角尺是木工作业、小型金属件划线、设备安装调平场景中高频使用的手动测量划线工具，区别于传统固定直角尺，其组合式结构可同时满足直角校验、长度测量、水平参照、深度划线四类作业需求，在家具制作、钣金下料、设备初装找正、教学实训场景中都有广泛应用。从结构设计来看，产品主要由尺身、尺座、锁紧组件、水准泡四个核心部分构成，尺身采用平直的冷轧钢型材加工，表面做发黑防锈处理，刻度沿尺身长边蚀刻，避免长期摩擦导致刻度磨损，尺身与尺座的配合间隙控制在0.02mm以内，保证滑动过程无卡滞同时不会出现晃动偏移。尺座为铸铁材质，经过时效处理消除内应力，长期使用不会出现形变，其两个垂直的基准面经过精磨加工，平面度与垂直度公差控制在0.

　　01mm/100mm范围内，靠向工件基准面时可紧密贴合，不会出现缝隙导致测量误差。锁紧组件采用铜制锁紧旋钮搭配顶紧结构，旋紧后可将尺身与尺座的相对位置完全锁死，此时可作为定长划线规使用，在批量工件上划出统一距离的平行线，相比普通钢直尺配合直角尺划线，效率可提升40%以上，同时避免多次对位产生的累积误差。尺座上集成的管状水准泡安装角度经过校准，当尺座水平放置时水准泡居中，可用于小型工件的水平度快速校验，比如木工拼接板材时快速找正台面水平，或是小型支架安装时初步调平，无需额外携带水平尺，减少工具携带数量。从尺寸边界来看，6英寸规格的尺身有效测量长度为150mm，尺座整体宽度为80mm，厚度为12mm，整体重量约200g，

　　单手握持即可完成操作，不会因为过重导致长时间划线作业手部疲劳，尺身末端做了倒角处理，避免锋利边缘划伤操作人员，也方便插入尺座的配合槽中。在实际使用过程中，该角尺可适配多种作业工况：进行直角校验时，将尺座基准面靠紧工件侧边，移动尺身使其贴靠工件另一侧边，观察缝隙即可判断工件直角是否达标；进行45度划线时，可利用尺座上的45度导向边配合尺身刻度直接划线，无需额外调整角度；进行深度测量时，将尺座端面贴靠在工件台阶面，推动尺身伸到台阶底部，锁紧后读取刻度即可得到台阶深度数值，相比单独的深度尺使用更灵活。设计过程中充分考虑了手动工具的耐用性需求，所有活动部件都做了耐磨处理，锁紧旋钮的滚花设计保证戴手套操作时也能顺利旋紧，不会出现打滑，

　　水准泡采用密封结构，内部填充的阻尼液体可保证气泡快速稳定，不会因为温度变化出现漏液或气泡偏移。在工装夹具调试场景中，这款角尺可快速校验夹具定位面的垂直度，在零件划线工序中，可一次装夹完成多个尺寸的划线作业，减少工件翻转次数，对于小型维修场景，比如门窗安装、五金件装配时的直角找正，也能快速完成测量，不需要携带多件专业量具，是一线操作工人、结构设计人员现场测绘、实训教学中非常实用的基础量具。
