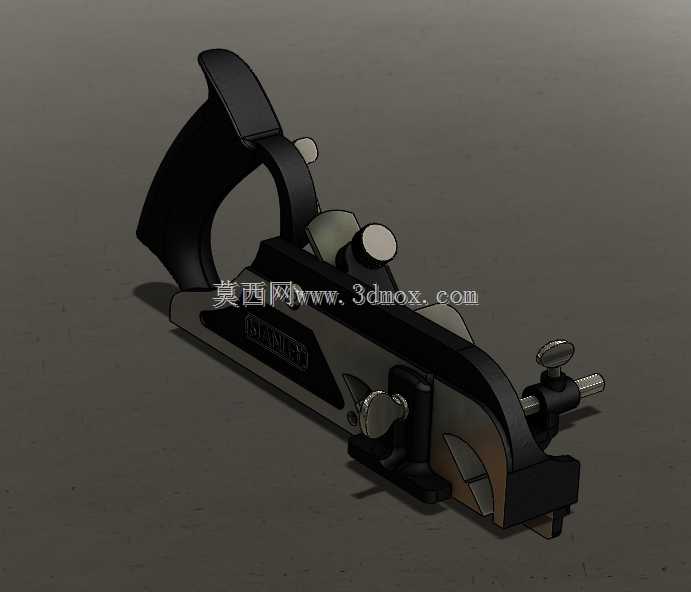

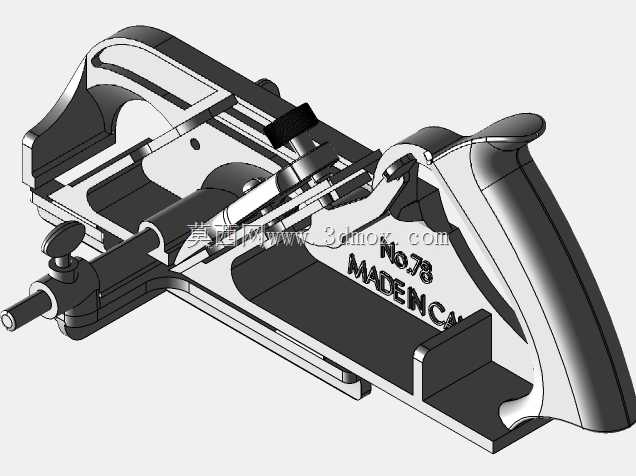

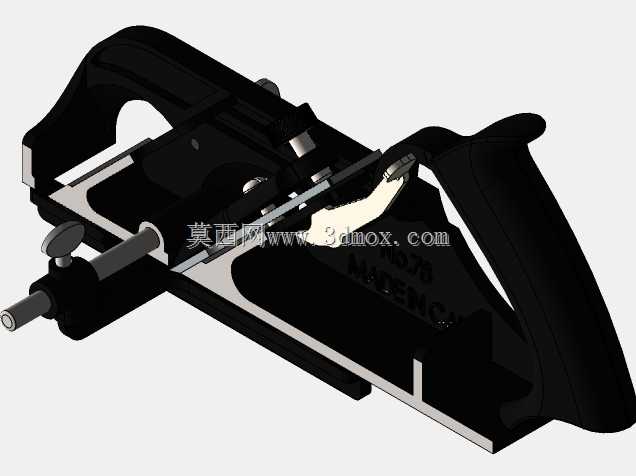

斯坦利78号槽口木工刨三维结构

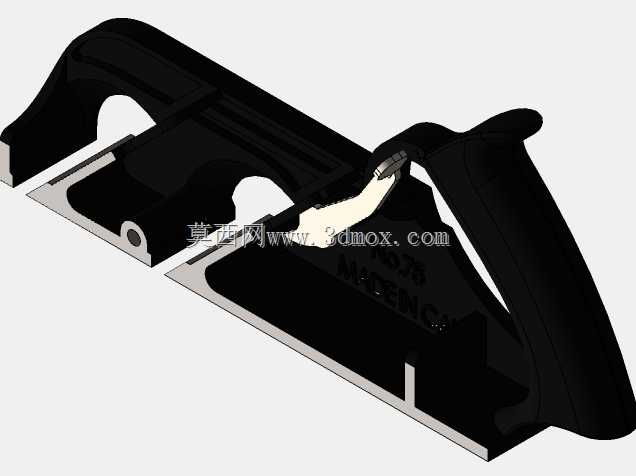

　　这款槽口刨主要面向木工精细加工作业场景，在实木家具制作、木构件榫槽加工、门窗框企口修配、仿古木作修整等作业中承担核心的槽位刨削功能，区别于普通平刨只能加工平面的局限，它可针对木料侧边开出指定宽度与深度的台阶槽、止口位，也能完成木料边缘的倒角、清角作业，在现场木作安装、小型木工坊批量构件加工、旧木构件修复作业中都有极高的使用频次。从实际功能设计来看，这款刨具的核心结构包含刨身主体、可调式靠位挡板、深度限位结构、刨刀锁紧组件、握持手柄与导向底座几个部分，刨身采用铸铁一体成型的主体结构，保证长期使用过程中不会因为受力产生形变，底面经过精磨处理，与木料表面的贴合度控制在0.02mm以内，避免刨削过程中出现啃料、跳刀的问题。

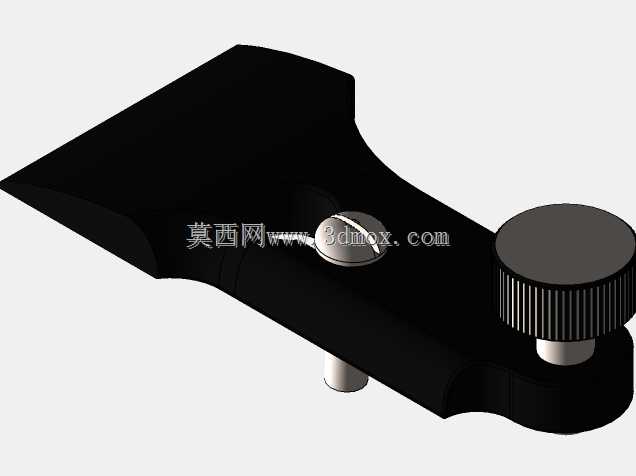

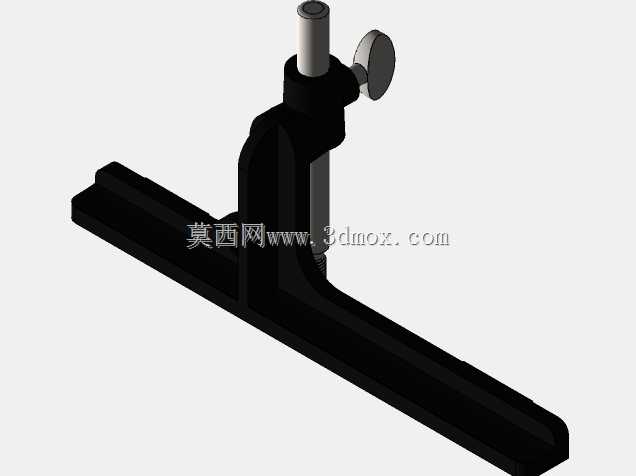

　　靠位挡板通过侧边的丝杆调节结构实现横向位置的无级调整，可根据加工需求设定槽口距离木料边缘的宽度，调节范围覆盖0到25mm的常用木作槽口尺寸，挡板与刨身底面保持垂直，保证加工出的槽口侧壁与木料基准面垂直度误差不超过0.05mm，满足家具榫接、门窗密封槽安装的精度要求。深度限位结构设置在刨身前端，通过旋钮调整伸出底面的高度，可精准控制单次刨削深度与最终槽深，最大刨削深度可达8mm，日常作业中可根据木料硬度调整进刀量，硬木加工时单次进刀控制在0.2mm以内，软木加工可适当提升至0.5mm，既保证加工效率也避免刨刀崩损。刨刀锁紧组件采用双螺丝压块结构，相比传统单螺丝锁紧的木工刨，可避免刨刀在受力时出现偏移，保证刨削面的平整度，

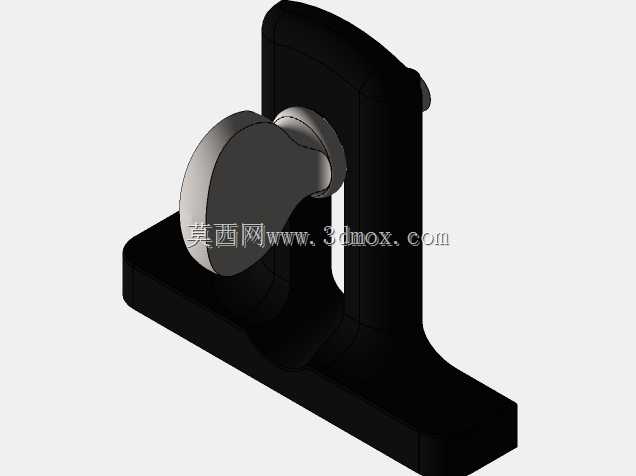

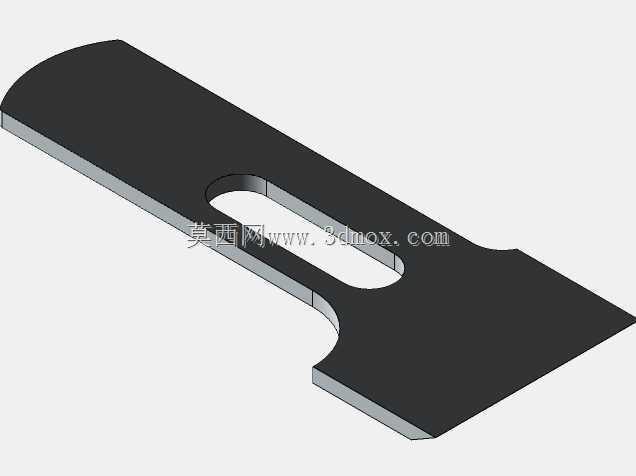

　　刨刀角度采用45度标准切削角，兼顾硬木与软木的切削适应性，刃口伸出量可通过前端的调节旋钮微调，无需反复拆卸压块即可调整吃刀量。握持部分分为前后两个受力位，后侧的弯柄符合人手握持的人体工学弧度，作业时可施加向下的压力保证刨身贴紧木料，前侧的小握把可控制刨削行进方向，在长槽加工时可保持行进轨迹的直线度。导向底座的前端设置有可伸缩的定位导舌，加工通槽时导舌可卡入预先开出的导向缝中，避免长距离刨削时出现槽位走偏的问题，加工盲槽时可将导舌收回，不影响端部的止位加工。从设计思路层面，这款刨具的结构完全围绕木工作业的实际痛点优化，传统槽口加工需要依靠划线、多次平刨找正，不仅效率低且精度依赖操作工人的经验，这款刨具通过集成靠位、深度限位、导向结构，

　　将加工过程中的人为误差降到最低，即使是经验不足的木工也能加工出精度合格的槽口结构。外形尺寸方面，刨具整体长度约210mm，刨身宽度约50mm，整体高度约120mm，作业时所需的操作空间预留需要在木料侧边留出至少80mm的扳手调节空间，上方留出150mm的握持操作空间，安装更换刨刀时需要将刨身翻转，底部需要预留至少250mm的操作空间用于拆装锁紧螺丝。在实际维护层面，刨身的铸铁部分需要定期涂抹防锈油避免潮湿环境下锈蚀，所有调节丝杆位置需要定期涂抹润滑脂保证调节顺畅，刨刀刃口需要定期用油石修磨，保持刃口锋利度可大幅降低刨削时的阻力，减少木料表面的毛刺。在配套工装适配方面，这款刨具可搭配木工工作台的侧靠山使用，进一步提升长料加工时的稳定性，也可配合夹具固定短木料后进行单手操作，完成小型木构件的精细槽口加工。相比电动槽刨，这款手动槽口刨不需要电源，适合现场无供电的安装作业场景，且加工过程中无噪音、无木屑飞溅，作业安全性更高，同时手动进给的速度可根据木料纹理随时调整，避免逆纹刨削时出现木料崩茬的问题，在硬木精细加工、薄木片槽口加工场景下的加工质量优于电动工具。
