木工手摇曲柄钻结构三维设计

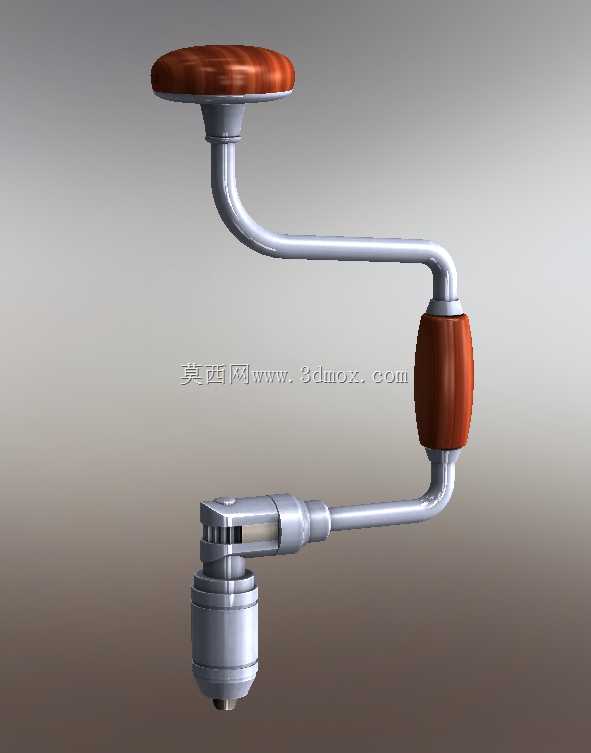

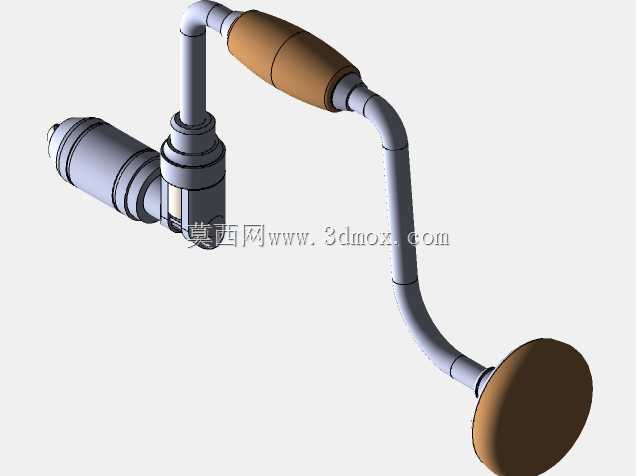

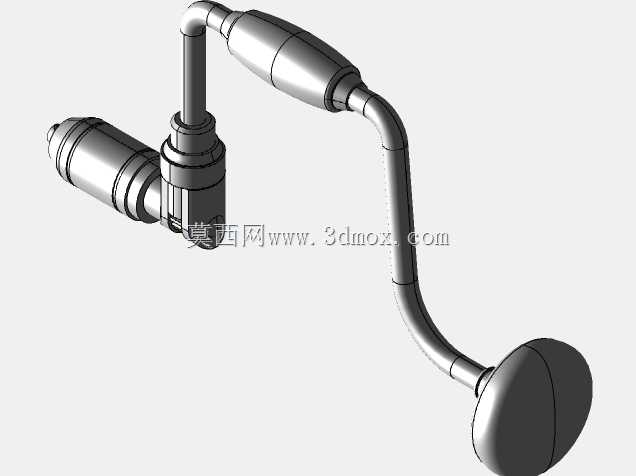

　　这款手摇曲柄钻是传统木工手工钻孔作业的经典工具，在无电力供应的户外木工作业、精细木工榫卯加工、老家具维修复原场景中至今仍有不可替代的使用价值，相比电动钻孔设备，它的钻孔进给力度完全由操作人员手动控制，不会出现电动钻具高速切削带来的木材崩边、钻孔过深打穿工件的问题，尤其适合硬木材质的精密浅孔加工、传统木工工艺的非遗传承作业场景。从结构设计来看，整体采用Z型曲柄传动布局，顶端设置的圆形木质托柄可贴合操作人员的胸部或肩部施压，作业时通过身体施加稳定的轴向进给力，无需单手握持施压就能保证钻孔过程的稳定性，曲柄中段的木质握套是转动操作的握持部位，表面做了圆弧过渡处理，握持时贴合手掌轮廓，长时间转动作业不会产生明显的硌手感，

　　曲柄的金属杆身采用冷拉圆钢弯折成型，弯折处做了大圆角过渡，避免应力集中导致的杆身断裂问题，传动部位的间隙控制在0.1mm以内，转动时无明显旷量，保证钻孔的同轴度。下端的钻夹头采用三爪自定心结构，可夹持不同直径的方形柄木工钻头，夹头的锁紧套通过螺纹传动实现三爪同步收紧，夹持力足够应对硬木钻孔时的扭矩输出，不会出现钻头打滑空转的问题。设计过程中充分考虑了人体工程学参数，曲柄的回转半径设置为120mm，这个转动半径下操作人员手腕转动的幅度处于舒适区间，既不会因为回转半径过小导致转动费力，也不会因为半径过大造成操作空间需求过高，整体工具的总长度控制在350mm左右，可放入常规的木工工具包中携带，适合上门维修、户外木作等移动作业场景。

　　外形边界上，工具最大回转直径为240mm，作业时需要预留的操作空间半径不小于150mm，即可完成全周转动操作，不会和周边的工件、工装产生干涉。木质的托柄和握套都采用硬木材质制作，表面做了浸油处理，长期使用后会形成温润的包浆，握持摩擦力充足，不会因为手汗出现打滑问题，金属杆身和夹头部位做了镀镍防锈处理，在潮湿的木工车间环境中也不易生锈，日常维护仅需要定期在转动连接部位滴入少量润滑油即可，维护成本极低。在实际木工作业中，这款工具可完成0.5mm到10mm直径的木材钻孔作业，钻孔深度最大可达到100mm，配合不同形制的木工钻头，还可完成沉孔、倒角等加工作业，在传统实木家具制作中，常用于桌椅榫卯结构的定位孔加工、五金件安装的预钻孔作业，

　　相比电动钻具，它的钻孔转速低，切削过程中木材不会因为高速摩擦产生焦痕，钻孔内壁的光洁度更高，不需要额外打磨就可以直接进行榫卯装配。设计时对传动部位的受力做了有限元校核，在施加最大150N轴向进给力、输出10N·m扭矩的极端工况下，曲柄弯折处的最大应力远低于钢材的屈服强度，可保证长期使用不会出现变形、断裂问题，夹头部位的锁紧螺纹采用梯形螺纹设计，耐磨性好，反复松紧也不会出现螺纹滑牙的问题，整体结构没有易损的电子元器件，使用寿命可达到数十年，是木工手工工具中可靠性极高的品类。
