螺旋输送式固体筛选设备三维结构设计

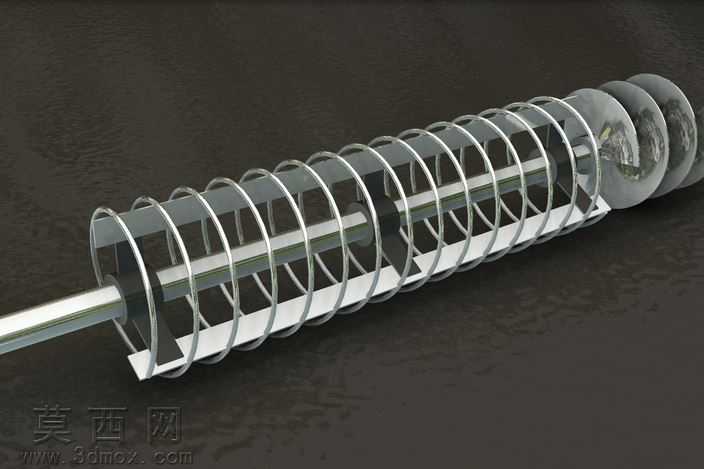

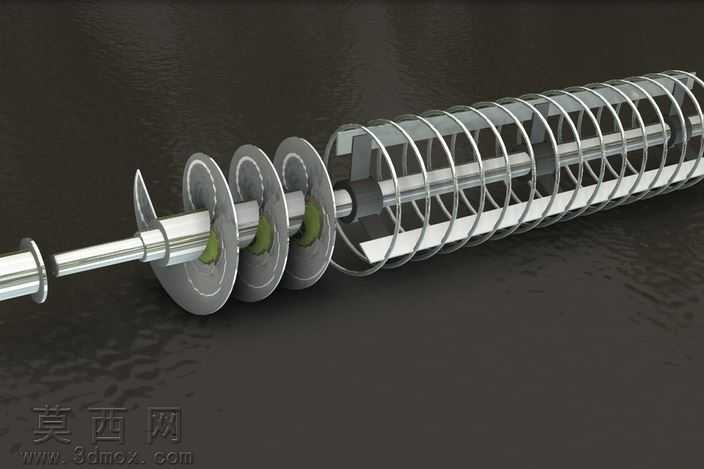

本作品为螺旋输送式固体筛选设备的三维建模成果，建模过程严格遵循机械设计规范，依托三维建模软件完成全参数化结构搭建，完整还原了设备的核心功能结构。模型主体采用同轴布局设计，核心输送轴上依次排布螺旋推送叶片与分级筛选盘片，轴体外侧配套笼式筛网框架结构，各部件间的装配间隙、配合公差均按照实际工业设备的运行要求进行参数设定，确保结构逻辑符合真实设备的运动原理。建模阶段首先完成中心主轴的基准特征搭建，依次绘制螺旋叶片的扫描路径与截面轮廓，通过扫描特征生成连续的螺旋推送结构，再根据物料分级筛选的功能需求，在螺旋输送段间隔布置不同开孔规格的筛选盘片，盘片与主轴间采用键连接的装配结构还原真实固定方式；外侧笼式筛网通过阵列特征完成环形支撑肋与纵向支撑杆的排布，筛网面采用薄壁特征模拟实际金属筛网的厚度与通透结构。材质渲染阶段针对不同部件的工业应用场景匹配对应材质：主轴、螺旋叶片、筛选盘片均赋予哑光不锈钢材质，调整金属粗糙度与反射参数还原金属加工件的真实质感；外侧筛网框架赋予亮面镀铬金属材质，通过材质参数区分不同金属部件的加工工艺差异；渲染环境采用深色工业影棚背景，添加柔和的环境光与定向补光，突出设备的金属质感与结构层次，清晰展现各部件的装配关系与结构细节。设计思路上整合了螺旋输送与分级筛选的双重功能，设备可在输送固体物料的过程中同步完成不同粒径物料的筛分作业，省去单独筛分环节的物料转运流程，有效提升物料处理效率；结构上采用模块化设计思路，筛选盘片与螺旋叶片均可根据处理物料的特性进行参数调整，适配不同类型固体物料的处理需求，笼式外筛结构可对大粒径杂质进行最终拦截，保障筛分出料的粒径均匀性。模型各部件均保留可编辑参数，可根据实际生产需求调整轴径、叶片螺距、筛盘开孔规格、设备整体长度等核心参数，为后续的工程出图、仿真分析、结构优化提供完整的三维模型基础，可直接用于物料处理设备的方案演示、结构验证以及教学演示场景。
