机加工小型螺旋支撑千斤顶结构设计

　　在精密机加工的工序流转里，很多异形工件、带悬空结构的铸件或者薄壁件在铣削、钻孔工序装夹时，往往会遇到压板压点远端缺少支撑、加工时工件颤振的问题，这类小型螺旋千斤顶就是针对这类场景设计的手动支撑工装，和大吨位顶升用的起重千斤顶不同，它的核心作用是在加工工位上给工件提供可微调高度的刚性支撑，抵消切削力带来的工件形变，避免加工振纹或者工件尺寸超差。

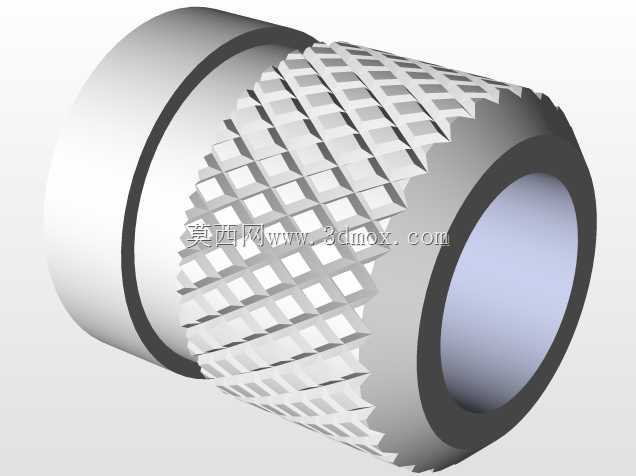

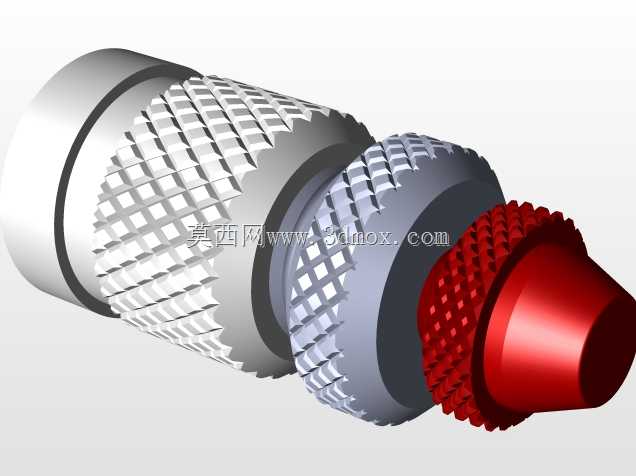

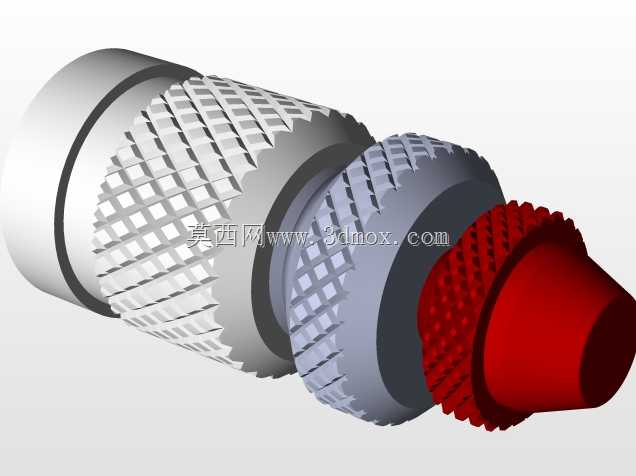

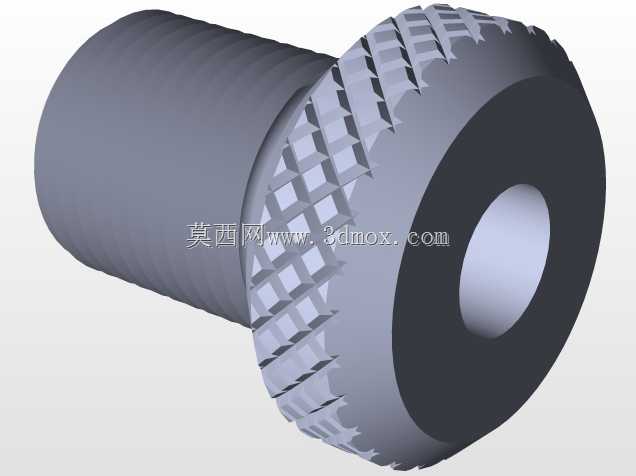

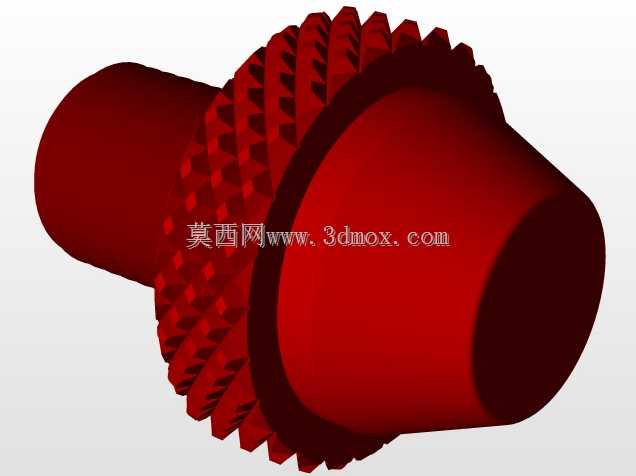

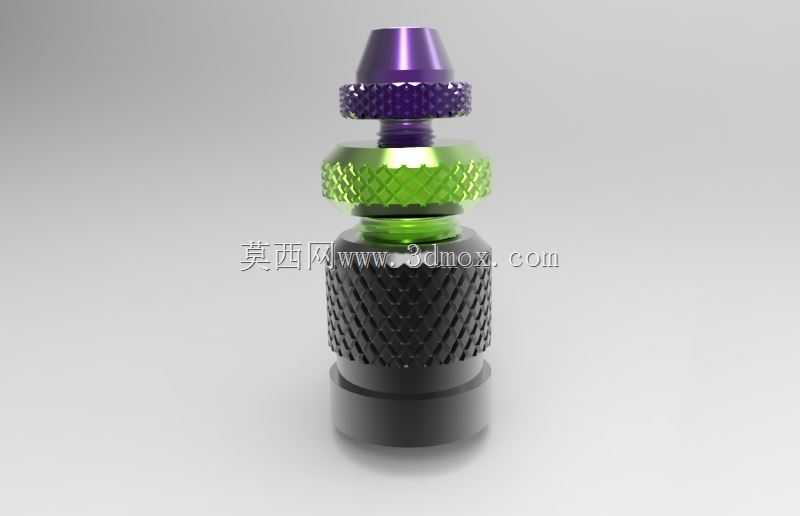

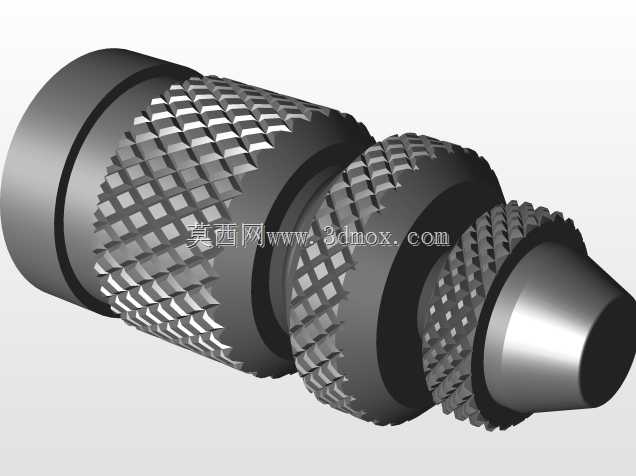

　　从结构设计逻辑来看，这款螺旋支撑采用了多级螺纹调节的思路，最底部的基座做了滚花防滑设计，增大和机床工作台面的摩擦力，避免支撑受力时出现滑移，基座内部加工有内螺纹，和中间的调节螺杆配合，实现大行程的高度粗调；中间的锁紧环采用了菱形滚花工艺，不需要借助扳手，徒手就能拧紧，在粗调到位后锁紧环可以锁死调节螺杆的位置，避免加工过程中螺杆受振动回转导致支撑高度变化；顶部的接触头做了锥面设计，既可以支撑工件的平面，也能适配工件上的预制小孔、沉孔位置，避免支撑点打滑，顶部接触头和调节螺杆之间采用小间隙配合，允许接触头有微小的角度偏转，当工件支撑面存在小角度倾斜时，接触头可以自适应贴合工件表面，不会出现点接触导致的应力集中压伤工件表面。

　　实际使用时，操作人员先将工件通过压板初步固定在机床工作台上，找到工件刚性薄弱、容易出现颤振的位置，将这款螺旋千斤顶放置在对应位置的工作台面上，旋转中间的调节螺杆，让顶部接触头慢慢贴近工件下表面，待接触头刚好贴合工件后，旋转外侧的锁紧环，将锁紧环抵紧在基座上端面，锁死调节螺杆的位置，这时候支撑就处于刚性受力状态，能够承受垂直方向的切削分力，避免工件在加工过程中出现让刀。和固定式的等高块相比，这种螺旋调节的支撑不需要准备多组不同厚度的垫铁，单只就可以覆盖一定范围内的高度调节需求，尤其适合小批量多品种的加工场景，能够大幅减少工装准备的时间。

　　从安装边界来看，这款千斤顶的基座外径做了紧凑化设计，即使是T型槽间距较小的小型铣床工作台，也可以放置在相邻T型槽之间的台面上，不需要占用T型槽的压板安装位置，不会和工件的压紧压板产生空间干涉；整体收拢后的高度较低，可以适配工作台和工件之间间隙较小的装夹场景，最大伸出高度可以满足常规中小型工件的悬空支撑需求，调节螺杆的螺距经过优化，既不会因为螺距太小导致调节效率过低，也不会因为螺距太大导致微调精度不足，徒手调节时可以轻松实现0.1mm级别的高度微调，满足精密加工的支撑精度要求。

　　在细节设计上，所有和操作人员手部接触的调节部件都做了滚花处理，即使手上沾有切削液或者油污，也可以徒手完成调节和锁紧操作，不需要额外使用扳手等辅助工具，操作十分便捷；各个配合螺纹都做了公差优化，既保证调节时的顺滑度，又不会出现螺纹间隙过大导致的支撑刚性不足问题，顶部接触头采用了淬火处理，硬度较高，长期和工件表面接触也不会出现凹陷变形，保证支撑精度的稳定性，基座底面做了精磨处理，和机床工作台面贴合度好，不会因为底面不平导致支撑倾斜。这类小型螺旋支撑是精密机加工车间里十分常用的辅助工装，往往和压板、台虎钳、等高块配合使用，在解决薄壁件加工颤振、异形件装夹支撑的问题上，有着不可替代的作用。
