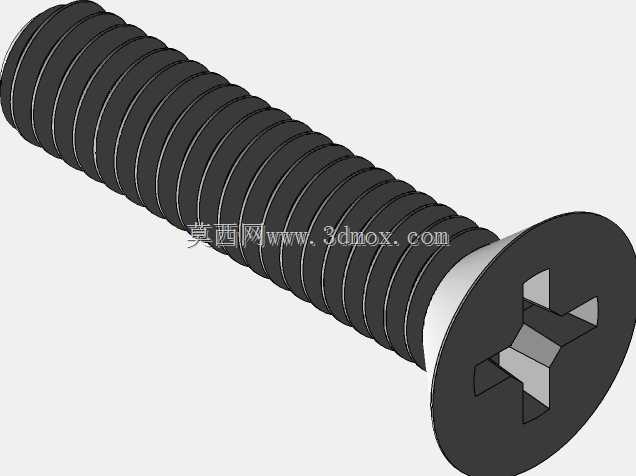

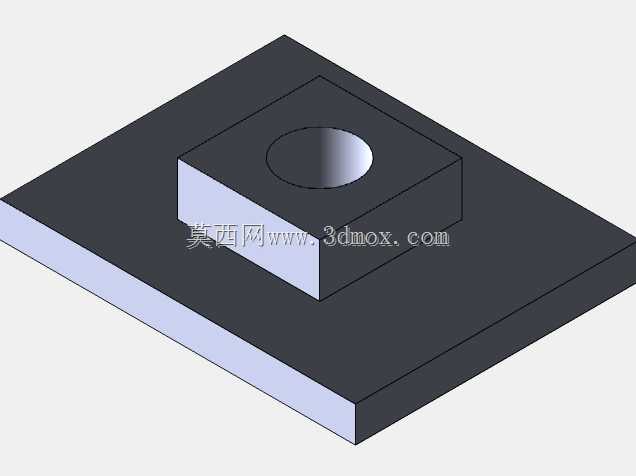

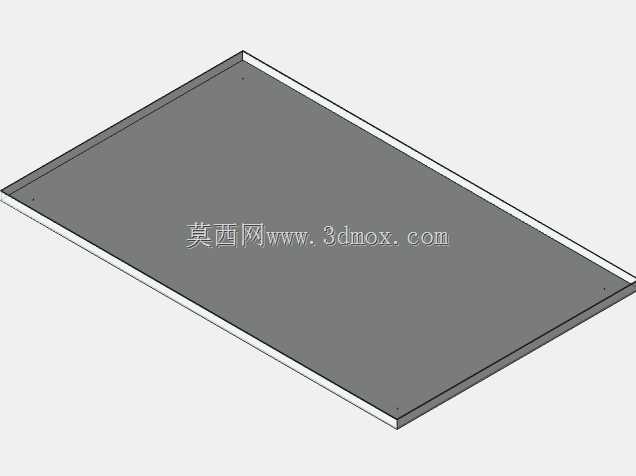

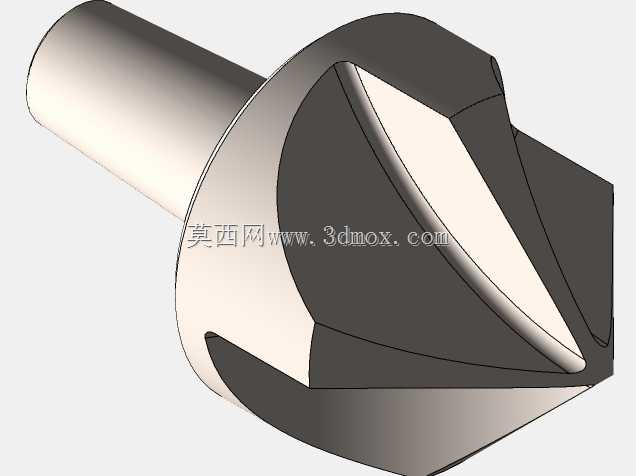

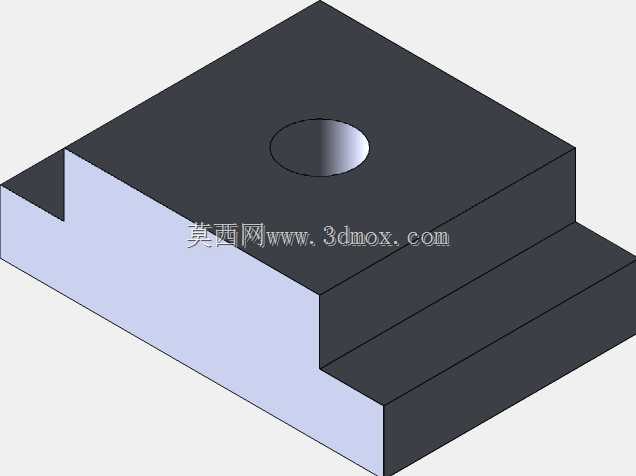

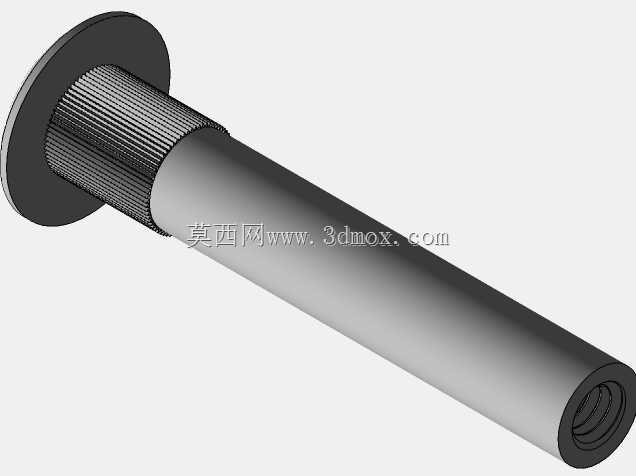

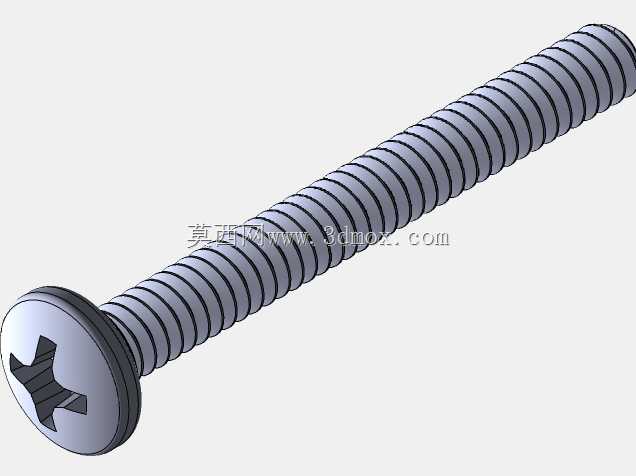

大型平板式流化床数控作业工作台结构

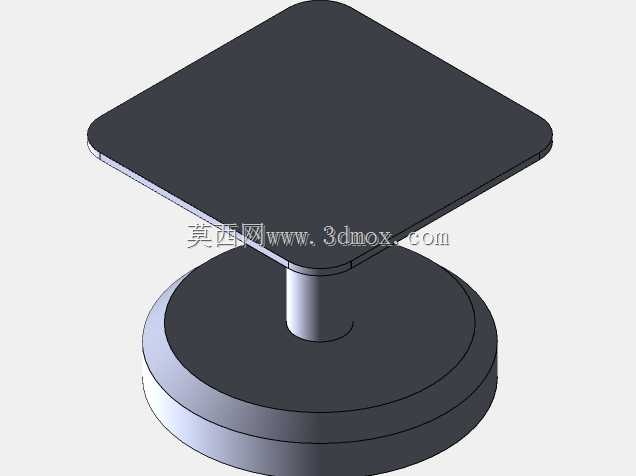

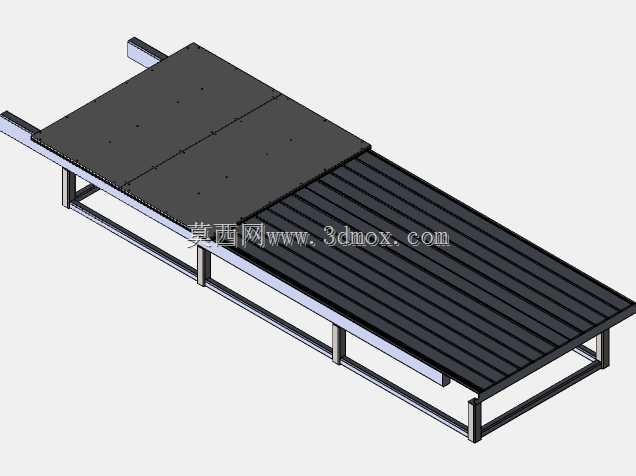

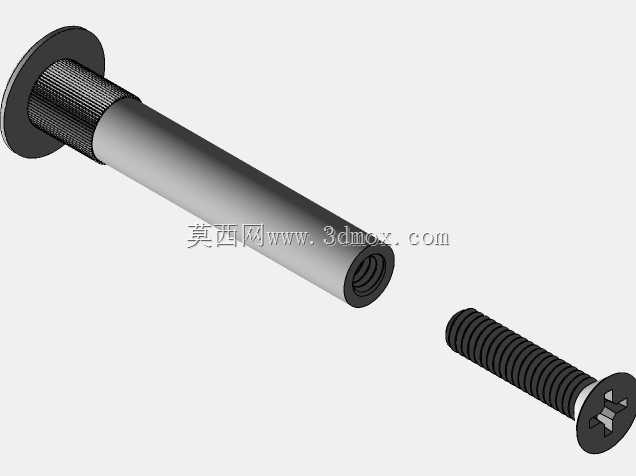

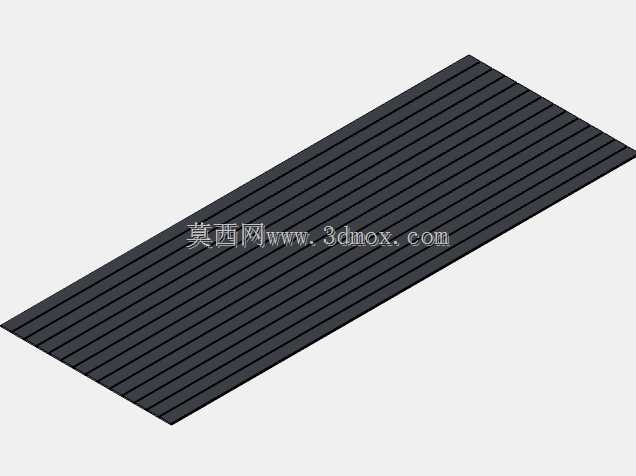

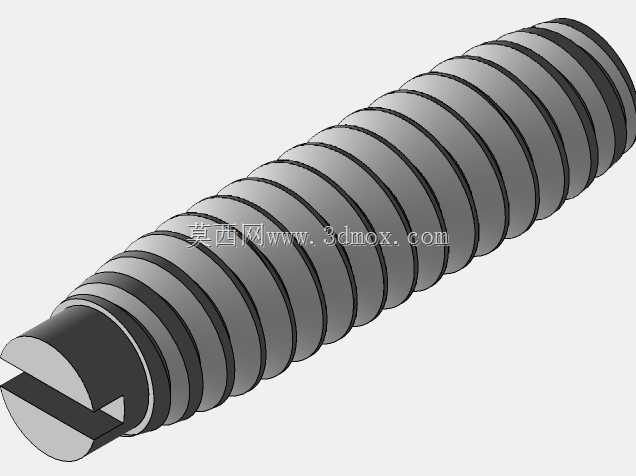

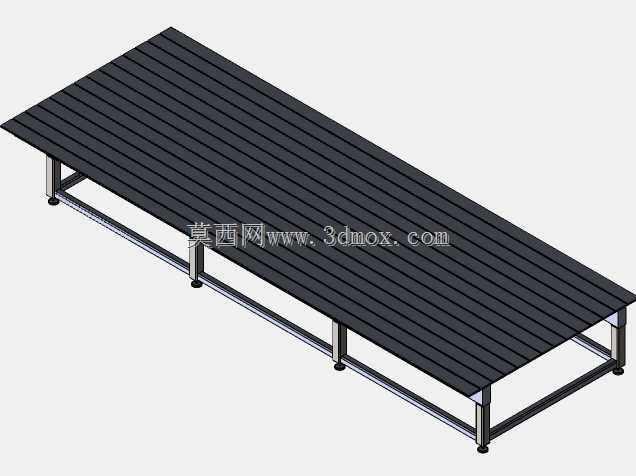

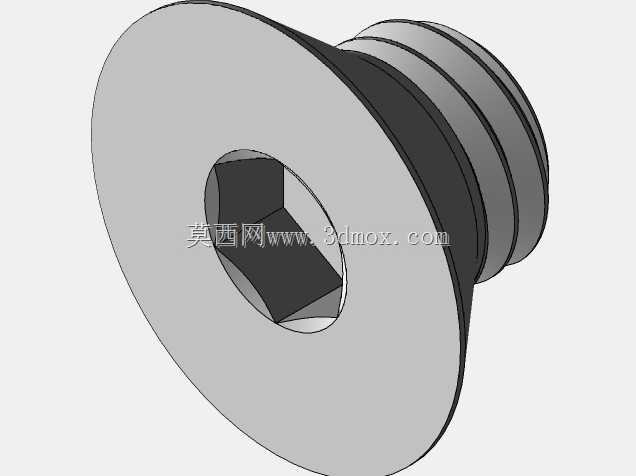

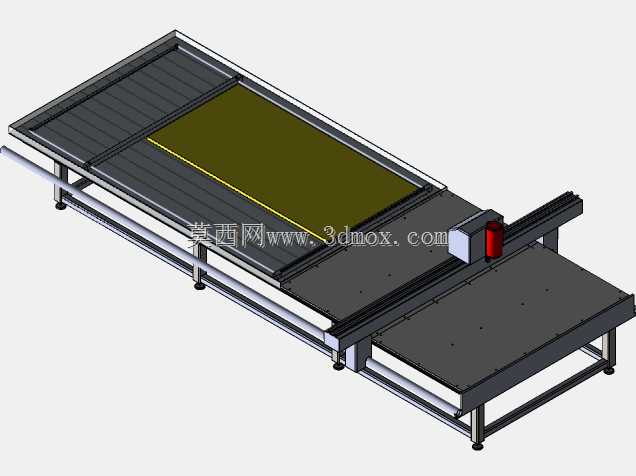

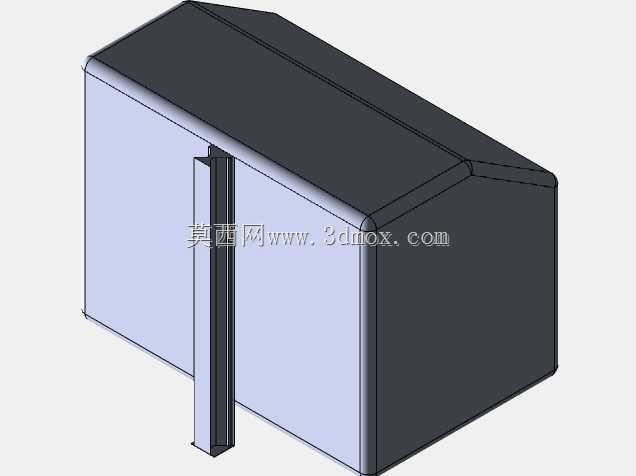

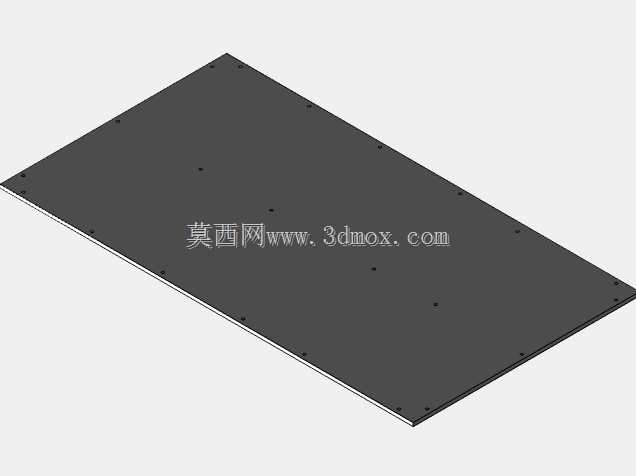

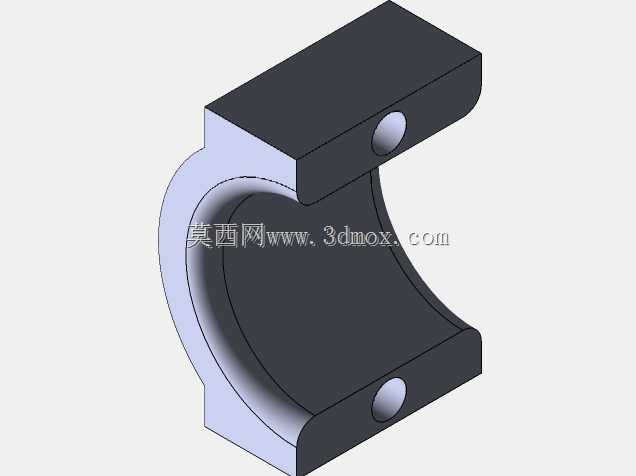

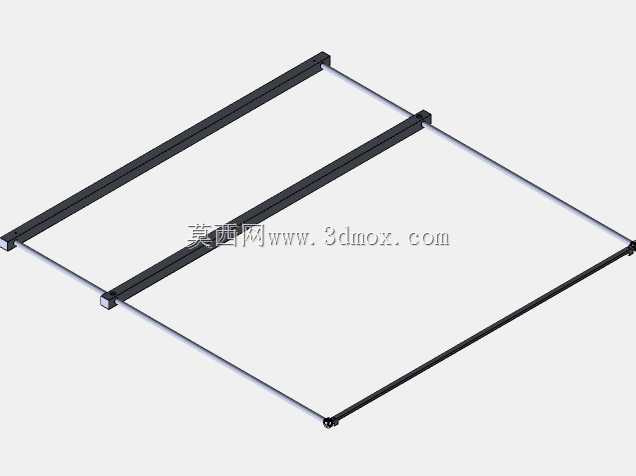

　　这款数控工作台的结构设计，主要面向大尺寸平面类工件的流化床加工作业场景，常见于光伏板芯材、轻质复合板材、过滤材料等需要均匀流化处理或平面数控加工的生产环节，区别于传统小型立式加工设备的工作台结构，其采用了长幅面分体式床身布局，能够适配最大幅宽两米以上、长度四米级的大尺寸工件连续作业需求。从结构组成来看，设备主体分为固定承载床身、龙门移动横梁、加工头安装滑座、延伸接料平台四个核心部分，床身主体采用矩形钢管焊接框架结构，底部配置可调式支撑脚杯，可根据车间地面平整度调整整体水平度，避免长幅面床身因地面沉降出现导轨平行度偏差；床身上部铺设的承载台面采用分段式格栅板设计，既能够保证工件放置的平面度支撑，又可让流化床作业过程中产生的碎屑、

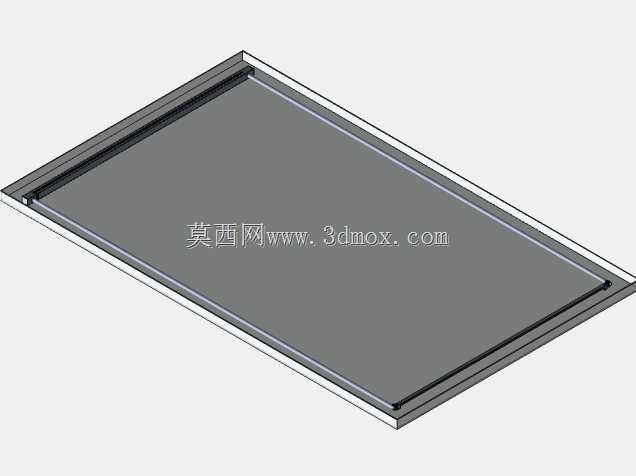

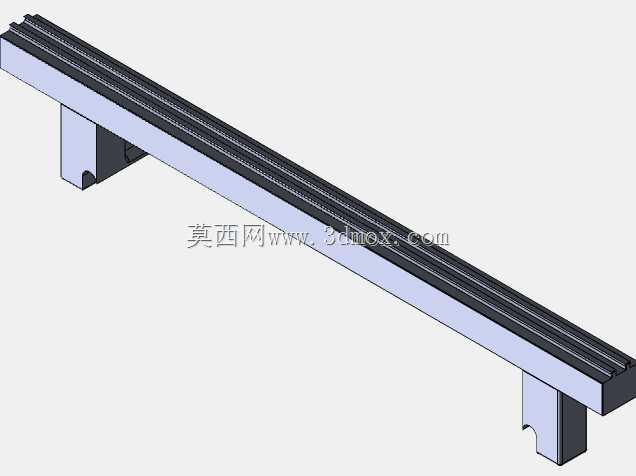

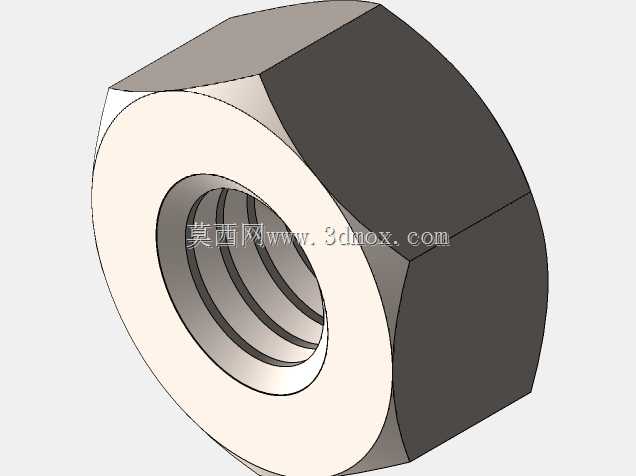

　　流化介质透过格栅间隙落入下方收集槽，减少台面积料对加工精度的影响。龙门横梁采用跨坐式安装结构，两侧通过直线导轨与床身两侧的安装基准面连接，驱动侧配置丝杠传动副，可实现横梁沿床身长度方向的全行程匀速移动，横梁上的滑座同样采用导轨滑块结构，可沿横梁幅宽方向横向移动，加工头安装位预留了标准的动力头安装接口，可根据实际工艺需求搭载流化喷头、铣削主轴、划线刀具等不同作业部件，满足不同工序的加工需求。设计过程中，重点考量了长行程移动的结构刚性问题，龙门横梁的截面采用箱型焊接结构，内部布置加强筋板，避免横梁在高速移动过程中出现挠度变形，两侧导轨安装面在焊接后经过整体时效处理与铣削精加工，保证两侧导轨的平行度公差控制在0.1mm/全行程范围内，

　　确保移动过程中加工头的位置精度。设备的延伸接料平台布置在床身的出料端，与主床身台面保持同一水平高度，采用独立的框架支撑结构，可承接加工完成后送出的工件，避免长尺寸工件在出料端出现下垂变形，影响工件出料的顺畅度。安装边界方面，设备整体长度约六米，宽度约三米，安装时需要在设备周边预留不小于一米的操作维护空间，床身底部的脚杯需要固定在硬化的混凝土地面上，避免设备运行过程中出现移位；电气走线采用拖链内置布置，所有动力线与信号线沿龙门拖链与床身侧边的走线槽排布，避免线缆外露造成的安全隐患，同时也减少加工过程中碎屑对线缆的磨损。实际应用中，这类工作台可直接接入生产线的流化加工工序，配合上下料机构实现板材的连续加工作业，相比传统的固定式作业台，

　　其数控移动结构可根据预设的加工路径自动完成全幅面的作业，无需人工移动工件，大幅降低大尺寸工件加工的人工劳动强度，同时也能保证加工位置的一致性，减少人工操作带来的精度误差。台面的承载能力经过结构校核，可满足每平方米两百公斤的均布载荷需求，能够适配绝大多数轻质复合板材、光伏组件、过滤基材的加工承载要求，格栅台面的间隙尺寸经过优化，既能够保证碎屑顺利下落，又不会对小尺寸工件的放置造成影响，若加工小尺寸工件，也可在格栅台面上铺设辅助垫板，拓展设备的加工适配范围。
