直角转向双法兰连接焊接管道结构

　　在工业流体输送系统的管路布设场景里，经常会遇到管路需要90度转向同时两端都要和固定接口做刚性对接的工况，这类场景下如果直接用标准弯头搭配两段焊管再现场焊接法兰，不仅现场施工的焊接工作量大，还容易出现法兰端面平行度、垂直度超差的问题，导致安装时螺栓孔对不上、密封面压合不严出现泄漏，这款双法兰直角弯管结构就是针对这类痛点做的集成化设计。

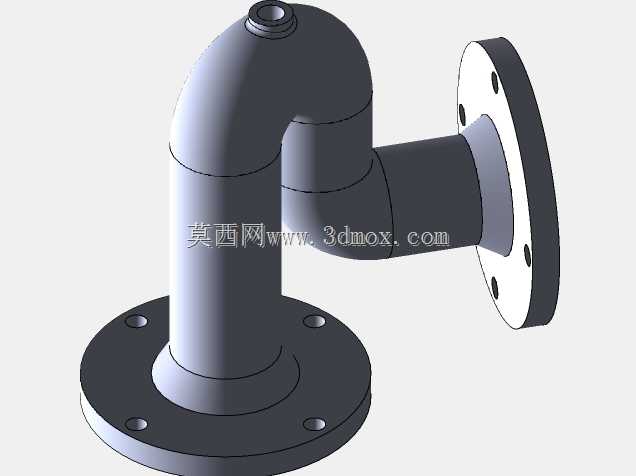

　　从实际使用场景来看，这类构件常应用在化工流体输送管线、车间压缩空气支管路、中小型液压站的外接油路、水处理设备的管路连接段，尤其是在设备出厂前预装的管路模块里，这种集成式弯管可以大幅减少现场安装的调试工作量。两端的法兰结构均采用标准凸面法兰形式，法兰盘上均匀分布4个螺栓通孔，孔位的分度圆直径、法兰盘外径、密封凸台的高度都匹配常用的公称压力等级，安装时只要和对接端的法兰密封面之间加装对应材质的密封垫片，穿入螺栓按对角顺序拧紧到规定扭矩，就能实现可靠的密封连接，不需要在现场对焊法兰，避免了现场焊接带来的焊渣残留、焊缝变形、防腐层破坏等问题。

　　设计过程中首先确定的是两端法兰的相对位置关系，垂直段法兰的端面和水平段法兰的端面互相垂直，两个法兰的中心轴线呈90度正交，交点落在弯管的圆弧段中心线上，弯管的转弯半径取管道通径的1.5倍，这个曲率半径既可以避免流体在转弯处出现过大的局部阻力，也不会因为转弯半径过大导致整体结构占用过多安装空间。管道主体的壁厚根据常用的公称压力等级选取，保证在额定工作压力下管壁的应力处于材料许用应力范围内，同时弯管段和两端直管段、法兰和直管段的连接位置都做了圆弧过渡，减少应力集中的风险，避免长期带压运行过程中焊缝位置出现疲劳开裂。

　　从安装边界来看，垂直段法兰的下端面到水平段法兰外侧端面的水平距离、垂直段法兰下端面到弯管顶部的垂直高度都做了紧凑化设计，安装时不需要额外预留过大的操作空间，法兰上的螺栓孔采用跨中布置的形式，也就是螺栓孔的位置相对于两个法兰中心轴线构成的平面对称分布，不管是水平安装还是垂直安装，都能方便螺栓的穿入和拧紧操作。弯管顶部预留的小接口可以用来安装压力表、温度传感器或者排气阀，不需要在管路上额外开孔焊接接头，进一步减少了现场加工的工作量，这个小接口的螺纹规格匹配常用的仪表安装螺纹，直接拧入对应仪表就能完成检测点的布设。

　　实际加工时，直管段和弯管段采用焊接连接，焊缝位置做了打磨处理，保证内壁光滑无凸起，减少流体输送过程中的阻力，也避免杂质在焊缝位置堆积；法兰和直管段的焊接采用内外双面焊，保证焊接强度，焊后对法兰端面做二次机加工，确保法兰端面和管道轴线的垂直度符合安装要求，避免安装后出现密封面偏斜的问题。整体结构做了喷砂除锈后喷涂防腐涂层，适配多数常规工况的防腐要求，如果是用在腐蚀介质输送场景，也可以根据需求更换不锈钢材质或者做衬塑处理。

　　在管路系统设计选型时，这种集成式弯管可以直接替代“弯头+两段短管+两个平焊法兰”的散件组合，减少设计时的零件选型数量，也降低了装配时的累计误差，尤其是在模块化设计的设备里，这类标准化的集成管路构件可以有效提升装配效率，降低现场安装的返工率。需要注意的是，安装前要确认法兰的公称通径、压力等级和对接端的法兰完全匹配，密封垫片的材质要适配输送介质的特性和工作温度，螺栓拧紧时要严格遵循对角分次拧紧的工艺要求，避免局部压力过大导致法兰变形或者密封垫片压损。
