LED照明用长条铝基散热承载基板

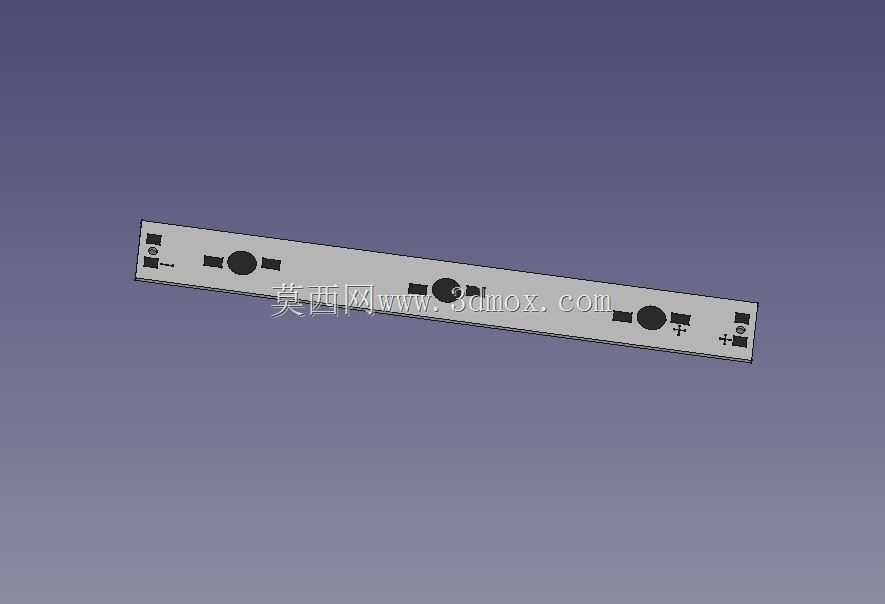

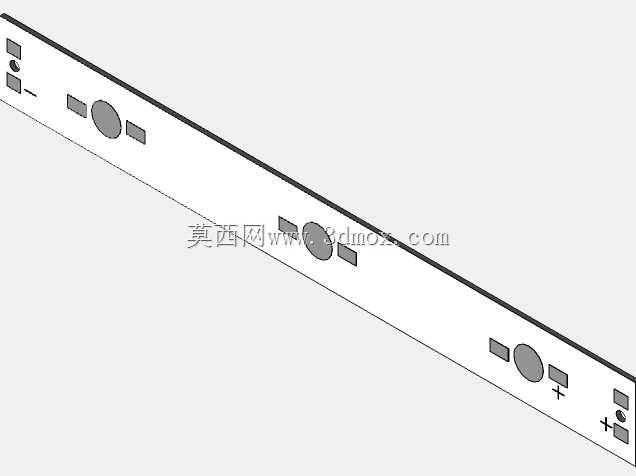

　　这款长条状铝基构件，是面向线性LED照明产品开发的核心承载散热部件，在商用线性灯、工业设备条形照明、展柜灯带模组这类场景中，承担着LED灯珠固定、电路承载、热量导出的多重作用，是线性LED照明方案里决定光源寿命与工作稳定性的关键结构件。从结构设计逻辑来看，整体采用等截面长条形态，适配线性照明产品的长条形安装空间，基材选用铝合金材质，兼顾轻量化需求与导热性能，相比传统FR-4玻纤基板，导热效率提升数倍，能够快速将LED灯珠工作时产生的热量传导至后端散热结构，避免灯珠结温过高导致的光衰过快、寿命缩短问题。构件表面预留了多组圆形焊盘与定位标识，焊盘位置严格匹配常用中功率LED灯珠的引脚间距，正负极标识清晰，

　　能够在SMT贴片工序中减少对位误差，提升生产良率；相邻灯珠焊盘之间预留了合理的走线空间，可适配串并联不同的电路排布方案，满足不同功率、不同电压等级的线性照明产品设计需求。构件两端设置了对称的安装定位结构，包括小型定位孔与卡扣卡槽，既可以通过螺丝锁附固定在灯体外壳内，也可以通过卡扣结构实现快装，适配不同的灯体装配工艺；安装边界经过公差优化，长度方向的尺寸公差控制在合理范围内，能够适配标准长度的线性灯壳，避免装配时出现长度不匹配、两端缝隙不均的问题。从实际使用的角度出发，这款铝基板的厚度经过针对性设计，既保证了足够的结构强度，在长条安装状态下不会出现中部下弯变形，也不会因为过厚导致材料浪费、整体重量增加；表面做了绝缘防护处理，

　　在保证导热性能的同时，避免电路与铝基材之间出现短路风险，符合照明产品的电气安全要求。在结构建模过程中，需要重点关注焊盘位置的同轴度、安装孔的位置度，以及长条构件的平面度要求——如果基板平面度超差，SMT贴片时会出现虚焊问题，安装时也会与灯壳散热面存在间隙，增大热阻，影响散热效果；同时两端的卡扣结构尺寸需要与常用灯壳的卡槽尺寸做适配验证，保证装配时的插拔力处于合理区间，既不会因为过松导致使用中脱落，也不会因为过紧导致装配困难。这类铝基构件的设计，需要平衡散热性能、结构强度、加工成本与装配便利性多重因素，不同功率等级的产品需要匹配不同厚度的基材、不同的导热系数要求，在满足散热需求的前提下尽可能压缩材料成本；

　　同时表面的电路布局需要结合灯珠的排布角度，保证出光均匀性，避免因为灯珠间距不合理导致的照明光斑问题。在设备选型配套中，这类铝基板不仅可以用于常规的室内线性照明，也可以经过表面防腐处理后用于户外条形洗墙灯、工业设备工作灯等场景，只要调整表面防护层的耐候性能，就可以适配不同的使用环境；安装时需要保证基板与灯壳散热面之间涂覆均匀的导热硅脂，减少接触热阻，最大化发挥铝基材的导热能力。
