立式十字单孔蒸汽动力装置结构设计

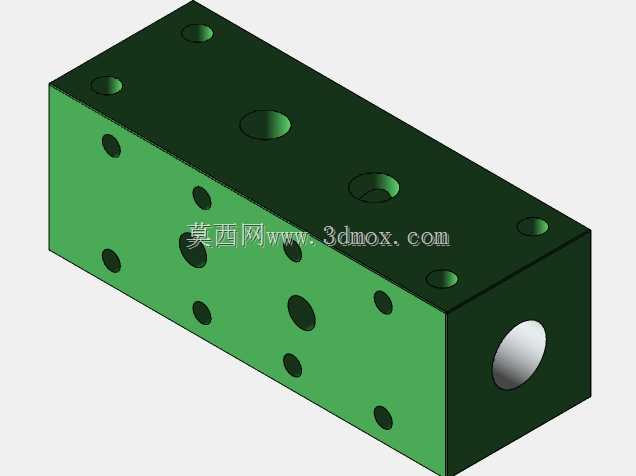

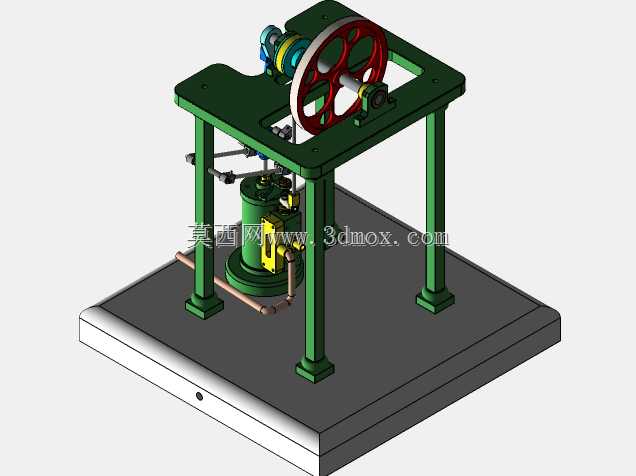

　　这套立式十字单孔蒸汽动力结构，在小型热能动力演示、复古动力装置复刻、教学实验台搭建场景中有着明确的应用定位，区别于卧式蒸汽机的横向布局，立式框架结构能大幅压缩设备的横向占地空间，适配桌面级实验台、小型动力展示柜的安装需求。从实际用途来看，该结构可作为热能转换机械原理的具象演示载体，也可适配小型蒸汽动力模型的动力输出单元，通过蒸汽压力推动活塞做往复运动，经十字头传动结构将直线运动转换为飞轮的旋转运动，实现热能到旋转机械能的稳定输出。

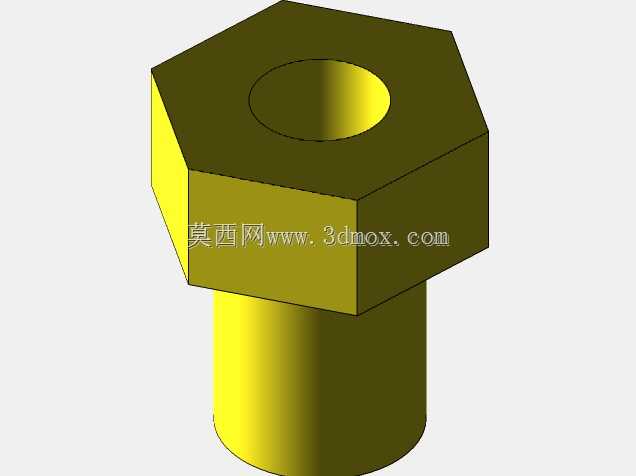

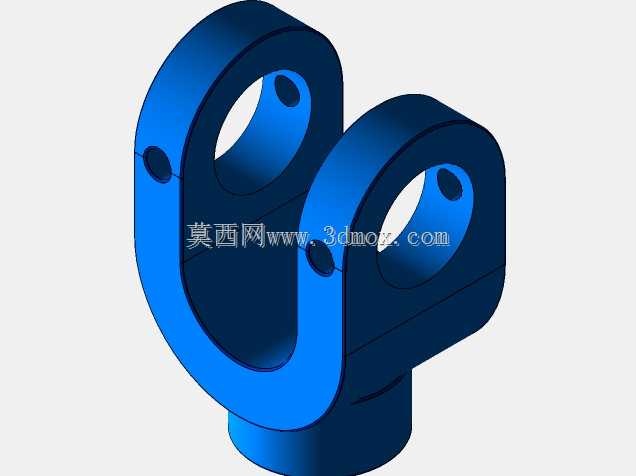

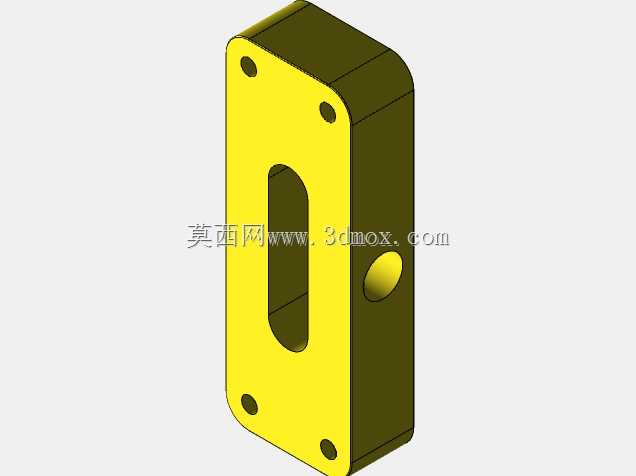

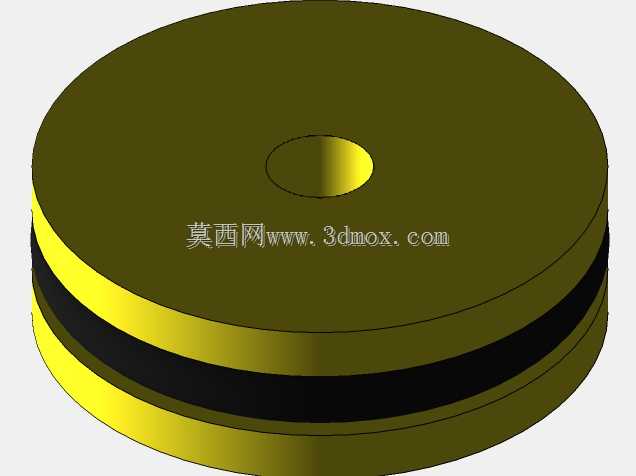

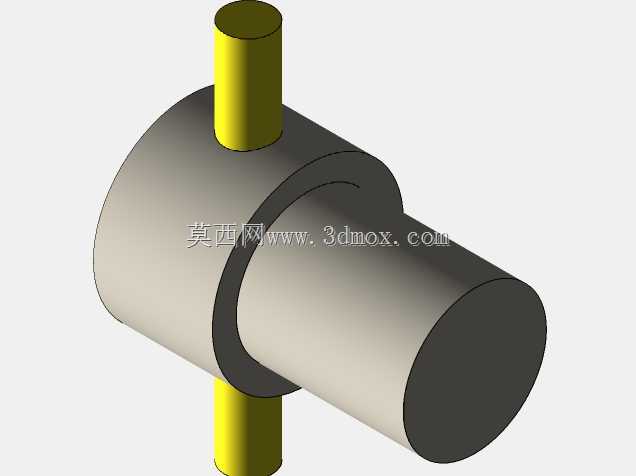

　　设计过程中优先考虑了传动路径的同轴度控制，四根立式支撑柱采用等长设计，上下安装板的柱位孔采用同轴定位加工基准，保证气缸安装轴线与十字头滑道轴线的重合度，避免活塞运行过程中出现偏磨导致的密封失效问题。单孔配气结构的设计简化了传统蒸汽机复杂的滑阀配气路径，通过单个配气孔道的时序控制完成进排气切换，在降低零件加工复杂度的同时，也减少了配气机构的运动摩擦损耗，适合小功率工况下的稳定运行。十字传动结构的设置，将活塞杆的侧向力完全由十字头滑道承担，避免活塞直接承受侧向推力，有效延长气缸密封件的使用寿命，这也是立式十字结构相比无十字头直连结构的核心优势。

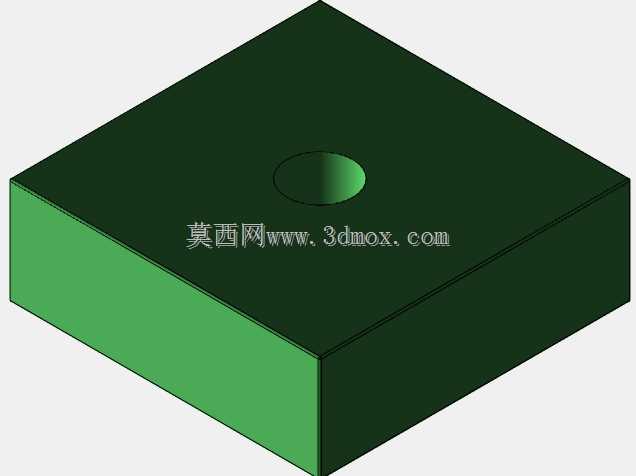

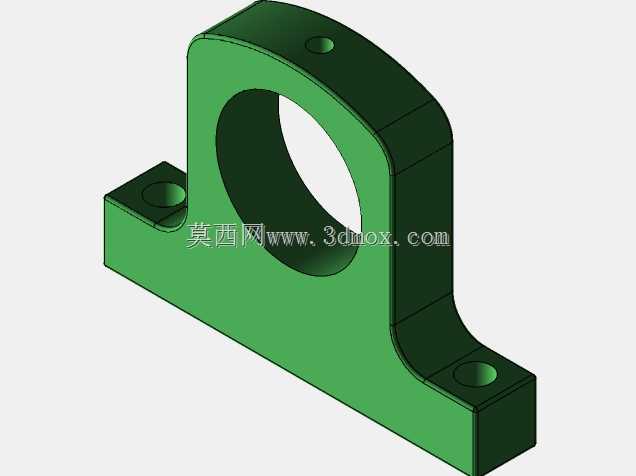

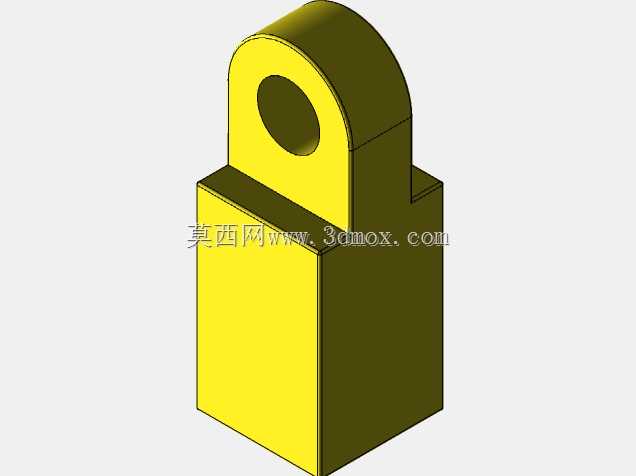

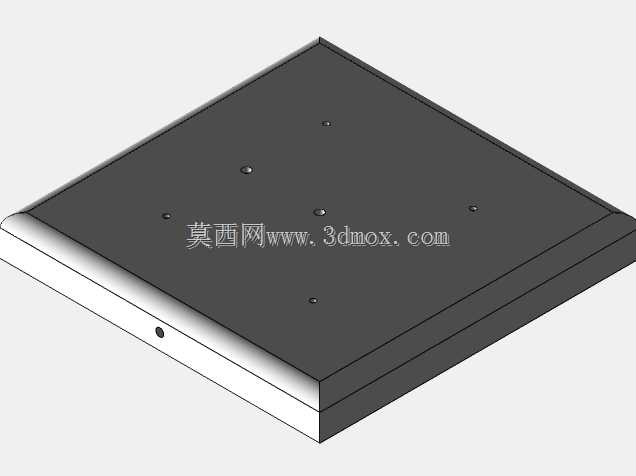

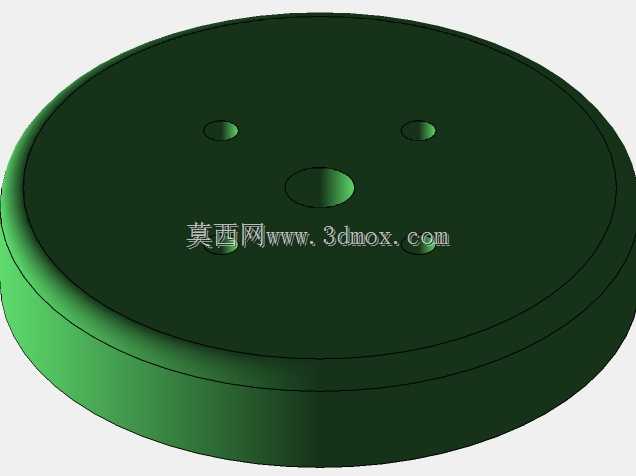

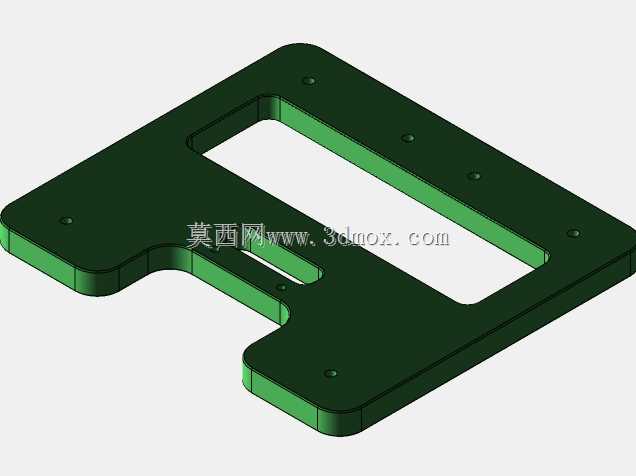

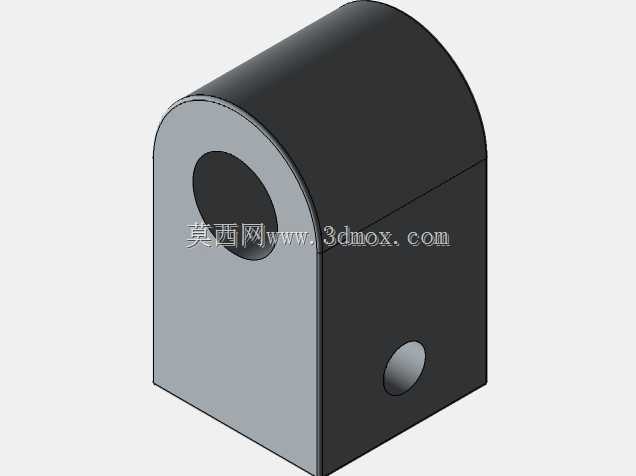

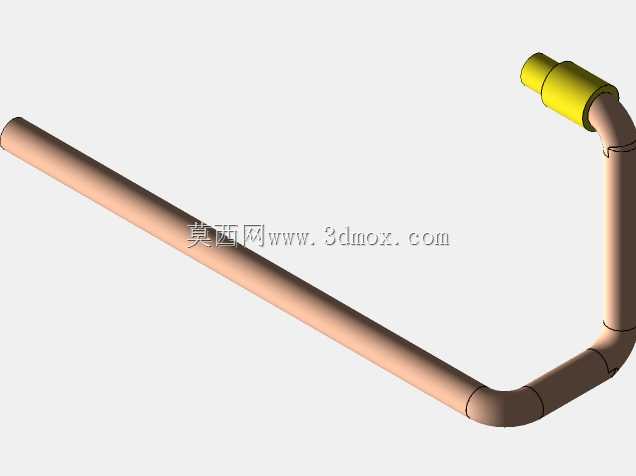

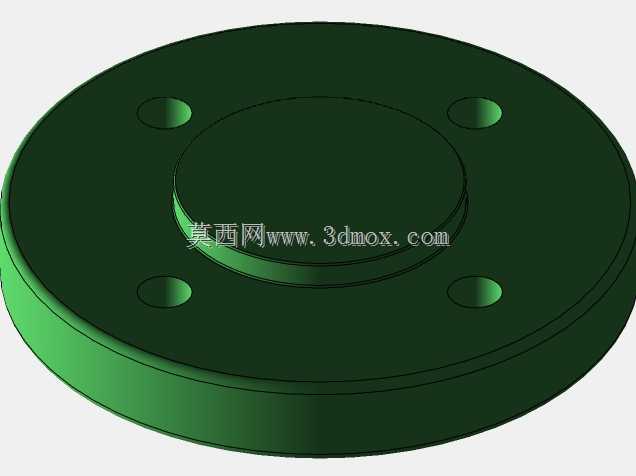

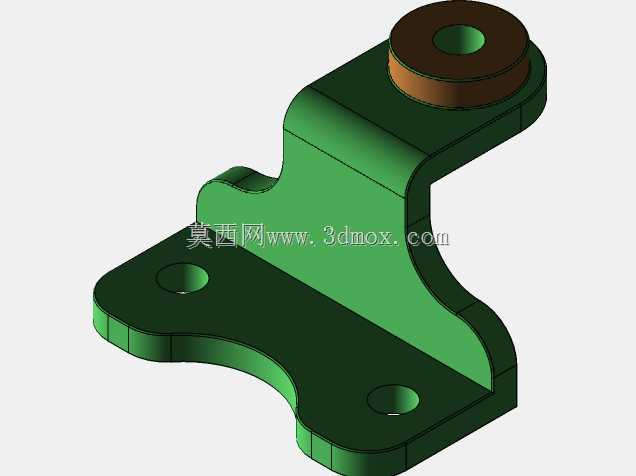

　　从安装边界来看，整套装置的底座采用带定位沉孔的平板结构，底座边缘预留了四个安装固定孔位，可直接通过螺栓固定在实验台架或安装基座上，不需要额外制作转接安装板。上部框架的顶板预留了飞轮轴组的安装位，轴承座采用嵌入式安装设计，轴系的安装高度经过匹配计算，保证连杆运动过程中不会与框架立柱产生运动干涉。气缸部分布置在框架中心位置，外围的管路布局沿着立柱内侧走线，既避免了管路外露容易受到磕碰的问题，也让整体结构更加紧凑，蒸汽进气管路从气缸侧下方接入，凝水排出管路顺着底座边缘引出，外接管路的接口都设置在装置外侧，方便现场安装时的管路对接。

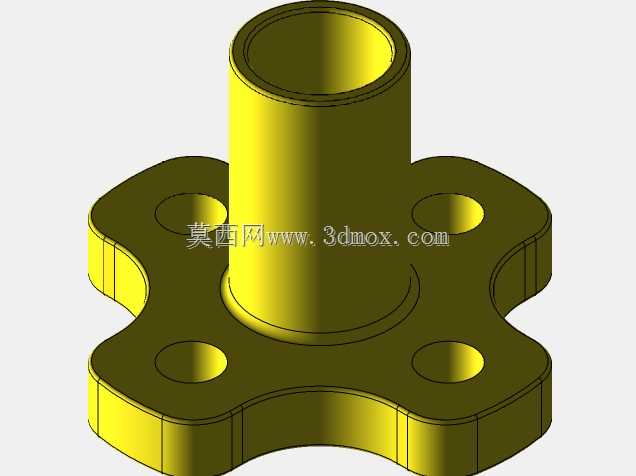

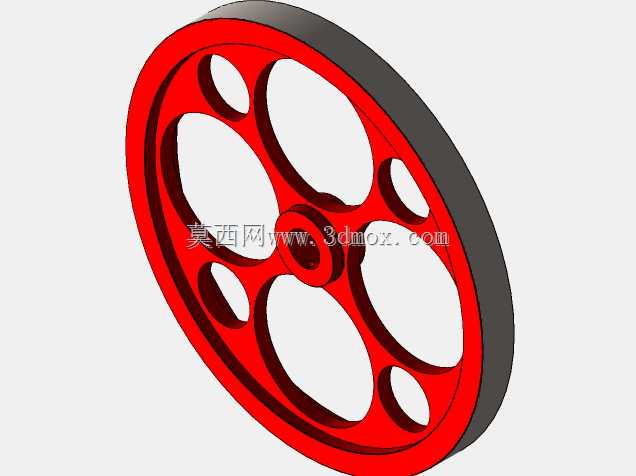

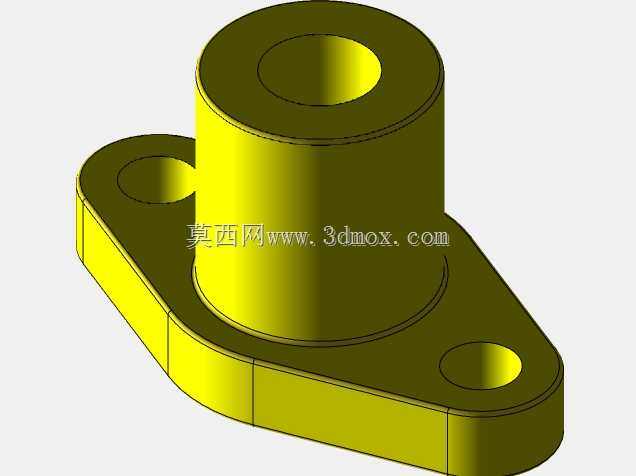

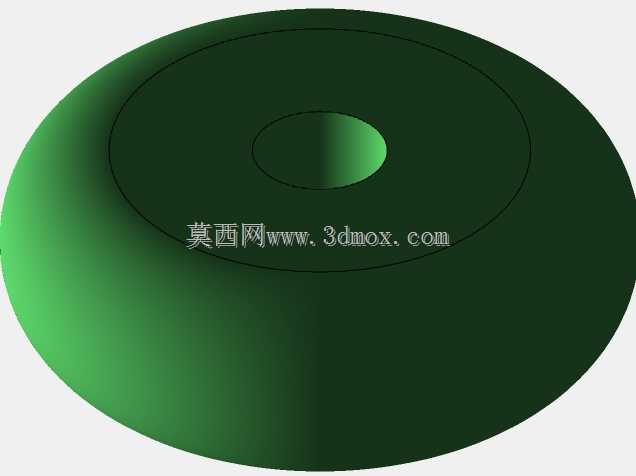

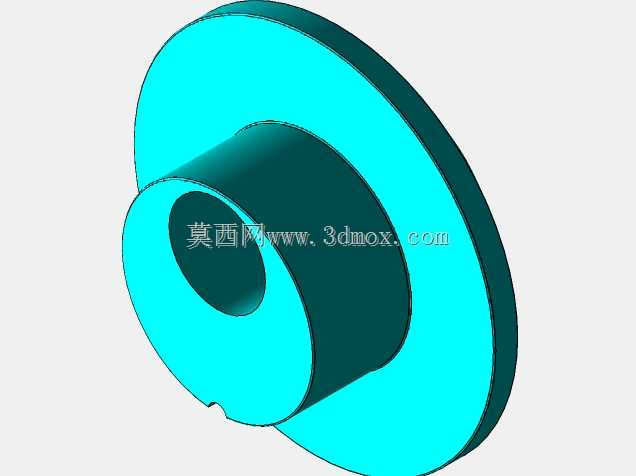

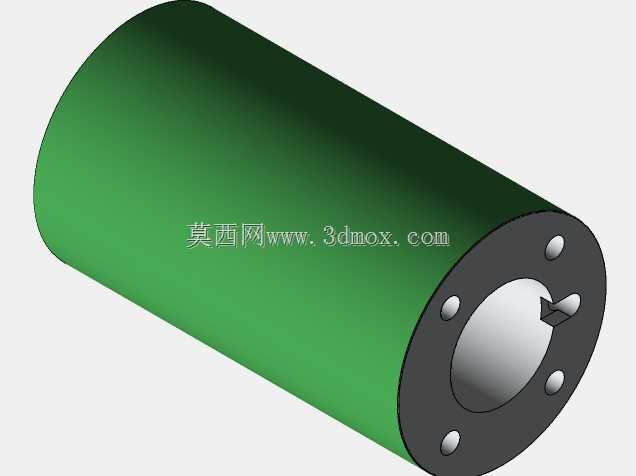

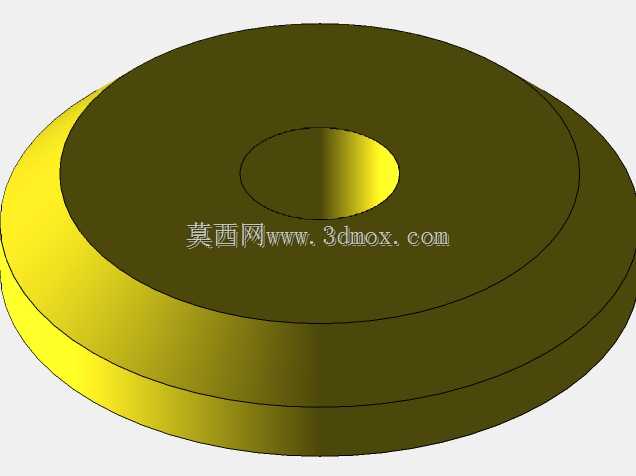

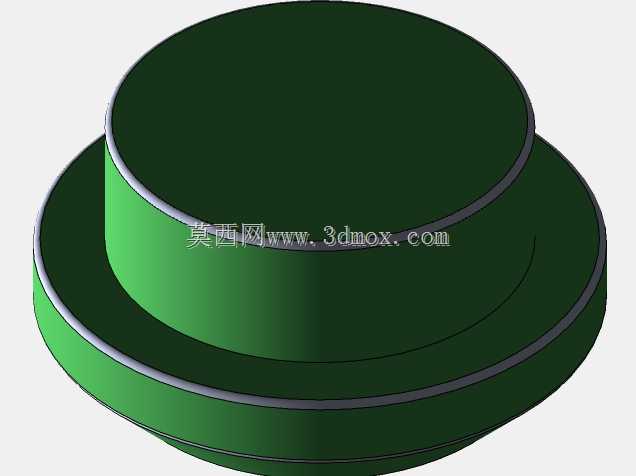

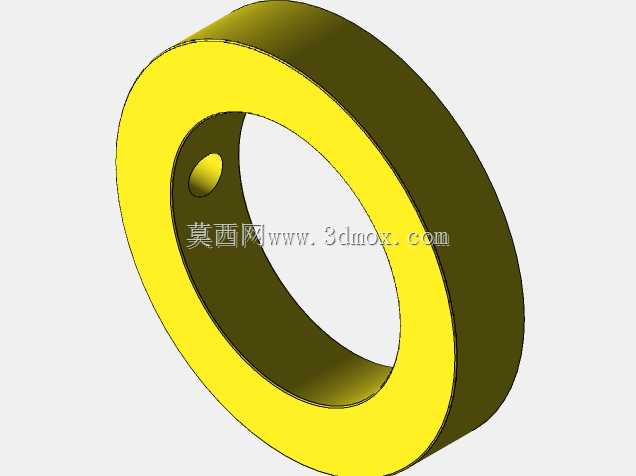

　　功能特性上，这套结构的飞轮采用大直径轮缘设计，通过轮缘的储能不能有效平衡活塞往复运动的速度波动，让输出轴的旋转更加平稳，即使在较低蒸汽压力下也能维持稳定的转速输出。配气机构的传动连杆直接与飞轮轴端的偏心轮连接，不需要额外设置传动齿轮组，减少了传动环节的间隙累积，配气相位的调整可以通过改变偏心轮的固定角度来实现，方便调试过程中根据实际蒸汽压力参数调整进排气时长，达到最优的动力输出效率。气缸外壁设置了散热鳍片结构？不，实际该结构的气缸为立式圆筒结构，外部预留了保温层安装空间，可根据使用需求包裹保温材料减少蒸汽冷凝损耗，气缸下端的排污口设置在底座上方位置，方便日常维护时排出缸内的冷凝水与杂质。

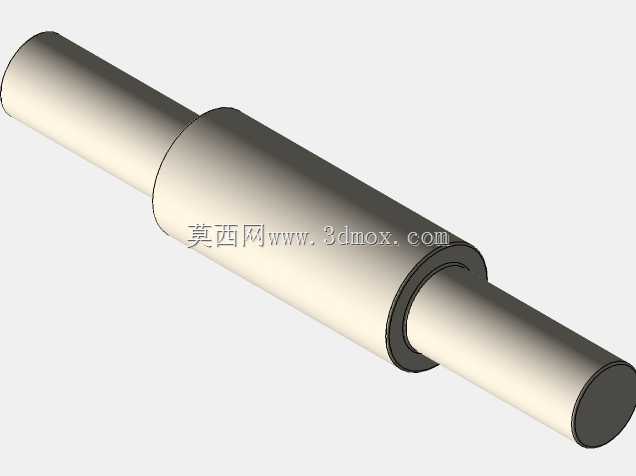

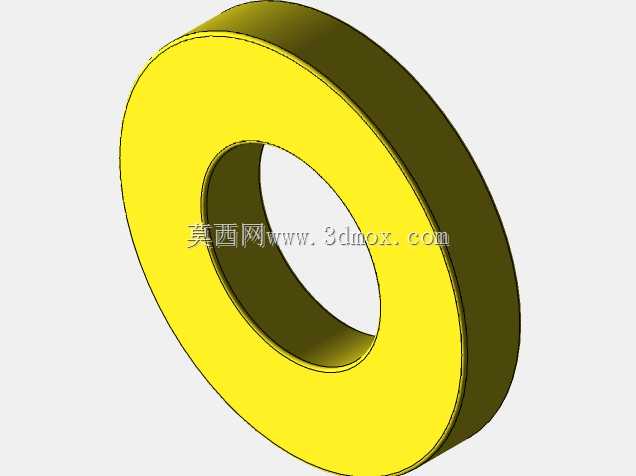

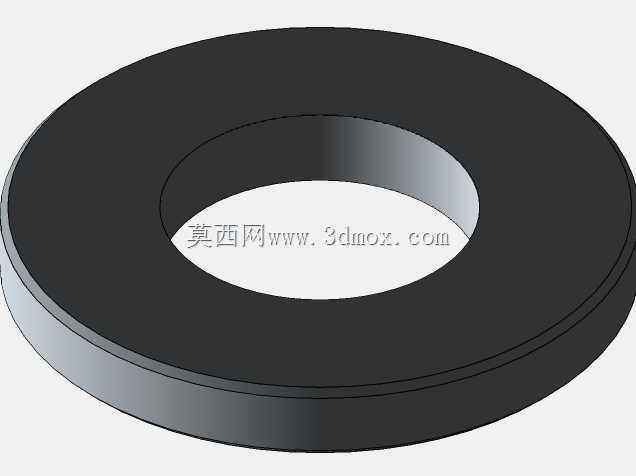

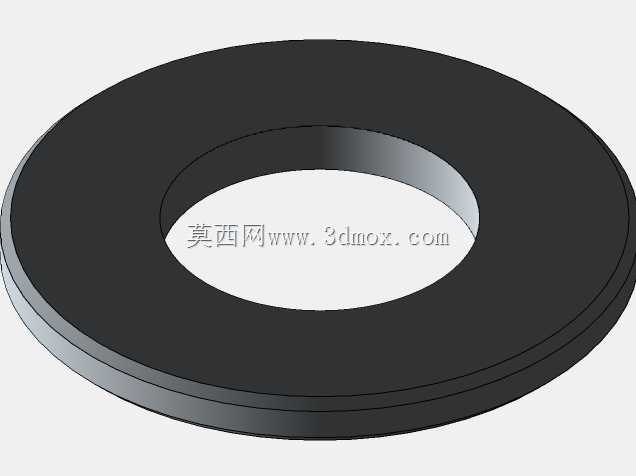

　　在结构细节设计上，所有运动副的润滑点都预留了注油位置，十字头滑道、飞轮轴承、连杆铰接点的位置都可以在不拆解主体框架的情况下完成润滑保养，降低了后期维护的难度。框架的四根立柱采用圆柱式支撑结构，相比型材焊接的框架，圆柱立柱的受力更加均匀，同时也能减少装置整体的重量，底座采用加厚平板设计，自身重量足够抵消装置运行过程中的振动，不需要额外加装配重块就能保证运行时的稳定性。整套结构的零件拆分遵循了加工工艺性原则，所有板类零件都采用平面铣削即可完成加工，轴类零件都是常规的回转体结构，没有复杂的异形曲面，普通的机加工设备就能完成全部零件的加工制作，适合小批量制作或者个人DIY复刻。

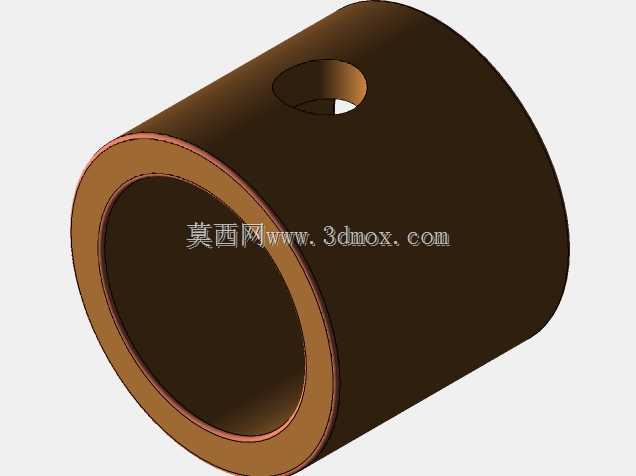

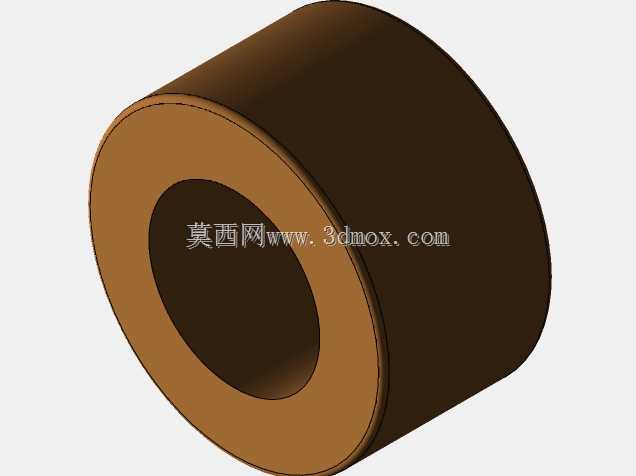

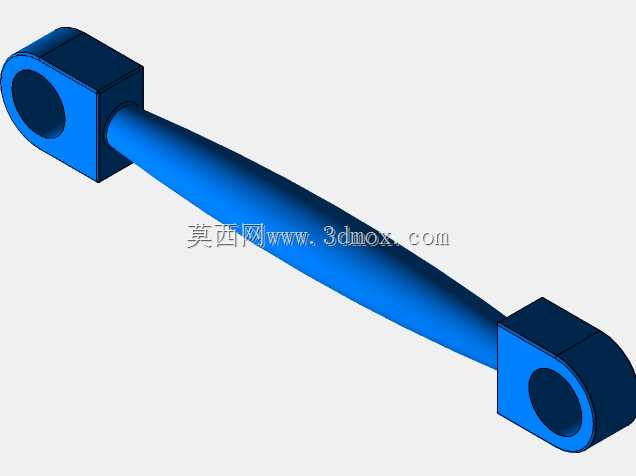

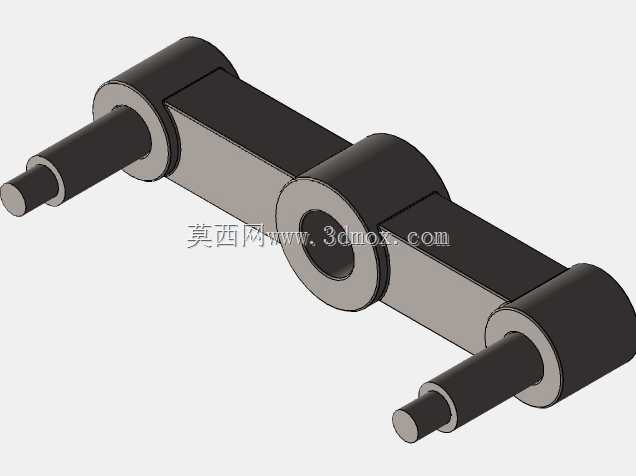

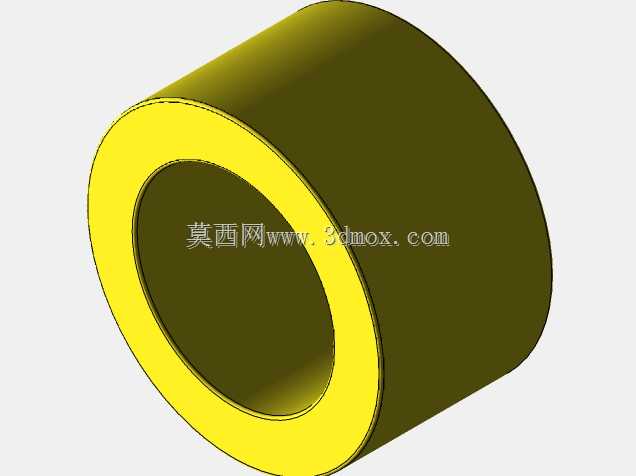

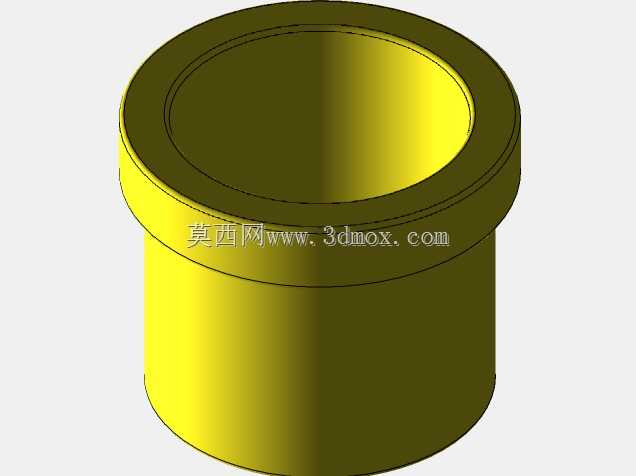

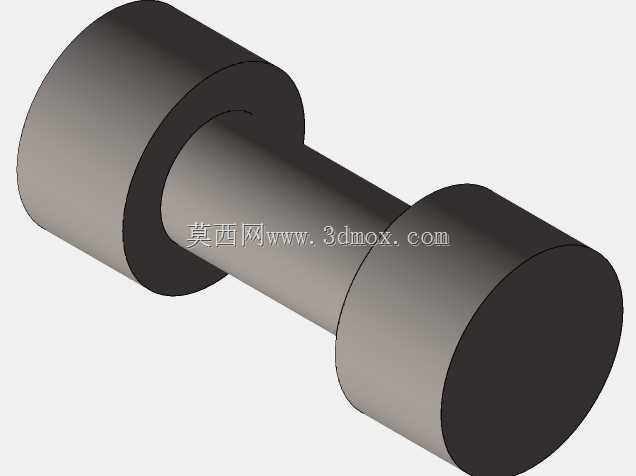

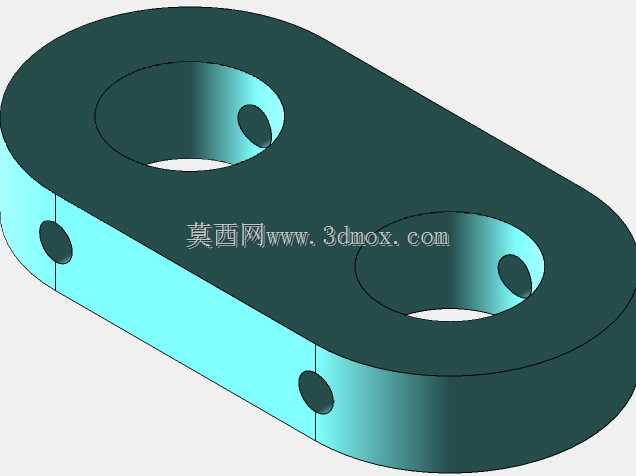

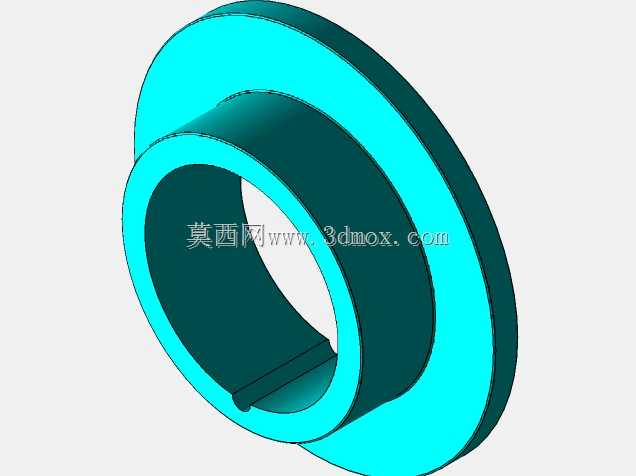

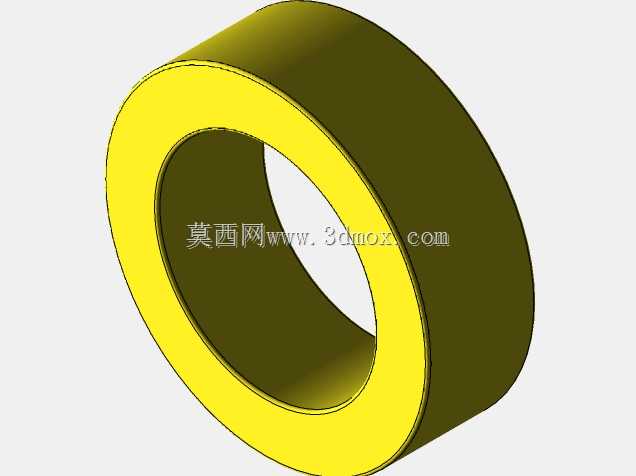

　　实际选型适配时，可根据输出功率需求调整气缸内径与活塞行程的参数，当前结构的尺寸比例适配0.1-0.5kW的功率输出区间，蒸汽工作压力适配0.1-0.3MPa的低压蒸汽工况，不需要高压蒸汽容器就能驱动运行，在教学实验场景中使用的安全性更高。飞轮端的轴伸位置可以直接连接皮带轮或者小负载，作为小型发电机、水泵等装置的动力源，也可以直接连接演示负载展示蒸汽动力的运行原理。整个传动结构的运动间隙都设计了调整环节，连杆两端的铰接轴采用可调间隙的轴套结构，长期运行出现磨损后可以通过调整轴套间隙消除异响与传动误差，延长整套装置的使用寿命。
