立式斯特林热力发动机结构设计

　　这款立式斯特林发动机的三维结构设计，首先要从实际应用场景说起，这类外燃式热力机械目前常被用于教学演示场景，帮助工科学生理解外燃循环的热功转换逻辑，也有不少爱好者将其作为小型动力演示装置，搭配低温差热源做科普展示，部分微型余热回收场景的原理验证也会参考这类结构的布局逻辑。从实际用途来看，它依靠封闭工质的受热膨胀、冷却压缩循环输出旋转动力，不需要像内燃机那样依赖燃料在缸内爆燃，只要存在稳定的温度差就能持续运转，这一特性让它在低品位余热利用的原理验证环节有独特的参考价值。

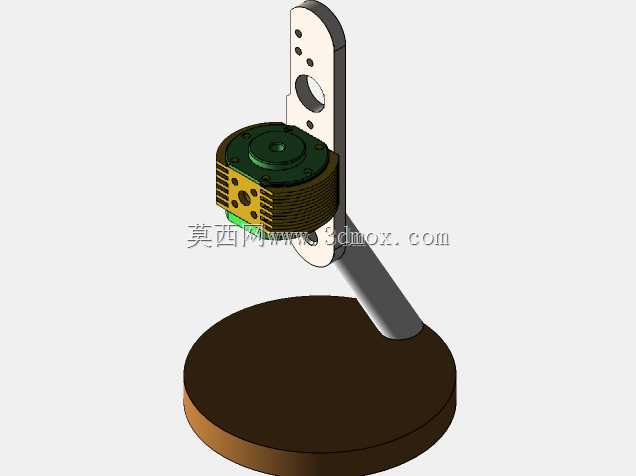

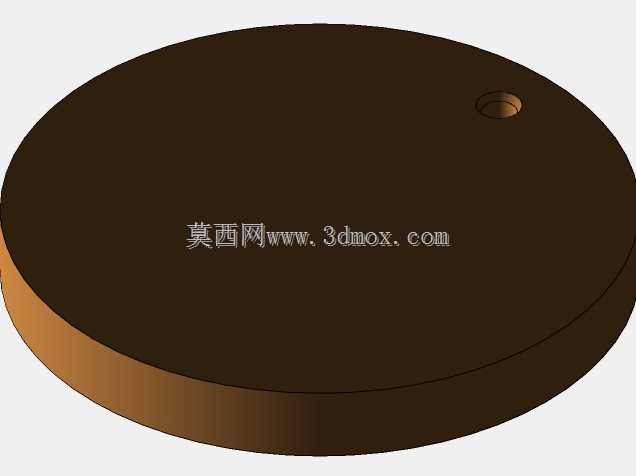

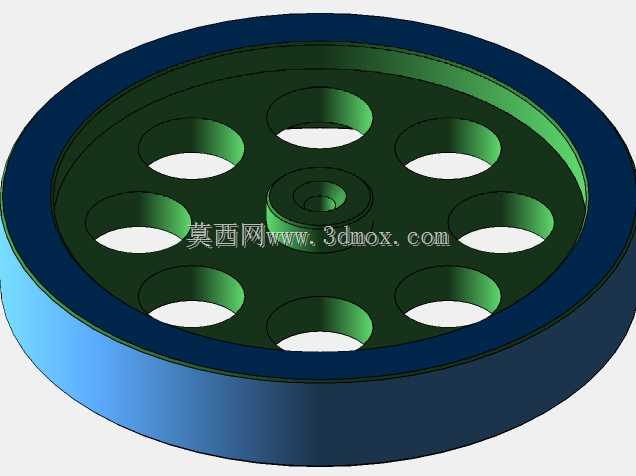

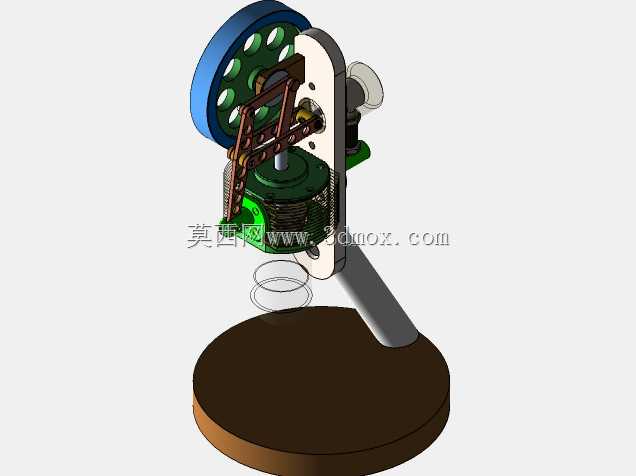

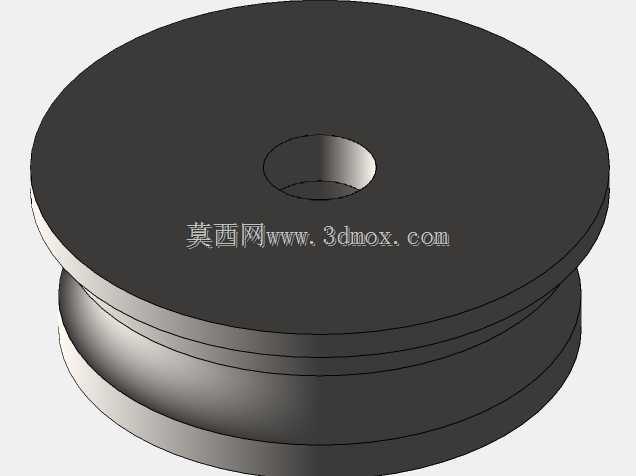

　　从功能特性上拆解，这款立式布局的结构首先解决了卧式斯特林装置重心偏高、支撑稳定性不足的问题，底部采用大直径圆形配重底座，安装时不需要额外做地脚固定，放置在平整台面上就能稳定运行，不会因为曲柄连杆的往复惯性出现晃动。动力输出端的带轮结构做了镂空减重设计，既降低了旋转部分的转动惯量，让启动所需的初始温差更小，也能通过皮带传动外接小型负载，比如微型发电机、演示用传动机构，拓展了演示场景的适配性。置换器与动力缸的同轴立式排布，缩短了工质的流道长度，减少了工质在流通过程中的热量损耗，能一定程度提升循环的热效率。

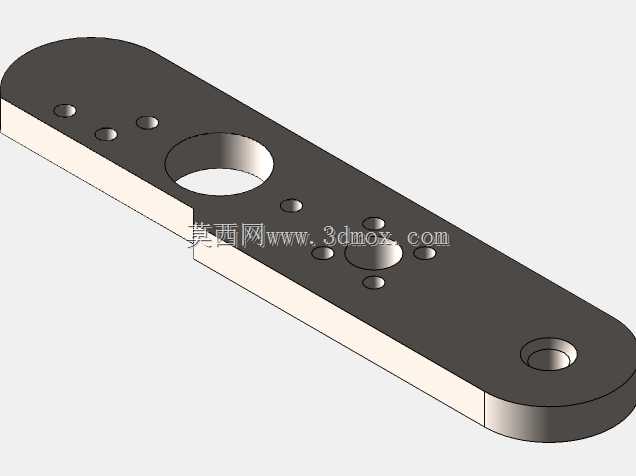

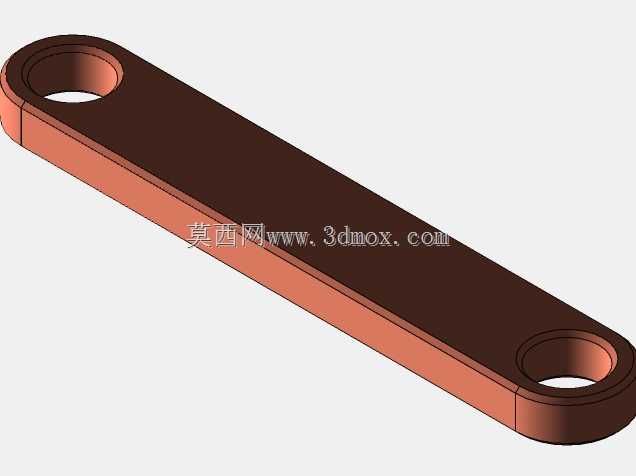

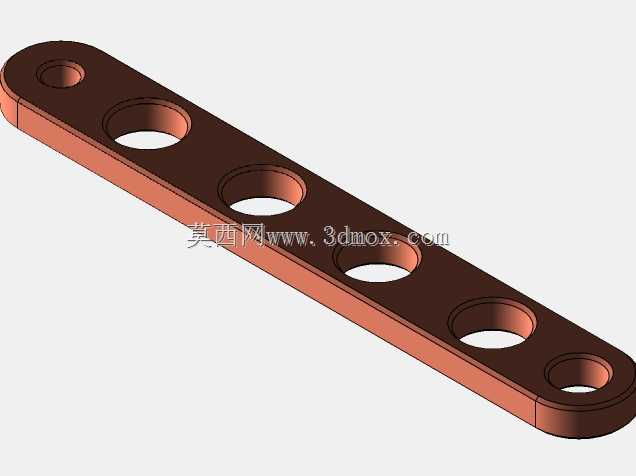

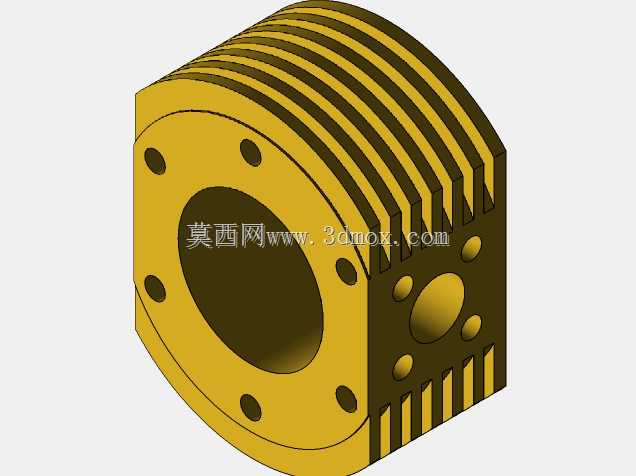

　　设计思路上，整个结构优先考虑了装配工艺性，所有运动部件都采用模块化拆分设计：支撑立板作为核心承载件，将曲柄连杆机构、动力缸组件、置换器组件、冷却散热结构都集成在单侧立板上，装配时不需要复杂的对位工装，按照从下到上的顺序依次叠装即可，后期维护拆解也能快速更换磨损的运动副零件。连杆部分采用了铰接式结构，每个铰接点都预留了轴套安装位，实际加工时可以镶嵌铜质轴套降低运动磨损，延长整机的无故障运行时长。冷却段的散热鳍片直接和动力缸的冷端做一体化设计，不需要额外加装散热管路，依靠空气自然对流就能满足冷端的散热需求，简化了整机的附属结构。

　　关于外形尺寸与安装边界，这款立式结构总高度控制在适合桌面放置的范围，底座直径大于上部所有运动部件的最大回转半径，安装时只需要预留出带轮侧的传动空间，以及上部热源放置的操作空间即可，不需要额外预留侧面的检修空间，因为所有易损的铰接点都朝向外侧，正面就能完成注油维护操作。置换器的行程设计匹配了动力缸的排量参数，避免了行程过大导致的工质泄漏风险，也不会因为行程过小造成输出扭矩不足的问题。飞轮的重量经过匹配，刚好能够储存足够的动能越过曲柄的止点，保证运转的连续性，同时不会因为飞轮过重导致启动阻力过大。

　　从结构细节来看，动力活塞与缸壁的配合间隙参考了小功率内燃机的配合公差，既保证了密封性能，又不会因为间隙过小出现热胀卡滞的问题。加热端直接布置在置换器的下部，和热源的接触面积做了加大处理，能够更快吸收热量提升工质温度，缩短冷机启动的等待时间。整个支架部分采用板材切割成型的工艺，不需要复杂的铸造成型，加工门槛低，适合小批量制作或者个人爱好者复刻。所有紧固件都采用标准件，没有特殊定制的非标连接件，降低了加工和采购的成本。
