单缸摆式气动动力执行机构结构设计

　　这套气动动力单元的结构设计，核心面向小功率气动驱动场景，常见于教学演示台架、小型自动化工位的间歇动力输出、防爆环境下的低扭矩驱动工位，比如化工车间内不允许使用电动驱动的小型物料推送机构、实验室气动原理展示装置，或是小型工装夹具的动力输入模块，相比电动驱动单元，它无需外接电源，依靠压缩空气即可完成动力输出，在有防爆要求的易燃易爆工况下适配性更强。

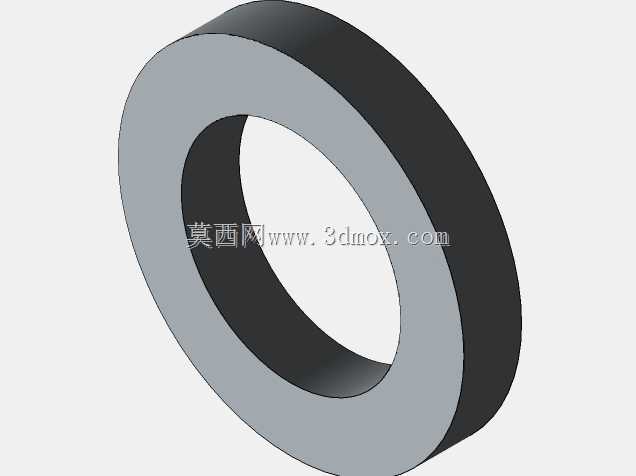

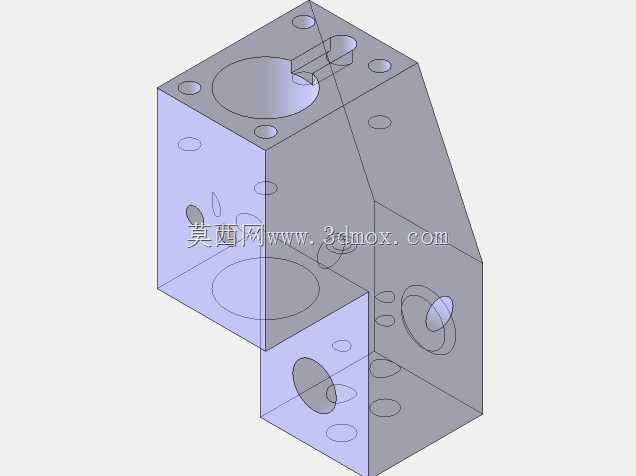

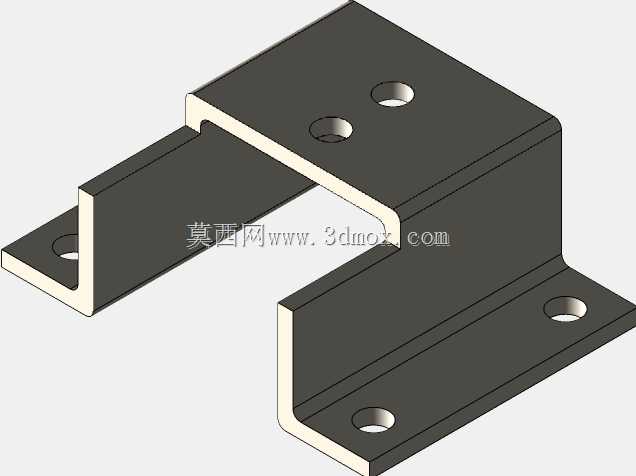

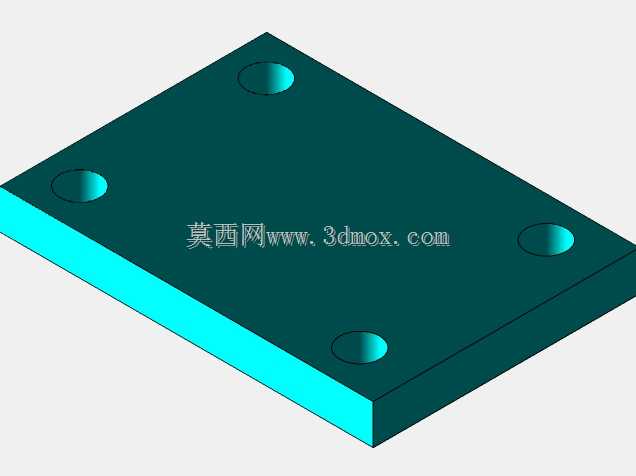

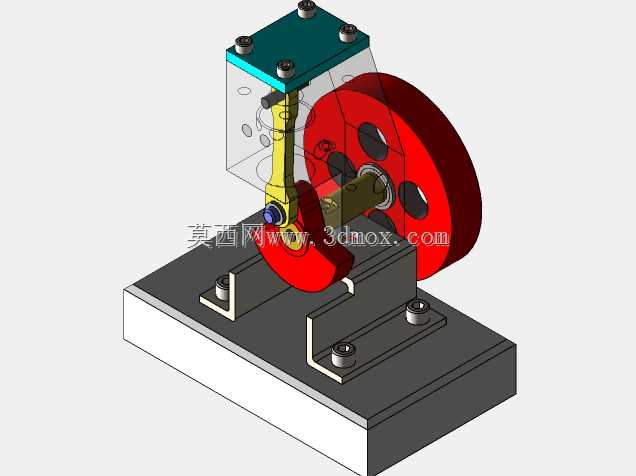

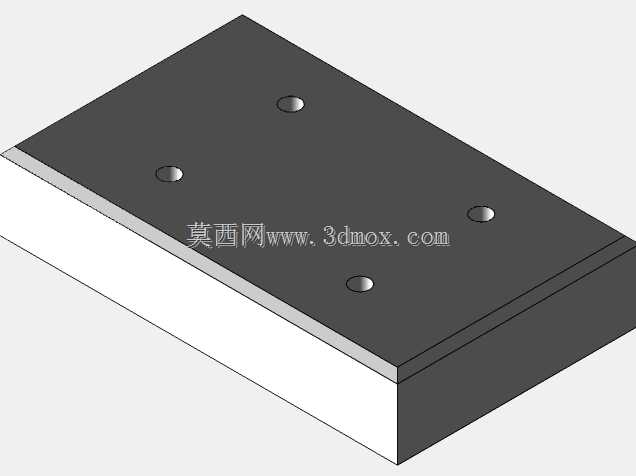

　　从结构布局来看，整套机构采用卧式安装设计，底部为一体化铣削成型的安装基座，基座上预留了四个沉头安装孔，可直接通过内六角螺栓固定在工装台面或者设备机架上，安装孔的孔位公差按照H7级精度设计，能保证安装后整机的同轴度误差控制在0.02mm以内，避免运行过程中出现偏磨、卡滞的问题。基座上方通过L型折弯支架固定气缸组件，气缸缸体采用透明可视化设计，可直接观察内部活塞的往复运动状态，方便调试阶段排查活塞卡滞、密封漏气等故障，缸盖通过四个内六角螺栓与缸体连接，接合面处设计有密封槽，配套丁腈橡胶密封圈保证压缩空气的密封性能，进气口设置在缸盖顶部，可直接对接快插式气动接头，适配车间常规6-8mm外径的气动气管。

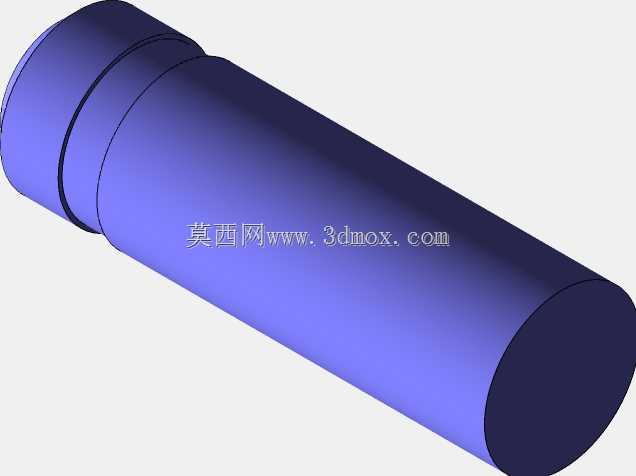

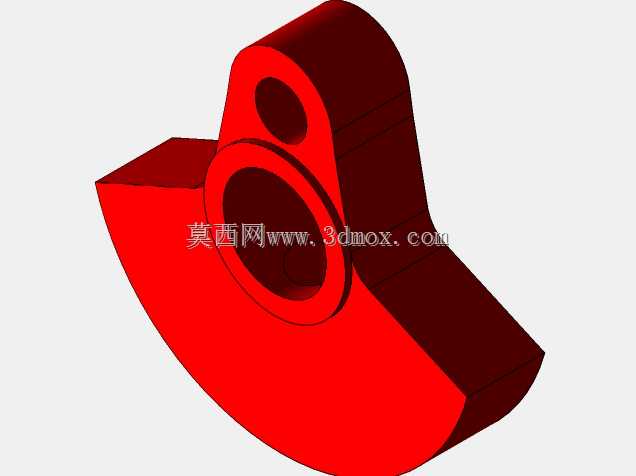

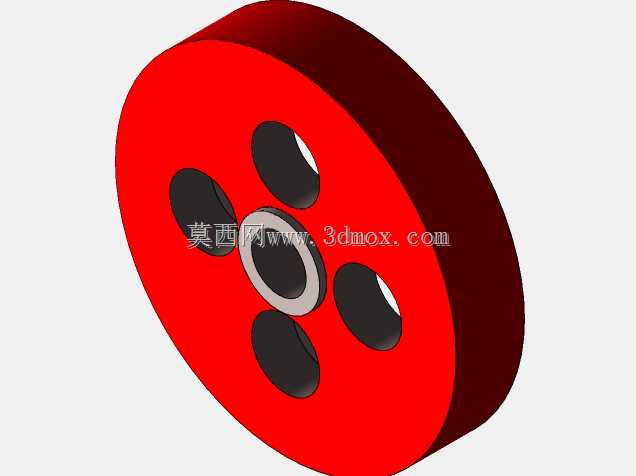

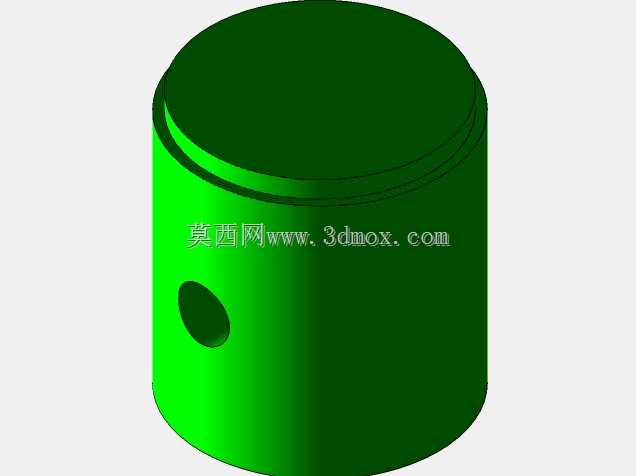

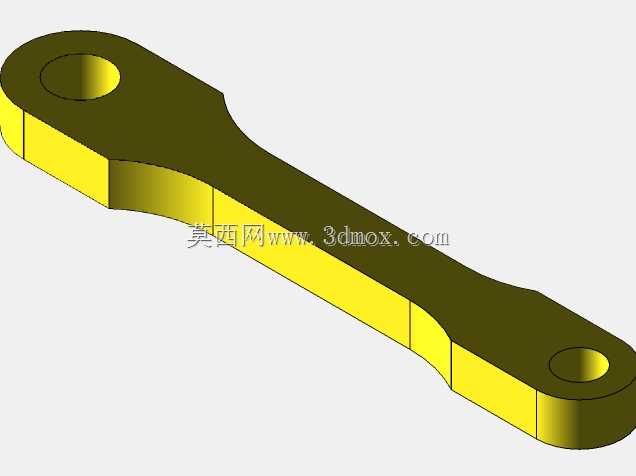

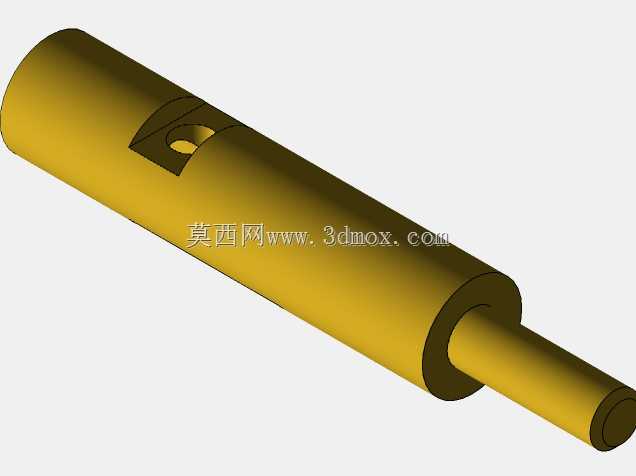

　　动力转换部分采用经典的曲柄连杆结构，连杆一端通过活塞销与气缸内的活塞连接，另一端通过曲柄销与输出轴上的曲柄连接，将活塞的直线往复运动转换为输出轴的旋转运动，输出轴通过两个带座轴承固定在基座上方的立式支架上，轴承座采用螺栓与支架连接，可通过调整垫片的厚度微调输出轴的轴向间隙，避免运行过程中出现轴向窜动。输出轴的外伸端安装了大直径铸铁飞轮，飞轮上开设了四个均匀分布的减重孔，在保证转动惯量满足动力平稳输出要求的前提下，尽可能降低飞轮自身重量，减少启动阶段的压缩空气消耗；飞轮的转动惯量经过匹配计算，刚好可以抵消活塞往复运动的死点冲击，让输出轴的旋转运动更平稳，避免出现曲柄过死点时的卡顿问题。

　　设计过程中，所有运动部件的配合间隙都经过反复校核：活塞与缸体的配合间隙控制在0.03-0.05mm之间，既保证活塞运动顺畅无卡滞，又能减少压缩空气的泄漏量；连杆两端的铰接处都采用铜套作为滑动轴承，铜套内开设有储油槽，可填充润滑脂降低铰接处的磨损，延长整机的无故障运行时间；曲柄与输出轴之间采用平键连接，保证扭矩传递的可靠性，平键的选型按照GB/T 1096标准执行，可承受的最大扭矩远超设计工况下的输出扭矩，避免过载时出现键连接失效的问题。

　　从安装边界来看，整套机构的总长度控制在180mm以内，总宽度120mm，总高度150mm，占用的安装空间较小，可直接集成到小型自动化设备的内部作为动力源，不需要额外预留过大的安装空间。进气压力适配常规车间的0.4-0.6MPa压缩空气气源，不需要额外配置增压或者减压元件，直接接入车间气源管路即可运行，输出轴的转速可通过接入管路的节流阀进行调节，调节范围在100-500r/min之间，可适配不同工况下的转速需求。

　　在实际应用中，这套结构也可作为气动原理教学的演示模型，透明缸体可让学习者直观观察到活塞往复运动带动曲柄旋转的整个动力传递过程，相比纯理论教学更具直观性；同时它也可作为小型气动发电机、小型气动泵的动力输入单元，搭配对应的功能模块即可拓展出更多用途。结构设计上全部采用标准件连接，所有螺栓、轴承、密封件都选用国标通用型号，后期维护时可直接采购标准件进行更换，不需要定制特殊配件，降低了后期的维护成本。运动部件的外侧没有多余的突出结构，所有铰接处都做了圆角处理，避免运行过程中剐蹭操作人员，满足小型设备的安全设计要求。
