汽车传动系统万向节结构三维设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:570992
  • 汽车传动系统万向节结构三维设计
  • 汽车传动系统万向节结构三维设计
  • 汽车传动系统万向节结构三维设计
  • 汽车传动系统万向节结构三维设计
  • 汽车传动系统万向节结构三维设计
  • 汽车传动系统万向节结构三维设计
  • 汽车传动系统万向节结构三维设计
  • 汽车传动系统万向节结构三维设计
  • 汽车传动系统万向节结构三维设计
  • 汽车传动系统万向节结构三维设计
  • 汽车传动系统万向节结构三维设计
  • 汽车传动系统万向节结构三维设计
  • 汽车传动系统万向节结构三维设计

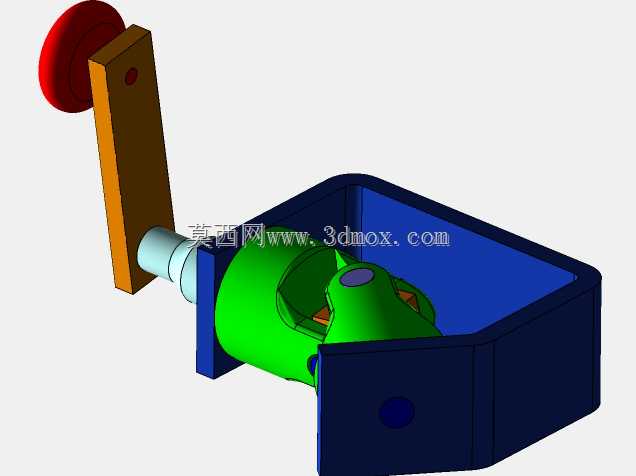

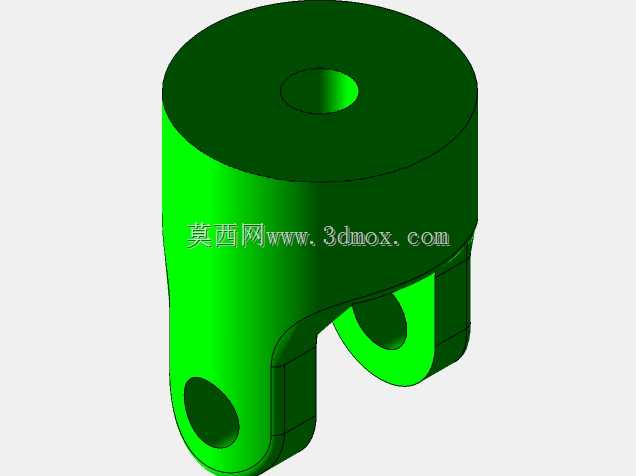

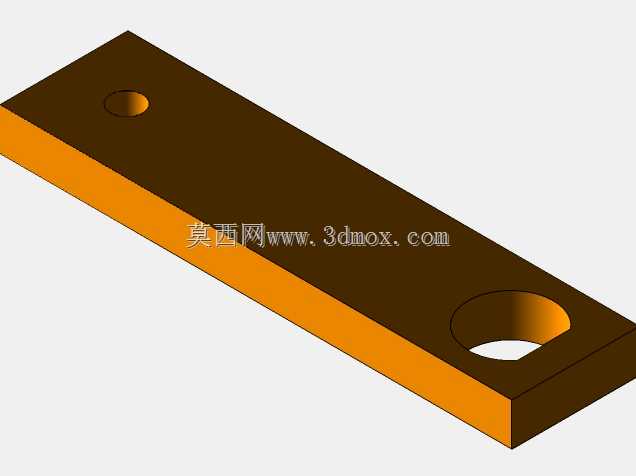

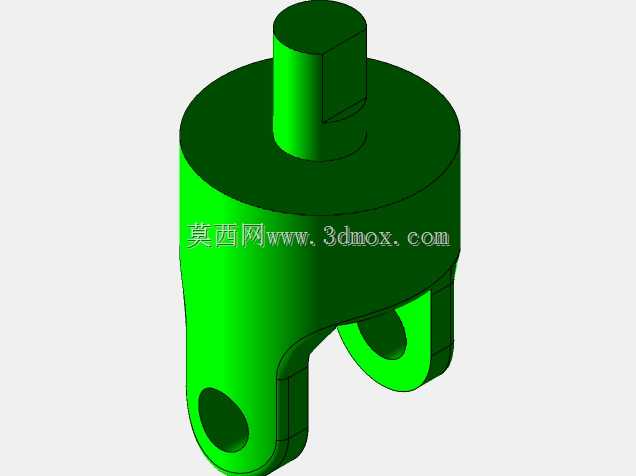

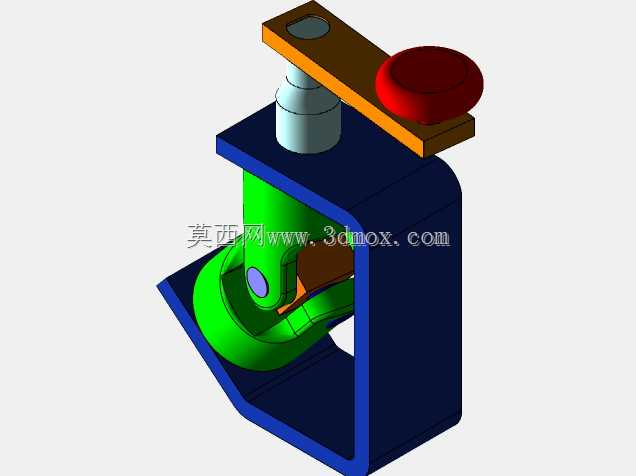

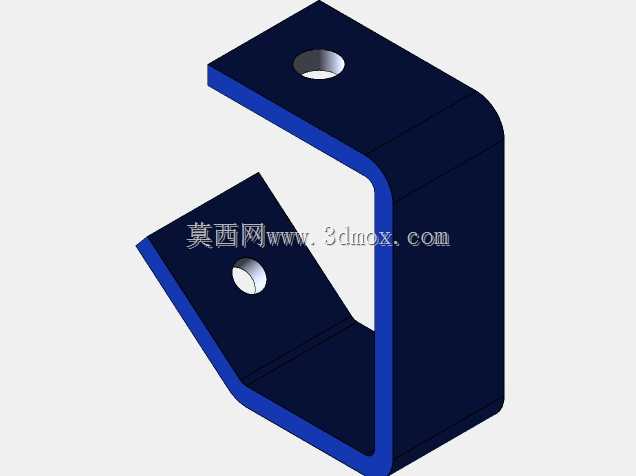

  在汽车底盘传动系统的布局中,万向节是解决轴线不重合部件之间动力传递的核心铰接部件,日常工况下需要应对悬架跳动带来的轴间夹角动态变化,同时在转向系统的传动链路中,也需要这类铰接结构来补偿转向动作带来的轴位偏移,避免传动部件出现卡滞、应力集中断裂的问题。这个万向节的结构设计采用了开式叉架配合十字铰接芯的布局,外侧的U型支撑叉架采用一体化弯折成型结构,底部预留了与传动轴端法兰对接的安装平面,安装面的螺栓孔位按照常规商用车传动轴的连接尺寸做了适配,叉架的两个支撑臂做了加厚处理,臂端的铰接孔内预留了衬套安装位,可直接压装耐磨铜衬套来降低铰接转动时的磨损,延长部件的维护周期。上部的连接叉臂与操作端的传动杆做了集成设计,

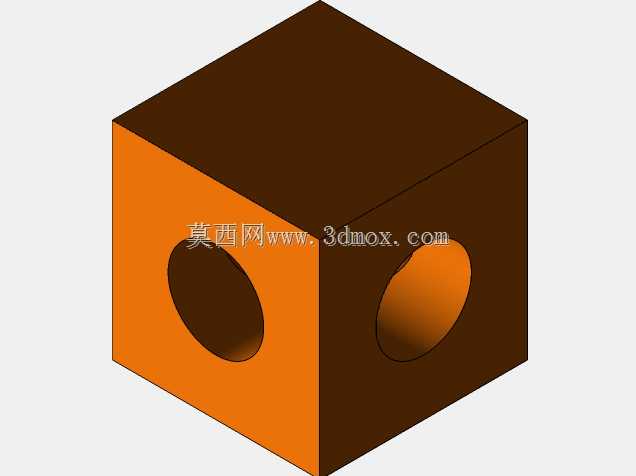

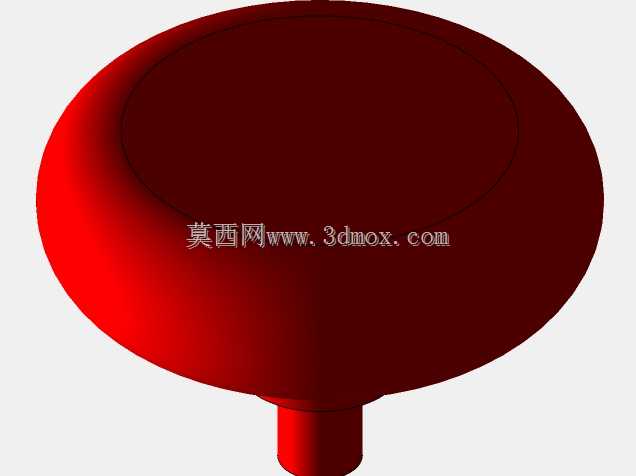

  端部的红色操作帽是用于手动调试时的施力部位,调试完成后可替换为对应的传动连杆接头,铰接部位的十字芯轴做了等强度设计,四个轴颈的直径根据传递扭矩的大小做了差异化匹配,轴颈根部做了大圆角过渡,避免交变应力作用下出现应力集中断裂的问题。从安装边界来看,这个万向节的整体外轮廓在最大摆角状态下不会超出叉架的外侧边界,安装时不需要额外预留过大的避让空间,适配底盘下方紧凑的安装环境,叉架侧面的观察缺口可以直接观察内部铰接芯的磨损情况,日常维护时不需要完全拆解部件就能完成润滑脂的补充加注。设计过程中优先考虑了传动过程中的等速特性,在常规的轴间夹角变化范围内,动力输出的转速波动控制在允许范围内,不会给下游传动部件带来额外的冲击载荷,

  铰接部位的转动阻尼经过匹配,既不会因为阻尼过大导致传动卡滞,也不会因为阻尼过小出现传动间隙过大、转向虚位超标的问题。在实际装车应用中,这类万向节除了用于传动轴之间的动力传递,也可用于换挡操纵机构、转向操纵机构的连杆传动链路中,补偿车身变形、部件安装误差带来的轴线偏移,保证操纵动作的顺畅传递,避免出现卡滞、换挡不顺、转向沉重的问题。结构建模时对各个配合面做了公差匹配,铰接孔与轴颈的配合采用间隙配合,保证转动灵活的同时控制配合间隙在合理范围,避免间隙过大带来的传动冲击,外部的支撑结构做了轻量化处理,在保证结构强度满足额定扭矩传递要求的前提下,尽可能削减了非受力部位的材料厚度,降低部件的整体重量,减少底盘的簧下质量,提升车辆的行驶平顺性。
