农业运输车辆用6.00X10规格钢制轮缘结构

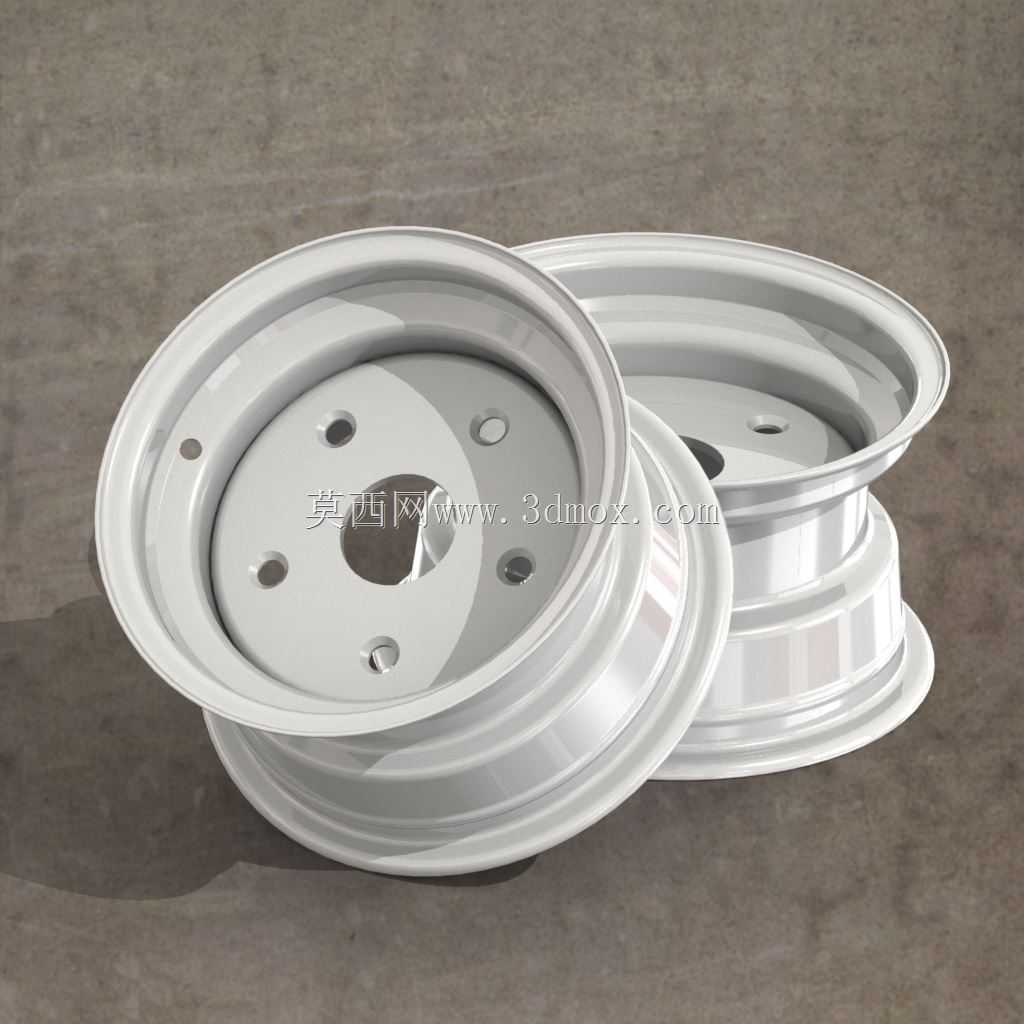

　　在丘陵山地零散地块的农资转运、林区小径木材短驳场景里，窄轮距农用运输车的行走部件可靠性直接决定作业效率，轮缘作为连接轮毂与充气轮胎的核心承载构件，其结构设计需要兼顾非铺装路面的抗冲击能力、低压轮胎的密封贴合度，以及维修更换时的通用适配性。这款轮缘针对6.00X10规格的低压农用轮胎开发，适配偏距20mm的安装布局，主要匹配额定载重在1吨以内的小型农用运输车、林间作业拖拉机的行走轮组。

　　从实际作业的受力逻辑出发，非铺装路面行驶时，轮缘需要承受轮胎传递的垂直冲击、转向时的侧向剪切力，以及制动时的周向扭矩，因此在结构设计上采用了多段滚压成型的钢制板材结构，轮辋胎圈座位置做了加厚处理，避免长期在碎石、田埂路面行驶出现胎圈座变形导致的轮胎漏气问题。轮缘的中部安装盘面采用冲压成型后焊接固定的工艺，盘面与轮辋筒体之间的焊缝做了连续满焊处理，避免田间泥水渗入焊缝造成锈蚀脱焊，安装盘面上的螺栓孔位置做了沉台加工，既可以保证轮毂螺栓安装后端面平齐，也能分散螺栓紧固时的局部压应力，避免长期交变载荷下螺栓孔出现椭圆变形。

　　安装边界层面，这款轮缘适配的轮胎安装尺寸为20x10.00-10规格低压农用轮胎，节圆直径140mm的螺栓布局匹配5孔安装的农用运输车前桥、后桥轮毂，螺栓孔直径适配14.5mm的轮胎螺栓，安装时不需要额外加工转接法兰，可以直接替换同规格的原厂轮缘。轮缘的轮辋部分采用了标准的深槽结构，方便轮胎拆装时胎圈落入槽内，降低野外维修时的轮胎拆装难度，轮缘的边缘做了卷边处理，避免安装轮胎时割伤胎圈橡胶，也能减少行驶过程中泥水、碎石被卷进轮胎与轮辋的缝隙。

　　从设计思路上看，这款轮缘没有采用乘用车轮辋的轻量化设计逻辑，而是优先考虑农用场景的耐用性，板材厚度比同规格乘用车辆轮缘厚1.2mm，表面采用电泳防锈处理，能够耐受田间有机肥、农药残留的腐蚀，不需要额外做喷涂防护就能在露天停放的情况下保持3年以上的防锈能力。在实际选型匹配时，需要注意轮缘的偏距尺寸，20mm的偏距对应轮距比零偏距轮缘窄40mm，更适合林间狭窄道路、田埂便道的通行需求，不会因为轮距过宽刮蹭作物或者路旁树木。

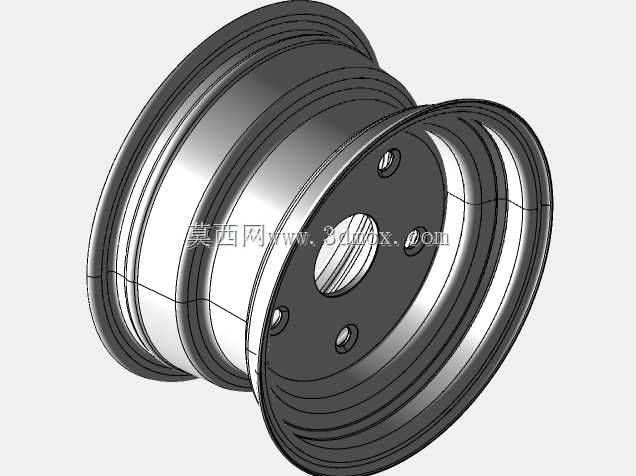

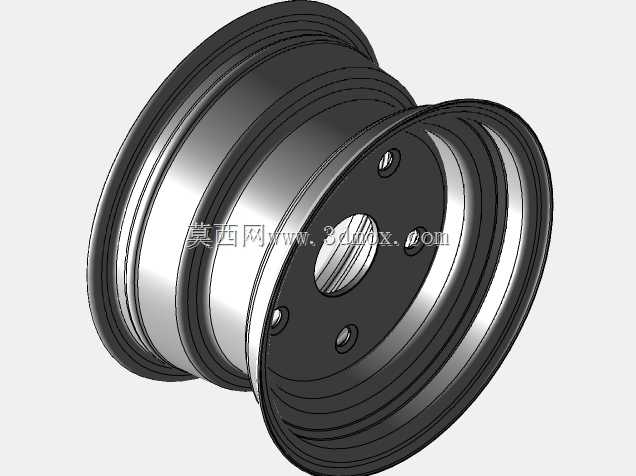

　　针对农用车辆经常在低胎压下作业的特点，轮缘的胎圈座角度采用了5度的标准设计，配合轮胎胎圈的橡胶密封面，在胎压0.15-0.25MPa的作业区间内能够保持可靠密封，不会出现慢漏气的问题。轮缘的通风缺口设置在安装盘面的内侧，既可以在行驶时引导气流冲刷制动鼓降温，也能避免大块泥土直接堵塞通风口造成制动过热。在三维建模过程中，轮辋筒体的滚压成型曲面做了连续曲率处理，没有尖锐的折角，避免应力集中造成的板材开裂，安装盘面的加强筋从螺栓孔位置延伸至轮辋焊接处，将螺栓承受的载荷均匀分散到整个轮辋筒体上，减少局部应力集中。

　　实际田间测试场景下，这款轮缘在满载状态下以15km/h的速度通过高度100mm的田埂落差时，轮辋变形量小于0.3mm，不会出现胎圈脱开漏气的问题，连续在泥泞地块作业200小时后，焊缝位置没有出现锈蚀开裂，螺栓孔的磨损量小于0.1mm，能够满足农用运输车辆的日常作业需求。对于结构设计从业者而言，这类行走部件的设计不需要追求过高的加工精度，重点在于匹配实际作业场景的载荷特性、安装通用性以及维护便捷性，避免过度设计带来的成本上升，同时也要杜绝为了降低成本削减板材厚度、简化焊接工艺导致的可靠性下降问题。
