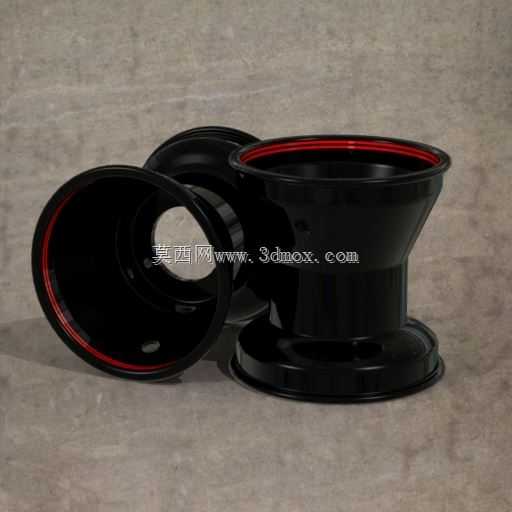

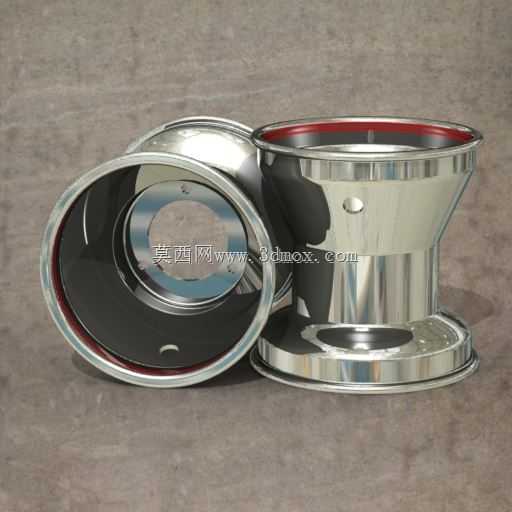

5英寸规格卡丁车铝合金轮辋结构设计

　　卡丁车作为场地竞速类特种车辆，其行走系统部件的可靠性直接决定整车操控表现与行驶安全，轮辋作为连接轮胎与车轴的核心承载构件，设计阶段需要兼顾轻量化、装配精度与抗冲击性能。这款轮辋采用5英寸直径、5英寸宽度的规格设定，匹配2英寸宽度的适配轮胎，安装接口采用美国制式螺栓布局，共设置3个安装孔，单孔直径为1/4英寸，所有安装孔的中心分布在距离轮轴中心2.5英寸的分度圆上，该安装尺寸可直接适配多数入门级娱乐卡丁车与专业训练卡丁车的前轮轴安装座，无需额外加工转接法兰即可完成装配。

　　从结构设计逻辑来看，轮辋整体采用旋压成型的铝合金材质，轮缘位置做了加厚卷边处理，能够承受轮胎充气后的张力以及场地行驶中轮胎受到的侧向挤压，避免过弯时轮胎脱圈的风险。轮辋中部的辐条区域采用等壁厚过渡设计，在保证整体结构刚度的前提下尽可能削减非必要的材料厚度，降低轮下重量，减少车辆非簧载质量，提升悬挂系统的响应速度。轮辋与轮毂贴合的安装面做了平面度公差控制，安装孔位置预设了沉头结构，能够让螺栓头部完全沉入孔内，避免螺栓突出剐蹭刹车组件或者轮罩部件。

　　实际场地应用场景中，这类小尺寸铝合金轮辋多用于室内外卡丁车场馆的运营车辆以及青少年入门级竞速卡丁车，相比钢制轮辋，铝合金材质的散热性能更优，长时间连续行驶过程中能够快速导出轮胎与刹车系统传递的热量，降低轮胎高温老化的速度，同时铝合金表面的抛光处理不仅具备更好的外观质感，也能减少场地泥沙附着，日常维护清洁更加便捷。设计过程中需要重点校核轮辋的径向跳动与端面跳动公差，保证轮胎装配后转动过程的动平衡表现，避免高速行驶时出现车轮抖动的问题，轮辋的胎圈座位置做了光滑圆角处理，能够减少轮胎安装时的剐蹭损伤，同时保证充气后胎圈与轮辋的密封贴合，避免慢漏气问题。

　　安装边界方面，这款轮辋的轴向安装深度适配常规卡丁车的前轮轴伸出长度，安装时只需将轮辋中心孔对准车轴定位轴颈，贴合安装面后穿入固定螺栓，按照对角顺序拧紧至规定扭矩即可完成装配，不需要额外调整轮距垫片。轮辋内部预留了足够的刹车盘安装空间，可适配直径不超过4英寸的内置式刹车盘组件，不会出现轮辋内壁与刹车部件运动干涉的问题。针对场地行驶中可能遇到的路肩冲击、碎石击打等工况，轮辋的外侧轮缘做了局部加厚强化，即使发生轻微剐蹭也不会出现明显变形，降低场馆运营的部件更换成本。

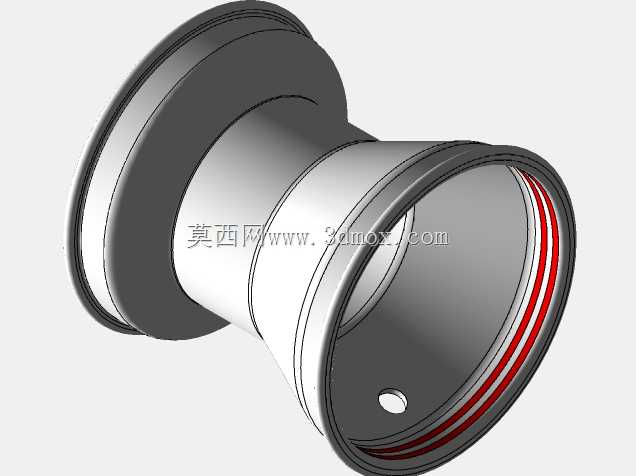

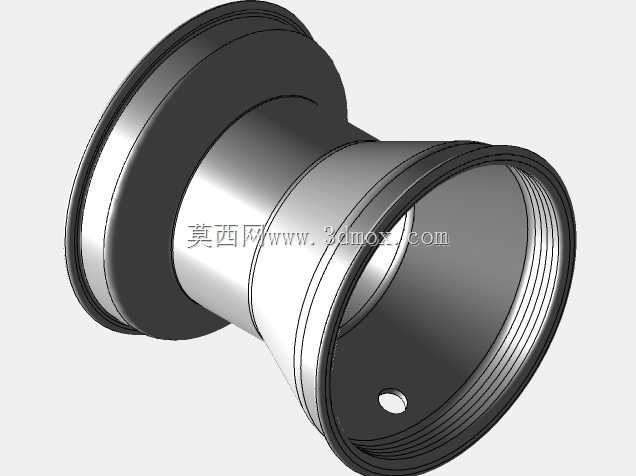

　　从建模实现角度来看，构建该轮辋三维模型时，需要先通过旋转特征生成轮辋的基础回转轮廓，再通过阵列特征生成三个均布的安装孔，轮缘的卷边结构通过扫掠特征完成，最后对所有锐边做倒圆角处理，模拟实际加工的工艺特征。模型的尺寸标注完全遵循实际加工的公差要求，安装孔的位置度、胎圈座的直径公差都按照行业通用标准设定，可直接用于后续的工程图生成与数控加工编程，也可作为卡丁车整车装配仿真中的标准部件调用，验证整车行走系统的装配干涉情况与运动边界。
