带8mm平键槽的30mm直径长实心传动轴

　　在各类工业传动场景中，这类带标准平键槽的长实心轴是传递旋转扭矩、支撑回转零部件的核心基础零件，常见于输送线辊筒驱动、小型设备动力传输、工装夹具旋转机构、农业机械传动单元等场景中，承担着将电机输出端的扭矩平稳传递至末端执行件的作用，同时需要承受传动过程中产生的弯曲应力、扭转剪应力以及一定的轴向载荷。

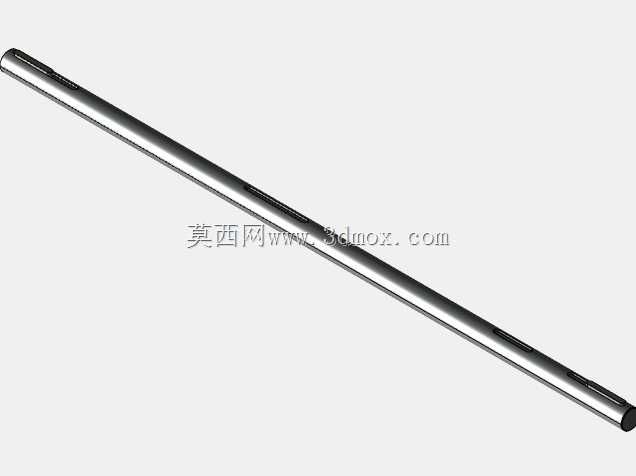

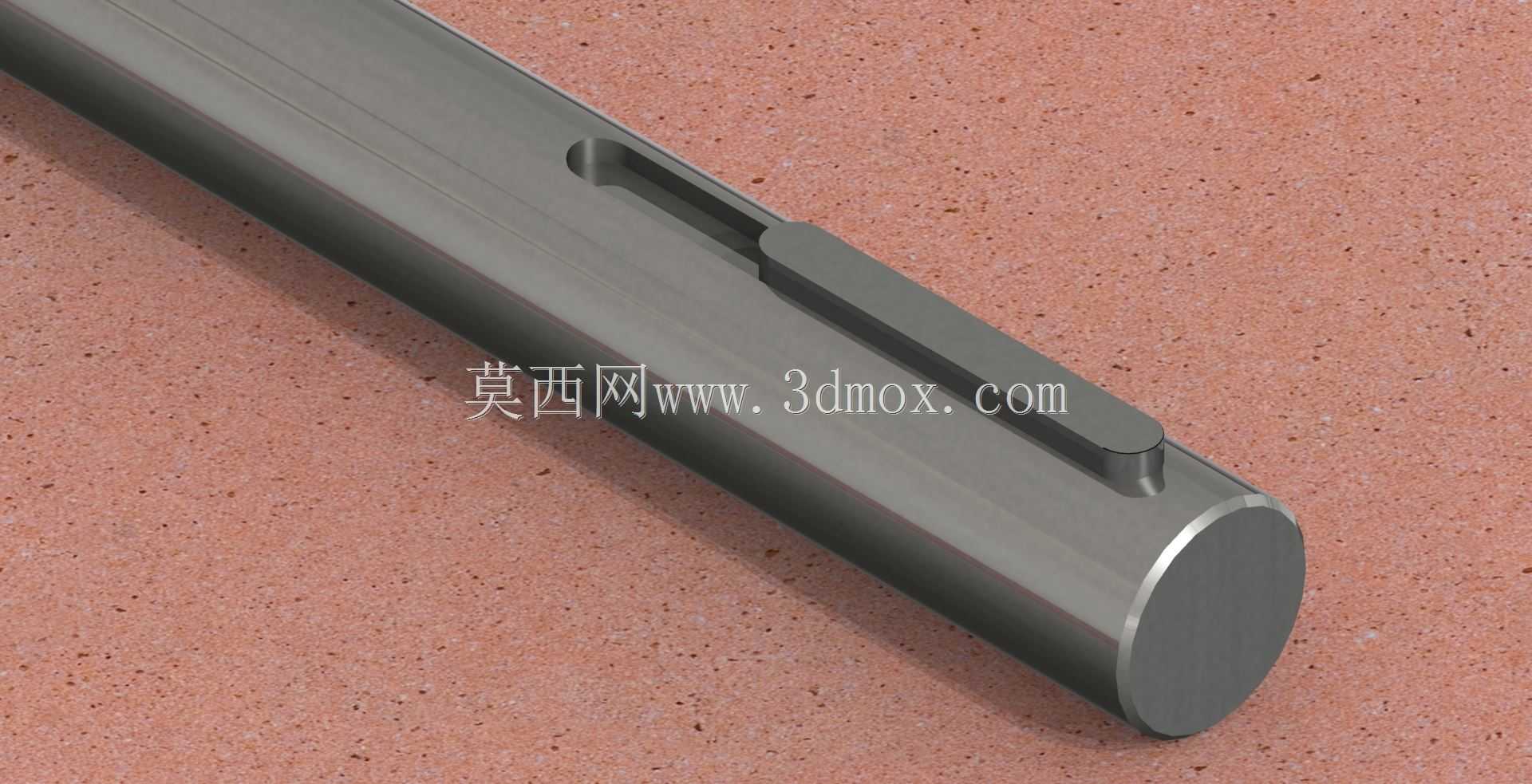

　　从实际使用需求出发，这类长轴的设计首先要匹配安装空间的边界限制，轴身直径设定为30mm，整体长度达到1000mm，属于细长轴类零件，设计过程中需要重点考虑长径比带来的刚度问题，避免高速运转时出现挠曲变形引发的振动、异响甚至轴件断裂问题。轴身加工的键槽采用标准8mm平键的适配尺寸，键槽的深度、长度以及圆角处理都遵循通用机械设计标准，能够直接采购标准平键完成装配，无需额外定制非标键，大幅降低现场装配的配件采购成本与加工适配难度，键槽的位置设置在轴端区域，方便与联轴器、带轮、链轮等传动件完成周向固定，避免传动过程中出现相对打滑造成功耗损失。

　　在结构细节处理上，轴的端面采用平整切削加工，没有额外的中心孔预留，适配不需要顶尖顶装的安装场景，轴身整体采用等直径设计，没有阶梯轴的变径结构，加工工艺性更好，普通车床一次走刀即可完成外圆的粗精加工，能够有效控制加工成本，同时等直径结构也方便轴上零件的位置调整，比如需要在轴身不同位置固定轴承、隔套、传动轮时，可以根据实际装配需求灵活调整固定位置，不受阶梯轴肩的位置限制。

　　实际选型使用时，需要注意这类实心轴的支撑跨距设置，因为1000mm的长度属于细长轴范畴，两个支撑轴承的跨距不宜过大，建议按照轴径的15-20倍设置支撑点，必要时可以在轴身中部增加中间支撑结构，提升轴系的整体刚度，避免运转过程中出现共振。键槽的加工位置需要根据实际传动件的安装位置确定，模型中预留的键槽位置可以根据实际装配需求调整轴向位置，键槽的对称度公差需要控制在0.02mm以内，保证平键装配后两侧受力均匀，避免单侧受力过大导致键的剪切断裂或者键槽侧壁压溃变形。

　　从三维建模的角度来看，这类轴类零件的建模逻辑清晰，首先通过拉伸特征生成等直径的轴身基体，之后通过切除拉伸特征生成标准尺寸的键槽，对键槽的棱边进行微小的圆角处理，消除应力集中点，避免热处理或者使用过程中在键槽棱边位置萌生疲劳裂纹。建模过程中需要严格控制尺寸精度，轴径的公差建议按照h6级精度设定，适配普通滚动轴承的内孔配合要求，键槽的宽度公差按照P9级精度设定，保证与标准平键的过渡配合要求，既不会因为间隙过大导致传动冲击，也不会因为过盈过大导致装配困难。

　　在实际设备装配场景中，这类长实心轴的安装需要注意同轴度校准，两端支撑轴承座的安装孔需要保证同轴度误差在0.05mm以内，避免轴件安装后出现别劲现象，导致运转过程中轴承发热、轴件磨损加速。轴上零件的轴向固定可以采用轴用挡圈、紧定螺钉或者隔套压紧的方式，根据实际传递的扭矩大小选择合适的固定方式，对于扭矩较大的传动场景，建议在平键固定的基础上增加轴向紧定螺钉辅助固定，避免传动件受到轴向力时出现位置窜动。

　　这类实心轴相比空心轴而言，具备更好的抗扭刚度和抗弯刚度，同等直径下能够承受更大的冲击载荷，适合在重载、有冲击的传动场景中使用，虽然整体重量比同尺寸空心轴更大，但加工难度低、成本更低，对于安装空间充足、对重量控制没有严格要求的通用设备场景，这类等直径带平键槽的实心长轴是性价比极高的传动基础件，能够适配绝大多数中低转速的动力传输需求，维护也十分简便，仅需要定期检查支撑轴承的润滑状态以及平键的磨损情况即可，不需要复杂的日常维护操作。
