卡丁车转向主轴带安装支架组件结构

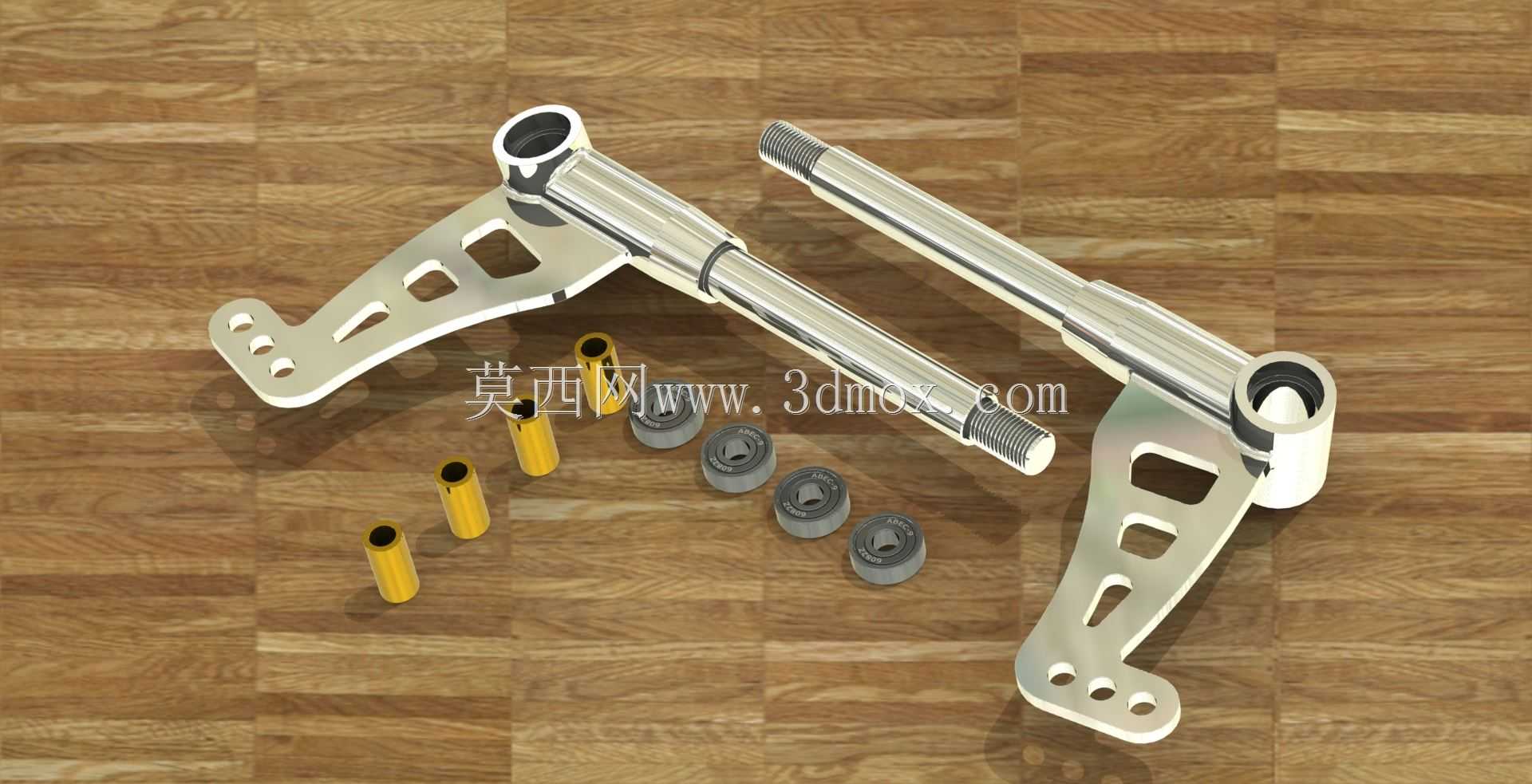

　　这套结构件主要面向小型娱乐卡丁车、场地竞技卡丁车的前轮转向系统配套使用，也可适配同规格尺寸的小型四轮代步车、自制改装越野小车的转向连接部位，属于行走系统里连接转向舵机与前轮羊角的核心传力部件。日常场地运营的卡丁车长期处于高频转向、颠簸冲击的工况，转向连接部位的强度、安装适配性直接决定车辆的操控手感与行驶安全，这套组件在设计时充分考虑了场地使用的实际受力情况，将主轴、安装支架、配套轴承、锁紧垫片、固定销轴做了一体化的匹配设计，省去了选型人员单独凑配零件的适配环节。

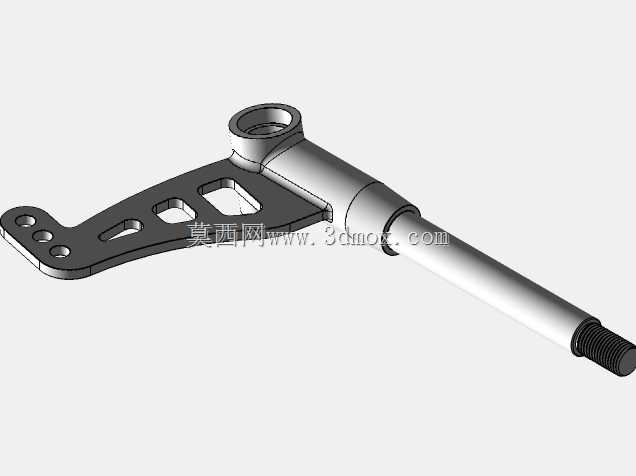

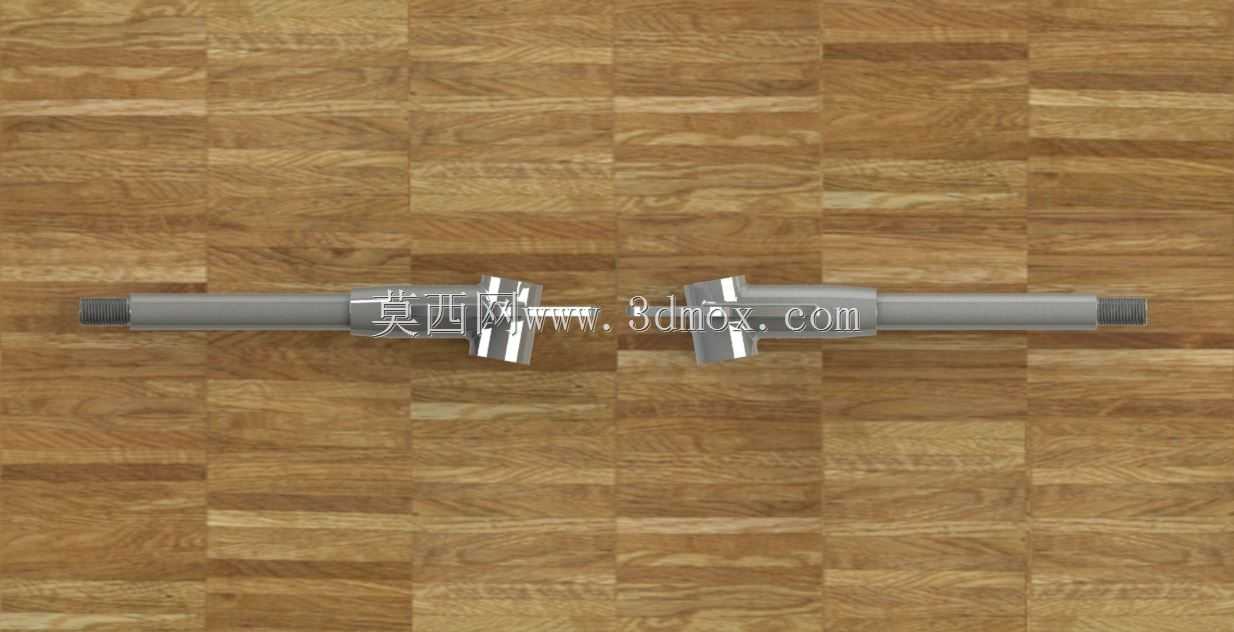

　　从实际功能来看，这套组件承担两个核心作用，一是传递转向力矩，将方向盘输入的转向动作通过转向拉杆传递到主轴，带动前轮完成偏转；二是作为前轮定位的安装基准，支架上的多孔位设计可以适配不同轮距、不同主销后倾角度的调校需求，方便场地运维人员根据不同赛道的特性调整车辆的转向特性。主轴部分采用阶梯轴结构设计，中间光轴段用于穿接轴承内圈，两端加工有外螺纹段，用于装配锁紧螺母，限制轴承的轴向窜动，轴端的螺纹长度经过精确计算，既保证锁紧时的螺纹啮合长度足够，又不会因为螺纹过长导致螺母锁死之后多余螺纹剐蹭周边的刹车管线或者轮毂结构。

　　配套的608ZZ轴承是行业内通用的标准深沟球轴承，本身自带双面防尘盖，能够阻挡场地内的泥沙、灰尘进入轴承滚道，降低日常维护的频次，轴承的外径22mm、内径8mm、宽度7mm，对应的支架安装轴承位严格按照基孔制配合公差加工，保证轴承压装之后不会出现外圈跟转的情况，内圈与主轴的配合采用过渡配合，既方便拆装更换，又不会在转向冲击下出现内圈松旷。配套的垫片采用台阶式结构，外径12mm的一面贴合轴承内圈端面，内径8mm的通孔刚好穿过主轴，垫片总长度24mm，一方面可以隔开轴承与安装支架的侧壁，避免转向转动时支架端面与轴承外圈发生摩擦卡顿，另一方面可以调整主轴的轴向安装间隙，装配时可以通过增减垫片厚度的方式，把主轴的转动旷量控制在合理区间，既不会因为间隙过大导致转向虚位，也不会因为间隙过小导致转向卡滞、轴承发热。

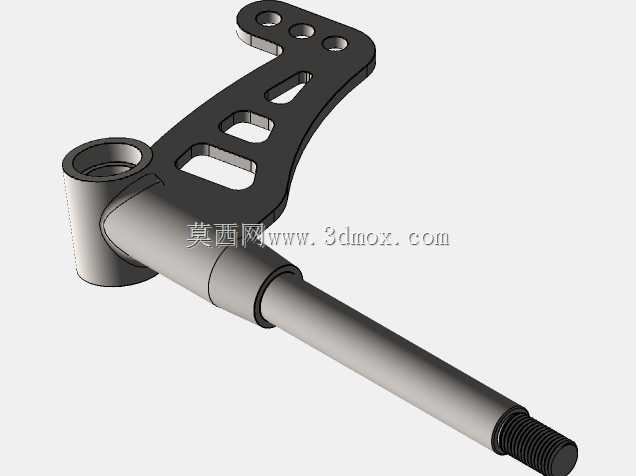

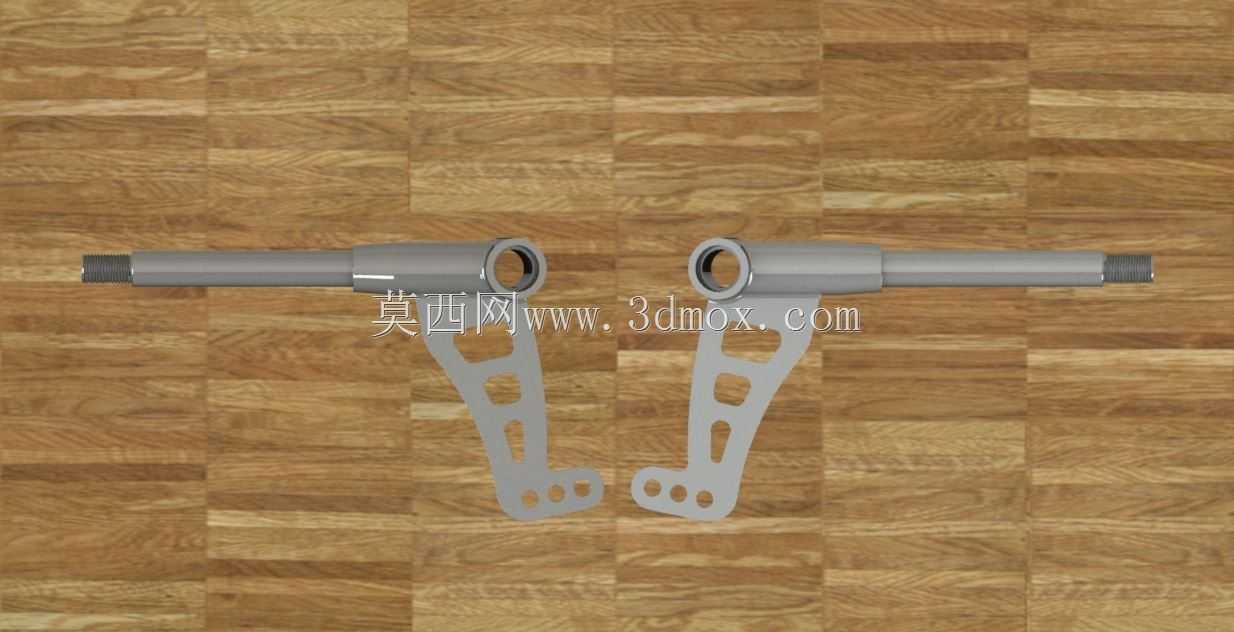

　　两侧的安装支架采用镂空式的钣金折弯+加强筋结构，支架主体采用高强度钢板冲压成型之后做表面镀锌防锈处理，镂空的槽型结构在不降低整体结构强度的前提下，尽可能降低了组件的整体重量，符合小型车辆轻量化的设计需求。支架上的多组安装孔位分别对应不同的功能：靠近主轴安装位的大孔用于压装轴承，下方的三个等距小孔用于固定前轮羊角的连接座，上方的带衬套孔位用于连接转向拉杆的球头，不同孔位的位置精度控制在0.1mm以内，保证装配之后左右两侧的转向角度一致，不会出现转向跑偏、内外轮转角差不符合阿克曼几何设定的问题。

　　在安装边界方面，这套组件的主轴直径为17mm，主销内倾角度设定为10度，这个角度参数是经过多轮场地测试之后选定的，既可以保证转向时前轮有足够的回正力矩，让驾驶员松开方向盘之后车轮能够自动回到直线行驶位置，又不会因为主销角度过大导致转向沉重、增加驾驶员的操作负担。整套组件装配完成之后，横向安装总宽度可以适配轮距在900mm-1100mm之间的小型卡丁车车架，安装时只需要将支架底部的连接孔与车架前悬的固定座对齐，穿入固定螺栓锁紧即可，不需要对车架做额外的打孔改装，适配性较强。日常维护时，只需要定期检查轴承的润滑情况、螺纹连接部位的锁紧力，检查支架有没有出现变形、裂纹，就可以保证结构长期稳定运行，即使出现轴承损坏的情况，也可以直接采购标准件更换，不需要定制特殊配件，大幅降低了场地运营的维护成本。
