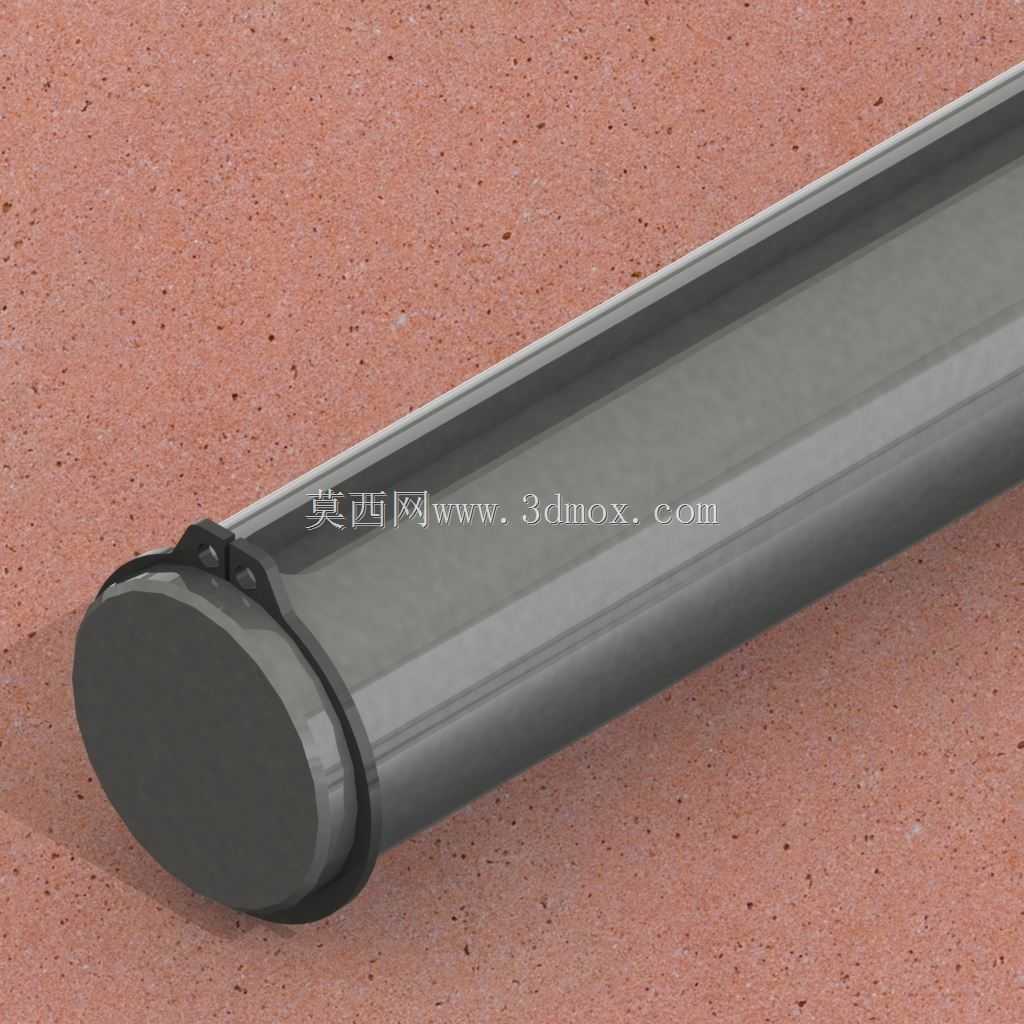

带卡环端1英寸直径实心钢轴结构

　　在小型非道路行走设备的传动与承载结构设计中，轴类零件的选型与细节设计直接决定了轮组、传动副的运行稳定性，这款带卡环端的实心钢轴，主要面向小型休闲卡丁车、场地代步三轮车这类轻载行走设备的轮组安装场景设计，区别于普通光轴的无定位结构，其端部的卡环槽设计专门解决轮系轴向窜动的问题，无需额外加工复杂的轴肩定位结构，就能通过标准卡环实现轮组、轴承的轴向限位，大幅降低装配环节的加工与调试成本。从实际使用场景来看，这类钢轴通常作为轮组的承载芯轴使用，不参与扭矩传递的工况下，实心结构的抗弯曲变形能力远优于同直径的空心管材，在场地卡丁车频繁过弯、路面颠簸带来的径向冲击载荷下，能有效避免轴体弯曲导致的轮组偏摆、轮胎异常磨损问题。设计层面上，

　　轴体主体采用等直径圆柱结构，表面粗糙度控制在适合轴承内圈配合的区间，既保证轴承压装时的顺畅度，又能避免配合间隙过大带来的跑圈内圈问题；端部的卡环槽位置经过尺寸校核，槽宽与标准1/4英寸卡环的厚度匹配，槽的深度控制在既能保证卡环安装后不脱出，又不会过度削弱轴端的截面强度，避免应力集中导致的轴端断裂风险。尺寸边界上，轴体主体直径为1英寸，适配市面上多数小型卡丁车、休闲三轮车的标准轮组轴承内孔尺寸，卡环端的槽位距离轴端面的距离预留了轴承内圈、轮组轮毂安装位的厚度空间，总长度36英寸的规格可覆盖多数双轮并排布局的小型代步车后桥安装需求，安装时无需对轴体进行二次裁切，仅需将轴承、轮毂依次套入轴体，在端部卡环槽内装入对应规格的卡环，

　　即可完成轮组的轴向固定，相比采用螺纹锁紧的轴端结构，卡环固定的方式装拆效率更高，也不会出现螺纹受冲击变形后无法拆卸的问题。在结构细节处理上，轴体两端的边缘做了小尺寸倒角处理，既避免装配时尖锐边缘划伤操作人员，也能引导轴承、轮毂顺利套入轴体，减少装配时的卡滞问题；卡环槽的槽底圆角经过优化，避免直角槽带来的应力集中问题，在承受频繁径向冲击的工况下，能有效降低槽位处的疲劳断裂风险。实际选型应用中，这类实心钢轴也可适配部分轻载输送线的从动辊筒芯轴使用，等直径的结构方便辊筒筒体的加工与装配，端部卡环可对辊筒筒体进行轴向限位，防止辊筒运转过程中出现轴向窜动导致的皮带跑偏问题；在一些小型工装夹具的旋转支撑结构中，这款轴也可作为旋转销轴使用，

　　实心结构的抗剪切能力能满足工装频繁翻转的载荷需求，卡环结构可快速实现销轴的装拆，方便工装的维护与部件更换。需要注意的是，这类轴的设计适配的是轻载、中低转速的应用场景，不适用于高转速大扭矩的传动主轴工况，因为轴体没有设计键槽、花键等扭矩传递结构，仅靠过盈配合无法传递大扭矩，强行用于传动场景会出现轴与轮毂相对滑动的问题；在安装卡环时需要使用对应规格的卡环钳，确保卡环完全卡入槽内，避免卡环未安装到位导致运行中脱出，引发轮组脱落的安全问题。轴体的材质采用常规中碳钢加工，未做额外的表面淬火处理时，适合载荷平稳、冲击较小的使用场景，如果用于颠簸较大的越野类小型卡丁车场景，可对轴体进行调质处理提升整体韧性，对卡环槽位置进行局部高频淬火提升槽位的抗挤压能力，避免卡环长期受轴向挤压导致槽位变形，出现卡环松脱的问题。从建模角度来看，这款轴的结构特征清晰，主体为回转体结构，仅需在端部绘制卡环槽的回转截面，通过旋转切除即可完成主体建模，卡环作为标准件可直接从标准件库调用装配，无需单独建模，整体建模流程简单，特征参数化程度高，可通过修改轴径、卡环槽尺寸、轴体总长度快速衍生出不同规格的同类型轴模型，适配不同尺寸的轮组与安装需求。
