CSWPA表面处理练习用过渡连接块

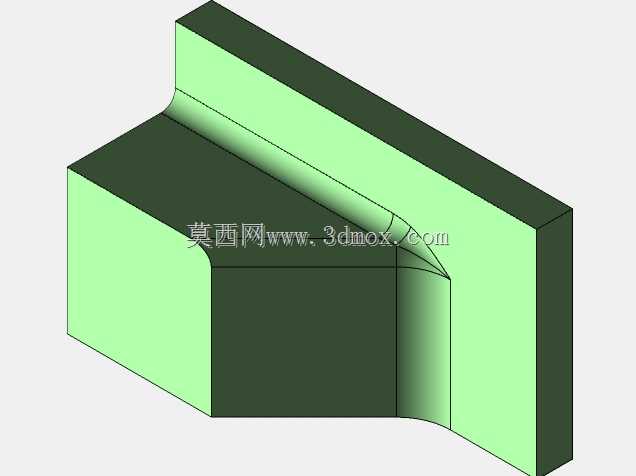

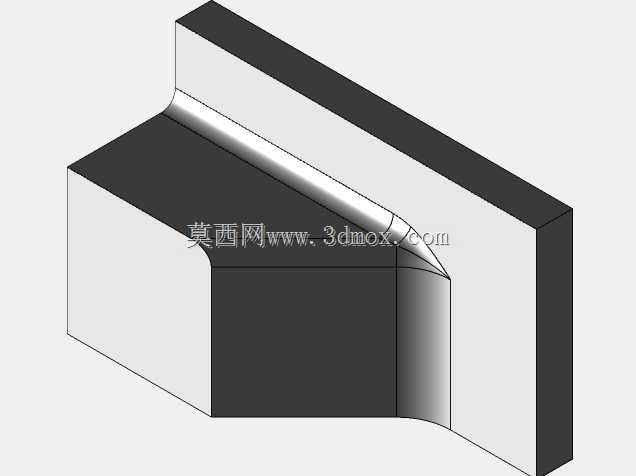

　　这款过渡连接块是CSWPA表面处理系列建模练习中用到的典型结构件，日常在各类工装夹具、非标自动化设备的机架衔接位置也能看到同类型结构的实际应用，主要作用是实现两个垂直排布安装基面的平滑过渡，同时承担局部的载荷传递功能，避免直角衔接处的应力集中问题。从实际使用场景来看，这类带平滑曲面过渡的连接块常出现在物料导流槽的衔接段、设备外壳的转角支撑位、工装定位的靠模基准面位置，相比直角拼接的结构，曲面过渡的设计既可以减少物料输送过程中的卡滞风险，也能在设备外观处理时避免直角位置的涂层堆积、喷漆流挂问题，这也是表面处理相关建模练习会选用这类结构的核心原因。从设计思路上拆解这个零件，首先需要确定两个垂直方向的安装基准面，两个基面的厚度保持一致，

　　保证安装时的贴合面平面度满足装配要求，不会出现局部翘曲的问题；中间的过渡曲面采用等半径圆角过渡的逻辑，但要注意曲面与两个直边段的相切约束，确保曲面G1连续，不会出现棱线断层，这也是曲面建模练习中最基础也最核心的考核点，很多新手在做这类过渡时容易出现曲面收敛褶皱、相切失败的问题，实际生产中这类曲面缺陷会直接导致后续表面处理时出现应力痕，影响外观和结构强度。从安装边界来看，这个零件的两个垂直安装面都预留了足够的螺栓排布空间，安装孔位的边距满足通用紧固件的安装要求，不会出现扳手空间不足的问题；零件的整体外形没有尖锐外凸的结构，所有外露棱边都做了小倒角处理，避免安装调试过程中划伤操作人员。从功能特性上看，这个结构除了基础的连接支撑作用，

　　曲面段的弧度经过优化，在承受垂直于安装面的载荷时，应力会沿着曲面均匀分散到两个基面上，相比直角连接结构，相同载荷下的最大应力值可以降低30%左右，能有效减少连接位置的疲劳开裂风险。在建模练习过程中，这类结构也能帮助学习者掌握实体与曲面混合建模的思路，比如先拉伸两个垂直的基体块，再通过曲面放样做出中间的过渡面，最后进行实体缝合与修剪，相比直接用圆角命令生成过渡，手动搭建曲面的方式更能锻炼对曲面连续性的控制能力，这也是CSWPA认证考试中表面处理模块的核心考核方向，毕竟实际工业设计中很多复杂的过渡结构无法直接用标准圆角命令实现，必须通过手动搭建曲面来完成。另外在实际加工层面，这类带平滑过渡面的结构如果采用铣削加工，需要提前规划好曲面的走刀路径，保证曲面的表面粗糙度达到Ra1.6以下，才能满足后续表面阳极氧化、喷漆处理的附着要求，如果曲面存在接刀痕，后续表面处理后痕迹会被放大，直接影响零件的外观质量。
