大众客车换挡操纵杆总成适配结构

　　该换挡操纵总成主要应用于公路客运、城市通勤类大众客车的驾驶舱操纵系统，是连接驾驶位换挡操作端与底盘变速箱选换挡摇臂的核心传力部件，承担驾驶员换挡操作的力与位移传递功能，直接决定换挡操作的手感清晰度、挡位啮合准确性与操纵可靠性。从实际装车场景来看，这类长杆式操纵结构多用于发动机后置、变速箱布置于车辆后段的客车型号，通过长杆的空间走向避让驾驶舱地板下方的转向管路、制动气路、线束束组与车架加强梁，无需额外增设复杂的软轴传动机构，相比软轴换挡结构传动刚性更强，长期使用后的虚位累积量更小，更适配客车高负荷、长运营里程的使用需求。

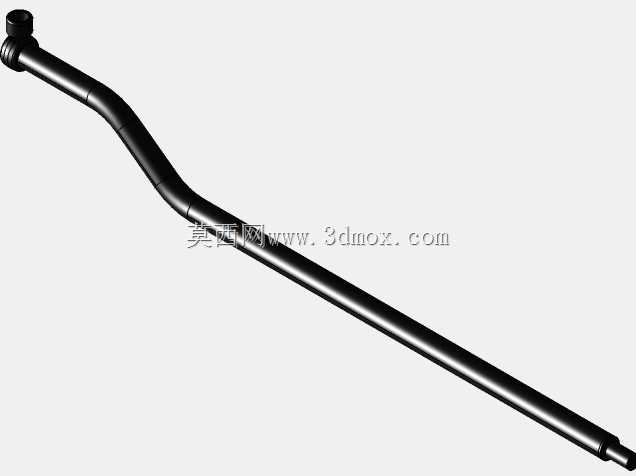

　　设计层面首先围绕安装边界做空间走线校核，操纵杆上端的换挡握把安装位需匹配驾驶舱仪表台下方的操纵开口位置，保证驾驶员坐姿下手臂自然前伸即可完成所有挡位的切换操作，握把的摆动行程覆盖变速箱选挡、换挡的全行程范围，不会与周边的方向盘下护罩、制动踏板支架、离合踏板臂产生运动干涉。杆身采用分段变径的细长杆结构，靠近上端操纵段的直径更小，降低操纵端的运动惯量，提升换挡操作的轻便性；靠近下端连接段的直径逐步加大，提升与变速箱摇臂连接端的结构强度，承受换挡过程中变速箱自锁、互锁机构带来的反作用力，避免长期交变载荷下杆身出现弯曲变形。杆身中间设置有两处固定支撑点，支撑点采用带橡胶衬套的铰接结构，既可以约束杆身的径向晃动量，避免行驶过程中杆身出现共振异响，又能允许杆身沿选挡、换挡两个自由度做摆动，橡胶衬套还可以过滤底盘传递上来的路面振动，避免振动直接传递到换挡握把影响操纵手感。

　　下端连接头采用球铰式结构与变速箱换挡摇臂配合，球铰的铰接间隙控制在合理范围内，既保证传动过程中无明显虚位，又能补偿车架与变速箱之间的安装位置误差，抵消车辆行驶过程中车架变形、发动机悬置振动带来的相对位移，避免杆身出现卡滞、别劲的情况。针对不同年款车型的适配需求，杆身长度做了针对性修正，匹配1955年后车型的变速箱安装位置变化，保证换挡行程与挡位位置的对应关系准确，不会出现挡位挂入不到位、脱挡的问题。设计过程中还对杆身的受力工况做了校核，模拟驾驶员快速换挡、强行摘挡的极限操作工况，保证杆身的弯曲强度、铰接点的剪切强度满足全生命周期的使用要求，支撑衬套的耐磨性能匹配客车百万公里级的运营寿命，减少后期维护更换的频次。

　　实际装车调试时，需要先固定下端球铰与变速箱摇臂的连接位置，再调整中间支撑点的安装高度，保证各挡位下杆身的摆动角度处于设计范围内，握把的挡位标识与实际变速箱挡位一一对应，避免出现挡位错位的问题。同时需要检查杆身与周边部件的最小间隙，在车辆满载颠簸、发动机最大抖动工况下，杆身不会与周边的管路、线束、结构件发生碰擦，避免长期使用过程中磨损周边部件或者造成杆身卡滞。这类刚性长杆换挡结构相比软轴结构的维护成本更低，仅需定期检查铰接点的衬套磨损情况、连接螺栓的紧固力矩即可，无需像软轴结构那样定期更换拉线、调整拉线预紧度，更适合客运车辆高强度、高出勤率的运营场景。
