焊管轧制在线焊渣削除工装结构

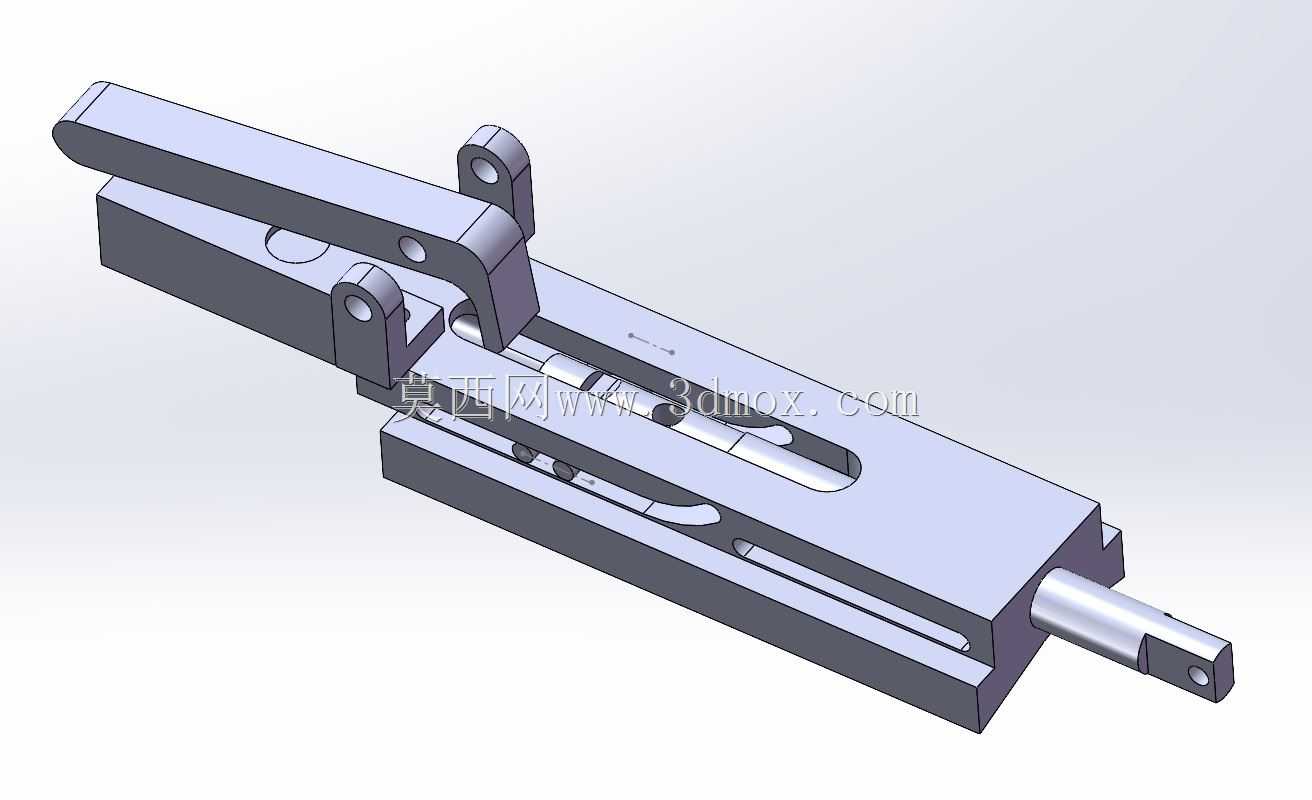

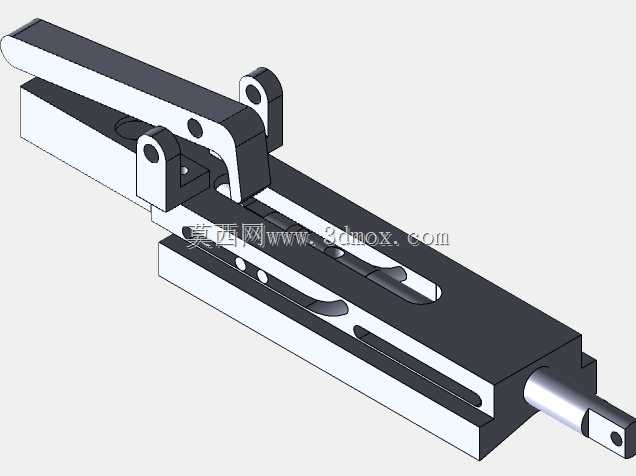

　　在连续轧管焊接生产场景中，焊道成型后残留的焊渣如果不能及时清理，会在后续轧辊挤压工序中被压入管材表面，形成凹坑、夹渣等不可逆缺陷，以往的处理方式要么是停机后工人手持錾子逐个清理焊渣，要么是在焊接工位后加装固定式刮渣刀，前者会打断连续生产节奏，降低整条轧线的产出效率，后者则因为焊道余高波动、管材走形偏移等问题，经常出现刮渣不彻底或者刮伤管材基体的情况。这款焊渣削除结构就是针对连续轧管作业的在线清渣需求设计的，整套结构采用杠杆式手动压紧驱动，不需要外接气源、电源等动力源，完全适配现场没有辅助动力接口的老旧轧线改造场景。从结构布局来看，整套装置采用分体式夹座设计，底部的长条形基座可以直接通过螺栓固定在轧线焊接工位出口的导向架上，

　　基座上开有两道平行的长条形安装槽，安装时可以根据管材的实际通过高度、焊道的周向位置调整整套削渣机构的前后、高低位置，安装边界适配外径在20mm到80mm之间的直缝焊管生产场景，不需要对原有轧线的导向辊架做大规模改动。上部的杠杆压臂通过两个对称布置的铰接耳座与基座连接，压臂的手持端做了圆弧过渡加长处理，工人只需要施加很小的下压力，就可以带动压臂前端的削渣刀头贴合在焊道表面，铰接位置采用间隙配合的销轴连接，销轴端部开有开口销安装孔，长期使用出现磨损后可以快速更换销轴，不需要整体更换铰接座。削渣刀头采用嵌装式设计，刀块通过紧定螺钉固定在压臂前端的刀槽内，刀头的切削刃做了15度的负倒棱处理，既可以保证顺利刮除凸起的焊渣，

　　又不会因为刃口过于锋利啃伤管材的基体金属，刀块磨损后只需要松开紧定螺钉就可以快速更换，不需要调整整套机构的安装位置。基座上对应管材通过的位置开有贯通的V型导向槽，管材从导向槽内穿过时可以自动对中，避免因为管材走偏导致刀头刮到管材非焊道区域，V型槽的表面做了淬火处理，硬度达到HRC45-50，长期被管材摩擦也不会出现明显的凹槽磨损。在实际使用时，工人在焊接起弧的瞬间压下杠杆压臂，刀头就会贴合在刚凝固的焊道表面，随着管材向前轧制移动，刀头就会连续把焊道表面凸起的焊渣削除下来，不需要停止焊接送进动作，等焊接工序结束、管材尾部通过削渣位置后，抬起压臂就可以等待下一根管材的焊接作业。整套结构的所有运动部件都没有采用复杂的弹性元件或者传动结构，

　　铰接位置的间隙可以自动补偿刀头的微小磨损，日常维护只需要定期在铰接销轴位置滴加润滑油即可，不需要复杂的调校工作。相比传统的固定式刮渣装置，这种杠杆式的结构可以让工人根据焊道的实际成型情况实时调整压下的力度，遇到焊道余高偏大的位置可以适当加大按压力度保证刮渣彻底，遇到焊道成型平整的位置只需要保持轻微贴合即可，能够有效减少刀头的不必要磨损，也能避免刮伤管材基体。从建模细节来看，所有的棱角位置都做了R2以上的工艺圆角，避免安装使用过程中划伤操作人员，所有的螺栓安装孔都做了沉头处理，螺栓锁紧后不会突出安装面，不会和运动中的管材发生干涉。压臂的手持位置做了滚花处理，即使工人手上沾有焊接防护的油污、焊渣碎屑，也能稳定握持不会打滑。基座的底部做了网格状的减重槽，在保证整体结构刚性的前提下降低了整套工装的自重，单人就可以完成搬运、安装、调整的全部操作，不需要额外的吊装辅助。
