39齿带垫圈摩托车传动链轮结构

　　在两轮机动车的末端传动环节，链轮是承担动力输出、扭矩传递的核心受力部件，这款39齿带垫圈结构的链轮，主要适配小排量跨骑车型的后传动端，直接和发动机输出端的小链轮配合，通过链条将曲轴输出的扭矩传递给后轮，驱动车辆行进。从实际使用场景来看，这类链轮长期暴露在户外工况下，要承受起步瞬间的冲击载荷、高速行驶时的交变应力，还要耐受路面泥沙、雨水的侵蚀，因此设计阶段首先要平衡齿部耐磨性能和整体结构的抗冲击能力。

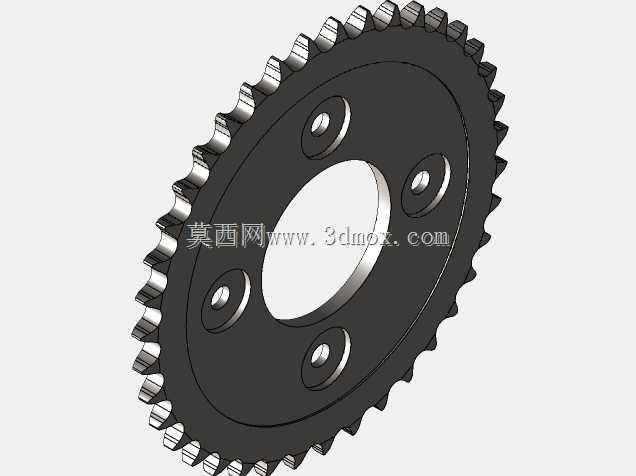

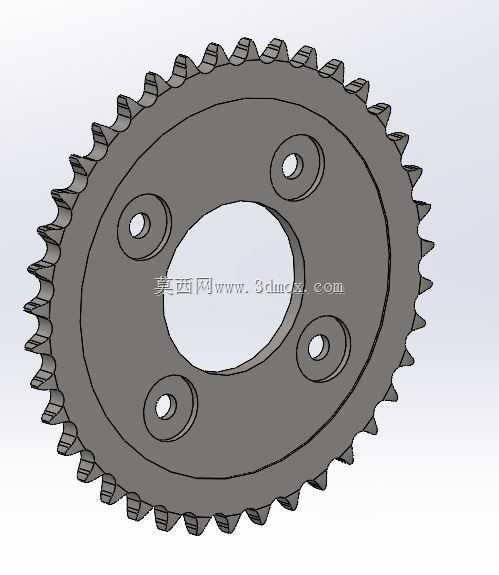

　　从结构设计逻辑来看，这款链轮采用分体式受力布局，外圈为连续的39个渐开线齿形，齿形轮廓完全匹配常规428规格传动链条的啮合尺寸，每个齿的齿顶做了小圆弧过渡，避免链条啮合时出现卡滞、咬链的问题，齿侧的啮合间隙控制在合理范围，既不会因为间隙过大产生传动异响，也不会因为间隙过小导致链条磨损加剧。内圈的安装端设计了四个均匀分布的安装凸台，每个凸台上加工有同轴的安装通孔，四个孔的中心圆直径完全匹配后轮轮毂的安装定位尺寸，安装时螺栓穿过凸台孔直接固定在轮毂的安装座上，凸台的厚度比链轮本体的基片厚度高出2mm左右，相当于集成了传统结构中需要额外加装的垫圈，一方面可以让链轮安装后和轮毂之间留出足够的间隙，避免链轮本体和轮毂端面发生摩擦，另一方面也能增大安装面的接触面积，分散螺栓紧固时的压应力，防止长期使用后安装孔出现压溃变形。

　　中间的大直径中心孔是避让轮毂主轴的结构，孔径尺寸比后轮轴的最大外径大3mm，安装时可以直接穿过主轴，不会和轴体发生干涉，同时中心孔的边缘做了倒角处理，避免装配时锐边刮伤轮毂表面的防锈涂层。链轮本体的基片厚度设计为5mm，采用中碳钢冲压成型后再做齿部高频淬火处理，齿面硬度可以达到HRC45-50，保证长期啮合过程中齿形不会过快磨损，而基片核心区域保持较好的韧性，遇到路面颠簸带来的冲击载荷时不会发生脆断。

　　从安装边界来看，这款链轮的最大外圆直径由39齿的齿顶圆决定，安装前需要确认后轮平叉的内部净空尺寸大于齿顶圆直径6mm以上，避免链条跳动时链轮齿和平叉发生剐蹭；四个安装孔的位置度公差控制在0.1mm以内，安装时不需要额外扩孔就能和轮毂安装位精准对齐，紧固螺栓时要按照对角顺序逐步拧紧，保证每个安装凸台的受力均匀，避免链轮安装后出现端面跳动，导致链条传动时出现周期性松紧变化。日常使用中，这类带集成垫圈的链轮不需要额外加装调整垫片，减少了装配时的零件数量，也避免了垫片漏装、错位导致的安装故障，齿形的设计上还考虑了链条磨损后的啮合兼容性，即使链条拉长量在允许范围内，齿面也能和链条滚子保持良好的接触，不会出现跳齿、脱链的问题。在传动比匹配上，39齿的后链轮搭配常规14齿的前主动链轮，可以获得比较均衡的动力输出特性，既兼顾低速起步时的扭矩储备，也能保证高速巡航时发动机转速不会过高，适合日常通勤使用的车型配置。
