5mmLED阵列安装定位钻孔导具

　　在电子显示屏组装、小型LED阵列项目的加工环节里，直插式LED的引脚孔位加工精度，直接决定后续元件插装的效率与成品显示面的平整度，不少手工加工或者小批量试制场景中，靠人工划线钻孔很容易出现孔位偏移、孔距不均的问题，轻则导致LED插装歪斜、显示点阵错位，重则需要返工重新加工面板，拖慢整个项目的推进节奏，这款5mm规格的LED钻孔导具，就是针对这类小批量电子装配场景设计的定位工装。

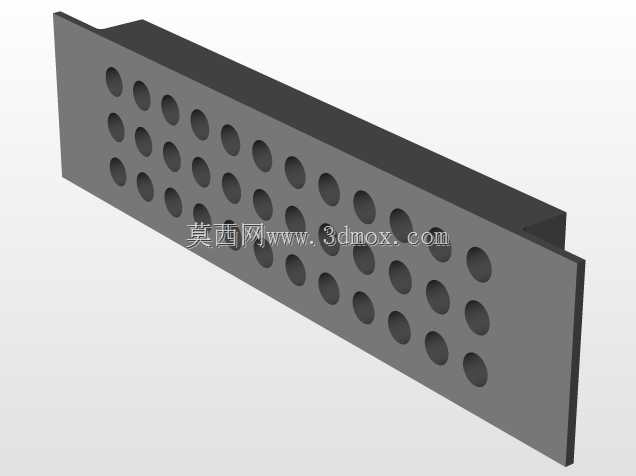

　　从实际使用逻辑出发，这款导具的核心作用是在面板钻孔作业时，为钻头提供精准的导向限位，保证每一个孔的位置都严格匹配5mm直插LED的引脚排布与安装间距，设计时将孔间距设定为8mm，刚好适配常规点阵LED显示屏的单元排布规格，不管是做小型信息展示屏、DIY电子时钟的显示阵列，还是学生电子项目里的LED点阵模块加工，都能直接套用这个孔位参数，不需要反复测量划线。导具整体采用长条形扁平结构，主体部分排布了三排共三十余个导向孔，每一个导向孔的内径都经过适配，刚好能容纳对应规格的钻头通过，同时孔壁的垂直度做了约束，避免钻孔时钻头跑偏出现斜孔，保证加工出来的安装孔垂直于面板表面，让LED插装后灯面保持齐平，不会出现高低错落的情况。

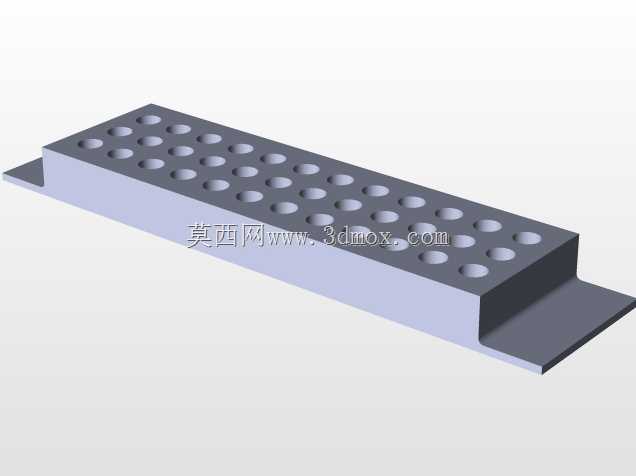

　　导具两侧延伸出的定位翼边是安装定位的关键结构，使用时可以先通过翼边上的预留固定位，将整个导具压紧固定在待加工的面板表面，防止钻孔过程中导具移位，不需要复杂的夹具固定，小批量加工时甚至可以用手按住翼边就能完成定位，适配不同厚度的亚克力、PVC、薄铝板等常用电子面板材料。考虑到小批量试制场景的加工便利性，这款导具支持3D打印制作，采用PETG材料打印时设置90%填充率，就能获得足够的结构强度与孔位耐磨性，不会因为多次钻孔摩擦导致导向孔磨损变大，失去定位精度，相比金属材质的定制导具，打印制作的周期更短、成本更低，完全能满足小批量项目、DIY试制的使用需求。

　　从结构设计的细节来看，导向孔的排布做了等距约束，横向与纵向的孔距公差控制在0.1mm以内，能保证LED插装后引脚不会因为孔位偏差出现受力弯折，同时导具的主体厚度做了优化，既保证足够的导向深度让钻头在钻进初始阶段就保持垂直，又不会因为厚度过大导致排屑不畅，钻孔时产生的碎屑可以顺着导具与面板之间的间隙排出，不会堵塞导向孔影响后续作业。在实际装配作业中，这款导具除了用于新面板的钻孔定位，还能在旧面板改造、LED阵列替换时作为孔位校验工具，快速核对原有孔位是否符合安装要求，避免错用不合格的面板导致后续装配故障。

　　针对不同的项目需求，这款导具的孔位排布可以根据实际的阵列规模做同比例拓展，核心的孔距、导向孔结构、定位翼边的设计逻辑可以直接复用，不需要重新做结构验证，不管是做8*8的标准点阵，还是更长条形的LED状态指示阵列，都能基于这个基础结构快速调整，大幅缩短工装设计的周期。对于电子装配的一线作业人员来说，这类小型定位导具不需要复杂的操作培训，拿到手就能直接使用，能把单块面板的孔位加工时间从十几分钟缩短到两三分钟，同时把孔位不良率降到几乎为零，尤其适合小批量电子生产、实验室试制、电子DIY项目的加工场景，不需要投入昂贵的数控钻孔设备，靠普通手持电钻搭配这个导具就能加工出符合装配精度要求的LED安装孔。
