带传动式棘轮锁链传动结构设计

　　这套带棘轮结构的锁链传动组件，最初是为小型输送线的间歇止退功能做的配套设计，在轻工包装、物料分拣这类需要单向间歇输送、防止负载倒转的工位上，这类结构的应用频次很高。不同于普通平带传动只承担连续动力传输的作用，这套结构把多楔带的平稳传动特性和棘轮的单向锁止特性做了整合，不需要额外加装独立的逆止器，就能在动力中断或者负载反向受力的时候，通过棘轮与下方棘爪组件的啮合，直接锁止从动轮的反向转动，避免输送线上的物料因为重力或者惯性出现回退，在倾斜布置的小型输送工位、手动上料的间歇进给机构里，能省去单独布置止退结构的安装空间。

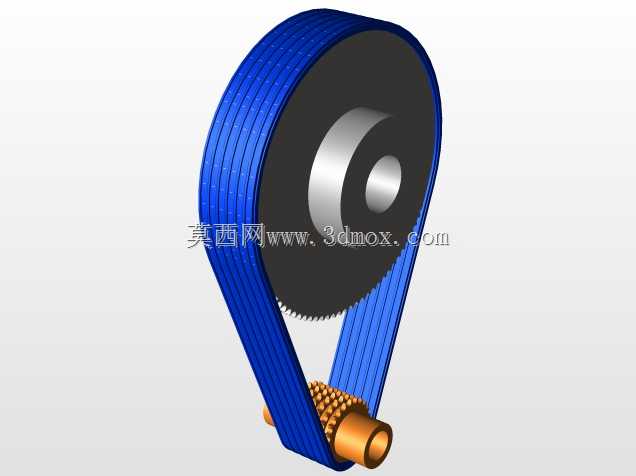

　　从设计逻辑上看，这套结构优先考虑了传动平稳性和锁止可靠性的平衡，主动轮部分采用多楔带轮结构，带体选用多楔带截面，相比普通V带，相同预紧力下的接触面积更大，传动过程中的滑差率更低，在小中心距的传动布局里也能保证足够的摩擦力，不会因为频繁启停出现带体打滑的问题。棘轮直接集成在从动带轮的轮缘内侧，和从动带轮做成一体化结构，不需要额外的紧固件连接，既减少了装配时的同轴度误差累积，也能缩小整个组件的径向尺寸，避免额外增加传动单元的占用空间。下方的棘爪组件采用带复位弹簧的摆动式结构，棘爪头部的齿形和棘轮齿做了匹配修形，啮合时的接触面积足够，不会因为局部应力过大出现齿面崩损，弹簧的预紧力经过调校，既保证正向转动时棘爪能顺利从棘轮齿面滑过，不会产生额外的摩擦阻力和异响，也能在反向受力的瞬间快速卡入齿槽，完成锁止动作，不会出现跳齿的情况。

　　安装边界方面，这套传动组件的从动轮外径控制在120mm范围内，主动带轮的外径为30mm，两个带轮的中心距可以在80mm到120mm之间做调整，适配不同的安装空间需求，带轮的安装轴孔都预留了标准键槽尺寸，可以直接和常用直径的传动轴配合，不需要额外做轴面加工。棘爪组件的安装基座设计了两个长条形安装孔，可以根据实际装配的位置偏差调整棘爪的啮合间隙，保证棘爪和棘轮的啮合深度在1.5mm到2mm之间，既不会因为啮合过浅导致锁止失效，也不会因为啮合过深出现正向转动时的卡滞。整个组件的轴向总厚度控制在45mm以内，在设备的侧板上安装时，不需要预留太大的避让空间，对于紧凑型的小型设备布局非常友好。

　　实际应用中，这套结构可以承受的最大反向锁止扭矩为15N·m，足够应对小型输送线、手动进给机构上的负载需求，多楔带的张紧可以通过调整主动轮的安装位置实现，不需要额外加装张紧轮，进一步减少了易损件的数量，降低后期维护的成本。设计过程中对棘轮的齿形做了优化，齿面的倾斜角度经过计算，保证棘爪在受力时不会出现脱开的情况，同时正向转动时棘爪滑过齿面的行程尽可能短，减少运转过程中的噪声和磨损。带轮的轮槽尺寸和标准多楔带的截面完全匹配，替换备件时不需要定制特殊规格的带体，通用的工业多楔带就可以直接安装使用。棘爪的转轴位置设计了自润滑衬套，长时间运转不需要额外加注润滑脂，也不会出现转轴卡滞导致棘爪无法复位的问题，在粉尘较多的生产车间环境里也能稳定工作，不会因为少量粉尘堆积影响锁止动作的可靠性。
