四瓣花型顶部内燃机活塞结构设计

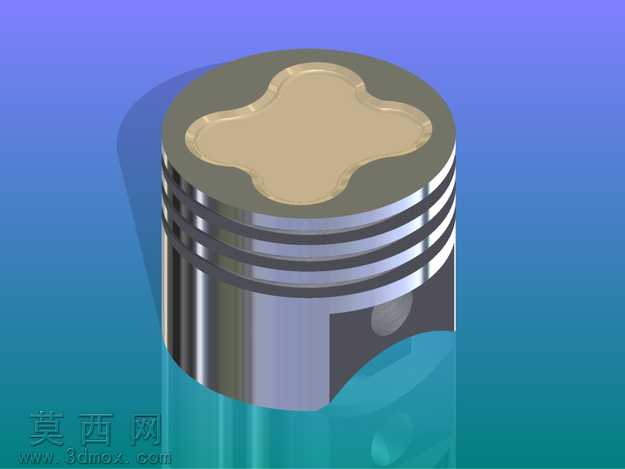

本模型为内燃机核心往复运动部件活塞，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循活塞实际工作的尺寸比例与功能结构逻辑。整体主体为圆柱型结构，顶部采用特殊的四瓣花型凹面设计，该造型可在燃烧室工作过程中优化气流组织形态，提升油气混合均匀度，强化燃烧效率。活塞上部环带区域设计有三道平行的环形活塞环槽，槽体尺寸精度严格匹配气环与油环的装配公差，可保证活塞在气缸内往复运动时的密封性能，同时实现缸壁润滑油的均匀刮布与多余机油的回流，避免烧机油与漏气问题。活塞销座区域位于活塞裙部上方，采用对称式凸台结构，中心开设高精度销孔，用于装配活塞销实现活塞与连杆的活动连接，销孔边缘做倒角过渡处理，可减少装配应力集中，提升部件工作寿命。裙部采用适配气缸工作间隙的型面设计，可在活塞受热膨胀时预留合理变形空间，避免活塞在缸内出现卡滞问题，同时裙部表面做光滑过渡处理，降低与缸壁的摩擦阻力。渲染阶段采用哑光金属材质模拟铝合金活塞的真实质感，环境光设置均匀柔和，可清晰呈现各结构的细节特征与曲面过渡效果，整体模型完整还原了活塞的全部功能结构，可用于发动机结构教学、装配仿真验证以及相关动力系统的设计参考。建模过程中对各配合面的尺寸公差做了参数化关联，可根据不同排量的发动机需求快速调整活塞直径、环槽间距、销孔位置等核心参数，具备较强的设计复用性。
